Proiectarea si echiparea unui tablou electric cer cunostinte tehnice solide, iar alegerea corecta a componentelor pentru tablouri electrice - de la sigurante automate, protectii diferentiale si contoare – afecteaza direct siguranta si eficienta instalatiei. Un tablou bine echipat reduce defectiunile, timpii morti si protejeaza atat personalul, cat si echipamentele. Acest ghid te ajuta sa selectezi, sa configurezi si sa intelegi fiecare componenta cheie: contor electric, sigurante automate, diferentiale, intrerupator general si accesorii esentiale (sine DIN, bare PE/N, barete distributie).
Găsești configuratii recomandate pentru aplicatii rezidentiale, comerciale si industriale, cu explicatii despre alegerea corecta a curbelor, sensibilitatii RCD si criteriilor de selectare. Pentru echipamente certificate si livrare rapida, consulta tablourielectrice.ro.
In continuare, pornim de la rolul tabloului si ajungem la criteriile fine de selectie. Care este, de fapt, rolul tabloului in instalatiile moderne si de ce il consideri centrul de comanda al intregii instalatii?
Rezumat
- Defineste cerintele instalatiei inainte de echipare: curenti, puteri de rupere, tip de sarcini si selectivitate intre protectii.
- Alege sigurantele automate dupa curba (B/C/D), curentul nominal si puterea de rupere in kA, tinand cont de nivelul de scurtcircuit disponibil.
- Instaleaza protectii diferentiale adecvate (RCD/RCBO) si seteaza sensibilitatea corecta (30 mA pentru protectia vietii, 100/300 mA pentru prevenirea incendiilor si selectivitate).
- Dimensioneaza intrerupatorul general pentru curentul maxim de exploatare si alege categoria potrivita de utilizare pentru functia de separare/izolare.
- Planifica accesoriile: sine DIN, bare PE/N, barete de distributie, SPD, etichetare si managementul conductorilor pentru o montare curata si service facil.
Cuprins
- Ce este tabloul electric si rolul sau in instalatiile moderne
- Contor electric - masurarea si monitorizarea consumului energetic
- Sigurante automate - protectia impotriva suprasarcinilor si scurtcircuitelor
- Siguranta diferentiala - protectia persoanelor si prevenirea electrocutarii
- Intrerupator general - controlul si izolarea instalatiei electrice
- Accesorii tablou electric - sine IN, bare de impamantare si elemente de fixare
- Echipare tablou electric - configuratii pentru aplicatii rezidentiale
- Echipare tablou electric - configuratii pentru aplicatii industriale si comerciale
- Criterii de selectie a componentelor - standarde, certificari si compatibilitate
- Referinte de specialitate
Ce este tabloul electric si rolul sau in instalatiile moderne
Tabloul electric este centrul de comanda si protectie al instalatiei: distribuie energia, separa circuitele si intrerupe alimentarea cand apare o defectiune. Practic, aici combini functii de comutare, protectie si masurare intr-un ansamblu care trebuie sa ramana sigur si accesibil pe intreaga durata de viata a cladirii sau a utilajului. In rezidential, rolul sau este sa delimiteze circuitele de iluminat, prize si consumatori dedicati si sa ofere protectie diferentiala persoanelor. In mediile comerciale si industriale, tabloul gestioneaza si sarcini trifazate, porniri de motoare, protectii selective si monitorizare permanenta de energie si calitate a retelei.
Pentru o înțelegere aprofundată a configurărilor specifice, inclusiv a celor trifazate, poți consulta un ghid detaliat despre schema tablou electric trifazat.
Performanta tabloului depinde de alinierea componentelor la acelas nivel de calitate si de respectarea standardului pentru ansambluri de joasa tensiune. O echipare coerenta asigura interventii rapide si previne opriri costisitoare. Fiecare element, de la contor la sigurante si accesorii, trebuie sa functioneze impreuna ca un sistem integrat, nu ca o colectie de piese disparate.
Cum masori si monitorizezi consumul energetic pentru a optimiza instalatia si a identifica rapid anomaliile?
Contor electric - masurarea si monitorizarea consumului energetic
Contorul electric masoara energia consumata si ofera date pentru facturare sau optimizare. In practica, ai doua scenarii principale:
- Contorul de facturare - instalat si sigilat de operatorul de distributie; are rol oficial in determinarea consumului pentru factura.
- Contoarele secundare (submetere) - montate in tablouri pentru a monitoriza circuite, departamente sau utilaje specifice. Sunt utile pentru analiza si optimizarea consumului intern.
Pentru submetering, este recomandat sa alegi dispozitive conforme MID si standardelor EN 50470, deoarece acestea asigura clase de precizie adecvate (de tipul Clasa B/C) si acceptare in rapoarte comerciale.
Poti alege intre contoare:
- Monofazate (230 V) sau trifazate (400 V), in functie de tipul de alimentare al instalatiei.
- Contoare cu montaj direct (de regula pentru 5-60 A sau 10-100 A) sau indirect prin transformatoare de curent, atunci cand curentul depaseste domeniul de masurare directa.
Integreaza functii utile precum impuls S0, Modbus/RS-485 sau Ethernet, pentru conectare la sisteme SCADA/BMS si analize detaliate pe intervale de timp. Pentru tablouri modulare, contorul pe sina DIN de 35 mm simplifica montajul si cablarea, iar bornele bine marcate minimizeaza erorile.
Montaj practic: respecta sensul de curgere al curentului (L-in/L-out), trece conductorul prin TC in directia indicata, strange la cuplul recomandat si protejeaza circuitele contorului cu o siguranta automata corespunzatoare. Atentie: respecta intotdeauna cerintele operatorului de distributie pentru contoarele destinate facturarii; acestea nu se monteaza sau modifica de catre utilizator.
Dupa ce ai stapanit masurarea, urmeaza protectia fundamentala cu sigurantele automate.
Cum alegi sigurantele automate potrivite pentru a proteja circuitele impotriva suprasarcinilor si scurtcircuitelor fara declansari intempestive?

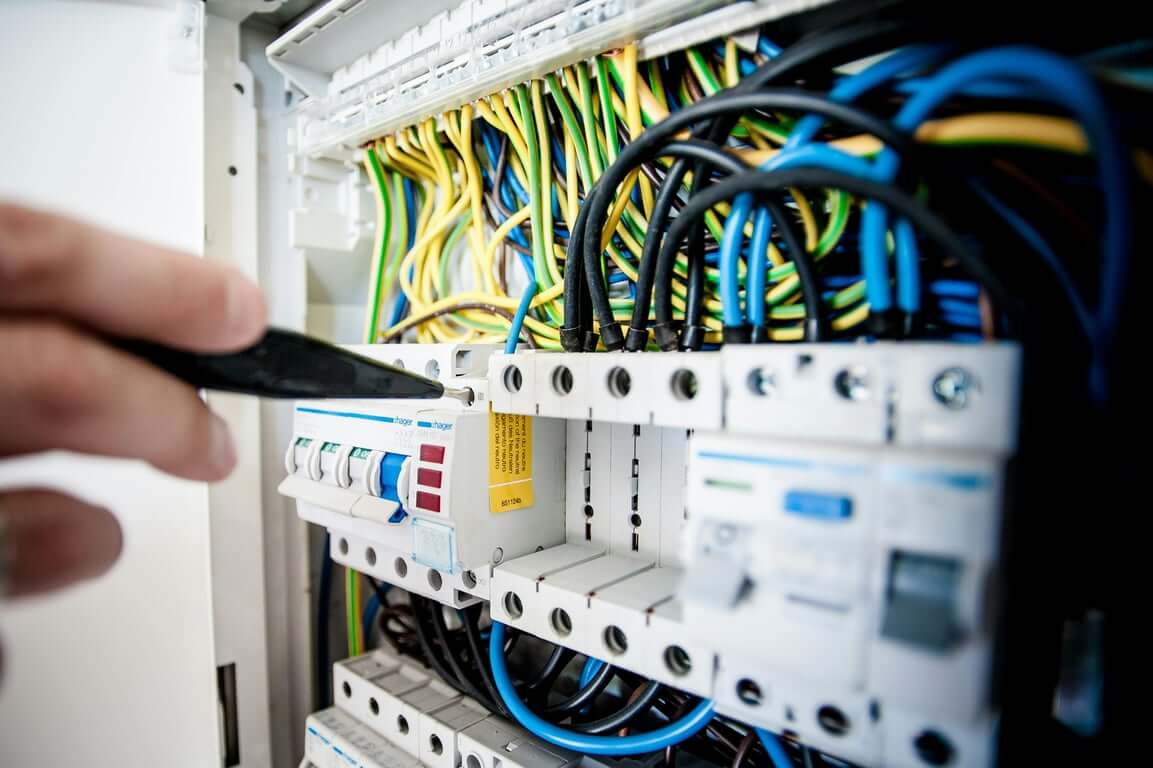

Sigurante automate - protectia impotriva suprasarcinilor si scurtcircuitelor
Sursa foto: Pixabay pe Pexels.com
Sigurantele automate tip MCB (pentru distributie finala) si MCCB (pentru curenti mai mari si reglaje flexibile) asigura protectia impotriva suprasarcinilor si scurtcircuitelor.
Pentru o gama completa de sigurante automate, esentiale pentru protectia circuitelor, consulta oferta noastra.
- Selectarea corecta incepe de la:
- curentul nominal al circuitului,
- curba de declansare,
- puterea de rupere (Icn/Icu),
- nivelul de scurtcircuit disponibil in punctul de instalare.
- In mediul rezidential si birouri, curentii de scurtcircuit sunt, de regula, acoperiti cu 6 kA sau 10 kA.
- Pentru aplicatii industriale, se pot cere frecvent 15 kA, 25 kA sau mai mult.
Tipologia polilor depinde de arhitectura instalatiei:
- Monopolare – pentru faza unica
- Bipolare 1P+N – in rezidential, pentru deconectarea simultana a fazei si a neutrului
- Tripolare sau 4P – pentru circuite trifazate, cu sau fara deconectare de N
Adapteaza curba de declansare la tipul de sarcina:
- B – pentru sarcini rezistive (iluminat LED cu PFC corect, prize uzuale)
- C – pentru sarcini cu curenti de pornire medii (motoare mici, transformatoare)
- D – pentru varfuri mari (motoare grele, transformatoare de putere, UPS cu incarcare brusca)
Nu uita corectiile de temperatura si efectul de grupare: in panouri dense, curentul efectiv admis (In) poate scadea. Consulta intotdeauna foile de catalog ale producatorului pentru derating.
Atentie: asigura-te ca In al sigurantei se potriveste cu sectiunea conductorului si metoda de pozare! O siguranta supradimensionata pe un conductor subtire nu va declansa la timp, crescand riscul de incendiu. Verifica mereu compatibilitatea intre curentul nominal al sigurantei, capacitatea de transport a conductorului si sarcina efectiva a circuitului.
Ghid rapid curbe MCB:
|
Curba |
Domeniu declansare magnetica tipic |
Aplicatii uzuale |
|---|---|---|
|
B |
3-5 x In |
Iluminat, prize generale, sarcini rezistive |
|
C |
5-10 x In |
Motoare mici, transformatoare, mix sarcini |
|
D |
10-20 x In |
Curenti de pornire mari, motoare grele |
Pentru selectivitate, combina declansatoare cu praguri si timpi diferiti pe verticala, astfel incat sa declanseze intai protectia din aval. In zone cu curenti de scurtcircuit ridicati, ia in calcul MCCB cu unitati de declansare termomagnetice sau electronice, cu Icu adecvat si reglaje fine. Dupa ce stabilizezi protectia la supracurent, adauga stratul dedicat sigurantei persoanei: diferentialul.
Ce tip de protectie diferentiala alegi pentru a preveni electrocutarea si cum configurezi sensibilitatea pentru diferite zone ale instalatiei?
Siruranta diferentiala - protectia persoanelor si prevenirea electrocutarii
Siguranta diferentiala (RCD) compara curentul care pleaca pe faza cu cel care se intoarce pe nul; daca apare o diferenta (scurgere catre pamant sau prin corpul unei persoane), intrerupe rapid alimentarea. Pentru a alege protectii diferentiale adecvate, este important sa intelegi tipurile si sensibilitatile disponibile. RCBO combina intr-un singur modul protectia la supracurent si diferentiala, util acolo unde doresti sa eviti declansarea grupurilor mari de circuite la un defect minor.
Alege sensibilitatea in functie de scop: 30 mA pentru protectia vietii la prize si zone umede, 100 mA sau 300 mA (adesea cu intarziere S) pentru protectie impotriva incendiilor si selectivitate pe coloane. Tipul de RCD depinde de forma curentului de defect pe care il pot genera sarcinile moderne: AC pentru componente sinusoidale, A pentru curenti pulsatori (electrocasnice cu electronica), F pentru convertoare monofazate si aparate cu frecvente intermediare (ex. pompe de caldura), B pentru convertoare trifazate/EV-chargere si defecte cu componenta DC neteda.
Ghid sensibilitate si aplicatii:
|
Sensibilitate RCD |
Rol principal |
Aplicatii tipice |
|---|---|---|
|
30 mA |
Protectie persoane |
Prize, bai, bucatarii, zone exterioare |
|
100 mA |
Protectie incendiu / selectivitate |
Circuite de coloana, grupuri de circuite |
|
300 mA |
Protectie incendiu / selectivitate |
Tablouri principale, linii lungi, medii industriale |
Atentie: combina corect tipurile (A/F/B) cu echipamentele producatorului; un incarcator EV poate necesita explicit tip B sau un dispozitiv specific anti-DC. Pentru selectivitate diferentiala, utilizeaza RCD-uri cu intarziere selectiva (S) in amonte si 30 mA instantanee in aval. Testeaza periodic functionarea butonului de test pentru a verifica mecanismul de declansare.
Cum asiguri controlul si izolarea rapida a intregii instalatii prin intrerupatorul general?
Intrerupator general - controlul si izolarea instalatiei electrice
Intrerupatorul general permite izolarea rapida si sigura a tabloului la lucrari sau urgente. Spre deosebire de un MCB obisnuit, un intrerupator de sarcina este optimizat pentru comutare si functie de separare conform standardelor de comutatie (ex. EN/IEC 60947-3), cu contacte dimensionate pentru manevre repetate. In aplicatii cu puteri mari, foloseste MCCB cu maneta blocabila si contact auxiliar de semnalizare, iar in medii industriale prefera maneta de usa cu interblocare pentru siguranta la deschidere.
Dimensioneaza curentul nominal la sarcina maxima a tabloului (Ith/Ie), asigura puterea de rupere adecvata mediului si alege numarul de poli corect (2P pentru monofazat 1P+N cu separare de N daca este cerut, 4P pentru trifazat cu N separat).
Atentie: pozitioneaza-l vizibil, eticheteaza clar si prevede posibilitatea de blocare cu lacat pentru proceduri LOTO. Intrerupatorul general trebuie sa fie primul element accesibil in tablou, astfel incat orice interventie sa inceapa cu izolarea completa a instalatiei.
Ce accesorii sunt esentiale pentru montarea corecta si sigura a componentelor in tabloul electric?
Accesorii tablou electric - sine DIN, bare de impamantare si elemente de fixare
Sina DIN de 35 mm este scheletul montajului modular. Aceasta asigura alinierea corecta, faciliteaza reorganizarile si mentine ventilatia intre module. Foloseste sine zincate sau din inox in medii corozive si verifica prinderea rigida pe sasiu. Barele de impamantare (PE) si nul (N) trebuie sa fie dimensionate la curentul instalatiei si montate pe izolatoare; in tablourile cu RCD dedicat, separa clar grupurile de N pentru a evita declansarile nejustificate.
Adauga barete de distributie tip pieptene compatibile cu pasul aparatajului (de regula 18 mm), capace izolatoare pentru capete, papuci sertizati conform sectiunii conductorului si organizatoare de cabluri. Eticheteaza fiecare circuit pe front si pe borne; in service vei castiga minute valoroase. In cladirile moderne, include descarcatoare de supratensiune (SPD) tip 2 in tablourile secundare si tip 1+2 la punctul de intrare in cladire, pentru a proteja electronica sensibila.
Atentie: strangerea bornelor la cuplul recomandat si testarea continuitatii PE sunt obligatorii. Verifica periodic strangerea conexiunilor, deoarece vibratiile si ciclurile termice pot slabi contactele in timp. Dupa infrastructura mecanica, putem trece la configuratii complete pentru rezidential.
Cum configurezi un tablou electric pentru o locuinta astfel incat sa respecti normele si sa asiguri protectie optima?
Echipare tablou electric - configuratii pentru aplicatii rezidentiale
In locuinte, scopul este protectia persoanei si separarea logica a circuitelor pentru mentenanta si continuitate. Configureaza minim un intrerupator general, un SPD tip 2, protectia diferentiala si MCB-urile dimensionate pe circuite. Pentru apartamente obisnuite, porneste cu 10-14 module; pentru case cu pompe, HVAC si incarcare EV, pregateste tablouri mai generoase si rezerva suplimentara de module.
Recomandare practica pentru un apartament cu 2-3 camere:
- Intrerupator general 40-63 A, 2P, cu functie de separare. SPD tip 2 coordonat cu protectie la supracurent.
- Doua RCD-uri tip A, 30 mA, 40 A: unul pentru prize, unul pentru lumina si consumatori dedicati; astfel limitezi intreruperile simultane.
- Circuite lumina: MCB B10 A.
- Circuite prize camere: MCB B16 A, pe camere/grupuri separate.
- Consumatori dedicati (cuptor, plita, AC): C16 A - C25 A, conform puterii si sectiunii de cablu.
In bai si in exterior, asigura RCD 30 mA si clase de protectie IP potrivite. Pentru incarcatoare EV rezidentiale, urmeaza cerintele producatorului privind tipul de diferential (A/F/B sau modul de detectie DC integrat). Daca locuinta este pe trei faze, distribuie sarcinile echilibrat pe faze si ia in calcul RCBO pe circuite critice pentru a imbunatati disponibilitatea. Prevede si circuite separate pentru frigider, congelator si alte echipamente care nu trebuie sa fie afectate de declansari pe alte circuite.
Ce particularitati apar la echiparea tablourilor electrice pentru medii industriale si comerciale?
Echipare tablou electric cu releu diferential - configuratii pentru aplicatii industriale si comerciale
Sursa foto: imagine realizata de panumas nikhomkhai pe Pexels.com
In aplicatii industriale si comerciale, accentul este pus pe continuitate, selectivitate si scalabilitate.Tabloul principal include, de regula, un MCCB ca intrerupator general cu Icu ridicat, unitate de declansare reglabila (long/short/inst) si optiune de integrare in sisteme de monitorizare.
Pe plecari, combina MCCB/MCB in functie de curenti si tipul sarcinii. Pentru motoare se folosesc ansambluri coordonate: disjunctoare de protectie motor (MPCB), contactoare, relee de suprasarcina, urmate de relee de monitorizare la lipsa faza, dezechilibru sau subtensiune.
Pentru aplicatii ce necesita un control mai fin al pornirii motoarelor, se pot utiliza si soft startere.
In automatizari, asigura alimentare 24 VDC stabila pentru PLC, I/O si senzori, filtre EMI si protectii la supratensiuni pe linii de semnal. Acestea sunt obligatorii pentru succesul proiectelor de automatizari industriale.
Prevede intrerupator de usa interblocat pentru siguranta, segmenteaza barele si foloseste sisteme cu bare prefabricate pentru curenti inalti. Pentru selectivitate, combina curbe temporizate si praguri potrivite astfel incat o defectiune pe un motor sa nu opreasca intreaga linie.
Plan de baza pentru un tablou industrial mic:
- Intrerupator general MCCB 3P/4P, Icu conforme cu curentul de scurtcircuit disponibil
- SPD tip 1+2 in tabloul principal, tip 2 in subpanouri
- Analizor de retea trifazat cu comunicatie pentru monitorizare THD, dezechilibru si varfuri de sarcina
- RCD tip A sau B pe circuite sensibile, cu selectivitate temporizata in amonte (S)
- Plecari motoare cu MPCB + contactor + releu de suprasarcina, coordonare tip 1 sau 2 conform catalogului producatorului
- Etichetare industriala durabila, presetupe si management robust de cabluri
Ca regula, respecta standardele pentru ansambluri de joasa tensiune si utilizeaza accesorii din acelasi sistem constructiv. Documenteaza schema electrica si pastreaz-o actualizata la fiecare modificare – in medii industriale, aceasta documentatie este esentiala pentru depanare rapida si training-ul echipei de intretinere.
Criterii de selectie a componentelor - standarde, certificari si compatibilitate
Incepe cu standardele: Cand alegi componentele pentru tabloul electric, este esential sa verifici standardele care li se aplica.
- De exemplu, pentru MCB-uri din distributia finala, standardul relevant este EN/IEC 60898-1.
- Pentru MCCB si aparataj industrial, trebuie sa tii cont de EN/IEC 60947-2.
- Pentru RCD-uri, este important sa verifici EN/IEC 61008 (pentru RCCB) si EN/IEC 61009 (pentru RCBO).
- Ansamblurile de joasa tensiune trebuie sa respecte EN/IEC 61439,.
- Pentru echipamentele de masurare urmareste cerintele MID si EN 50470
Atunci cand alegi componentele pentru tablou, nu te limita doar la standarde. Verifica intotdeauna urmatoarele aspecte:
- Certificari si rapoarte de incercare, precum CB Scheme si marcarea CE, sunt esentiale pentru a garanta conformitatea. Solicita si fise tehnice actualizate la achizitie, in care sa gasesti informatii despre Icn/Icu, Ics, curbe, domenii de reglaj si conditiile de mediu in care functioneaza corect aparatele.
- Compatibilitatea mecanica nu trebuie neglijata: asigura-te ca verifici latimea modulara a componentelor, pasul barelor pieptene, inaltimea bornelor si tipul de prindere pe sina DIN. Nu uita de accesoriile specifice: capace, borne auxiliare sau manete trebuie sa fie compatibile intre ele.
- La fel de importanta este si compatibilitatea electrica: verifica nivelele de izolatie admise, distanta si lungimea barelor de nul si PE, temperaturile maximale acceptate si puterea disipata de fiecare componenta in tablou. Altfel, risti sa ai supraincalziri sau sa compromiti siguranta ansamblului.
Atentie: Amestecarea aleatorie de marci poate produce nepotriviri la barete, capace, distantiere sau piese de interblocare. Poti combina produse diferite, dar valideaza intotdeauna compatibilitatea si testeaza functionarea. Consulta cataloagele producatorilor pentru tabele de coordonare si selectivitate, deoarece acestea iti arata exact ce combinatii de protectii functioneaza corect impreuna.
Pentru selectie si aprovizionare rapida cu echipamente conforme, foloseste ofertele si filtrele tehnice de pe tablourielectrice.ro.
Echiparea corecta a unui tablou electric inseamna sa alegi componentele potrivite, sa respecti standardele si sa asiguri protectia persoanelor si a echipamentelor. Selecteaza sigurantele automate in functie de curba si puterea de rupere, dimensioneaza intrerupatorul general pentru izolarea eficienta a instalatiei si utilizeaza protectii diferentiale adecvate. Nu uita de accesorii, componentele pentru tablouri electrice, etichetare si verificarea periodica a conexiunilor. Aplicand aceste principii, vei crea o instalatie electrica sigura, fiabila si usor de intretinut. Pentru consultanta specializata si echipamente certificate, exploreaza selectia de pe tablourielectrice.ro si finalizeaza proiectul cu incredere.
