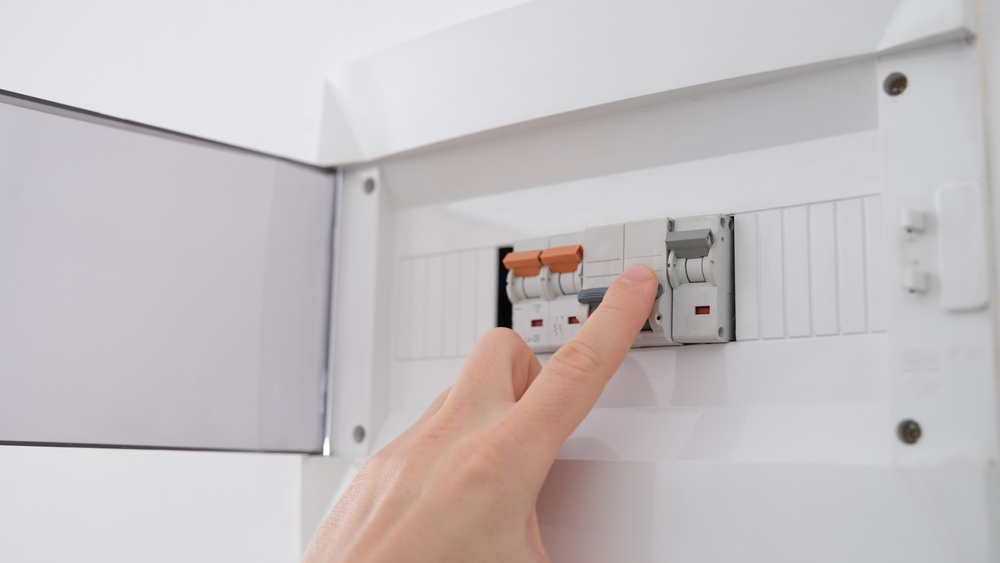

Sursa foto: Shutterstock.com

Intr-o instalatie electrica corect proiectata, protectia circuitelor nu este optionala, ci esentiala. Sigurantele automate, cunoscute si ca MCB-uri sau disjunctoare, joaca un rol central in prevenirea avariilor cauzate de suprasarcini sau scurtcircuite. Un aspect tehnic decisiv in selectarea acestor dispozitive il reprezinta curba de declansare – parametrul care defineste modul in care siguranta raspunde la un curent care depaseste valoarea nominala.

Pentru aplicatii rezidentiale si industriale, curbele B si C sunt cele mai frecvent utilizate, fiecare avand domenii clare de utilizare. In timp ce MCB-urile cu curba B sunt potrivite pentru sarcini rezistive, cele cu curba C sunt recomandate in instalatii care includ motoare sau alte sarcini inductive, datorita tolerantei mai mari la curentii de pornire.

Prin urmare, intelegerea corecta a acestor curbe si aplicarea lor conform specificului instalatiei reprezinta un pas esential in asigurarea unei protectii eficiente si durabile. In cele ce urmeaza, vom analiza comparativ caracteristicile curbelor B si C si criteriile tehnice care trebuie avute in vedere in alegerea disjunctoarelor automate.



Ce sunt sigurantele automate si care este rolul curbelor de declansare in protectia circuitelor electrice?



Sigurantele automate, cunoscute si ca intreruptoare automate sau disjunctoare, sunt dispozitive niste esentiale pentru protectia instalatiilor electrice. Rolul lor este de a proteja circuitele electrice de suprasarcini si scurtcircuite. Practic, ele intrerup automat alimentarea cu energie electrica atunci cand detecteaza un curent electric periculos de mare, care ar putea deteriora cablurile sau echipamentele conectate.

Un element definitoriu al sigurantelor automate este curba de declansare, care specifica modul in care dispozitivul raspunde la diferite niveluri de supracurent. Mai precis, curba de declansare indica relatia dintre intensitatea curentului electric si timpul necesar pentru ca siguranta sa se activeze si sa intrerupa circuitul.

Curbele de declansare sunt standardizate, cele mai utilizate fiind:

• Curba B: declanseaza rapid la 3-5 ori curentul nominal;

• Curba C: declanseaza la 5-10 ori curentul nominal;

• Curba D: declanseaza la 10-20 ori curentul nominal.

Asadar, alegerea corecta a curbei de declansare este vitala pentru o protectie eficienta a instalatiei electrice. Sigurantele cu curba B sunt adecvate pentru circuite cu sarcini rezistive, care sunt sensibile la supratensiuni, cum ar fi iluminatul sau echipamentele electronice. In schimb, disjunctoarele cu curba C sunt mai potrivite pentru curentii de pornire, fiind indicate pentru circuitele cu motoare.

Rolul curbelor de declansare in protectia circuitelor electrice este complex:

• Asigura intreruperea rapida a alimentarii in caz de scurtcircuit, prevenind daunele.

• Permit functionarea normala a echipamentelor cu curenti de pornire mari, evitand declansarile false.

• Ofera protectie personalizata, in functie de tipul de sarcina electrica, optimizand siguranta.

• Previn deteriorarea cablurilor si a aparatelor in caz de suprasarcina, extinzand durata de viata a instalatiei.



Caracteristici si aplicatii ale sigurantelor automate curba B



Sigurantele automate cu curba B sunt dispozitive de protectie electrica, create pentru a oferi protectie rapida si sensibila la supracurenti. Caracteristicile lor principale sunt:

• Declansare rapida la 3-5 ori curentul nominal, asigurand protectie imediata.

• Sensibilitate ridicata la supracurenti de scurta durata, prevenind deteriorarea componentelor.

• Timp de raspuns sub 100 ms pentru curenti mari, minimizand riscul de accidente.

Aceste caracteristici fac ca sigurantele curba B sa fie potrivite pentru aplicatii specifice, precum:

• Circuite de iluminat rezidential si comercial, protejand impotriva fluctuatiilor de tensiune.

• Protectia echipamentelor electronice sensibile, asigurand functionarea optima.

• Instalatii cu cabluri lungi unde riscul de scurtcircuit este crescut, sporind siguranta.

• Sisteme de alimentare pentru dispozitive IT si de telecomunicatii, mentinand continuitatea serviciilor.

• Circuite cu sarcini predominant rezistive, optimizand eficienta energetica.

In momentul selectarii sigurantelor automate curba B, trebuie evaluat cu atentie tipul de sarcina si caracteristicile circuitului. Acestea sunt potrivite pentru circuite cu sarcini sensibile la supratensiuni si cu curenti de pornire redusi. Pentru o protectie suplimentara, se poate utiliza un diferential RCBO curba B tip A, care ofera protectie atat la supracurent, cat si la defecte de impamantare.

In practica, MCB-urile curba B sunt folosite frecvent in:

• Locuinte, pentru circuitele de iluminat si prize cu echipamente electronice, asigurand protectie fiabila.

• Birouri, pentru protectia calculatoarelor si a altor dispozitive sensibile, prevenind pierderile de date.

• Laboratoare, unde este necesara o protectie precisa a echipamentelor de masura, garantand acuratetea rezultatelor.

• Sisteme fotovoltaice de mica putere, protejand impotriva fluctuatiilor solare.

In esenta, sigurantele curba B ofera protectie sporita pentru echipamentele sensibile, dar pot declansa nedorit in circuite cu echipamente cu curenti mari de pornire. In astfel de situatii, se recomanda utilizarea altor tipuri de sigurante automate.



Caracteristici si aplicatii ale sigurantelor automate curba C



Sigurantele automate cu curba C ofera un echilibru intre sensibilitate si toleranta la curentii de pornire. Principalele lor caracteristici se rezuma la:

• Declansare la 5-10 ori curentul nominal, oferind o marja de siguranta.

• Toleranta moderata la curentii de pornire, evitand declansarile false.

• Timp de raspuns adaptat pentru echilibrul intre protectie si functionalitate, optimizand performanta.

Multumita acestor caracteristici, sigurantele curba C sunt adecvate pentru o gama larga de aplicatii, precum:

• Circuite de iluminat cu lampi fluorescente sau LED-uri, gestionand eficient variatiile de curent.

• Protectia echipamentelor electrocasnice obisnuite, asigurand siguranta in utilizare.

• Sisteme de climatizare si pompe de caldura, protejand impotriva suprasarcinilor.

• Circuite mixte cu sarcini rezistive si usor inductive, adaptandu-se la diverse cerinte.

• Motoare electrice si alte sarcini cu curent de pornire moderat, prelungind durata de viata a echipamentelor.

Atunci cand trebuie sa selectezi sigurantele automate curba C, evalueaza cu atentie tipul de sarcina si caracteristicile circuitului. Sigurantele curba C sunt recomandate in special pentru circuite cu echipamente ce au curenti de pornire moderati, oferind protectie eficienta fara a afecta functionalitatea sistemului. In situatia in care se urmareste o protectie imbunatatita, se poate opta pentru un diferential RCBO curba C tip A, care combina protectia la supracurent cu cea la curenti reziduali.

In practica, MCB-urile curba C sunt utilizate frecvent in:

• Locuinte, pentru circuitele generale de prize si iluminat, oferind protectie de baza.

• Spatii comerciale, pentru protectia echipamentelor electrice diverse, asigurand continuitatea activitatii.

• Medii industriale usoare, unde exista sarcini cu curenti de pornire moderati, mentinand eficienta operationala.

• Tablouri electrice principale ale cladirilor rezidentiale si comerciale, gestionand distributia energiei.

Sigurantele curba C sunt o alegere versatila si sigura pentru majoritatea aplicatiilor. Ele gestioneaza eficient sarcinile obisnuite si echipamentele moderne cu surse in comutatie sau motoare mici, fara a declansa inutil la varfurile scurte de curent. In anumite situatii, se poate utiliza si un diferential RCBO curba C tip AC.

Pentru a clarifica diferentele dintre aceste doua tipuri de sigurante, vom realiza o comparatie directa intre curba B si curba C, evidentiind avantajele si dezavantajele fiecareia.

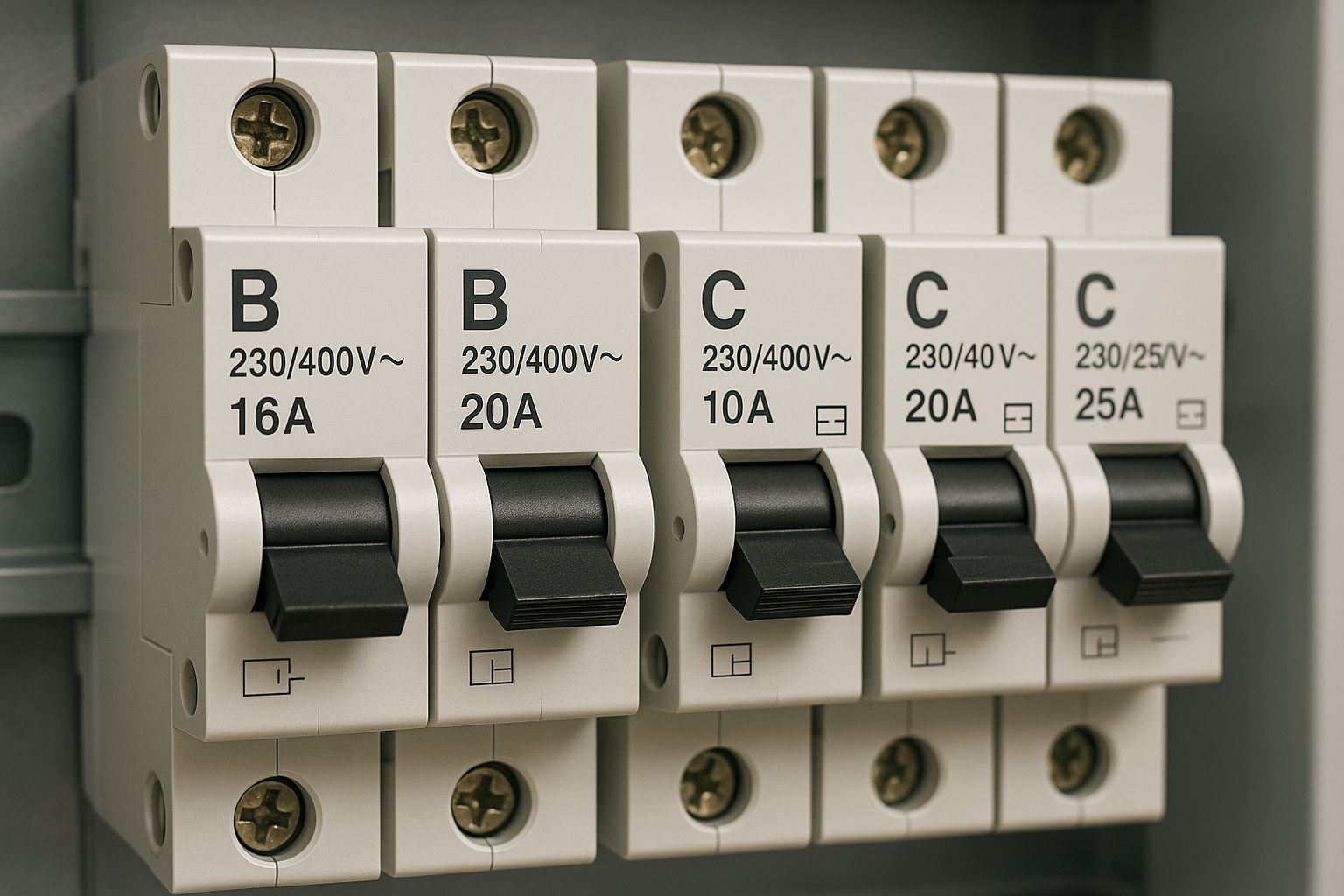

O scurta comparatie intre sigurantele curba B si curba C



Alegerea intre sigurantele automate cu curba B si cele cu curba C trebuie realizata in functie de tipul sarcinii si comportamentul curentului la pornire. Diferentele dintre cele doua tipuri influenteaza direct nivelul de protectie si continuitatea in exploatare.

1. Caracteristici de declansare

• Curba B: declanseaza intre 3 si 5 ori curentul nominal. Reprezinta o protectie rapida la supracurent.

• Curba C: declanseaza intre 5 si 10 ori curentul nominal. Este mai toleranta la suprasarcini temporare.

2. Timp de reactie si sensibilitate

• Curba B: raspuns rapid la supracurenti moderati; recomandata pentru circuite cu echipamente electronice sau sarcini sensibile.

• Curba C: permite curenti de pornire ridicati; declansare mai lenta, adecvata pentru sarcini inductive.

3. Aplicatii recomandate

• Sigurante curba B: circuite de iluminat, prize generale, sisteme electronice, echipamente IT.

• Disjunctoare curba C: motoare electrice, pompe, compresoare, unitati de climatizare.

4. Avantaje functionale

• Curba B: asigura protectie eficienta pentru consumatori sensibili la variatii de tensiune.

• Curba C: reduce declansarile nejustificate datorate curentilor de pornire; mentine stabilitatea circuitelor cu sarcina variabila.



Criterii de selectie pentru alegerea corecta intre curba B si curba C



Determinarea corecta a curbei de declansare a unei sigurante automate este esentiala pentru asigurarea protectiei adecvate a circuitelor, in conformitate cu tipul sarcinii, valoarea curentului de scurtcircuit si conditiile reale de functionare.

1. Tipul sarcinii electrice

Selectarea curbei se face in raport cu comportamentul sarcinii la pornire:

• Curba B (3–5 x In) este destinata sarcinilor rezistive sau sensibile la supratensiuni:

  • circuite de iluminat interior si exterior cu declansare rapida;

  • echipamente electronice de joasa putere (IT, servere, dispozitive audio-video);

  • sisteme fotovoltaice de mica putere, cu protectie impotriva fluctuatiilor tranzitorii.

• Curba C (5–10 x In) este utilizata in circuite cu sarcini inductive sau cu varfuri de curent la pornire:

  • motoare electrice de putere mica si medie;

  • aparate de climatizare monofazate si trifazate;

  • pompe, ventilatoare si compresoare cu pornire directa.

2. Valoarea curentului de scurtcircuit (Ik1min)

In vederea asigurarii functionarii corecte in conditii de defect, curentul de scurtcircuit la capatul circuitului trebuie sa indeplineasca urmatoarele criterii:

• Pentru curba B: Ik1min > 5 × In;

• Pentru curba C: Ik1min > 10 × In;

(In = curentul nominal al sigurantei automate)

Atentie! Acesti parametri trebuie verificati prin calcule de selectivitate si verificarea capacitatii de rupere, conform reglementarilor tehnice in vigoare.

3. Sensibilitate la supracurenti si continuitatea alimentarii

• Sigurantele curba B ofera o protectie rapida, dar pot duce la declansari nejustificate in cazul varfurilor de curent tranzitorii.

• Sigurantele curba C sunt mai tolerante la supracurenti de scurta durata, reducand declansarile intempestive in instalatii cu echipamente electromecanice.

4. Aplicatii specifice

• Curba B este recomandata in:

  • laboratoare si camere de testare echipate cu instrumentatie de precizie;

  • retele IT, centre de date, echipamente de backup;

  • instalatii cu trasee extinse si impedanta de bucla ridicata.

• Curba C este potrivita pentru:

  • instalatii rezidentiale generale (circuite de prize si consumatori mixti);

  • spatii comerciale (birouri, magazine, unitati horeca);

  • aplicatii industriale usoare sau circuite cu sarcini dinamice.

5. Prevenirea declansarilor nejustificate

Alegerea curbei de declansare trebuie sa tina cont de caracteristicile reale de incarcare. In circuite cu aparate electrocasnice moderne sau motoare de mici dimensiuni, curba C ofera un raport optim intre protectie si functionalitate. Curba B se utilizeaza numai in conditii controlate, unde se exclud varfurile de curent de pornire.



Prin urmare, alegerea intre MCB curba B si disjunctor curba C trebuie fundamentata pe o analiza completa a instalatiei electrice, incluzand tipologia consumatorilor, impedanta circuitelor, nivelul curentului de scurtcircuit si cerintele de continuitate. In capitolul urmator sunt prezentate recomandari tehnice specifice pentru aplicatii rezidentiale si industriale.



Recomandari finale privind instalatiile electrice rezidentiale si industriale

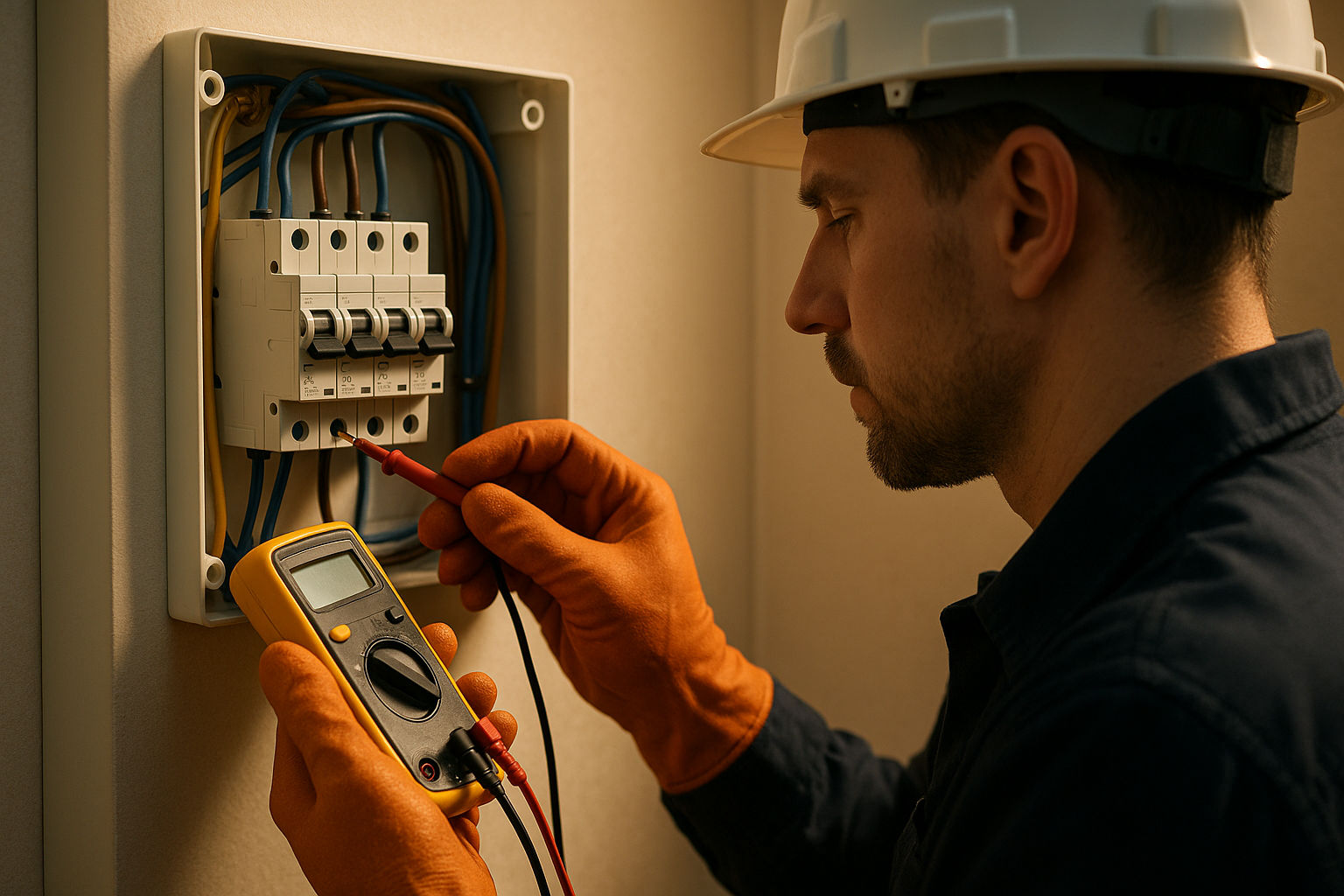

Sursa foto: Shutterstock.com

Selectia corecta a sigurantelor automate in instalatiile electrice de joasa tensiune se bazeaza pe analiza combinata a curentilor de scurtcircuit, a caracteristicilor curbei de declansare, a compatibilitatii cu dispozitivele de protectie diferentiala si a tipologiei sarcinilor conectate in retea.

In instalatiile rezidentiale, sigurantele automate cu curba C sunt, in general, cea mai buna alegere pentru circuitele de iluminat si prize, oferind o protectie echilibrata atat impotriva suprasarcinilor, cat si a scurtcircuitelor, fara declansari nejustificate la varfurile de curent cauzate de electrocasnicele moderne. In schimb, sigurantele cu curba B pot fi utilizate in circuite dedicate echipamentelor electronice sensibile (ex: computere, sisteme audio, electronice de retea), cu conditia ca aceste circuite sa nu alimenteze sarcini cu curenti mari de pornire. Dimensionarea pe amperaj trebuie sa respecte standardele de proiectare: 10A pentru iluminat, 16A pentru prize generale, 20–32A pentru circuite dedicate consumatorilor mari (masini de spalat, cuptoare electrice etc.).

In zona industriala, sigurantele curba C sunt standardul pentru majoritatea echipamentelor electromecanice, oferind toleranta necesara la curentii de pornire ai sarcinilor inductive. Totusi, in cazul motoarelor mari, transformatoarelor sau altor sarcini grele cu varfuri semnificative de curent, se recomanda sigurantele cu curba D, care permit declansarea intre 10–20 x curentul nominal, evitand astfel declansarile intempestive. Pentru circuite de control, instrumentatie sau alimentarea echipamentelor de masura, se pot utiliza sigurante curba B, dar numai dupa o analiza detaliata a curentilor de sarcina si a cerintelor de sensibilitate.

Din punct de vedere al protectiei la defecte, este esential ca curentul de scurtcircuit minim (Ik1min) la capatul de linie al circuitului sa fie superior pragului de declansare magnetica al sigurantei: peste 5 x In pentru curba B, peste 10 x In pentru curba C, si peste 13–14 x In pentru curba D. In plus, capacitatea de rupere (Icn) a sigurantei trebuie sa fie cel putin egala cu Ikmax, curentul de scurtcircuit maxim determinat la barele de distributie sau in tabloul de nivel superior.

In ceea ce priveste protectia diferentiala, se recomanda integrarea intreruptoarelor automate diferentiale (RCBO) pentru circuite individuale care necesita atat protectie la supracurent, cat si la curenti de defect la pamant, oferind astfel o protectie integrata pe un singur pol. Alternativ, pot fi utilizate RCD-uri (intreruptoare diferentiale simple) montate pe coloana sau pe circuite grupate, cu conditia asigurarii selectivitatii si corelatiei corecte cu sigurantele automate (MCB). Sensibilitatea standard pentru circuitele de forta si prize este de 30 mA, conform normelor actuale de protectie impotriva electrocutarii indirecte.

Nu in ultima instanta, pentru dimensionari corecte, adaptate particularitatilor fiecarui consumator si tip de circuit, este obligatorie consultarea unui electrician autorizat sau a unui proiectant atestat ANRE, care poate realiza verificarile de compatibilitate intre protectiile de tip MCB, RCBO si RCD, tinand cont de impedanta de bucla si de schema generala a tabloului electric. Aceasta abordare profesionala este singura care poate garanta o instalatie conforma si sigura pe termen lung.



In concluzie, prin corelarea tipului de sarcina cu parametrii de declansare ai sigurantelor automate si integrarea adecvata a protectiilor diferentiale, se obtine un sistem de protectie selectiv, fiabil si conform cerintelor tehnice actuale. Astfel, dimensionarea si alegerea curbei caracteristice nu reprezinta doar o etapa formala, ci un factor determinant pentru siguranta, continuitatea alimentarii si conformitatea instalatiei electrice cu normativele in vigoare.
