Diferenta dintre contactoare electrice si releu: cum se face alegerea solutiei electrice potrivite

In domeniul instalatiilor electrice si al automatizarilor industriale, alegerea componentelor potrivite poate face diferenta dintre un sistem fiabil si unul predispus la defectiuni costisitoare.

Printre cele mai frecvent confundate echipamente se numara contactoarele electrice si releele de protectie la supratensiune - doua dispozitive care, la prima vedere, par sa indeplineasca functii similare, dar care difera substantial in ceea ce priveste constructia, capacitatea si domeniul de aplicare.

Daca esti electrician, inginer de automatizari sau responsabil cu mentenanta unui sistem industrial, cu siguranta te-ai confruntat cu intrebarea: cand folosesti un contactor si cand este suficient un releu? Confuzia dintre acesti termeni poate duce la alegeri tehnice gresite, cu implicatii directe asupra sigurantei si eficientei instalatiei.

Contactoarele electrice si releele sunt doua dispozitive electromagnetice cu principii de functionare similare, dar cu capacitati, constructii si domenii de aplicare fundamental diferite. Contactoarele sunt destinate comutarii sarcinilor de putere mare, in timp ce releele sunt optimizate pentru circuite de control si semnalizare de putere redusa. Alegerea corecta intre cele doua determina siguranta, fiabilitatea si eficienta intregii instalatii electrice.

Rezumat

Contactoarele comută sarcini de putere mare, precum motoare sau echipamente industriale. Releele gestionează circuite de control și semnalizare, la curenți reduși.
Contactoarele sunt robuste, suportă curenți mari și includ sisteme de stingere a arcului electric. Releele au construcție compactă, pentru sarcini mici și precizie în comandă.
Alegerea corectă influențează siguranța și fiabilitatea. Selecția se face în funcție de curent, tensiune, frecvența de comutare și aplicație. O alegere greșită duce la uzură rapidă sau riscuri de defectare.

Cuprins

Ce este un contactor electric si care sunt caracteristicile sale principale
- Contactoare electrice: tipuri, clasificari si aplicatii specifice
- Cum alegi contactorul potrivit?
Ce este un releu si care sunt caracteristicile sale principale?
Releu si contactor: diferente fundamentale intre cele doua dispozitive
Principiile de functionare ale contactoarelor electrice si ale releelor
Componentele si structura constructiva a contactoarelor si releelor
Criterii de selectie pentru contactoare electrice si relee in aplicatii industriale
Aplicatii practice ale contactoarelor si releelor in instalatii electrice si automatizari
Intretinerea si depanarea contactoarelor si releelor electrice
- Operatiuni de mentenanta preventiva pentru contactoare si relee
- Depanarea contactoarelor si releelor

Ce este un contactor electric si care sunt caracteristicile sale principale

Un contactor electric este un dispozitiv electromagnetic conceput pentru a conecta sau deconecta circuite electrice de putere, de obicei la comanda unui semnal de control de tensiune redusa. Spre deosebire de un intrerupator manual, contactorul opereaza automat si poate efectua mii de cicluri de comutare fara interventie umana, ceea ce il face indispensabil in aplicatiile industriale cu functionare continua.

Din punct de vedere constructiv, un contactor este alcatuit dintr-o bobina electromagnetica, un miez magnetic mobil, contacte principale destinate circuitului de putere si contacte auxiliare folosite pentru semnalizare si circuite de comanda.

Atunci cand bobina este alimentata, campul magnetic generat atrage miezul mobil, inchizand contactele principale si permitand trecerea curentului catre sarcina - un motor electric, un sistem de iluminat industrial sau un echipament de incalzire. La intreruperea alimentarii, un resort readuce miezul in pozitia initiala, deschizand contactele si intrerupand circuitul de putere.

Una dintre caracteristicile definitorii ale unui contactor este capacitatea sa de a suporta curenti nominali ridicati, adesea de la cateva zeci pana la sute de amperi, in functie de clasa de utilizare.

Contactoarele sunt proiectate sa reziste la arcul electric generat la comutarea sarcinilor inductive, datorita camerelor de stingere integrate.
Aceasta robustete constructiva le confera o durata de viata lunga chiar si in conditii de comutare frecventa - o caracteristica pe care releele standard nu o pot egala. In instalatiile industriale moderne, contactorul reprezinta elementul de forta al schemei de comanda, gestionand puterea efectiva transmisa catre echipamente, in timp ce logica de control ramane in sarcina PLC-urilor sau a releelor auxiliare.

Contactoare electrice: tipuri, clasificari si aplicatii specifice

Contactoare AC (curent alternativ): Cele mai raspandite, utilizate in aplicatii precum pornirea motoarelor trifazate, controlul sistemelor de iluminat industrial sau comutarea echipamentelor de incalzire.
Contactoare DC (curent continuu): Utilizate in aplicatii specifice, cum ar fi sistemele de alimentare neintreruptibila (UPS), vehiculele electrice sau anumite tipuri de motoare de curent continuu.
Categoria AC-1: Destinata sarcinilor rezistive sau slab inductive.
Categoria AC-3: Destinata motoarelor cu rotor in scurtcircuit in regim normal de pornire si oprire.
Categoria AC-4: Conceputa pentru aplicatii cu porniri frecvente, franare prin inversarea sensului de rotatie sau functionare cu sarcini grele.

Alegerea categoriei corecte este critica: un contactor dimensionat pentru AC-1 utilizat intr-o aplicatie AC-4 se va degrada rapid, generand costuri de inlocuire si riscuri de avarie.

Aplicatiile practice ale contactoarelor electrice sunt extrem de variate:

controlul pompelor si ventilatoarelor in instalatiile HVAC;
pornirea si oprirea conveioarelor industriale;
comutarea grupurilor de condensatoare pentru compensarea factorului de putere si integrarea in tablouri electrice de distributie si automatizare.

Cum alegi contactorul potrivit?

Verifica curentul nominal al sarcinii.
Stabileste tensiunea de alimentare a circuitului de putere.
Confirma tensiunea bobinei de comanda.
Identifica categoria de utilizare corespunzatoare aplicatiei tale.

Acesti parametri iti garanteaza ca echipamentul ales va functiona in siguranta si va atinge durata de viata estimata de producator.

Producatori precum Siemens, Schneider Electric si ABB ofera game complete de contactoare cu documentatie tehnica detaliata, facilitand selectia corecta pentru fiecare aplicatie.

Acum ca ai o imagine clara asupra contactoarelor, hai sa ne indreptam atentia catre relee si sa vedem ce le diferentiaza.

Ce este un releu si care sunt caracteristicile sale principale?

Un releu este, in esenta, un intrerupator electric actionat electromagnetic.

Principiul sau de functionare este similar cu cel al contactorului: o bobina alimentata cu un curent de control genereaza un camp magnetic care actioneaza un set de contacte, inchizand sau deschizand un circuit. Diferenta fundamentala consta insa in dimensionarea acestor contacte si in nivelul de curent pe care il pot comuta.

Releele sunt proiectate pentru circuite de putere redusa, de obicei sub 10-15 amperi, si sunt utilizate preponderent in aplicatii de control, semnalizare si interfatare. Ele ofera un avantaj important: izolarea electrica intre circuitul de comanda si circuitul controlat, ceea ce permite unui semnal de tensiune mica - de exemplu, iesirea unui PLC sau a unui microcontroler - sa actioneze un circuit de tensiune mai mare, fara contact direct intre cele doua. Aceasta proprietate de izolare galvanica este esentiala in aplicatiile unde protectia echipamentelor electronice sensibile este prioritara.

Relee electromagnetice clasice: Functioneaza pe principiul electromagnetismului, cu piese mobile, utilizate in aplicatii generale de control si semnalizare.
Relee cu stare solida (SSR): Nu au piese mobile si ofera o durata de viata mai lunga in aplicatii cu comutare frecventa.
Relee de timp: Folosite pentru temporizarea operatiunilor in schemele de automatizare.
Relee de protectie termica: Concepute special pentru monitorizarea curentului absorbit de motoare si deconectarea automata in caz de suprasarcina.

Fiecare tip are caracteristici specifice de raspuns, durabilitate si compatibilitate electromagnetica, iar alegerea tipului potrivit depinde de cerintele concrete ale aplicatiei tale.

Releu si contactor: diferente fundamentale intre cele doua dispozitive

Desi atat releul cat si contactorul functioneaza pe principiul electromagnetismului si indeplinesc rolul de comutator electric, diferentele dintre ele sunt substantiale si determina in mod direct domeniul lor de aplicare. Intelegerea acestor diferente te ajuta sa eviti alegeri tehnice costisitoare si sa dimensionezi corect instalatia electrica.

Criteriu	Contactor	Releu
Curent de comutare	De la 9A pana la sute de amperi	De regula sub 10-15A
Domeniu de aplicare	Sarcini de putere mare: motoare, rezistente industriale, condensatoare	Circuite de control, semnalizare, interfatare cu echipamente electronice
Constructie	Robusta, cu camere de stingere a arcului electric si contacte din aliaje rezistente la eroziune	Simpla si compacta, fara camere de stingere a arcului
Durabilitate	Zeci de milioane de cicluri de comutare sub sarcina plina	Optimizata pentru comutare mai rara sau sarcini mici

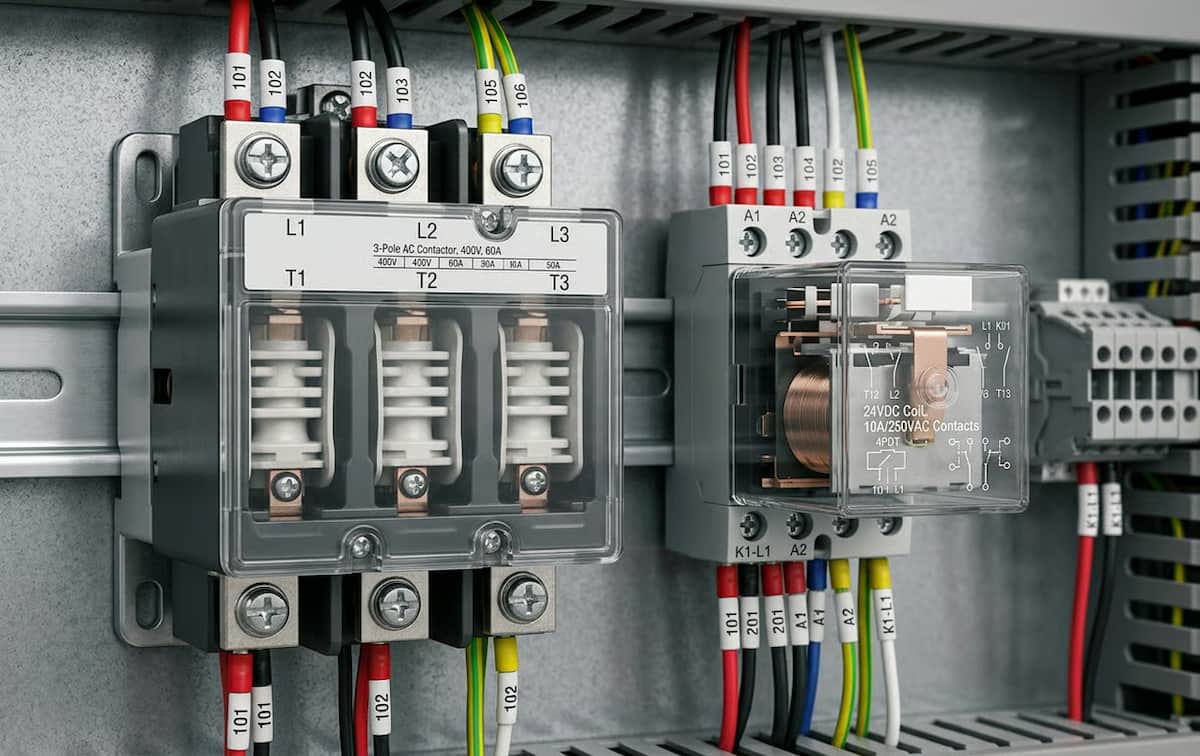

Dimensiuni si montaj	Dimensiuni mai mari, montat pe sina DIN in tablouri electrice	Extrem de compact, montabil pe placi de circuite imprimate sau in socluri standardizate
Pret	Mai ridicat, reflectand robustetea constructiva	Mai redus, reflectand constructia mai simpla

Alege un releu atunci cand ai nevoie sa controlezi un circuit de putere redusa sau sa interfatezi un semnal de comanda cu un circuit de tensiune diferita.
Alege un contactor atunci cand trebuie sa comuti sarcini de putere mare, in special motoare electrice sau echipamente industriale cu functionare continua si comutare frecventa.

Exemplu practic:

Un inginer de automatizari a ales un releu electromagnetic de 10A pentru a comanda o pompa industriala de 15 kW intr-o instalatie de tratare a apei. La prima pornire, curentul de pornire al motorului - de aproximativ 6-7 ori curentul nominal - a depasit capacitatea contactelor releului.

Contactele s-au sudat intre ele la prima comutare sub sarcina, blocand pompa in starea pornita. Inlocuirea releului cu un contactor AC-3 dimensionat corect pentru motorul respectiv a costat 180 lei. Reparatia pompei dupa blocare a costat 2.400 lei. Diferenta de pret intre releu si contactor era de 120 lei la momentul achizitiei.

Aceasta distinctie clara iti permite sa proiectezi scheme electrice corecte din prima, evitand supradimensionarea costisitoare sau subdimensionarea periculoasa.

Principiile de functionare ale contactoarelor electrice si ale releelor

Un curent electric parcurge bobina dispozitivului, generand un camp magnetic.
Campul magnetic atrage miezul feromagnetic mobil.
Miscarea mecanica a miezului actioneaza contactele, inchizand sau deschizand circuitul controlat.
La intreruperea alimentarii bobinei, un arc sau un resort readuce miezul in pozitia initiala, revenind la starea de repaus.

In cazul contactorului electric, bobina este dimensionata pentru a genera o forta electromagnetica suficienta sa inchida contacte principale de dimensiuni mari, capabile sa suporte curenti ridicati.

Un aspect tehnic important este faptul ca bobinele contactoarelor AC prezinta un curent de pornire mai mare decat curentul de mentinere, ceea ce trebuie luat in calcul la dimensionarea sursei de comanda.
Contactoarele moderne incorporeaza si contacte auxiliare - normal deschise (NO) si normal inchise (NC) - care permit realizarea circuitelor de automentinere, semnalizare sau interblocare, adaugand flexibilitate schemei de automatizare.

Releul functioneaza pe acelasi principiu, dar la scara mai mica.

Bobina sa necesita un curent de comanda redus, compatibil cu iesirile logice ale PLC-urilor sau ale microcontrolerelor.
Contactele releului, desi mai mici, ofera aceeasi flexibilitate de configurare NO/NC, permitand realizarea unor logici de comanda complexe cu consum minim de energie.
Mecanismele de protectie integrate in ambele dispozitive - cum ar fi diodele de protectie la supratensiunile de comutare in cazul releelor cu stare solida sau camerele de stingere a arcului in cazul contactoarelor - asigura functionarea sigura si prelungesc durata de viata a echipamentului in conditii reale de exploatare.

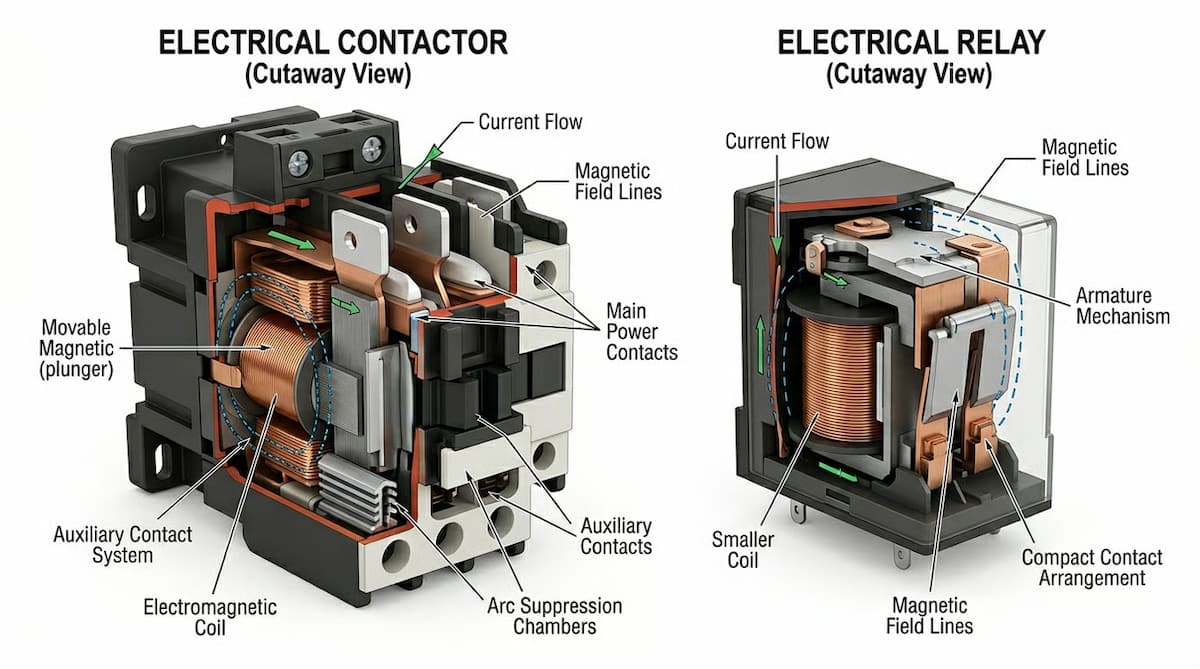

Componentele si structura constructiva a contactoarelor si releelor

Cunoasterea componentelor interne ale unui contactor sau releu nu este doar un exercitiu teoretic - te ajuta sa identifici rapid sursa unei defectiuni, sa alegi piese de schimb corecte si sa realizezi mentenanta preventiva eficienta.

Bobina electromagnetica: Alimentata de circuitul de comanda, genereaza campul magnetic care actioneaza miezul mobil.
Miezul magnetic fix si cel mobil: Atras de campul magnetic al bobinei, transmite miscarea mecanica catre contacte.
Contactele principale (contactor): Realizate din aliaje speciale rezistente la eroziunea arcului electric - de obicei aliaje pe baza de argint - comuta circuitul de putere.
Contactele auxiliare (contactor): Utilizate pentru semnalizare, automentinere si interblocare in schema de automatizare.
Camerele de stingere a arcului electric (contactor): Componente critice care fragmenteaza si racesc arcul electric generat la deschiderea contactelor sub sarcina, prevenind deteriorarea acestora si asigurand o comutare sigura chiar si la curenti mari.
Armatura si sistemul de arc de revenire (releu): Asigura revenirea contactelor la starea de repaus la intreruperea alimentarii bobinei.
Semiconductori (relee SSR): Inlocuiesc complet componentele mecanice - tiristoare, triacuri sau tranzistoare - eliminand uzura mecanica si oferind timpi de raspuns mult mai rapidi, de ordinul milisecundelor.

Diferentele constructive dintre cele doua dispozitive reflecta direct rolurile lor distincte: contactorul este un echipament de putere, robust si dimensionat pentru solicitari intense, in timp ce releul este un dispozitiv de control, compact si optimizat pentru precizie si flexibilitate in scheme de automatizare complexe.

Criterii de selectie pentru contactoare electrice si relee in aplicatii industriale

Curentul nominal al sarcinii: Dispozitivul ales trebuie sa suporte atat curentul de regim permanent, cat si curentul de pornire - care poate fi de 5-7 ori mai mare decat curentul nominal in cazul motoarelor electrice. Subestimarea acestui parametru duce la supraincalzire si deteriorarea prematura a contactelor.
Tensiunea nominala a circuitului de putere: Trebuie sa se incadreze in limitele specificate de producator.
Tensiunea de alimentare a bobinei: Trebuie sa corespunda tensiunii disponibile in circuitul de comanda - 24V DC pentru sisteme cu PLC, 230V AC pentru scheme clasice de automatizare. O nepotrivire intre tensiunea bobinei si tensiunea disponibila in schema de comanda este una dintre cele mai frecvente erori de proiectare intalnite in practica.
Frecventa de comutare: Daca aplicatia implica porniri si opriri frecvente - de exemplu, un conveior cu porniri de zeci de ori pe ora - trebuie ales un contactor cu o clasa de utilizare corespunzatoare (AC-4) si o durabilitate electrica ridicata. Un releu standard nu va rezista in astfel de conditii si va necesita inlocuire prematura.
Conditiile de mediu: Temperatura ambientala, umiditatea, prezenta prafului sau a gazelor corozive impun selectia unor dispozitive cu grad de protectie IP adecvat si materiale rezistente la mediul specific.
Certificarea conform standardelor IEC: Verifica intotdeauna fisa tehnica a producatorului si asigura-te ca echipamentul ales este certificat conform standardelor IEC relevante - in special IEC 60947-4-1 pentru contactoare de motoare si IEC 60947-5-1 pentru dispozitivele de circuit de comanda.

Exemplu practic:

Intr-un tablou de comanda pentru un conveior de productie cu 40 de porniri pe ora, proiectantul a ales un contactor dimensionat pentru categoria AC-3, potrivit pentru porniri normale. Dupa trei luni, contactele principale prezentau uzura avansata si contactorul trebuia inlocuit. Aplicatia necesita un contactor AC-4, conceput pentru porniri frecvente si franare prin inversare.

Costul contactorului AC-4 era cu 35% mai mare decat varianta AC-3. Costul a doua inlocuiri de contactoare AC-3 plus timpul de oprire al liniei de productie a depasit de patru ori diferenta de pret dintre cele doua categorii.

Aplicatii practice ale contactoarelor si releelor in instalatii electrice si automatizari

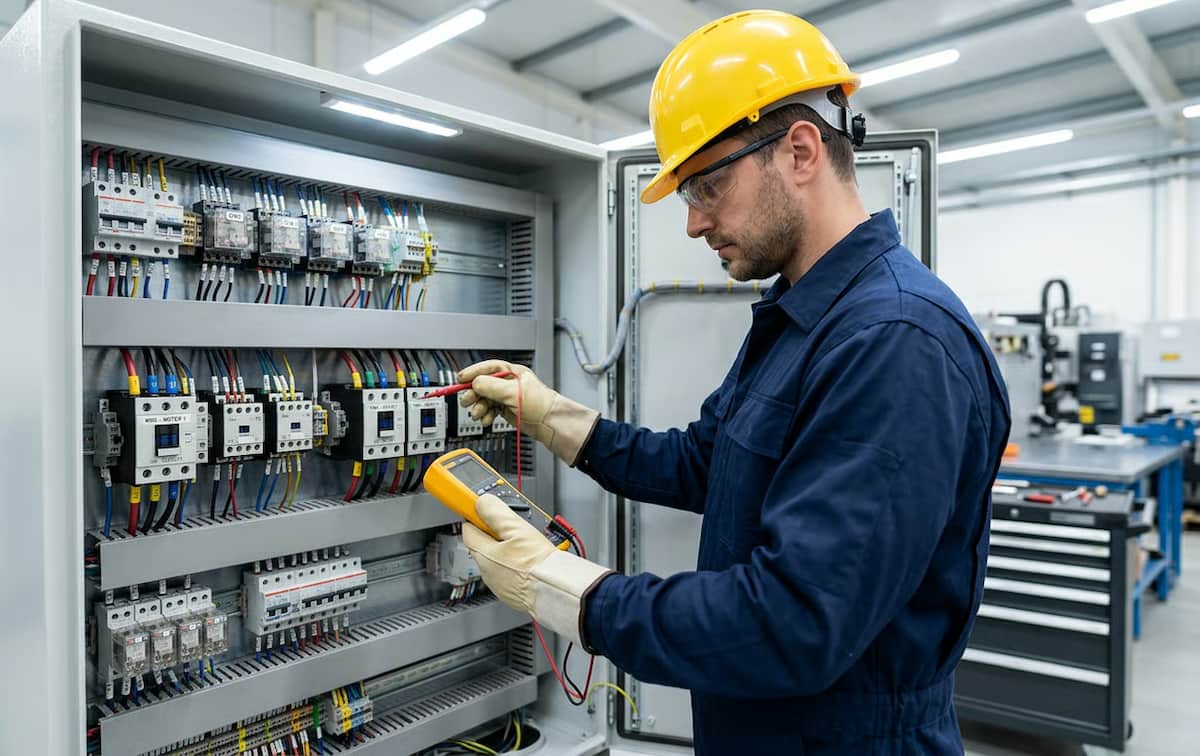

In practica, contactoarele electrice si releele se regasesc in aproape orice instalatie electrica industriala sau comerciala, indeplinind roluri complementare intr-un sistem bine proiectat.

Contactoarele alaturi de protectiile de motor sunt elementul central al tablourilor de comanda a motoarelor, asigurand pornirea, oprirea si inversarea sensului de rotatie al motoarelor electrice in aplicatii precum pompe, ventilatoare, compresoare si conveioare. De asemenea, sunt utilizate pentru comutarea bateriilor de condensatoare in instalatiile de compensare a factorului de putere si pentru controlul rezistentelor de incalzire in cuptoare industriale.

Releele, pe de alta parte, sunt prezente in circuitele de interfatare dintre PLC-uri si actuatoare, in sistemele de semnalizare si alarmare, in automatizarile rezidentiale si in echipamentele electronice complexe.

Un releu de protectie termica, montat in serie cu un contactor, asigura deconectarea automata a motorului in caz de suprasarcina, protejand atat echipamentul cat si instalatia electrica.

Aceasta combinatie contactor-releu de protectie reprezinta una dintre cele mai utilizate solutii in controlul motoarelor electrice, oferind atat puterea de comutare necesara cat si protectia inteligenta impotriva defectiunilor. In instalatiile rezidentiale moderne, releele sunt utilizate frecvent in sistemele de automatizare a iluminatului, controlul termostatelor si gestionarea circuitelor de prize controlate de la distanta.

Intretinerea si depanarea contactoarelor si releelor electrice

Operatiuni de mentenanta preventiva pentru contactoare si relee

Efectueaza inspectii vizuale periodice pentru identificarea semnelor de uzura: contacte arse sau erodate, depuneri de carbon, conexiuni slabite sau deteriorari ale carcasei.
Curata regulat contactele si camerele de stingere a arcului, folosind produse specifice recomandate de producator, pentru a mentine performanta optima a contactorului pe toata durata sa de viata.
Verifica periodic strangerea conexiunilor electrice - conexiunile slabite genereaza rezistenta de contact crescuta, supraincalzire locala si, in final, defectiuni grave care pot afecta intreaga instalatie.
Masoara rezistenta de contact cu un microohmetru pentru informatii precise despre starea contactelor principale. Daca valorile masurate depasesc limitele specificate de producator, inlocuirea contactelor sau a intregului contactor devine necesara pentru a mentine siguranta instalatiei.

Depanarea contactoarelor si releelor

Instrumentul principal: Un multimetru - verifica continuitatea bobinei, functionarea contactelor in pozitia actionata si dezactionata si tensiunea de alimentare a circuitului de comanda.
Defectiuni frecvente ale contactoarelor: Bobina arsa, contactele sudate - lipite intre ele dupa un scurtcircuit - si uzura mecanica a mecanismului de actionare.
Defectiuni frecvente ale releelor: Contactele oxidate, bobina intrerupta si, in cazul releelor cu stare solida, deteriorarea semiconductorilor din cauza supratensiunilor.
Procedura de inlocuire: Inlocuirea unui contactor sau releu defect trebuie realizata intotdeauna cu instalatia scoasa de sub tensiune si cu respectarea procedurilor de securitate specifice lucrarilor la tablouri electrice.

Alegerea corecta intre un contactor electric si un releu de protectie la supratensiune nu este o decizie arbitrara, ci rezultatul unei analize tehnice riguroase a cerintelor aplicatiei tale. Contactoarele electrice sunt solutia potrivita pentru comutarea sarcinilor de putere mare, in special in controlul motoarelor si al echipamentelor industriale, in timp ce releele exceleaza in aplicatiile de control, semnalizare si interfatare cu circuite de putere redusa. Intelegerea diferentelor constructive si functionale dintre cele doua dispozitive iti permite sa proiectezi instalatii mai sigure, mai fiabile si mai eficiente.

Referinte:

Petruzella, F. D. (2010). Electric Motors and Control Systems. Colombia: McGraw Hill Higher Education.
Alerich, W. N., Herman, S. L. (1998). Electric Motor Control. United Kingdom: Delmar Publishers.
