Ghidul complet al senzorilor industriali: cum alegi și montezi corect senzorul potrivit pentru aplicația ta

Sursa foto: Magnific.com

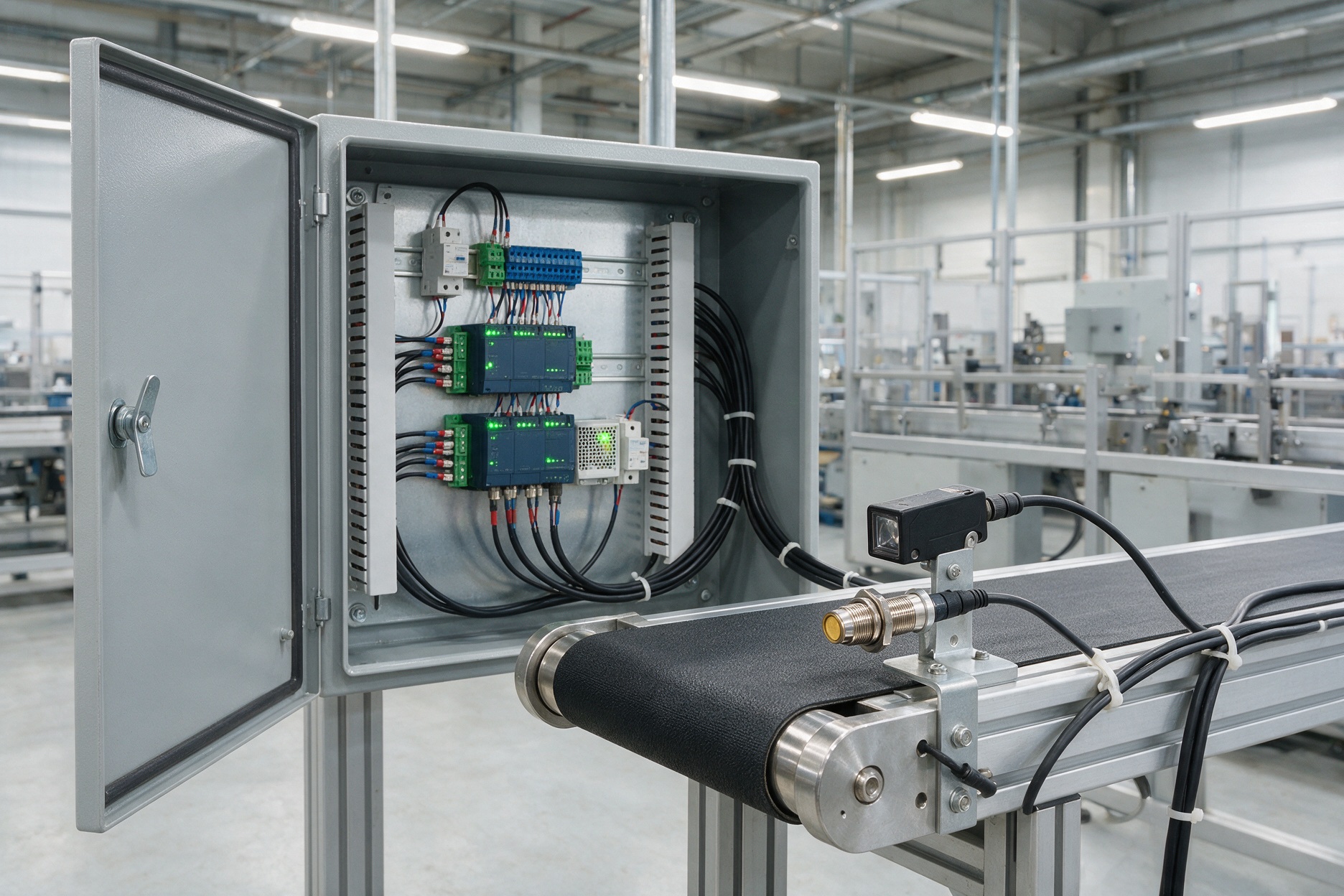

Senzorul trebuie ales împreună cu aplicația, schema electrică și mediul de lucru.

Oprirea unei linii de producție poate începe cu o piesă aparent neînsemnată: un senzor montat la câțiva milimetri de poziția corectă, conectat la intrarea greșită a PLC-ului sau ales pentru un material pe care nu îl poate detecta constant. Senzorii industriali nu se aleg doar după formă, preț sau distanța nominală de detecție.

Alegerea corectă pornește de la ce trebuie măsurat, continuă cu materialul și mediul de lucru și se termină cu verificarea semnalului în sistemul de automatizare. În acest ghid găsești criteriile de selecție, diferențele dintre principalele tipuri, regulile de montaj și pașii de punere în funcțiune.

Rezumat:

1. Aplicația dictează tipul senzorului. Prezența unei piese metalice, nivelul unui material vrac și temperatura unui proces cer principii de detecție diferite.
2. Compatibilitatea electrică trebuie verificată înainte de comandă. PNP, NPN, NO, NC, numărul de fire, tensiunea și tipul ieșirii trebuie să corespundă PLC-ului.
3. Montajul influențează direct fiabilitatea. Distanța față de țintă, ecranarea, vibrațiile și traseul cablului pot schimba comportamentul senzorului.
4. Un senzor bun nu compensează o aplicație definită greșit. Fără criterii măsurabile, alegerea rămâne o potrivire după catalog.

Cuprins:

• Cum definești aplicația înainte să alegi senzorul industrial
• Ce tip de senzor industrial se potrivește materialului și mediului
• Cum verifici conectarea senzorului industrial la PLC
• Cum montezi corect senzorii industriali pe utilaj
• Cum verifici semnalul și previi detecțiile false

Ghid rapid: alegerea senzorilor industriali



Cum definești aplicația înainte să alegi senzorul industrial

Primul pas nu este alegerea mărcii, ci descrierea exactă a punctului de măsurare. Notează ce obiect sau parametru trebuie detectat, cât de repede trece prin zona activă, ce distanță există între senzor și țintă și ce se întâmplă atunci când semnalul lipsește.

Un senzor de prezență poate comanda o oprire, o numărare, o schimbare de direcție sau o verificare de poziție. Aceeași piesă poate fi acceptată într-o etapă și respinsă în alta. De aceea, funcția din programul PLC trebuie stabilită înaintea alegerii modelului.

Senzori industriali pentru prezență, poziție și distanță

Pentru o aplicație de prezență, întrebarea este simplă: obiectul există sau nu în zona de detecție? Pentru o aplicație de poziție, trebuie să știi și unde se află obiectul, în ce direcție se deplasează și ce abatere este permisă.

Scrie criteriile într-o fișă de selecție, nu doar într-un mesaj scurt către furnizor:

• materialul și dimensiunea țintei;
• distanța nominală și distanța minimă acceptată;
• viteza de deplasare și frecvența de comutare;
• temperatura, praful, umezeala și agenții de curățare;
• tipul de semnal acceptat de intrarea PLC;
• modul de fixare și spațiul disponibil.

Pentru măsurare continuă, simpla detectare a prezenței nu este suficientă. Ai nevoie de un semnal proporțional, cum ar fi 4-20 mA sau 0-10 V, ori de o interfață digitală compatibilă cu sistemul de control.

Senzori industriali pentru presiune, temperatură și nivel

În cazul integrării senzorilor de presiune, domeniul de măsurare domeniul de măsurare trebuie să acopere valoarea normală de lucru, dar și variațiile care pot apărea în proces. Un senzor ales la limită poate satura ieșirea sau poate pierde informația tocmai în zona în care ai nevoie de ea.

Pentru traductoarele de presiune, surse tehnice din domeniu menționează ieșiri uzuale precum 4-20 mA și 0-10 V, precum și alimentarea de 24 V c.c. (DACPOL, 2021, verifică actualizarea în fișa tehnică a modelului). Nu transfera automat aceste valori la orice produs. Fișa tehnică a senzorului și schema modulului analogic au prioritate.

La temperatură, alegerea dintre PT100 și termocuplu depinde de domeniul de lucru, precizia cerută, timpul de răspuns și modulul de intrare disponibil. Pe site-ul clientului există o categorie dedicată pentru senzori de temperatură, însă compatibilitatea trebuie verificată separat pentru fiecare model.

La nivel, materialul schimbă complet alegerea. Un lichid omogen, pulberea fină, rumegușul și granulele pot produce reflexii, depuneri sau variații de densitate care influențează măsurarea. Pentru un rezervor sau un siloz, verifică și zona moartă a senzorului, nu doar distanța maximă declarată.

Un studiu despre selecția senzorilor pentru diagnosticarea defectelor arată că alegerea poate fi tratată ca o problemă cu mai multe criterii: calitatea informației, detectarea defectelor și costul total trebuie analizate împreună (Kulkarni, Terpenny și Prabhu, 2021). În practică, această regulă înseamnă să nu alegi senzorul înainte să definești ce decizie va lua automatizarea pe baza semnalului.

Ce tip de senzor industrial se potrivește materialului și mediului

Principiul de detecție trebuie să se potrivească țintei. Un senzor inductiv este o alegere firească pentru metal, dar nu este soluția universală pentru orice obiect. Un senzor optic poate detecta materiale diferite, însă praful, lumina ambientală și suprafețele lucioase trebuie luate în calcul.

Senzori inductivi și senzori capacitivi pentru obiecte diferite

Senzorii inductivi detectează obiecte metalice fără contact mecanic. Sunt folosiți frecvent pentru confirmarea poziției unor piese, detectarea dinților unei roți, verificarea prezenței unei componente sau numărarea obiectelor pe o linie.

Distanța nominală de detecție depinde de diametrul senzorului, construcția ecranată sau neecranată și materialul țintei. Oțelul, aluminiul și alama nu produc același răspuns la aceeași distanță. Pentru o piesă din aluminiu, de exemplu, nu presupune că distanța din catalog rămâne identică cu cea obținută pe o țintă din oțel.

Senzorii capacitivi pot detecta materiale metalice și nemetalice, inclusiv unele lichide, pulberi sau granule. Ei sunt utili când ținta nu poate fi detectată inductiv, dar sunt sensibili la reglaj, umiditate și depuneri pe suprafața activă.



Senzori fotoelectrici și senzori cu ultrasunete pentru distanță

Cunoscuți și sub denumirea de fotoelectrici, senzorii optici folosesc folosesc un fascicul luminos pentru a detecta întreruperea, reflexia sau revenirea luminii de la obiect. Variantele emitor-receptor, retroreflective și difuz-reflexive nu se montează în același mod și nu se comportă identic pe suprafețe lucioase.

Ultrasunetele sunt utile când culoarea sau transparența obiectului complică detecția optică. Totuși, forma obiectului, materialul absorbant, turbulențele și suprafețele înclinate pot schimba ecoul recepționat. Testează senzorul pe produsul real și în ritmul real al utilajului.

Senzori industriali de presiune și temperatură pentru procese continue

Senzorul de presiune trebuie ales împreună cu racordul mecanic, materialul membranei, domeniul de măsurare, tipul presiunii și semnalul transmis către automatizare. Diferența dintre presiune relativă, absolută și diferențială nu este una de catalog, ci schimbă interpretarea valorii măsurate.

Pentru temperatură, protecția sondei și poziția de montaj pot conta la fel de mult ca elementul sensibil. Dacă sonda este montată într-o zonă cu stratificare termică sau în apropierea unei surse locale de căldură, citirea poate fi corectă pentru acel punct, dar nereprezentativă pentru proces.

Un senzor industrial bun este cel care produce informația necesară în condițiile reale de lucru. Marca, forma carcasei și numărul de funcții vin după această verificare.

Cum verifici conectarea senzorului industrial la PLC

O mare parte dintre erorile de punere în funcțiune nu provin din principiul de detecție, ci din neconcordanța dintre ieșirea senzorului și intrarea PLC-ului. Înainte de conectare, compară schema senzorului cu schema modulului și identifică exact borna pentru alimentare, masă și semnal.

PNP și NPN la conectarea senzorilor industriali

Un senzor PNP livrează, de regulă, tensiune pozitivă către intrarea PLC atunci când este activat. Un senzor NPN comută, de regulă, intrarea către 0 V. Diferența trebuie să corespundă tipului de intrare digitală din modulul PLC.

Nu este suficient să citești doar „senzor cu 3 fire”. Numărul de fire nu îți spune automat dacă ieșirea este PNP sau NPN și nici dacă este normal deschisă sau normal închisă. Verifică schema producătorului și codul complet al modelului.

Alimentare, fire și ieșiri ale senzorilor industriali

Senzorii cu 2, 3 sau 4 fire au scheme diferite. Un model cu două fire poate avea alte cerințe față de unul cu trei fire, iar un senzor cu ieșire analogică nu se conectează la o intrare digitală obișnuită.

• Alimentarea: verifică domeniul de tensiune și polaritatea.
• Ieșirea: identifică PNP, NPN, releu, 4-20 mA sau 0-10 V.
• Logica: confirmă NO, NC sau ieșire configurabilă.
• Curentul: compară sarcina admisă de ieșire cu intrarea PLC.
• Referința: verifică masa comună și separarea circuitelor.

Pentru integrarea cu automatizarea, consultă și ghidul despre ce este un PLC. Nu înlocuiește manualul modulului, dar te ajută să separi senzorul, modulul de intrare și logica programată.



M8, M12 și protecția IP pentru senzorul industrial

Conectorul M8 sau M12 nu garantează singur compatibilitatea. Trebuie verificat numărul de pini, codificarea, schema de conexiuni și tipul cablului. Pe site-ul clientului apar produse cu M8, M12, M18 și M30, dar și modele PNP-NO cu trei fire. Aceste date descriu familii de produse concrete, nu o regulă pentru toate aplicațiile.

Protecția IP trebuie corelată cu mediul real: apă pulverizată, jet de spălare, pulberi conductoare, ulei, temperatură și vibrații. Un conector instalat cu garnitura deteriorată poate compromite protecția declarată a întregului ansamblu.

Dacă semnalul senzorului este afișat într-un sistem HMI sau SCADA, verifică și scalarea, filtrarea și timpul de răspuns. Un semnal electric corect poate fi interpretat greșit în program.

Cum montezi corect senzorii industriali pe utilaj

Montajul nu înseamnă doar fixarea carcasei într-un suport. Poziția senzorului stabilește geometria detecției, iar geometria determină dacă semnalul rămâne stabil atunci când apar vibrații, variații de temperatură sau toleranțe mecanice.

Distanța, axul și ținta pentru senzorii industriali

Montează senzorul astfel încât ținta să treacă prin zona activă în aceeași poziție la fiecare ciclu. Dacă piesa se apropie oblic sau lateral, distanța efectivă poate varia și poate produce comutări instabile.

Respectă distanța de montaj din fișa tehnică. La senzorii inductivi ecranați și neecranați, distanțele față de metalul din suport pot fi diferite. O piuliță, o șaibă sau o placă metalică aflată prea aproape de suprafața activă poate deveni o țintă falsă.

• folosește un suport rigid, fără joc mecanic;
• protejează carcasa de lovituri directe;
• păstrează accesul pentru reglaj și înlocuire;
• evită montarea în punctul cu cea mai mare vibrație;
• orientează cablul astfel încât să nu fie tensionat.

Ecranat și neecranat la montajul senzorilor industriali

La variantele ecranate, suprafața activă poate fi montată la nivelul metalului din suport, în limitele indicate de producător. Variantele neecranate pot avea o zonă laterală mai largă și cer distanțe suplimentare față de alte obiecte metalice.

Nu grupa mai mulți senzori inductivi fără să verifici distanța minimă dintre ei. Câmpurile electromagnetice se pot influența, mai ales când senzorii sunt apropiați și lucrează la frecvențe similare. Unele modele oferă funcții de sincronizare sau frecvențe diferite, dar acestea trebuie configurate conform manualului.

Un suport separat poate fi necesar pentru alinierea unui senzor optic sau ultrasonic. În demonstrația video analizată, suporturile și șuruburile erau prezentate ca accesorii separate pentru mai multe tipuri de senzori. Verifică din timp lista de accesorii, pentru că lipsa suportului poate întârzia punerea în funcțiune.

Cablarea și protecția mecanică la montajul senzorilor industriali

Separă cablurile de semnal de traseele de putere, în special de conductoarele motoarelor, contactoarelor și convertizoarelor de frecvență. Când traseul comun nu poate fi evitat, respectă regulile proiectului privind distanța, ecranarea și legarea la pământ.

Nu lăsa cablul să formeze o buclă lângă contactor sau lângă un conductor de alimentare al motorului. Fixează-l cu rază de curbură corectă și lasă suficientă rezervă pentru intervenție, fără să atârne în zona mobilă a utilajului.

După montaj, verifică următoarele:

1. strângerea mecanică a senzorului și a suportului;
2. poziția țintei în raport cu suprafața activă;
3. etanșarea conectorului și protecția cablului;
4. separarea traseului de semnal față de circuitele de putere;
5. posibilitatea de înlocuire fără demontarea altor echipamente.

Într-o instalație cu multe puncte de detecție, documentează poziția, codul produsului și reglajul fiecărui senzor. Această evidență scurtează intervenția atunci când un senzor trebuie schimbat.

Cum verifici semnalul și previi detecțiile false

Punerea în funcțiune trebuie făcută în două etape: verificarea electrică și verificarea procesului. LED-ul aprins pe senzor nu dovedește că PLC-ul primește semnalul corect, iar o valoare afișată în HMI nu dovedește că măsurarea este corect scalată.

Testarea electrică a senzorilor industriali

Înainte să pornești utilajul, măsoară tensiunea de alimentare și verifică polaritatea. Apoi acționează manual ținta, dacă procedura de securitate permite, și urmărește simultan LED-ul senzorului, intrarea PLC și starea din program.



Detecții false și pierderea semnalului la senzorii industriali

Detecția falsă poate proveni dintr-o țintă secundară, reflexii, depuneri, vibrații sau interferențe electrice. Dacă semnalul se schimbă fără ca piesa să fie prezentă, urmărește mai întâi poziția mecanică și traseul cablului, nu modifica imediat programul PLC.

Ce înveți din experiențele reale cu senzori industriali

Într-o discuție de pe Forum.MisiuneaCasa.Ro, utilizatorul Mosu Tuti a descris utilizarea unui senzor Hall BSM 237-239 împreună cu un magnet pentru detectarea trecerii unui vagon și comanda unui releu. Exemplul este vechi și aparține unei automatizări demonstrative, dar arată un principiu important: poziția magnetului față de senzor și repetabilitatea trecerii determină calitatea semnalului (Mosu Tuti, Forum.MisiuneaCasa.Ro, 17 februarie 2008, postarea despre senzorul Hall).

Pe forumul Hardware Upgrade, utilizatorul scilvio a descris o aplicație cu sondă de temperatură tip KJ, afișaj și alarmă la atingerea unei temperaturi setate. Discuția a pornit de la costul unei plăci dedicate și a ajuns la ideea unei soluții cu microcontroler, termocuplu și circuit de amplificare. Pentru industrie, exemplul subliniază diferența dintre un senzor, condiționarea semnalului și unitatea de control (scilvio, Hardware Upgrade, 12 decembrie 2008, discuția despre automatizarea cu senzor de temperatură).

Aceste experiențe nu înlocuiesc testarea, manualul producătorului sau proiectul electric. Ele arată însă de ce trebuie documentate ținta, montajul, semnalul și reacția sistemului, nu doar codul produsului.

Fișa minimă de punere în funcțiune:

• codul complet al senzorului și versiunea fișei tehnice;
• poziția mecanică și distanța față de țintă;
• tensiunea măsurată la borne;
• tipul de ieșire și starea logică;
• adresa intrării PLC și reacția programului;
• condițiile în care semnalul a fost testat.

Un sistem de automatizare poate avea un senzor corect ales și totuși să funcționeze greșit dacă intrarea, cablul sau logica nu sunt verificate împreună. Pentru monitorizare și interfață, poți consulta și materialul despre sisteme HMI și SCADA.

Selecția corectă a senzorului industrial începe cu o întrebare practică: ce decizie trebuie să ia automatizarea atunci când semnalul se schimbă? Dacă răspunsul este clar, alegerea tipului, a ieșirii și a montajului devine mult mai precisă. Dacă răspunsul este vag, nici cea mai lungă listă de specificații nu poate compensa lipsa unei aplicații definite.
