Montarea releului stabilizator de protectie la fluctuatii de tensiune in tabloul electric: ghid complet pentru instalatii electrice sigure la supratensiune

Te confrunti cu fluctuatii de tensiune care iti pun in pericol echipamentele electrice?

In contextul in care instalatiile electrice sunt supuse unor variatii tot mai mari de tensiune, protectia adecvata devine esentiala. Aceste fluctuatii pot genera daune semnificative, de la defectarea aparaturii industriale complexe pana la deteriorarea dispozitivelor electronice sensibile din locuinte.

De aceea, montarea unui releu de protectie reprezinta o solutie tehnica vitala pentru a preveni aceste riscuri si a asigura functionarea optima a instalatiei tale electrice.

In continuare, vei descoperi cum functioneaza un releu de protectie si cum il poti instala corect.

Rezumat

1. Releul de protectie la tensiune protejeaza instalatia si echipamentele impotriva supratensiunilor si subtensiunilor. Dispozitivul monitorizeaza constant tensiunea din retea si intrerupe alimentarea cand valorile ies din limitele sigure. Astfel previne arderea componentelor, defectarea echipamentelor si riscurile de incendiu.

2. Alegerea tipului de releu depinde de instalatie si de consumatori. Releele monofazate sunt potrivite pentru locuinte si spatii mici la 220–230 V. Releele trifazate sunt necesare in aplicatii industriale, unde protejeaza motoare si echipamente sensibile la dezechilibre de faze si variatii complexe de tensiune.

3. Montajul corect, configurarea si testarea sunt esentiale pentru protectie reala. Instalarea presupune evaluarea tabloului electric, realizarea conexiunilor corecte, setarea pragurilor de tensiune si a timpilor de intarziere. Testarea dupa montaj confirma functionarea corecta si asigura protectie pe termen lung.

Cuprins

• Ce este un releu protectie tensiune si cum functioneaza?

  • Ce este releul de protectie la tensiune sau siguranta stabilizatoare de tensiune?

  • Cum functioneaza un releu de protectie la tensiune?

• Tipuri de relee de protectie la fluctuatii de tensiune si aplicatiile lor specifice: relee de protectie monofazate si trifazate si alte dispozitive

  • Releul de protectie monofazat

  • Releul de protectie trifazat

  • Alte clasificari ale releelor de protectie la supratensiune sau la subtensiune

• Montarea unui releu de protectie sau stabilizator de tensiune: pregatirea instalatiei

  • Evaluarea preliminara inaintea montarii releului de protectie la tensiune

  • Materiale, unelte necesare si precautii inainte de montaj

• Procesul de instalare pas cu pas

  • Montarea releului de protectie la tensiune in tabloul electric

  • Realizarea conexiunilor electrice cu releul

  • Conectarea alimentarii de intrare a releului

  • Verificarea dupa montaj a releului de protectie la tensiune

• Configurarea si reglarea parametrilor de protectie pentru relee de tensiune la 220V sau alte amperaje

• Testarea si punerea in functiune a releelor

Ce este un releu protectie tensiune si cum functioneaza?

Fluctuatiile de tensiune pot avea diverse cauze, inclusiv suprasolicitarea retelei, conditii meteorologice extreme sau defectiuni la nivelul furnizorului de energie. Fara o protectie adecvata, echipamentele tale alimentate electric sunt vulnerabile la supratensiuni care pot duce la arderea componentelor electronice, reducerea duratei de viata a aparaturii sau chiar incendii.

Ce este releul de protectie la tensiune sau siguranta stabilizatoare de tensiune?

Releul de protectie la tensiune este un dispozitiv electronic inteligent, conceput pentru a monitoriza in permanenta tensiunea electrica din instalatia ta.

Principiul sau de functionare se bazeaza pe compararea valorilor masurate in timp real cu pragurile de referinta pe care le setezi, adaptate specificatiilor echipamentelor tale. Cand tensiunea depaseste aceste limite, fie prin crestere (supratensiune), fie prin scadere (subtensiune), releul activeaza instantaneu contactele sale si intrerupe circuitul electric. Astfel, consumatorii sunt izolati de conditiile periculoase din retea, prevenind daunele.

Cum functioneaza un releu de protectie la tensiune?

Detectia anomaliilor se realizeaza prin circuite electronice de precizie, care masoara tensiunea de intrare cu o frecventa ridicata, permitand identificarea rapida a oricaror abateri.

• Releele moderne utilizeaza microprocesoare pentru a analiza forma de unda a tensiunii, detectand nu doar depasiri simple ale pragurilor, ci si variatii rapide, asimetrii intre faze sau probleme de frecventa.

• Aceasta analiza avansata face diferenta dintre o protectie de baza si un sistem complex de monitorizare a calitatii energiei electrice.

De exemplu, un releu de protectie pentru tensiunea de 220V, frecvent utilizat in instalatiile monofazate, masoara continuu tensiunea intre faza si nul. Daca valoarea masurata iese din intervalul de protectie setat (de exemplu, sub 190V sau peste 250V), releul declanseaza dupa un timp de intarziere programabil.

Acest timp de intarziere este esential pentru a preveni declansarile false cauzate de fluctuatii momentane si pentru a permite retelei sa se stabilizeze inainte de a intrerupe alimentarea. Releele moderne cu afisaj digital iti permit sa vizualizezi in timp real tensiunea din retea, sa monitorizezi declansarile si sa identifici rapid problemele recurente.

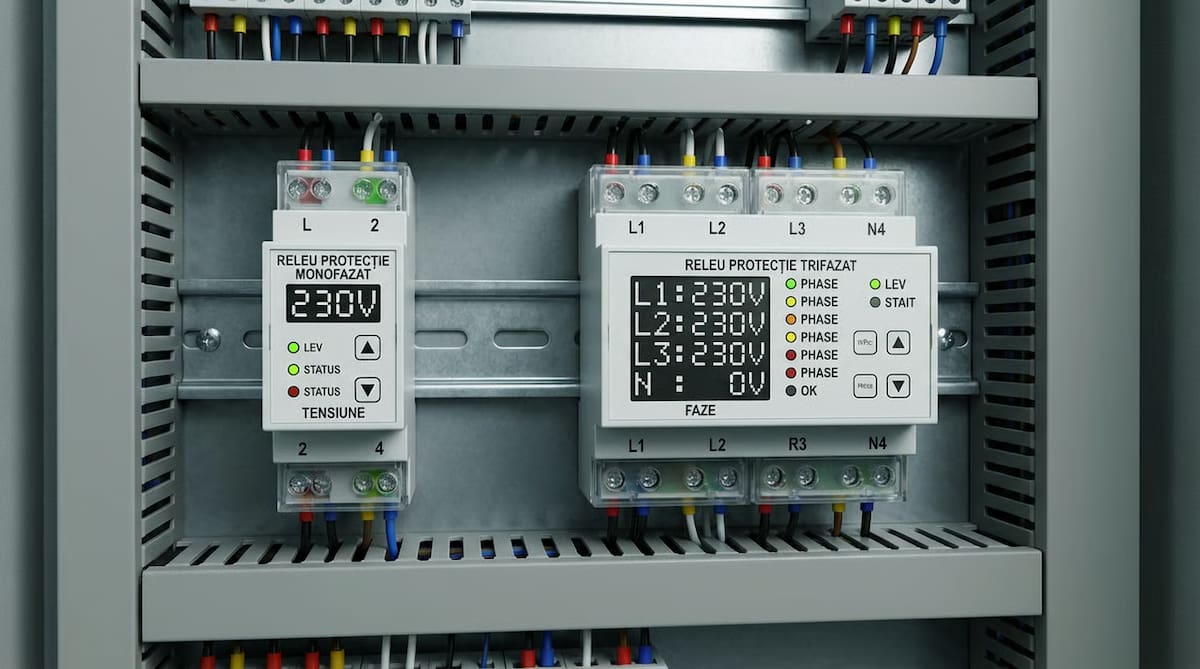

Tipuri de relee de protectie la fluctuatii de tensiune si aplicatiile lor specifice: relee de protectie monofazate si trifazate si alte dispozitive

Alegerea corecta a releului de protectie depinde de configuratia instalatiei tale electrice si de echipamentele pe care vrei sa le protejezi.

Releul de protectie monofazat

Releele monofazate sunt ideale pentru instalatiile rezidentiale si comerciale mici, unde alimentarea este de 220-230V.

Acestea monitorizeaza tensiunea intre faza si nul, oferind protectie pentru aparatura casnica, iluminat, echipamente IT si alti consumatori monofazati.

Instalarea unui releu monofazat in tabloul electric este simpla si ocupa putin spatiu, de obicei 2-3 module pe sina DIN. Pentru a face alegerea potrivita, este important sa intelegi diferentele fata de releele trifazate.

Releul de protectie trifazat

Pentru instalatiile industriale sau consumatorii de curent electric trifazic, ai nevoie de relee specializate care monitorizeaza simultan toate cele trei faze.

Acestea detecteaza supratensiunile si subtensiunile pe fiecare faza, dezechilibrele intre faze, inversarea succesiunii fazelor si lipsa unei faze. Protectia trifazata este esentiala pentru motoare electrice, echipamente de climatizare industriale si sisteme de automatizare, unde functionarea cu parametri anormali poate cauza daune severe sau accidente.

Pe langa aceste tipuri principale, exista si alte relee cu functii specifice.

Alte clasificari ale releelor de protectie la supratensiune sau la subtensiune

Releele de comanda

Modelele de relee de comanda sunt utilizate pentru controlul automat al circuitelor, permitand pornirea sau oprirea echipamentelor in functie de conditii predefinite. Acestea sunt esentiale in automatizarile industriale unde secventele de operare trebuie coordonate precis.

Releele de timp

Pe de alta parte, releele de timp adauga dimensiunea temporala in controlul circuitelor, permitandu-ti sa programezi intarzieri la pornire sau oprire, sa creezi cicluri repetitive sau sa implementezi secvente temporale complexe. In contextul protectiei la tensiune, functia de temporizare este integrata pentru a evita declansarile inutile cauzate de fluctuatii tranzitorii care se autocorecteaza rapid.

Releele de monitorizare

Releele de monitorizare supravegheaza diversi parametri electrici: curent, putere, factor de putere, frecventa sau temperatura. Acestea iti ofera o imagine completa asupra starii instalatiei tale si pot preveni problemele inainte ca acestea sa devina critice.

Integrarea unui releu de monitorizare alaturi de protectia la tensiune creeaza un sistem complet de management al calitatii energiei.

Releele de siguranta

Nu in ultimul rand, releele de siguranta sunt proiectate conform standardelor stricte pentru aplicatii unde fiabilitatea este vitala, avand redundanta incorporata si mecanisme de autodiagnosticare.

Cand alegi un stabilizator de tensiune pentru tabloul electric, analizeaza cu atentie caracteristicile fiecarui tip si alege solutia care se potriveste cel mai bine profilului tau de consum si nivelului de protectie necesar.

Montarea unui releu de protectie sau stabilizator de tensiune: pregatirea instalatiei

Pregatirea corecta a instalatiei electrice inainte de montarea releului de protectie este esentiala atat pentru succesul interventiei, cat si pentru siguranta ta.

Evaluarea preliminara inaintea montarii releului de protectie la tensiune

• Incepe cu o evaluare detaliata a tabloului electric existent, verificand spatiul disponibil pe sina DIN si identificand pozitia optima pentru montarea noului dispozitiv.

• Releul trebuie sa fie accesibil pentru citirea afisajului si pentru reglaje, dar protejat de socuri mecanice sau umiditate.

O inspectie atenta a starii tabloului este, de asemenea, foarte importanta.

• Examineaza cu atentie starea generala a tabloului electric.

• Verifica daca exista urme de supraincalzire pe conexiuni, daca izolatia cablurilor este intacta si daca toate componentele existente functioneaza corect.

• Coroziunea, praful metalic sau umiditatea indica probleme care trebuie rezolvate inainte de a adauga noi echipamente.

• Un tablou electric in stare precara poate compromite functionarea releului de protectie si poate crea riscuri suplimentare de siguranta. Identifica apoi circuitele pe care doresti sa le protejezi.

Identifica circuitul sau circuitele pe care doresti sa le protejezi si determina caracteristicile lor electrice: tensiunea nominala, curentul maxim si tipul de sarcina (rezistiva, inductiva sau capacitiva). Aceste informatii sunt esentiale pentru selectarea unui releu cu parametri adecvati. Pentru instalatiile monofazate standard la 220V, asigura-te ca releul ales poate gestiona curentul total al consumatorilor protejati.

Nu uita de instrumentele necesare.

Materiale, unelte necesare si precautii inainte de montaj

Pregateste toate instrumentele si materialele necesare inainte de a incepe lucrul:

• surubelnite izolate;

• clesti de electrician;

• multimetru digital;

• cabluri electrice de sectiune corespunzatoare (minimum 2.5 mm² pentru circuite de iluminat si prize, 4-6 mm² pentru circuite de forta);

• papuci de capat;

• etichete de marcare;

• echipament de protectie individuala (manusi dielectrice, ochelari de protectie).

Organizarea corecta a materialelor economiseste timp si reduce riscul de erori.

Atentie: nu incepe lucrul pana nu intrerupi alimentarea!

• Inainte de orice interventie in tabloul electric, intrerupe alimentarea generala actionand intrerupatorul principal si semnalizeaza clar ca se lucreaza la instalatie pentru a preveni reconectarea accidentala.

• Utilizeaza multimetrul pentru a verifica absenta tensiunii pe toate conductoarele pe care vei interveni - nu te baza niciodata doar pe pozitia intrerupatorului.

• Masoara tensiunea intre faza si nul, intre faza si pamant si intre nul si pamant pentru a te asigura ca circuitul este complet deenergizat.

Procesul de instalare pas cu pas a releului de protectie la tensiune

Acum ca ai pregatit instalatia, sa vedem cum se realizeaza montajul propriu-zis.

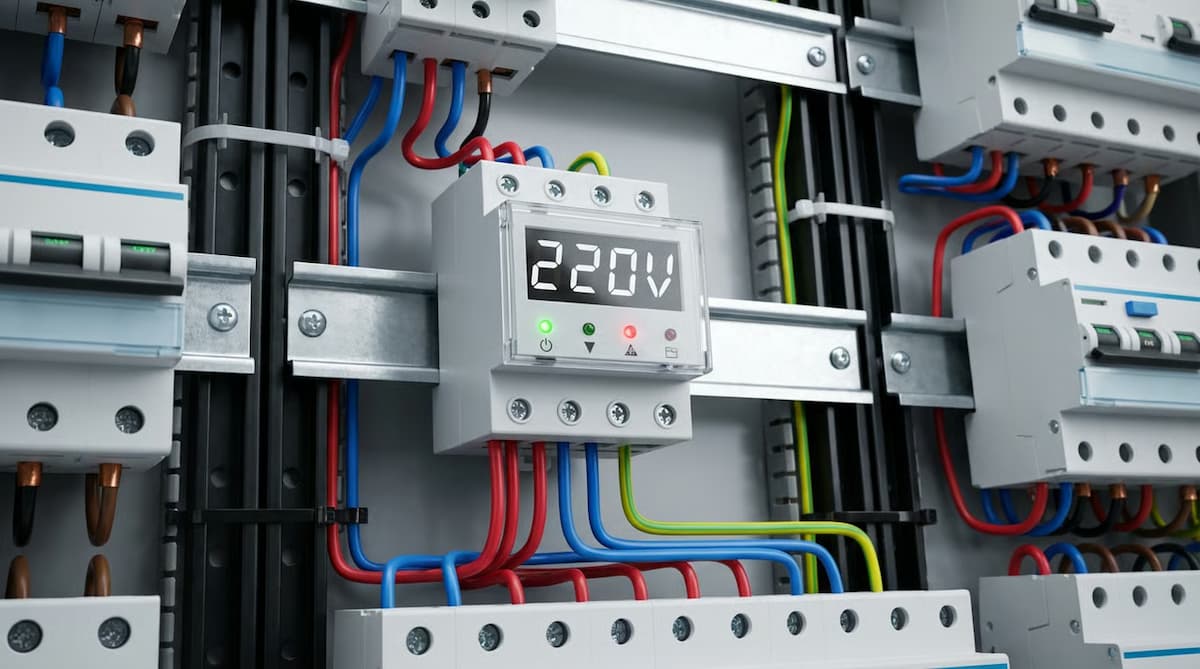

Montarea releului de protectie la tensiune in tabloul electric

Montarea fizica a releului de protectie incepe cu fixarea acestuia pe sina DIN din tabloul tau electric.

• Pozitioneaza releul in locul ales anterior, asigurandu-te ca clipsul de fixare se angajeaza corect pe sina.

• Apasa ferm pana auzi un clic caracteristic care confirma blocarea sigura.

• Verifica stabilitatea montajului tragand usor de releu - acesta nu trebuie sa se miste sau sa alunece pe sina.

Odata fixat releul, urmeaza conectarea electrica, un pas critic pentru functionarea corecta.

Realizarea conexiunilor electrice cu releul

Urmatorul pas critic este realizarea conexiunilor electrice conform schemei furnizate de producator.

• Identifica cu atentie bornele de intrare si iesire ale releului, precum si bornele pentru nul si, daca este cazul, pentru pamant.

• Majoritatea releelor moderne au bornele clar marcate: L-in pentru faza de intrare, N-in pentru nul de intrare, L-out pentru faza de iesire si N-out pentru nul de iesire.

• Respectarea acestei polaritati este esentiala pentru functionarea corecta a protectiei.

Pregateste apoi cablurile pentru conectare.

• Pregateste capetele cablurilor prin indepartarea izolatiei pe o lungime de aproximativ 10-12 mm si montarea papucilor de capat daca bornele releului sunt de tip surub.

• Pentru bornele cu arc (tip push-in), asigura-te ca conductorul este introdus complet pana la opritor.

• Strange suruburile bornelor cu un cuplu adecvat - suficient de ferm pentru a asigura contactul electric sigur, dar fara a deteriora filetul sau a deforma conductorul.

• Un surub prea strans poate rupe conductorul, in timp ce unul prea slab poate cauza supraincalziri si scantei.

Conectarea alimentarii de intrare a releului

Conecteaza mai intai alimentarea de intrare a releului la circuitul principal din tablou, respectand schema electrica.

• Faza de intrare se conecteaza la circuitul protejat prin intrerupatorul general sau printr-un intrerupator dedicat, in functie de configuratia dorita.

• Nulul de intrare se conecteaza la bara de nul a tabloului.

• Apoi, conecteaza iesirile releului la circuitul pe care doresti sa-l protejezi - acesta poate fi un singur circuit sau un grup de circuite, in functie de capacitatea releului si de arhitectura instalatiei tale.

• Inainte de a finaliza instalarea, verifica inca o data conexiunile.

Verificarea dupa montaj a releului de protectie la tensiune

Dupa finalizarea conexiunilor electrice, verifica inca o data fiecare legatura, asigurandu-te ca nu exista conductoare libere, ca izolatia nu este deteriorata in zona bornelor si ca toate suruburile sunt stranse corespunzator.

• Utilizeaza un multimetru setat pe functia de continuitate pentru a verifica ca nu exista scurtcircuite intre faza si nul sau intre faza si pamant.

• Aceasta verificare preventiva poate preveni declansari nedorite sau deteriorari ale releului la prima punere sub tensiune.

• Inainte de a reconecta alimentarea generala, asigura-te ca toate capacele de protectie ale tabloului sunt montate corect si ca nu exista parti sub tensiune accesibile.

• Marcheaza clar circuitul protejat de releu cu etichete adecvate, indicand functia releului si parametrii de protectie setati.

Odata montat releul, trebuie sa configurezi parametrii de protectie.

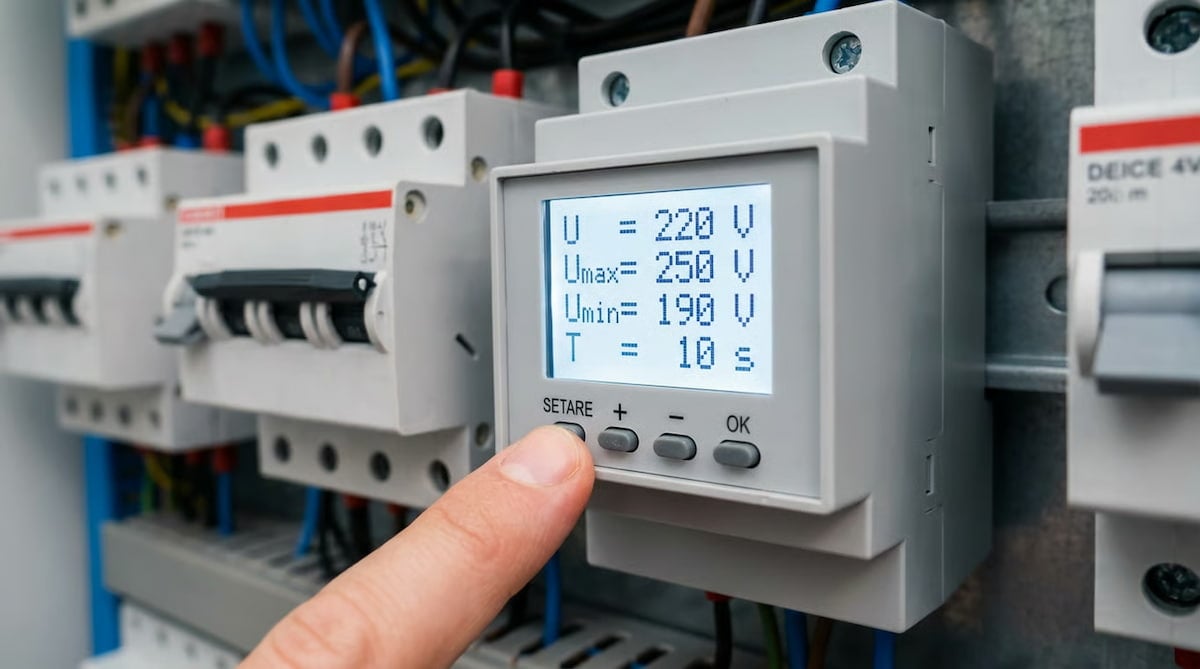

Configurarea si reglarea parametrilor de protectie pentru relee de tensiune la 220V sau alte amperaje

Configurarea corecta a parametrilor de protectie transforma releul dintr-un simplu intrerupator automat intr-un sistem inteligent adaptat nevoilor specifice ale instalatiei tale.

• Incepe prin stabilirea pragurilor de tensiune pentru supratensiune si subtensiune.

• Pentru o instalatie standard la 220V, pragul de supratensiune se seteaza de obicei intre 245-255V, in timp ce pragul de subtensiune se configureaza intre 180-195V.

• Aceste valori trebuie ajustate in functie de tolerantele echipamentelor pe care le protejezi - aparatura electronica sensibila necesita ferestre de protectie mai stramte, in timp ce echipamentele industriale robuste pot tolera variatii mai mari.

Un alt parametru important este timpul de intarziere.

Timpul de intarziere la declansare este un parametru crucial la releele de timp care echilibreaza protectia rapida cu evitarea declansarilor false.

• Seteaza o intarziere de 0.5-2 secunde pentru supratensiuni, permitand retelei sa se stabilizeze dupa fluctuatii tranzitorii cauzate de pornirea unor consumatori puternici sau de manevre in retea.

• Pentru subtensiuni, poti configura o intarziere mai mare (2-5 secunde) deoarece majoritatea echipamentelor tolereaza scaderi temporare de tensiune mai bine decat cresteri bruste.

Nu uita de temporizarea la reconectare. Multe relee moderne ofera si functia de temporizare la reconectare, care previne repornirea imediata a echipamentelor dupa o declansare.

• Configureaza acest parametru la 30-60 secunde pentru a permite stabilizarea completa a retelei si pentru a proteja echipamentele cu compresoare sau motoare de ciclurile rapide de pornire-oprire care pot reduce semnificativ durata lor de viata.

• Daca releul tau dispune de functii avansate precum detectia asimetriei de faze sau monitorizarea frecventei, configureaza si acesti parametri conform recomandarilor producatorului si specificatiilor echipamentelor protejate.

• Pentru instalatiile trifazate, asimetria maxima admisa intre faze se seteaza de obicei la 10-15%, in timp ce fereastra de frecventa acceptabila este 49-51 Hz pentru retelele de 50 Hz.

Dupa configurarea initiala, testeaza setarile in conditii reale de functionare si ajusteaza-le daca este necesar. Monitorizeaza comportamentul releului pe parcursul primelor zile de functionare si noteaza eventualele declansari, analizand cauzele acestora.

Testarea si punerea in functiune a releelor

Testarea riguroasa a releului de protectie inainte de punerea definitiva in functiune este esentiala pentru validarea instalarii corecte si pentru asigurarea protectiei efective a echipamentelor tale.

• Incepe prin reconectarea alimentarii generale si observa comportamentul releului la pornire.

• Majoritatea releelor moderne, in sepcial releele de monitorizare, folosite in medii de exploatare industriala, efectueaza o secventa de autodiagnosticare la pornire, afisand pe ecran diverse informatii sau simboluri care confirma functionarea corecta a circuitelor interne.

Verifica cu multimetrul tensiunea la bornele de iesire ale releului.

• Aceasta ar trebui sa fie identica cu tensiunea de intrare daca parametrii retelei sunt in limite normale.

• Masoara tensiunea intre faza si nul, apoi intre faza si pamant pentru a confirma ca toate conexiunile sunt corecte si ca nu exista probleme de izolatie.

• Daca releul are afisaj digital, compara valoarea afisata cu cea masurata de multimetru.

Testeaza functia de protectie la supratensiune simuland o crestere a tensiunii.

• Daca ai acces la un autotransformator variabil, creste treptat tensiunea de intrare pana la pragul de declansare setat.

• Cronometreaza timpul de la depasirea pragului pana la declansarea efectiva a releului si verifica ca acesta corespunde cu timpul de intarziere configurat.

• Daca nu dispui de echipament de testare specializat, poti verifica functionarea releului consultand istoricul de evenimente daca acesta dispune de memorie interna.

Testeaza si functia de reconectare automata.

• Dupa o declansare, releul ar trebui sa astepte timpul de temporizare setat si apoi sa reconecteze automat alimentarea daca tensiunea a revenit in limite normale.

• Observa secventa completa si asigura-te ca reconectarea se face fara scantei sau zgomote anormale la nivelul contactelor releului.

• Verifica functionarea corecta a tuturor indicatorilor luminosi si a afisajului.

• Releele moderne ofera indicatii vizuale pentru starea de functionare normala, pentru declansari si pentru diverse alarme.

Documenteaza rezultatele testelor intr-un registru de punere in functiune, notand data instalarii, parametrii configurati, rezultatele masuratorilor si orice observatii relevante. Aceasta documentatie va fi utila pentru interventiile de mentenanta viitoare si pentru diagnosticarea eventualelor probleme.

Programeaza verificari periodice ale functionarii releului. Sunt recomandate testari trimestriale pentru instalatii critice si semestriale pentru instalatii standard.

Montarea corecta a unui releu de protectie la tensiune in tabloul tau electric reprezinta o investitie esentiala in siguranta si longevitatea echipamentelor electrice. Prin urmarirea riguroasa a procedurilor de instalare, configurare si testare prezentate in acest ghid, asiguri o protectie eficienta impotriva fluctuatiilor de tensiune care pot cauza daune costisitoare sau chiar situatii periculoase.

Beneficiile pe termen lung ale acestei protectii depasesc cu mult costul initial al dispozitivului si al instalarii. Vei observa o reducere semnificativa a defectiunilor echipamentelor, o crestere a duratei de viata a aparaturii si o functionare mai stabila a intregii instalatii electrice.

Investitia ta in protectie la tensiune se va amortiza rapid prin evitarea reparatiilor costisitoare si prin cresterea fiabilitatii instalatiei tale electrice. Nu amana, protejeaza-ti investitia acum!
