Realizarea unei scheme corecte pentru tabloul electric monofazat reprezinta baza unei instalatii electrice sigure si eficiente. Fie ca este vorba despre o locuinta noua sau despre modernizarea unei instalatii existente, intelegerea principiilor de baza ale schemei electrice este importanta pentru orice proprietar sau electrician.

Un tablou electric monofazat bine proiectat nu doar ca asigura distributia corecta a energiei electrice, dar ofera si protectia necesara impotriva suprasarcinilor, scurtcircuitelor si a altor defectiuni care pot pune in pericol siguranta persoanelor si a bunurilor.

In acest ghid, vei descoperi pas cu pas cum sa proiectezi si sa implementezi o schema electrica monofazata, ce tipuri de sigurante electrice sunt necesare si cum sa le montezi corect. Vei invata despre rolul protectiei diferentiale si cum sa asiguri protectia impotriva electrocutarii.

Rezumat:

1. Siguranța generală se montează imediat după contor și are rolul de a proteja întreaga instalație electrică, permițând întreruperea completă a alimentării atunci când este necesar.

2. Siguranța diferențială este esențială în prevenirea electrocutărilor, deoarece detectează scurgerile de curent cauzate de defecte de izolație. Se montează între siguranța generală și circuitele individuale, monitorizând toate circuitele din aval și întrerupând curentul în caz de pericol.

3. Un tablou electric eficient include circuite separate pentru iluminat, prize și aparate mari consumatoare, fiecare protejat de o siguranță automată proprie.

4. Montajul tabloului trebuie să respecte poziționarea corectă a componentelor, codurile de culoare ale conductorilor și conexiuni bine izolate. După instalare, se impune testarea funcționării fiecărei siguranțe, în special a diferențialei, prin apăsarea butonului de test.

5. Siguranțele trebuie alese în funcție de consumul fiecărui circuit: 10–16A pentru iluminat, 16–20A pentru prize și 20–25A pentru aparate mari, cu circuite dedicate. Siguranța diferențială pentru uz casnic trebuie să aibă sensibilitatea de 30mA și un curent nominal cel puțin egal cu cel al siguranței generale.

Cuprins:

• Schema montaj sigurante automate in tabloul electric

• Schema legare siguranta diferentiala in tabloul monofazat

• Montajul tabloului electric monofazat - Pas cu pas

• Ce sigurante se pun la tabloul electric monofazat

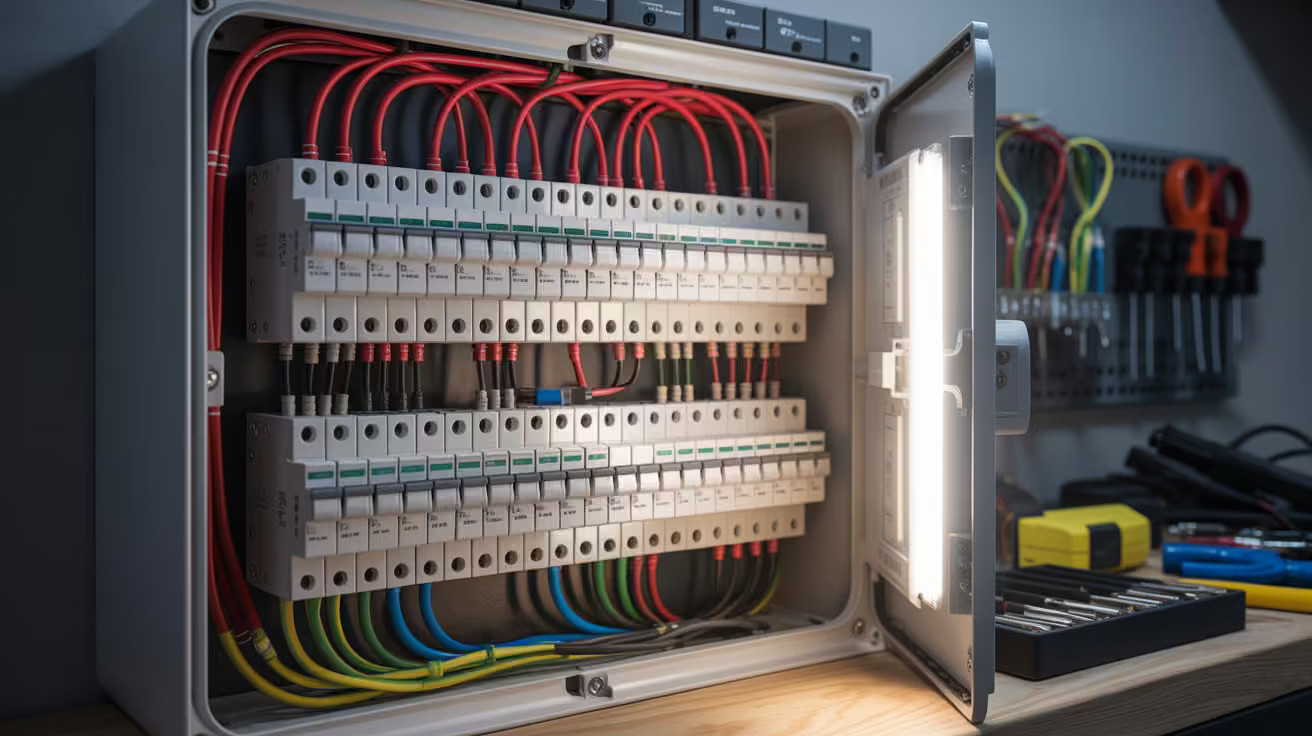

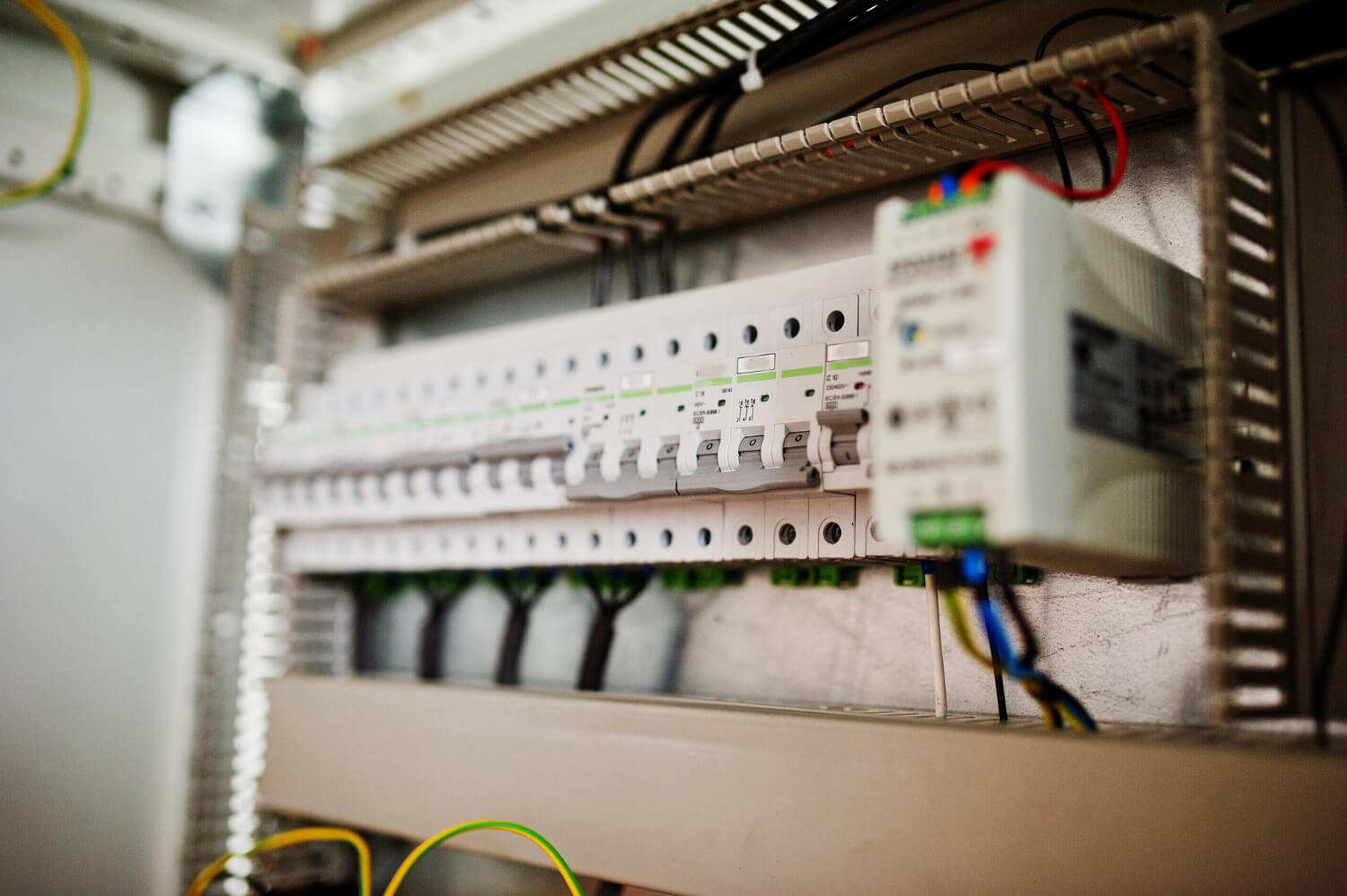

Schema montaj sigurante automate in tabloul electric

Schema de montaj pentru sigurante automate intr-un tablou electric monofazat trebuie sa respecte principii fundamentale de siguranta si functionalitate.

Poziționarea siguranței generale – primul pas în protecția instalației

Siguranta generala se pozitioneaza intotdeauna la intrarea in tablou, imediat dupa contor, reprezentand primul element de protectie al intregii instalatii. Aceasta siguranta are rolul de a proteja intreaga instalatie electrica din locuinta si de a permite deconectarea completa a alimentarii in caz de necesitate.

Este important sa alegi o siguranta generala adecvata, dimensionata in functie de consumul total al locuintei, pentru a preveni declansarile nedorite sau, mai grav, suprasolicitarea instalatiei.

Rolul siguranței diferențiale în prevenirea electrocutărilor

Dupa siguranta generala, schema de montaj prevede instalarea sigurantei diferentiale, care asigura protectia persoanelor impotriva electrocutarii. Aceasta configuratie permite ca siguranta diferentiala sa monitorizeze toate circuitele din aval si sa intervina automat in cazul unei defectiuni de izolatie.

Pozitionarea corecta a acestor elemente in schema este cruciala pentru functionarea optima a sistemului de protectie. O protectie diferentiala corect instalata poate preveni accidente grave, salvand vieti.

Distribuția pe circuite: iluminat, prize și consumatori mari

Circuitele individuale se conecteaza in aval de siguranta diferentiala, fiecare fiind protejat de propria siguranta automata. Schema trebuie sa prevada separarea clara a circuitelor pentru iluminat, prize si aparate cu consum mare, cum ar fi boilerul electric sau masina de spalat.

Aceasta separare permite o gestionare mai buna a sarcinilor electrice si faciliteaza depanarea in caz de defectiuni. Fiecare circuit individual trebuie sa aiba propria siguranta automata, dimensionata corespunzator consumului si sectiunii conductorilor utilizati. Asigura-te ca fiecare circuit este protejat corespunzator pentru a evita supraincarcarile si riscul de incendiu.

Pentru o schema de montaj eficienta, tine cont de urmatoarele aspecte: utilizeaza conductori de calitate, respecta codurile de culoare pentru identificarea fazei, nulului si a conductorului de protectie si asigura-te ca toate conexiunile sunt stranse si bine izolate.

Verifica periodic functionarea sigurantelor prin apasarea butonului de test al sigurantei diferentiale. In cazul in care observi anomalii, apeleaza imediat la un electrician autorizat. O instalatie electrica sigura este o investitie in protectia ta si a familiei tale!

Schema legare siguranta diferentiala in tabloul monofazat

Siguranta diferentiala joaca un rol de baza in schema tabloului electric, fiind elementul care asigura protectia persoanelor impotriva electrocutarii prin contact direct sau indirect cu partile aflate sub tensiune.

Schema de legare pentru siguranta diferentiala prevede conectarea acesteia intre siguranta generala si sigurantele automate ale circuitelor individuale, pozitie care ii permite sa monitorizeze toate circuitele din aval. Aceasta pozitionare strategica este importanta pentru o protectie eficienta, deoarece permite detectarea rapida a oricaror scurgeri de curent.

Care este principiul de functionare al sigurantei diferentiale?

Principiul de functionare al sigurantei diferentiale se bazeaza pe detectarea diferentei de curent intre conductorul de faza si cel de nul. In conditii normale de functionare, curentul care intra prin conductorul de faza este egal cu cel care iese prin conductorul de nul. Atunci cand apare o defectiune de izolatie sau un contact accidental cu o parte aflata sub tensiune, o parte din curent se scurge prin pamant, creand o diferenta intre curentii de faza si nul.

Siguranta diferentiala detecteaza aceasta diferenta si intrerupe automat circuitul, prevenind astfel electrocutarea.

Toti conductorii de nul - conectati la siguranta diferentiala

Schema tabloului electric trebuie sa prevada conectarea corecta a tuturor conductorilor de nul prin siguranta diferentiala. Este esential ca niciun conductor de nul sa nu ocoleasca siguranta diferentiala, deoarece aceasta ar putea cauza declansari intempestive sau, mai grav, ar putea compromite protectia oferita. De asemenea, schema trebuie sa asigure ca toate circuitele protejate de aceeasi siguranta diferentiala sa aiba conductorul de nul conectat prin aceeasi siguranta, evitand astfel interferentele intre circuite.

Alegerea corecta a sigurantei

Pentru a asigura o protectie completa, alege o siguranta diferentiala cu o sensibilitate adecvata, de obicei 30mA pentru uz casnic. Verifica periodic functionarea sigurantei prin apasarea butonului de test. Daca siguranta nu se declanseaza, este posibil sa fie defecta si trebuie inlocuita imediat.

Nu ignora niciodata semnele de defectiune ale sigurantei diferentiale, deoarece aceasta este ultima linie de aparare impotriva electrocutarii. O siguranta diferentiala functionala iti ofera liniste si siguranta.

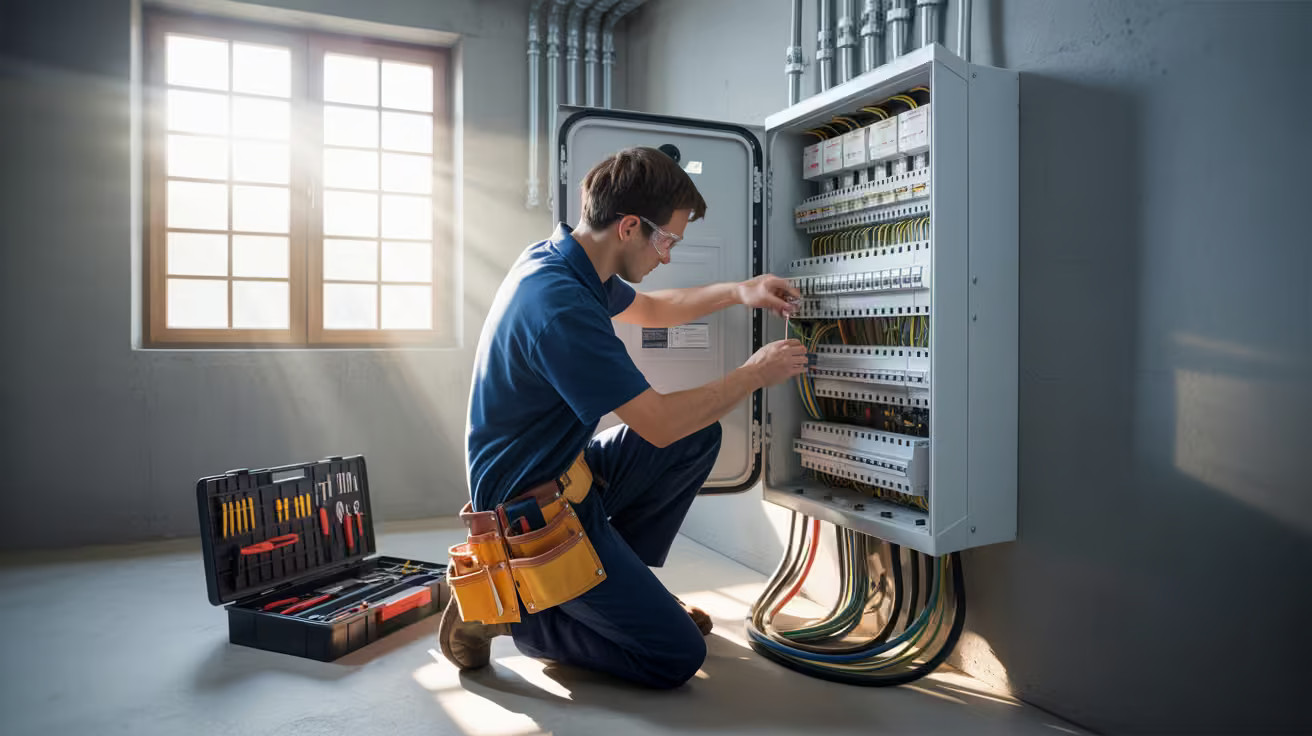

Montajul tabloului electric monofazat - Pas cu pas



Montajul tabloului electric incepe cu alegerea locatiei potrivite, care trebuie sa fie usor accesibila, ferita de umiditate si cu spatiu suficient pentru manevrarea in siguranta a componentelor. Tabloul monofazat se monteaza de obicei la o inaltime de aproximativ 1,5 metri de la pardoseala, intr-o zona unde nu exista riscul de deteriorare mecanica.

Locatia aleasa trebuie sa permita deschiderea completa a usii tabloului si sa ofere spatiu suficient pentru lucrul in siguranta. O locatie bine aleasa faciliteaza intretinerea si reparatiile ulterioare, asigurand accesul facil la componente.

Cum te pregatesti pentru montajul tabloului electric monofazat?

Pregatirea pentru montajul tabloului electric include verificarea tuturor componentelor necesare si a uneltelor adecvate. Inainte de inceperea lucrarilor, este obligatoriu sa se intrerupa alimentarea cu energie electrica de la siguranta generala sau de la contor. Aceasta masura de siguranta este fundamentala pentru prevenirea accidentelor electrice in timpul montajului.

Verificarea absentei tensiunii cu ajutorul unui tester de tensiune este o etapa obligatorie inainte de inceperea lucrarilor.

Fixarea tabloului de perete

Fixarea tabloului monofazat pe perete se realizeaza cu ajutorul unor suporturi adecvate, utilizand suruburi si dibluri dimensionate corespunzator greutatii tabloului si tipului de perete. Tabloul trebuie sa fie perfect vertical si stabil fixat, pentru a evita vibratiile si deformarile care ar putea afecta conexiunile electrice.

Dupa fixarea tabloului, se trece la montarea componentelor interne, incepand cu sina DIN pe care se vor fixa sigurantele automate.

Instalarea componentelor in interiorul tabloului

Instalarea componentelor in tabloul monofazat se face respectand schema electrica stabilita anterior. Se monteaza mai intai siguranta generala, urmata de siguranta diferentiala si apoi de sigurantele automate pentru fiecare circuit individual. Fiecare component trebuie sa fie fixat solid pe sina DIN si sa fie pozitionat conform schemei.

Conexiunile electrice se realizeaza cu conductori de sectiune adecvata, respectand culorile conventionale: maro sau negru pentru faza, albastru pentru nul si galben-verde pentru protectie.

Verificarea montajului

Verificarea finala a montajului include controlul tuturor conexiunilor, testarea functionarii fiecarei sigurante si verificarea continuitatii circuitelor. Dupa ce toate verificarile au fost efectuate cu succes, se poate restabili alimentarea cu energie electrica si se testeaza functionarea intregii instalatii.

Este recomandat sa se efectueze si un test al sigurantei diferentiale prin apasarea butonului de test, pentru a verifica functionarea corecta a acestui important element de protectie. O verificare amanuntita te asigura ca totul functioneaza in parametri optimi si ca instalatia electrica este sigura pentru utilizare.

Ce sigurante se pun la tabloul electric monofazat

Siguranta generala reprezinta primul element de protectie si trebuie sa fie dimensionata in functie de puterea maxima contractata cu furnizorul de energie electrica. De obicei, aceasta siguranta are o valoare nominala cuprinsa intre 25A si 63A, in functie de necesarul de putere al locuintei.

O siguranta generala subdimensionata se va declansa frecvent, intrerupand alimentarea, in timp ce una supradimensionata nu va oferi protectie adecvata in caz de suprasarcina.

Tipuri de sigurante folosite

Pentru circuitele de iluminat se utilizeaza de obicei sigurante automate de 10A sau 16A, in functie de numarul si puterea corpurilor de iluminat conectate.

Circuitele pentru prize necesita sigurante de 16A sau 20A, dimensionate in functie de aparatele care vor fi conectate si de sectiunea conductorilor utilizati.

Aparatele cu consum mare de energie, cum ar fi boilerul electric, masina de spalat sau cuptorul electric, necesita circuite dedicate cu sigurante dimensionate corespunzator. Un boiler electric de 2000W va necesita o siguranta de minimum 16A, in timp ce un cuptor electric de 3000W va necesita o siguranta de 20A sau chiar 25A.

Aceste aparate trebuie sa aiba circuite separate pentru a evita suprasarcina celorlalte circuite din locuinta. Circuitele dedicate asigura functionarea sigura si eficienta a aparatelor mari consumatoare, prevenind astfel riscul de incendiu.

Siguranta diferentiala este un element obligatoriu in orice tablou electric modern si trebuie sa aiba o sensibilitate de 30mA pentru protectia persoanelor. Curentul nominal al sigurantei diferentiale trebuie sa fie egal sau superior cu cel al sigurantei generale, pentru a nu limita functionarea instalatiei.

De exemplu, daca siguranta generala este de 40A, siguranta diferentiala trebuie sa fie de minimum 40A. Alegerea unei sigurante diferentiale de tip A este recomandata pentru locuintele moderne, deoarece ofera protectie si impotriva curentilor diferentiali pulsatori generati de aparatele electronice. Pentru a completa instalatia electrica, poti opta pentru ultraterminale (prize, intrerupatoare) de calitate, care sa asigure siguranta si functionalitatea circuitelor electrice.

Schema tabloului electric monofazat reprezinta baza unei instalatii electrice sigure si eficiente, iar respectarea principiilor de proiectare si montaj este importanta pentru functionarea optima a sistemului.

Montajul trebuie realizat cu atentie la detalii, respectand normele de siguranta si utilizand componente de calitate, certificate conform standardelor europene. O instalatie electrica bine realizata iti ofera liniste si siguranta, protejandu-te pe tine si pe cei din jur.
