Cand proiectezi sau verifici un tablou electric, unul dintre cele mai importante concepte este selectivitatea protectiilor. Modul in care sunt coordonate siguranta generala, protectiile diferentiale si sigurantele automate de pe circuite influenteaza direct siguranta, continuitatea alimentarii si comportamentul instalatiei in caz de defect.

Fara o selectivitate corect realizata, un defect minor pe un singur circuit poate duce la deconectarea intregii instalatii. Acest lucru poate crea probleme serioase atat in aplicatii rezidentiale, cat si in instalatii profesionale sau industriale.

Acest articol explica pe scurt cum functioneaza selectivitatea in tabloul electric, cum se aleg corect protectiile si cum se realizeaza o schema corecta. Astfel, instalatia devine sigura, stabila si usor de intretinut.

Rezumat:

1. Selectivitate: In tabloul electric inseamna ca, in cazul unui defect, se deconecteaza doar circuitul afectat, fara a opri intreaga instalatie.

2. Tipuri: Selectivitatea poate fi totala sau partiala, in functie de nivelul de coordonare si de curentul la care actioneaza protectiile.

3. Coordonare: Functionarea corecta depinde de ierarhizarea protectiilor, astfel incat cele din aval sa declanseze inaintea celor din amonte.

4. Curbe B si C: Alegerea corecta a curbelor de declansare ajuta la evitarea opririlor nejustificate si la protectia eficienta a consumatorilor.

5. Beneficiu: O selectivitate bine realizata asigura siguranta sporita, continuitatea alimentarii si o diagnosticare mai usoara a defectelor.

Cuprins:

• Ce este selectivitatea protectiilor in tabloul electric?

• Tipuri de sigurante electrice si curbe de declansare (B vs C)

• Schema tablou electric cu diferential si siguranta generala

• RCCB sau RCBO pe general - ce alegi?

• Ce sigurante se folosesc la prize si becuri?

• Dimensionarea sigurantelor - la cati kW rezista o siguranta de 25A

• Selectivitatea intre sigurante automate - cum se aplica in practica

Ce este selectivitatea protectiilor in tabloul electric?

Selectivitatea protectiilor dintr-un tablou electric reprezinta capacitatea instalatiei de a izola doar circuitul unde apare un defect, fara a opri intreaga alimentare. Practic, este deconectata doar zona afectata, iar restul instalatiei continua sa functioneze normal.

Acest principiu se bazeaza pe o organizare ierarhica a dispozitivelor de protectie montate in serie. Pe scurt, protectiile din aval trebuie sa actioneze primele in cazul unui defect, atat prin pragul de curent, cat si prin timpul de declansare, inaintea celor din amonte. Pentru a obtine acest comportament, se folosesc sigurante automate calibrate corect pentru fiecare nivel al instalatiei.

Exista doua tipuri principale de selectivitate:

• Selectivitate totala, atunci cand protectia din amonte nu declanseaza niciodata pentru un defect localizat in aval.

• Selectivitate partiala, cand coordonarea este asigurata doar pana la un anumit nivel al curentului de scurtcircuit.

Un exemplu frecvent este utilizarea unui intreruptor diferential de 30 mA pe circuitele de prize, combinat cu o protectie generala de 300 mA de tip Selectiv (notat cu "S"). Acest tip special din amonte are o usoara intarziere la declansare, asigurand astfel ca la un defect va cadea doar circuitul final de 30 mA afectat, evitand oprirea intregii instalatii.

In practica de santier, o selectivitate corecta aduce mai multe beneficii: reduce intreruperile, simplifica identificarea defectelor si creste nivelul de siguranta atat pentru utilizatori, cat si pentru echipamente.

Tipuri de sigurante electrice si curbe de declansare (B vs C)

Alegerea corecta a sigurantelor electrice este importanta pentru functionarea corecta a unei instalatii si pentru obtinerea unei bune selectivitati intre protectii.

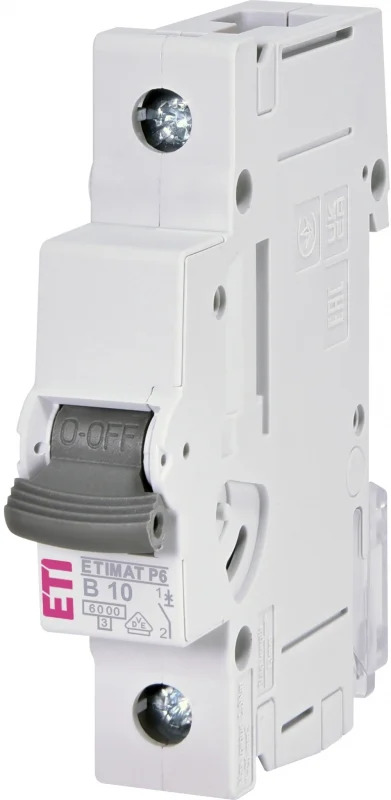

Sursa foto: Tablourielectrice.ro

In functie de arhitectura tabloului, se pot alege sigurante monopolare pentru circuite simple sau sigurante bipolare pentru o sectionare completa a fazei si a nulului.

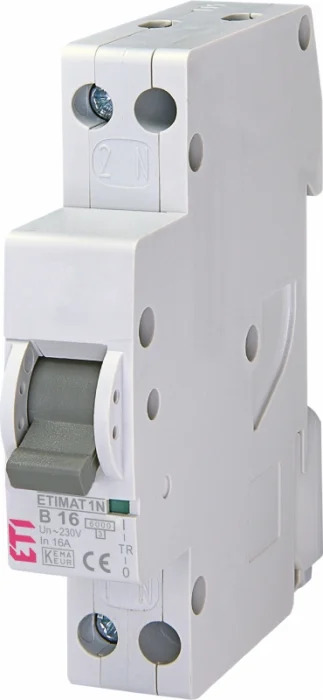

Sursa foto: Tablourielectrice.ro

Sigurantele cu curba B declanseaza rapid la valori de aproximativ 3-5 ori curentul nominal. Acestea sunt utilizate in general in instalatii rezidentiale, pentru circuite cu sarcini rezistive precum iluminatul, prizele obisnuite sau aparatura electronica. Acesti consumatori nu produc varfuri mari de curent la pornire, astfel incat curba B ofera o protectie eficienta si stabila, fara declansari inutile.

Sigurantele cu curba C permit varfuri de curent mai mari, de aproximativ 5–10 ori curentul nominal, inainte de declansarea instantanee. Ele sunt recomandate pentru circuite cu sarcini inductive, cum ar fi motoarele, pompele sau transformatoarele, unde apar curenti mari la pornire.

Folosirea corecta a acestor curbe ajuta la evitarea declansarilor nedorite si la o functionare mai stabila a instalatiei. In acelasi timp, alegerea gresita poate duce fie la intreruperi inutile, fie la o protectie insuficient de rapida in caz de defect.

Schema tablou electric cu diferential si siguranta generala

O schema corecta pentru un tablou electric cu diferential respecta o ordine clara a elementelor de protectie:

Alimentare din retea → Intreruptor general → Dispozitiv diferential (RCD) → Sigurante automate pe circuite → Consumatori

Aceasta succesiune asigura functionarea corecta a protectiilor, fiecare intervenind doar in zona pentru care este proiectata. Pentru a realiza fizic aceste legaturi si punti intre module, se utilizeaza diverse accesorii din categoria de aparataj modular divers.

Intreruptorul general se monteaza obligatoriu in amonte, avand rolul de a proteja intreaga instalatie la suprasarcini si scurtcircuite. Pe de alta parte, montarea de intreruptoare automate diferentiale are rolul esential de a detecta curentii de defect (pierderi catre pamant) si de a proteja persoanele impotriva electrocutarii.

La cablarea corecta a unui RCD, conductorul de protectie (PE, galben-verde) se leaga direct la bara de impamantare si nu trece prin dispozitivul diferential. De asemenea, nulul (N) fiecarui circuit protejat trebuie sa fie separat si sa nu fie comun cu alte circuite, altfel pot aparea declansari nejustificate.

Pasi de baza pentru realizarea schemei corecte:

1. Se conecteaza alimentarea din retea la intreruptorul general.

2. Din intreruptorul general se alimenteaza intrarea RCD-ului.

3. PE se conecteaza direct la bara de impamantare, fara a trece prin RCD.

4. Din iesirea RCD-ului se distribuie circuitele prin sigurante automate (MCB).

5. Fiecare circuit (iluminat, prize, consumatori mari) are protectie separata.

6. Nulul fiecarui circuit ramane dedicat si nu se leaga intre circuite.

7. Se respecta codul de culori: maro/negru (faza), albastru (nul), galben-verde (PE).

8. Fiecare circuit este etichetat clar in tablou.

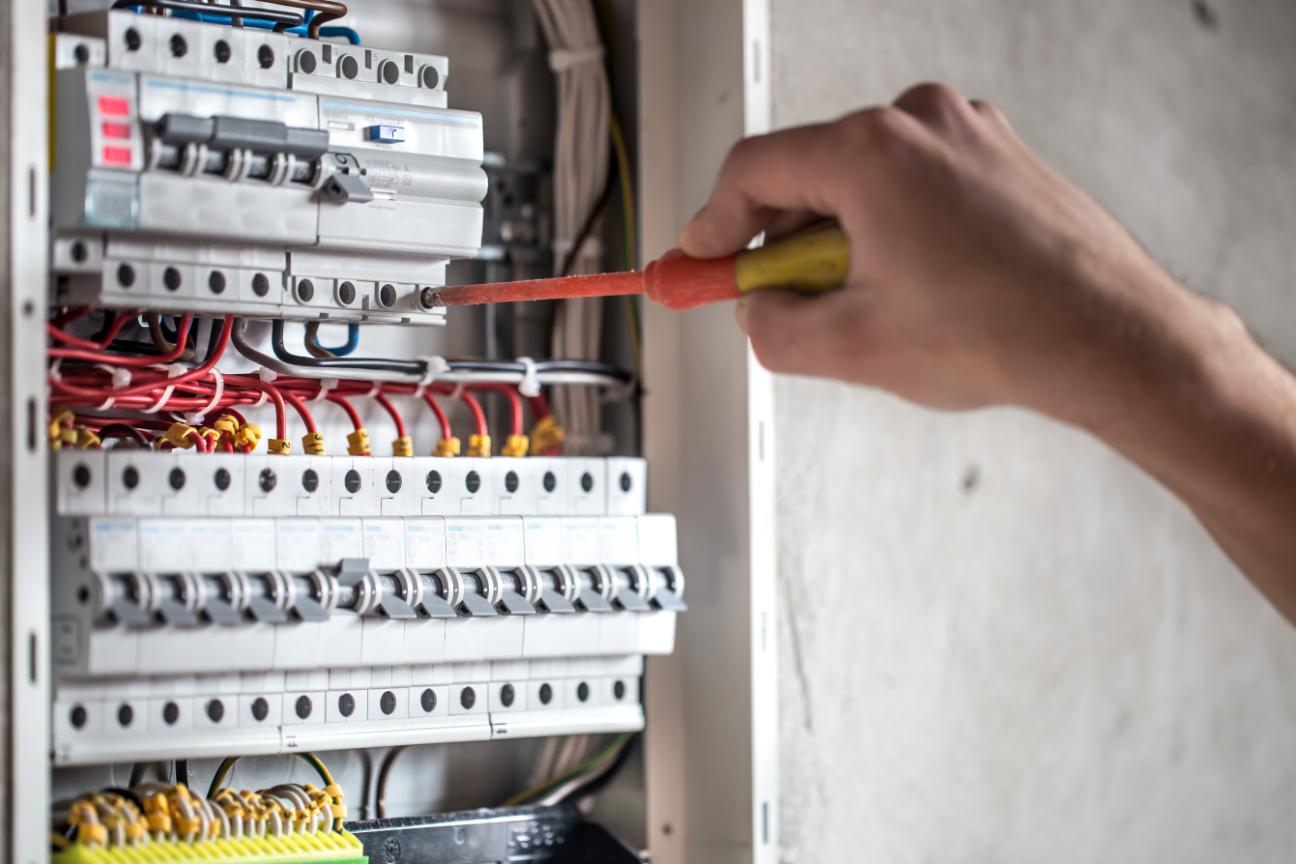

Sursa foto: Magnific.com

In practica, un tablou monofazat pentru locuinta include de obicei: un intreruptor general bipolar, un RCD de 30 mA si mai multe MCB-uri separate pentru iluminat, prize si consumatori puternici. In sistemele trifazate, se folosesc protectii tetrapolare si distributie pe faze.

RCCB sau RCBO pe general - ce alegi?

Alegerea dintre RCCB si RCBO pentru protectia generala a tabloului electric influenteaza atat nivelul de protectie, cat si flexibilitatea instalatiei.

Un dispozitiv de tip protectii diferentiale RCCB (Residual Current Circuit Breaker) asigura exclusiv protectia la curenti reziduali, fara protectie la supracurent. Din acest motiv, trebuie utilizat impreuna cu intreruptoare automate magnetotermice (MCB) separate pentru fiecare circuit. Aceasta solutie ofera o mai buna selectivitate, deoarece protectia diferentiala si cea la suprasarcina pot fi dimensionate independent.

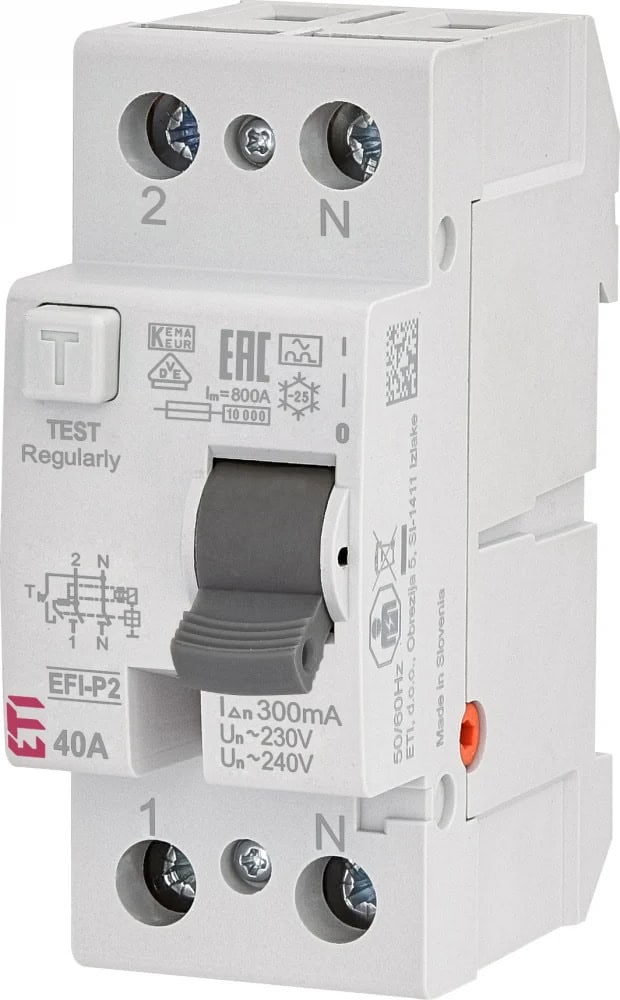

Sursa foto: Tablourielectrice.ro

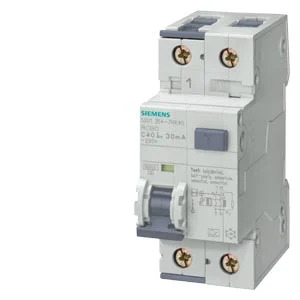

Optiunea pentru protectii diferentiale RCBO (Residual Current Breaker with Overcurrent protection) combina intr-un singur dispozitiv atat protectia diferentiala, cat si cea magnetotermica. Este o solutie mai compacta si economica din punct de vedere al spatiului din tablou, dar ofera o flexibilitate mai redusa in coordonarea protectiilor generale.

Sursa foto: Tablourielectrice.ro

In practica, pe pozitia de general, se utilizeaza frecvent un RCCB de 300 mA (tip A sau tip B), avand rol de protectie la incendiu pentru intreaga instalatie. Circuitele finale sunt apoi protejate individual cu dispozitive de 30 mA, pentru siguranta persoanelor. Variantele de 100 mA pot fi folosite ca solutie intermediara, in instalatii unde este necesar un echilibru intre sensibilitate si evitarea declansarilor nedorite.

Ce sigurante se folosesc la prize si becuri?

Alegerea sigurantelor pentru circuitele de prize si iluminat depinde de tipul consumatorilor si de sarcina fiecarui circuit.

Pentru iluminat (becuri)

Se foloseste de regula un intreruptor automat (MCB) monopolar sau 1P+N, de 10A cu curba B. Acest tip de protectie este potrivit deoarece circuitele de iluminat au consum redus si nu genereaza varfuri mari de curent la pornire, iar curba B asigura o declansare rapida si precisa.

Pentru prizele generale

Se utilizeaza in mod obisnuit un MCB de 16A cu curba B, suficient pentru majoritatea aparatelor electrocasnice uzuale din locuinte.

Pentru consumatorii mari (precum cuptoare electrice, masini de spalat, boilere)

Sunt necesare circuite dedicate cu sigurante de maximum 16A (curba B sau C), deoarece prizele standard de perete din locuinte sunt proiectate sa suporte un curent de maximum 16A. Sigurantele mai mari, precum o siguranta automata de 25A sau 20A, se instaleaza pe aceste linii exclusiv daca echipamentele (cum sunt plitele cu inductie) au conexiune directa si fixa intr-o doza de borne (fara priza clasica) si sunt cablate cu conductori grosi de minimum 4 mm².

Dimensionarea sigurantelor - la cati kW rezista o siguranta de 25A

Pentru a afla la cati kW rezista o siguranta de 25A, se foloseste formula P = U × I. La tensiunea nominala de 230V din Romania, rezulta teoretic aproximativ 5.750 W (5,75 kW) pentru un circuit monofazat. In practica, se recomanda incarcarea la maximum 80% din capacitatea nominala, adica aproximativ 4,6 kW utilizabili in siguranta, pentru a preveni incalzirea excesiva a conexiunilor si pentru a asigura o functionare stabila pe termen lung - un aspect important atat pentru tabloul electric de apartament, cat si pentru tabloul electric de casa.

Pentru circuite trifazate, formula devine P = √3 × U × I, ceea ce inseamna aproximativ 17,3 kW teoretic sau 13-14 kW in exploatare sigura.

Sectiunea cablurilor trebuie corelata obligatoriu cu calibrul sigurantei: o siguranta de 25A necesita conductori de minimum 4 mm² cupru, conform IEC 60364. Un cablu subdimensionat anuleaza protectia oferita de siguranta, deoarece se poate deteriora termic inainte ca aceasta sa declanseze.

Pentru dimensionarea corecta a instalatiei, este importanta alegerea adecvata a protectiilor din tabloul electric, in functie de tipul consumatorilor si de configuratia circuitelor.

Selectivitatea intre sigurante automate - cum se aplica in practica

Selectivitatea intre sigurantele automate se realizeaza printr-o esalonare corecta a curentilor nominali pe verticala instalatiei electrice. In practica, siguranta din aval trebuie sa aiba un curent nominal semnificativ mai mic decat cea din amonte, astfel incat in caz de defect sa actioneze doar protectia cea mai apropiata de zona afectata.

O regula practica frecvent utilizata este un raport de aproximativ 1:1,6 intre treptele de protectie. De exemplu, un MCB de 16A pe un circuit de prize poate fi amplasat in aval fata de o protectie generala de 40A. In acest fel, se asigura o separare corecta a nivelurilor de interventie. Pentru o selectivitate corecta, este importanta si diferenta de timp de declansare intre dispozitivele consecutive, care trebuie sa fie de minimum 0,04 secunde.

Rolul protectiei diferentiale in selectivitate

Protectia diferentiala (RCD) are rolul de a proteja impotriva curentilor reziduali si de a asigura siguranta persoanelor. In configuratii corecte, un RCD de 30 mA montat pe circuitele finale va declansa inaintea unui diferential general de 300 mA, limitand astfel deconectarea doar la zona afectata.

Aspecte importante in practica:

• Respectarea raportului de dimensionare intre sigurante (minimum 1:1,6).

• Asigurarea unei diferente de timp de declansare de cel putin 0,04 s.

• Utilizarea corecta a curbelor timp-curent din fisele tehnice.

• Verificarea compatibilitatii intre producatori diferiti - in functie de preferinte sau specificatiile proiectului, se poate opta pentru sigurante automate Siemens recunoscute pentru precizia lor industriala, sau pentru gamele de sigurante automate ETI, apreciate pentru raportul excelent calitate-pret in aplicatii rezidentiale si comerciale.

• Mentenanta periodica (test lunar al RCD si verificarea conexiunilor).

In proiecte reale, producatori de top ofera documentatii detaliate pentru coordonarea protectiilor, insa este critic ca selectivitatea sa fie verificata si adaptata pentru fiecare configuratie concreta de tablou electric.



Selectivitatea protectiilor in tabloul electric este un principiu esential pentru orice instalatie bine proiectata. Atunci cand siguranta generala, protectiile diferentiale si sigurantele de pe circuite sunt corect coordonate, defectele sunt izolate local, iar restul instalatiei ramane functionala.

Aplicarea corecta a ierarhiei de protectii, alegerea curbelor potrivite, respectarea schemelor de cablare si verificarea periodica a echipamentelor sunt elemente care asigura o instalatie sigura, stabila si predictibila in exploatare.

In final, selectivitatea nu este doar o cerinta tehnica, ci o conditie de baza pentru orice tablou electric modern, fie el rezidential sau industrial.



Referinte:

• IEC 60898-1 - Electrical accessories - Circuit-breakers for overcurrent protection for household and similar installations.

• IEC 61008-1 - Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs).

• IEC 60364-4-41 - Low-voltage electrical installations. Protection for safety - Protection against electric shock.
