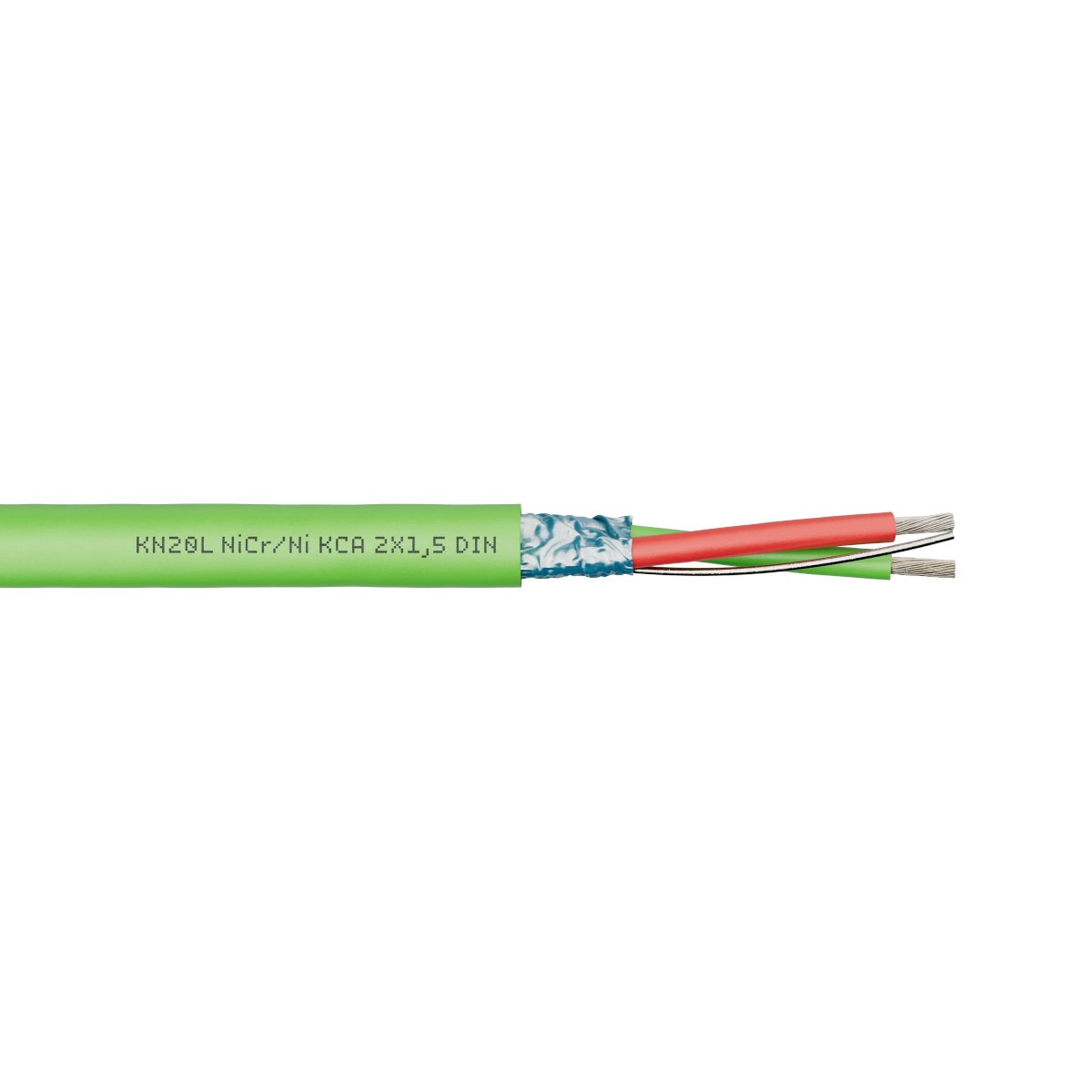

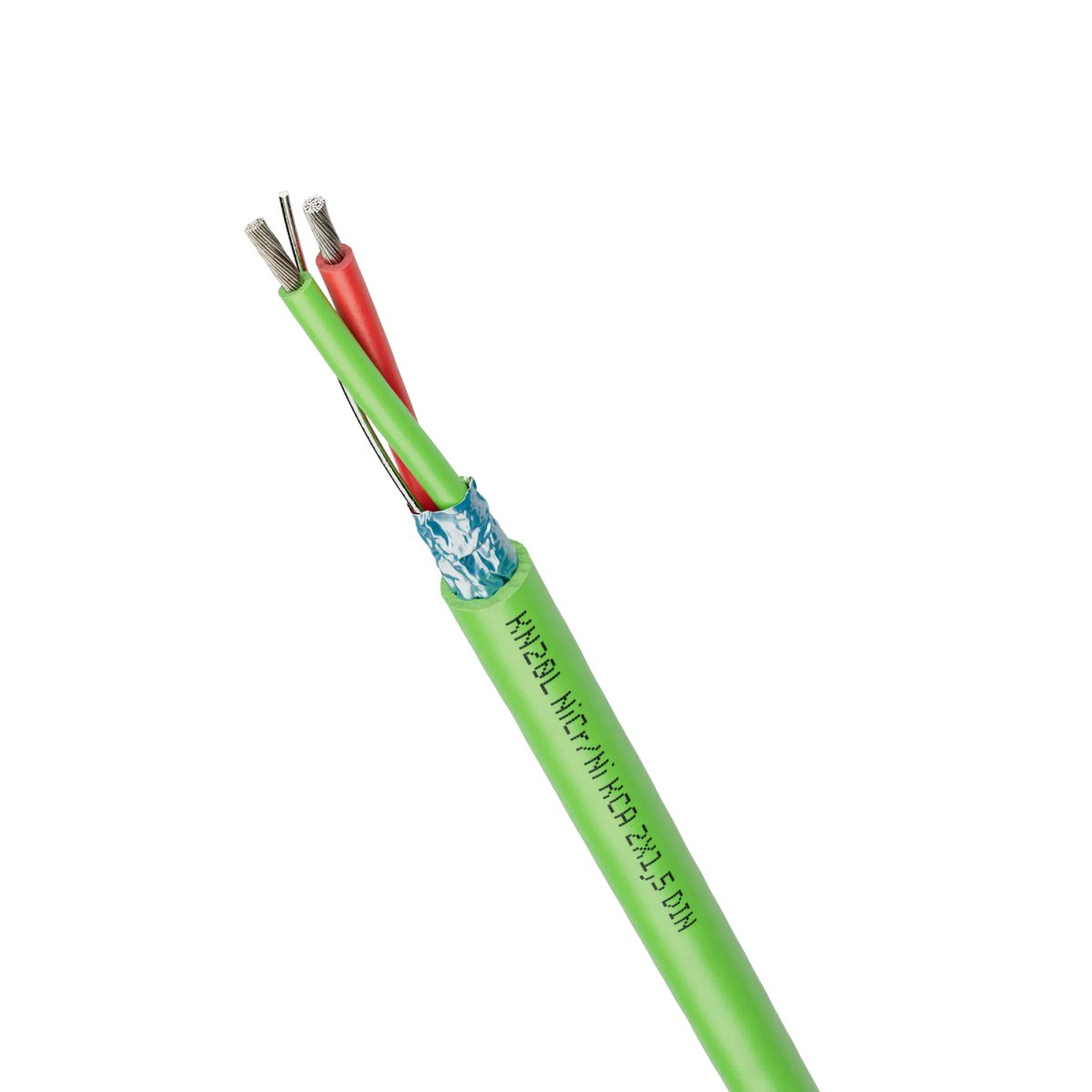

Cablu extensie/compensare termocuplu KXN20L NiCr/Ni KX 2x1,5 DIN

Descriere Generală

Cablul de extensie/compensare KXN 20 L 2x1,5 mm² este un produs esențial pentru aplicațiile de măsurare a temperaturii, special conceput pentru a transmite tensiunea termoelectrică generată de termocuplele de tip NiCr/Ni (tip K). Izolat cu PVC și ecranat cu folie de aluminiu, acest cablu asigură o transmisie precisă și fiabilă a semnalului, minimizând interferențele electromagnetice.

Aplicații

Acest cablu este ideal pentru o gamă variată de aplicații, inclusiv:

• Utilizare flexibilă în medii cu solicitări mecanice medii.
• Instalații fixe în încăperi uscate și umede.
• Conectarea senzorilor de temperatură (termocuple) la echipamente de măsură sau control.

Notă: Pentru instalarea în exterior, este necesară protecție UV și respectarea intervalului maxim de temperatură permis.

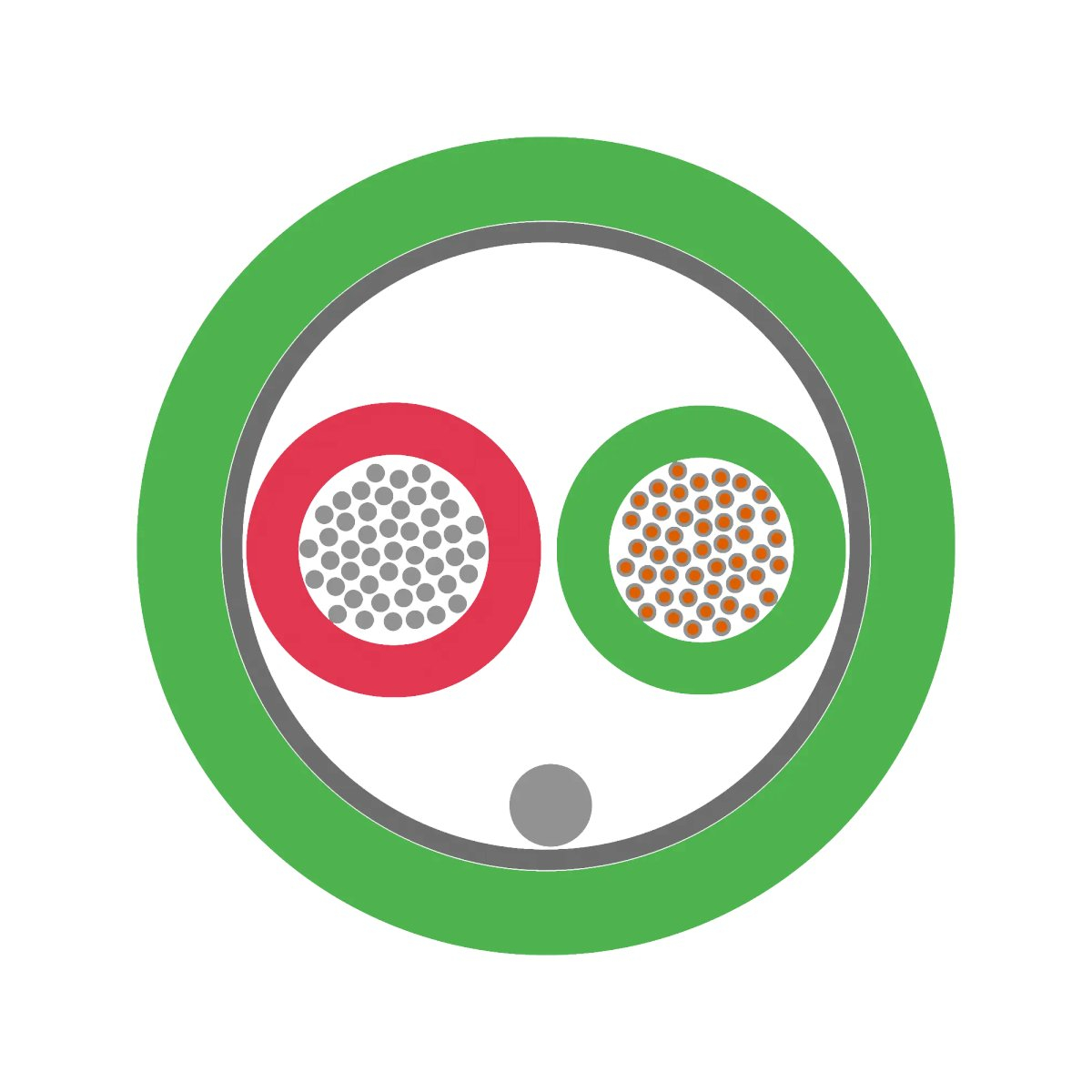

Construcție și Design

• Conductor: 1.5 mm² (48 x 0.20 mm), realizat din aliaj KX, clasa de precizie 2 conform DIN 43722.
• Material Conductor:
  • Conductor pozitiv: NiCr (Nichel-Crom)
  • Conductor negativ: Ni (Nichel)
• Izolația Miezului: Compus PVC.
• Identificarea Miezului:
  • Conductor pozitiv: Roșu
  • Conductor negativ: Verde
• Asamblarea Cablului: Miezuri torsadate.
• Ecranare: Folie de plastic placată cu aluminiu, cu fir de drenaj din cupru cositorit, pentru a proteja miezurile împotriva interferențelor electromagnetice.
• Manta Exterioră: Compus PVC, culoare: verde.

Proprietăți Electrice

• Deviație Limită Clasa 2: ±100 µV (±2.5 °C) la o temperatură a punctului de măsurare de +900 °C.

Proprietăți Mecanice și Termice

• Interval de Temperatură:
  • Utilizare ocazională flexibilă: -5 °C până la +70 °C.
• Raza Minimă de Îndoire:
  • Utilizare ocazională flexibilă: 15 x diametrul exterior.
• Rezistența la Flacără: Ignifug conform IEC 60332-1-2, respectiv EN 60332-1-2.

Acest cablu este proiectat pentru a oferi performanță și fiabilitate în medii industriale diverse, respectând standardele internaționale de calitate și siguranță.
