Cablu de Compensare KNL-SY NiCr/Ni KCA 12x1,5 DIN

Descriere Generală și Aplicații

Cablul de compensare KNL-SY NiCr/Ni KCA 12x1,5 DIN este un cablu multiperechi izolat cu PVC și armătură din sârmă de oțel, conceput pentru transmiterea precisă a tensiunii termoelectrice de la termocuplurile NiCr/Ni. Este adecvat pentru utilizare flexibilă și instalare fixă în medii uscate și umede, unde există sarcini mecanice medii. Poate fi instalat și în exterior, cu condiția asigurării protecției UV și respectării intervalului maxim de temperatură permis. Armătura din sârmă de oțel galvanizat oferă o protecție mecanică robustă împotriva deteriorărilor.

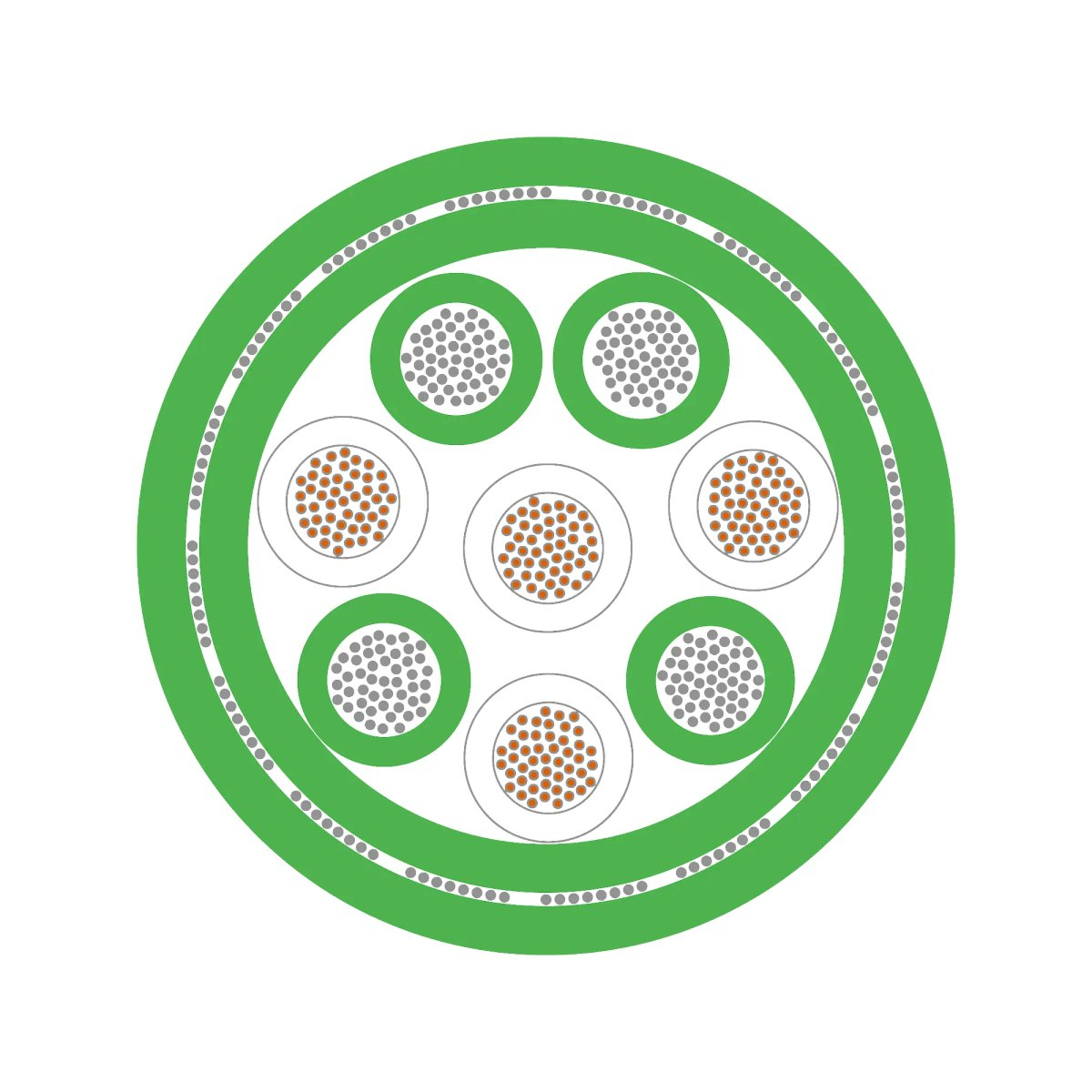

Caracteristici Tehnice și Construcție

• Conductor: 1.5 mm² (48 x 0.20 mm), aliaj KCA, clasa de precizie 2 conform DIN 43722.
• Material conductor:
  • Conductor pozitiv: Fe (fier)
  • Conductor negativ: CuNi (cupru-nichel)
• Izolație miez: Compus PVC.
• Identificare miez:
  • Conductor pozitiv: Roșu
  • Conductor negativ: Verde
• Stratificare miez: Miezuri torsadate.
• Manta interioară: Compus PVC, culoare: verde.
• Armătură: Împletitură din sârmă de oțel galvanizat.
• Manta exterioară: Compus PVC, culoare: verde.

Proprietăți Electrice

• Abatere limită clasa 2: ±100 µV (±2.5 °C) la o temperatură a punctului de măsurare de +900 °C.

Proprietăți Mecanice și Termice

• Interval de temperatură:
  • Instalare fixă: -40 °C până la +80 °C
  • Flexare ocazională: -5 °C până la +70 °C
• Rază minimă de îndoire (flexare ocazională): 15 x diametrul cablului.
• Rezistență la flacără: Ignifug conform IEC 60332-1-2, respectiv VDE 0482-332-1-2.

Standarde și Conformitate

Acest cablu respectă standardele DIN 43722 și IEC 60332-1-2, asigurând performanțe și siguranță în aplicațiile industriale.
