Cablu extensie/compensare termocuplu JX Fe/CuNi, KE5-022L-CY 2x0,22mm², PVC

Descriere Generală

Cablul de extensie sau compensare KE5-022L-CY este un produs esențial pentru sistemele de măsurare a temperaturii, special conceput pentru a transmite tensiunea termoelectrică generată de termocuplurile de tip Fe/CuNi (JX). Cu o izolație robustă din PVC și o construcție ecranată, acest cablu asigură o transmisie precisă și fiabilă a semnalului în diverse medii industriale.

Aplicații

Cablul KE5-022L-CY 2 x 0,22 mm² este ideal pentru o gamă largă de aplicații, inclusiv:

• Utilizare flexibilă în echipamente mobile sau instalații care necesită mișcare ocazională.
• Instalare fixă în încăperi uscate și umede.
• Conectarea senzorilor de temperatură (termocupluri) la echipamente de monitorizare sau control.

Pentru instalarea în exterior, este necesară protecție UV și respectarea strictă a intervalului maxim de temperatură permis, pentru a asigura durabilitatea și performanța cablului.

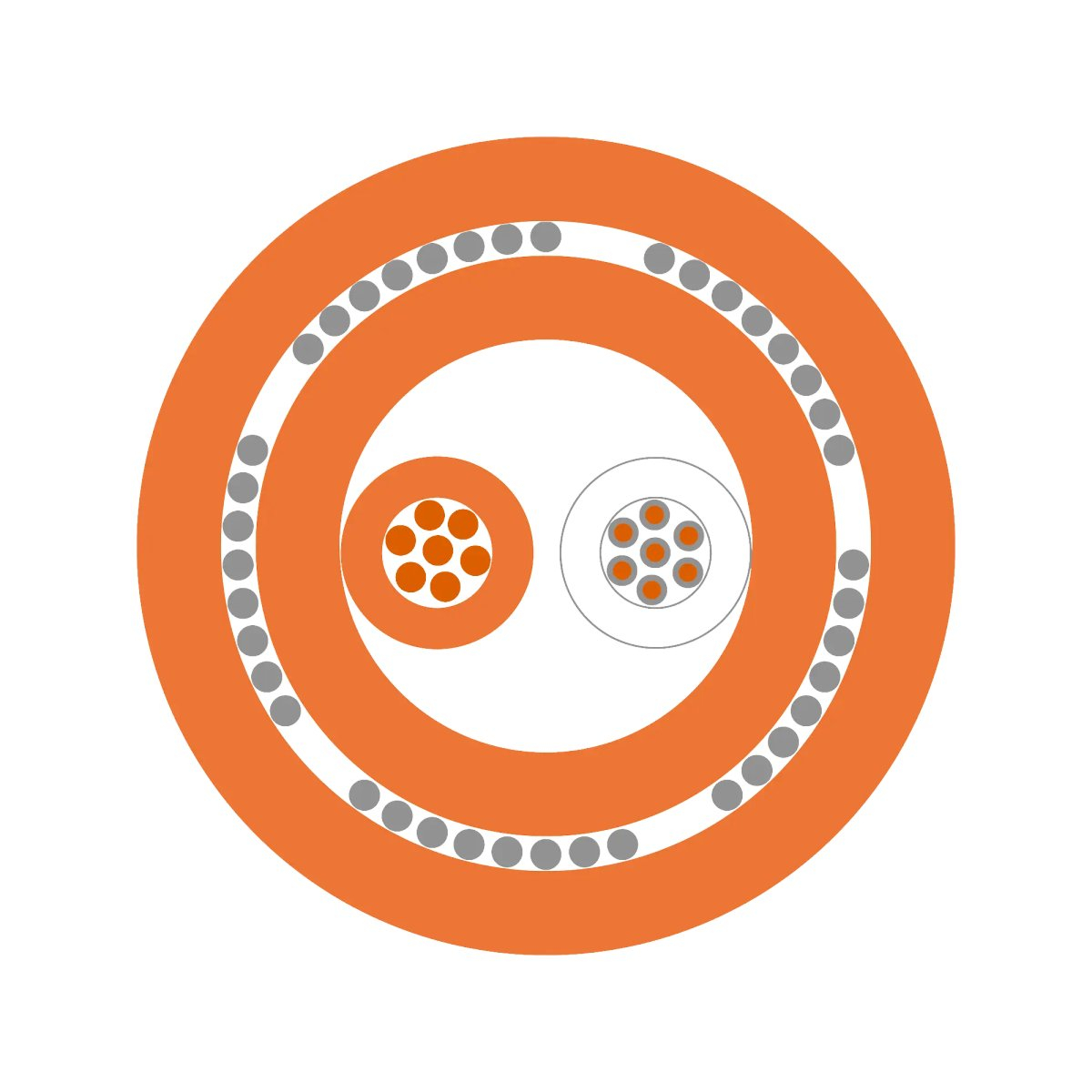

Construcție și Design

Designul cablului KE5-022L-CY este optimizat pentru performanță și fiabilitate:

• Conductor: 0,22 mm² (7 x 0,20 mm), realizat din aliaj JX, clasa de precizie 2 conform IEC 60584.
• Material Conductor:
  • Conductor pozitiv: Fe (fier)
  • Conductor negativ: CuNi (cupru-nichel)
• Izolație Miez: Compus PVC.
• Identificare Miez:
  • Conductor pozitiv: negru
  • Conductor negativ: alb
• Stratificare Miez: Miezuri torsadate.
• Manta Interioară: Compus PVC, culoare: negru.
• Ecranare: Împletitură din cupru cositorit, oferind o protecție excelentă împotriva interferențelor electromagnetice (EMI).
• Manta Exterioară: Compus PVC, culoare: negru.

Proprietăți Electrice

• Deviație Limită Clasa 2: ±140 µV (±2.5 °C) la o temperatură a punctului de măsurare de +500 °C. Această precizie asigură măsurători fiabile ale temperaturii.

Proprietăți Mecanice și Termice

• Interval de Temperatură:
  • Utilizare flexibilă ocazională: -5 °C până la +70 °C.
• Rază Minimă de Îndoire: 15 x diametrul cablului pentru utilizare flexibilă ocazională, asigurând o instalare facilă și prevenind deteriorarea.
• Rezistență la Flacără: Ignifug conform IEC 60332-1-2, respectiv VDE 0482-332-1-2, contribuind la siguranța instalației.

Standarde și Conformitate

Cablul este fabricat și testat conform standardelor internaționale relevante, inclusiv IEC 60584 pentru termocupluri și IEC 60332-1-2 pentru rezistența la flacără, garantând calitatea și performanța produsului.
