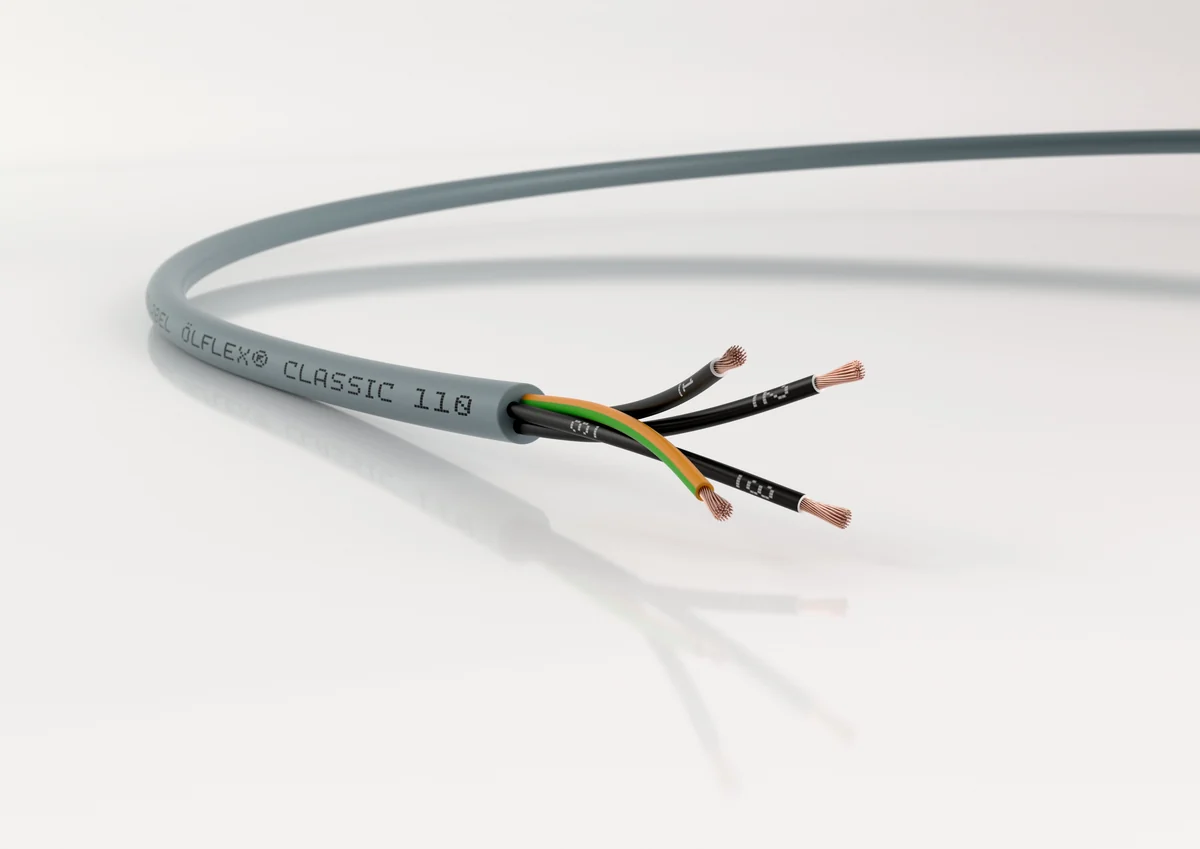

Cablu de Control ÖLFLEX CLASSIC 110 - 5G0,75

Cablul ÖLFLEX® 110 este un cablu de forță și control, proiectat pentru utilizare flexibilă ocazională și instalare fixă în aplicații cu solicitări medii. Este ideal pentru medii uscate, umede sau ude, și poate fi utilizat temporar în exterior, respectând intervalul de temperatură specificat.

Aplicații

• Cablu de conectare pentru sisteme de control în mașini-unelte, inginerie și construcții de instalații, mașini industriale,
• Sisteme de transport, linii de producție și asamblare, precum și în tehnologia de măsurare și control și sistemele de procesare a datelor.
• Acest cablu este potrivit pentru aplicații de torsiune în turbinele eoliene. Sarcina de torsiune este limitată la aplicații tipice pentru bucla din generatoarele de turbine eoliene (WTG).

Cablurile H05VV5-F prezintă o rezistență sporită la uleiuri și, la temperatura camerei, sunt în mare măsură rezistente la acizi și alcalii. Sunt adecvate pentru mișcări ocazionale, neautomatizate. Sarcina maximă de tracțiune este de 15 N/mm² din secțiunea transversală a conductorului, atât în timpul instalării, cât și în timpul funcționării. Nu este permisă ghidarea forțată.

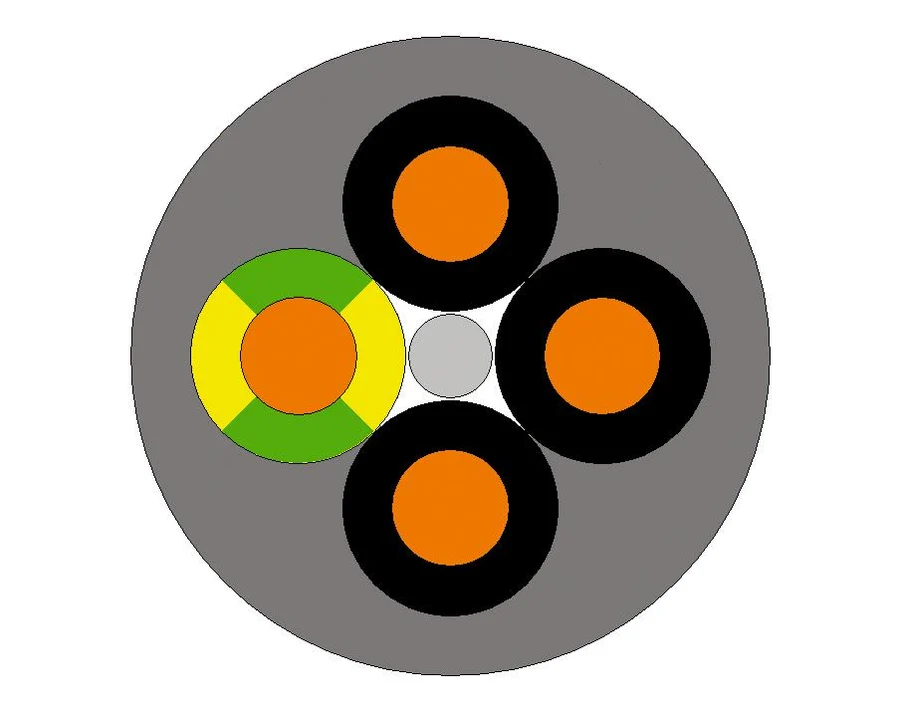

Construcție

• Conductor: Lițe fine din cupru gol, conform IEC 60228 / EN IEC 60228, Clasa 5.
• Izolație: Compus PVC TI 2, conform EN 50363-3.
• Identificarea Miezurilor: Conform VDE 0293-1, cu conductor de împământare verde/galben (GN/YE) și miezuri negre cu numere albe, conform EN 50334.
• Manta exterioară: Compus PVC TM2, conform EN 50363-4-1. Culoare: Gri argintiu, similar RAL 7001.

Proprietăți Electrice la 20 °C

• Tensiune nominală: 300 / 500 V
• Tensiune de testare (miez/miez): 4000 V AC

Proprietăți Mecanice și Termice

• Raza minimă de îndoire (conform EN 50565-1):
  • Instalare fixă: 4 x diametrul exterior
  • Utilizare flexibilă ocazională: 10 x diametrul exterior
• Interval de temperatură (conform EN 50565-2):
  • Utilizare flexibilă ocazională: -15 °C până la +70 °C (temperatura maximă a conductorului)
  • Instalare fixă: -40 °C până la +80 °C (temperatura maximă a conductorului)
• Temperatură maximă admisă de scurtcircuit pe conductor: +150 °C
• Temperatură maximă la suprafața cablului: +50 °C
• Temperatură maximă de depozitare: +40 °C
• Temperatură minimă ambientală în timpul instalării și manipulării: +5 °C

Standarde și Certificări

• Design: H05VV5-F conform EN 50525-2-51
• Certificare: ⊲HAR⊳ H05VV5-F conform EN 50525-2-51
• Întârziere la propagarea flăcării: Conform IEC 60332-1-2 / EN 60332-1-2
• Rezistență la ulei: TM5 conform EN 50363-4-1
• Teste: Conform IEC 60811 / EN 60811, EN 50395, EN 50396
• Conformitate UE: Directiva 2014/35/UE (Directiva de Joasă Tensiune)
• Informații de mediu: Directiva 2011/65/UE (RoHS)
