Relee inteligente programabile vs programare PLC de nivel industrial: ce trebuie sa stii despre automatizarile industriale si alegerea solutiilor potrivite de lucru?

Poza de Vladimir Srajber pe Pexels.com

Alegerea dintre un releu inteligent programabil si un automat programabil de nivel industrial este una dintre deciziile tehnice cu cel mai mare efect asupra bugetului, timpului de implementare si scalabilitatii unui proiect de automatizare industriala.

Daca lucrezi in executia tablourilor electrice, integrarea sistemelor de automatizare sau mentenanta industriala, stii ca aceasta alegere nu este niciodata simplă.

Criteriile esentiale de evaluare in dilema relee inteligente vs PLC industrial includ complexitatea aplicatiei, numarul de intrari/iesiri, nivelul de conectivitate cerut, competentele echipei si, nu in ultimul rand, costul total de proprietate al controlerului logic programabil.

Acest articol iti ofera o analiza tehnica directa si practica pentru a lua decizia corecta.

Rezumat

1. Alegerea dintre relee inteligente programabile si PLC industriale are impact major asupra bugetului, timpului de implementare si scalabilitatii proiectului de automatizare industriala.

2. PLC-urile industriale sunt recomandate pentru procese complexe, cu cerinte stricte de timp de raspuns, siguranta functionala si numar mare de intrari/iesiri, in timp ce releele inteligente moderne sunt ideale pentru aplicatii de dimensiuni mici si medii, cu accent pe conectivitate si simplitate in programare.

3. Releele smart moderne ofera conectivitate WiFi, server web integrat si suport pentru protocoale IIoT precum MQTT sau Modbus TCP, permitand monitorizarea la distanta si integrarea in platforme cloud fara costuri suplimentare majore.

4. Programarea unui PLC implica utilizarea unor platforme software complexe si necesita personal specializat, in timp ce configurarea unui releu inteligent este mai rapida, accesibila electricienilor si reduce considerabil timpul de implementare.

5. Costul total de proprietate (TCO) este mai avantajos pentru solutiile cu relee inteligente in aplicatii mici si medii, iar pentru proiectele industriale mari, investitia in PLC se justifica prin performanta, scalabilitate si siguranta.

Cuprins

• Ce este un PLC industrial si cum functioneaza?

  • Cum functioneaza ciclul de scanare al unui PLC industrial

• Relee smart sau inteligente cu comunicare WiFi - tehnologie moderna pentru automatizare

  • Ce este un releu inteligent modern

• Comparatie directa - capacitati si performanta

• Programare PLC versus configurare relee inteligente de comanda

• Costuri si investitie - analiza economica completa

• Aplicatii practice si cazuri de utilizare

• Criterii de selectie pentru proiectul tau

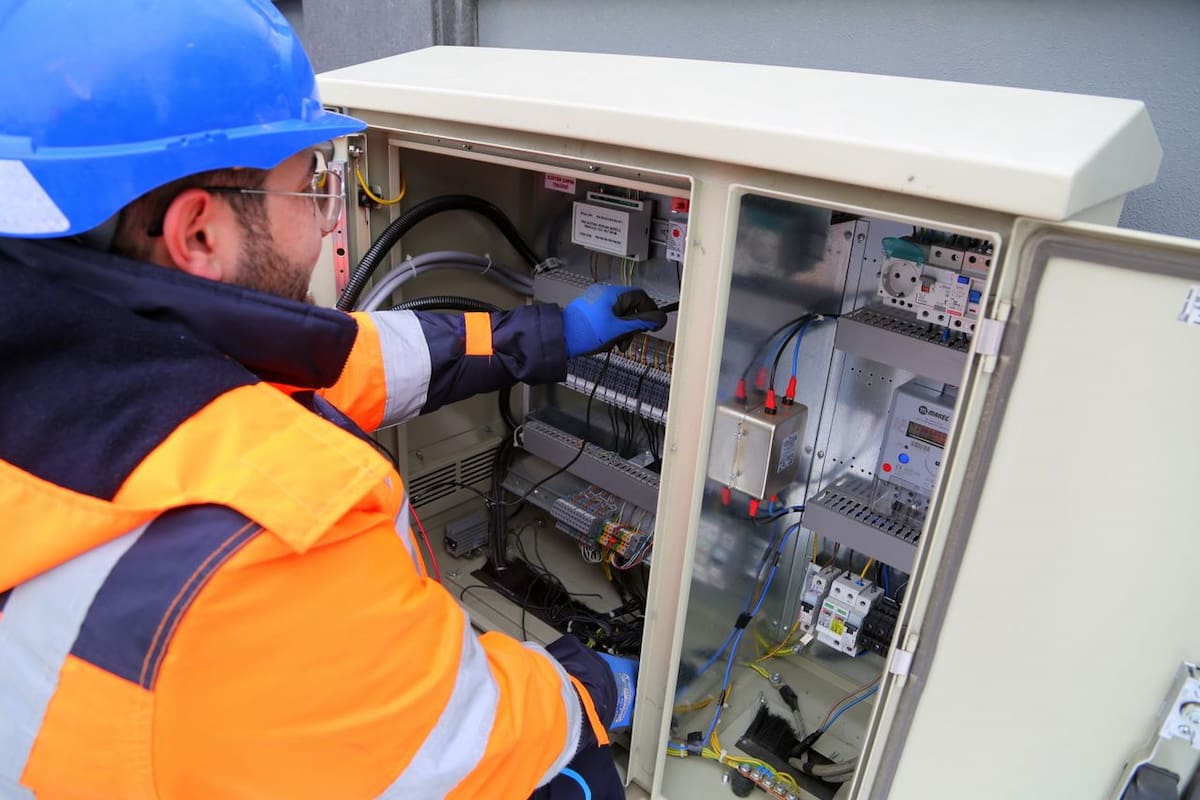

Ce este un PLC (controler logic programabil) industrial si cum functioneaza?

Poza de Shameer Vayalakkad Hydrose pe Pexels.com

Un automat programabil industrial, cunoscut in literatura tehnica drept PLC industrial (Programmable Logic Controller) sau controler logic programabil, reprezinta echipamentul de control de referinta pentru automatizarile industriale cu procese complexe.

Conceput initial pentru a inlocui panourile cu relee mecanice si contactoare, un PLC modern este un calculator industrial robust, proiectat sa functioneze in conditii dificile: vibratii, temperaturi extreme, umiditate ridicata si interferente electromagnetice.

Cum functioneaza ciclul de scanare al unui PLC industrial?

Citirea intrarilor

• In aceasta faza, unitatea centrala de procesare (CPU) a PLC-ului colecteaza informatii de la toate dispozitivele conectate la intrari, cum ar fi senzori de proximitate, traductoare de temperatura sau presiune si butoane de comanda.

• Aceasta citire este esentiala pentru a obtine o imagine actualizata a conditiilor din teren sau din procesul industrial.

• Astfel, PLC-ul stie exact ce se intampla in instalatie la inceputul fiecarui ciclu de scanare si poate reactiona corect la orice schimbare detectata pe oricare dintre intrari.

Executia programului

• Dupa citirea intrarilor, CPU incepe sa parcurga si sa execute logica programata, care este stocata in memoria PLC-ului.

• Programul, scris de obicei in unul din limbajele standardizate (cum ar fi Ladder Diagram sau Structured Text), analizeaza starile citite ale intrarilor si aplica regulile specificate de utilizator.

• In aceasta etapa, sunt evaluate conditiile, efectuate calcule, apelate blocuri functionale si luate decizii de control conform algoritmului de automatizare implementat.

Actualizarea iesirilor

• Pe baza rezultatelor obtinute dupa rularea programului, PLC-ul decide ce actiuni trebuie realizate asupra dispozitivelor de iesire, cum ar fi pornirea sau oprirea motoarelor, actionarea supapelor, aprinderea sau stingerea semnalizatoarelor luminoase sau sonore etc.

• Comenzile sunt transmise electronic catre fiecare iesire relevanta, iar procesul fizic controlat de PLC reactioneaza instant la noile stari ale iesirilor pentru a respecta scenariul de automatizare dorit.

Reluarea ciclului

• Dupa actualizarea iesirilor, ciclul de scanare se reia automat, pornind din nou de la citirea intrarilor. Intreaga secventa (citire intrari – executie program – actualizare iesiri) este realizata extrem de rapid, de obicei in cateva milisecunde, asigurand astfel controlul in timp real al proceselor industriale.

• Ciclul repetitiv rapid permite detectia si reactia eficienta la orice schimbare in sistem, sustinand astfel functionarea sigura si performanta a instalatiei automate.

Alte detalii tehnice despre PLC-urile industriale

Arhitectura hardware include o sursa de alimentare, o unitate centrala de procesare (CPU), module de intrare/iesire digitale si analogice, memorie RAM/ROM si interfete de comunicatie industriala.

Programarea PLC se realizeaza prin limbaje standardizate conform IEC 61131-3: Ladder Diagram (LD), Structured Text (ST), Function Block Diagram (FBD) si Sequential Function Chart (SFC).

Multe instrumente inca accepta Instruction List (IL) dar aceasta a fost eliminată oficial din standard ca depreciată încă din 2013. Standardul actual IEC 61131-3, începând cu ediția 4.0 acceptă doar cele patru limbaje menționate anterior.


Platforme precum TIA Portal de la Siemens pentru seria SIMATIC S7 sunt exemple reprezentative de medii de dezvoltare utilizate pe scara larga in automatizarea industriala.

Relee smart sau inteligente cu comunicare WiFi - tehnologie moderna pentru automatizare

Ce este un releu inteligent modern?

Releele inteligente moderne reprezinta o categorie de echipamente care a evoluat dramatic in ultimii ani, depasind cu mult rolul traditional al unui simplu releu de comanda. Un releu inteligent sau smart contemporan integreaza intr-un singur dispozitiv compact functii de control logic, interfata de vizualizare locala, conectivitate de retea si suport pentru protocoale de comunicatie industriala.

• Conectivitate WiFi si server web integrat: Un releu inteligent WiFi permite accesul la datele de functionare in timp real direct de pe un dispozitiv mobil sau printr-un browser web, eliminand necesitatea unui panou HMI dedicat si reducand semnificativ costurile de instalare.

• Suport protocoale IIoT: Gama easyE4 de la Eaton suporta protocoale precum MQTT, Modbus TCP si JSON API, permitand integrarea nativa in arhitecturi IIoT si transferul securizat de date catre platforme cloud.

• Programare standardizata IEC 61131-3: Un releu programabil modern suporta limbaje standardizate - inclusiv LD, FBD si ST - eliminand bariera tehnica dintre releele de comanda si automatele programabile clasice.

Conectivitatea extinsa si interfata intuitiva fac din aceste dispozitive o alegere excelenta pentru proiectele unde viteza de implementare si costul redus sunt prioritare. Pe tablourielectrice.ro gasesti o gama variata de relee de comanda potrivite pentru diverse aplicatii de automatizare.

Comparatie directa: capacitati si performanta

Analiza comparativa intre relee inteligente vs PLC industriale evidentiaza diferente tehnice clare care influenteaza alegerea finala intr-un proiect de automatizare.

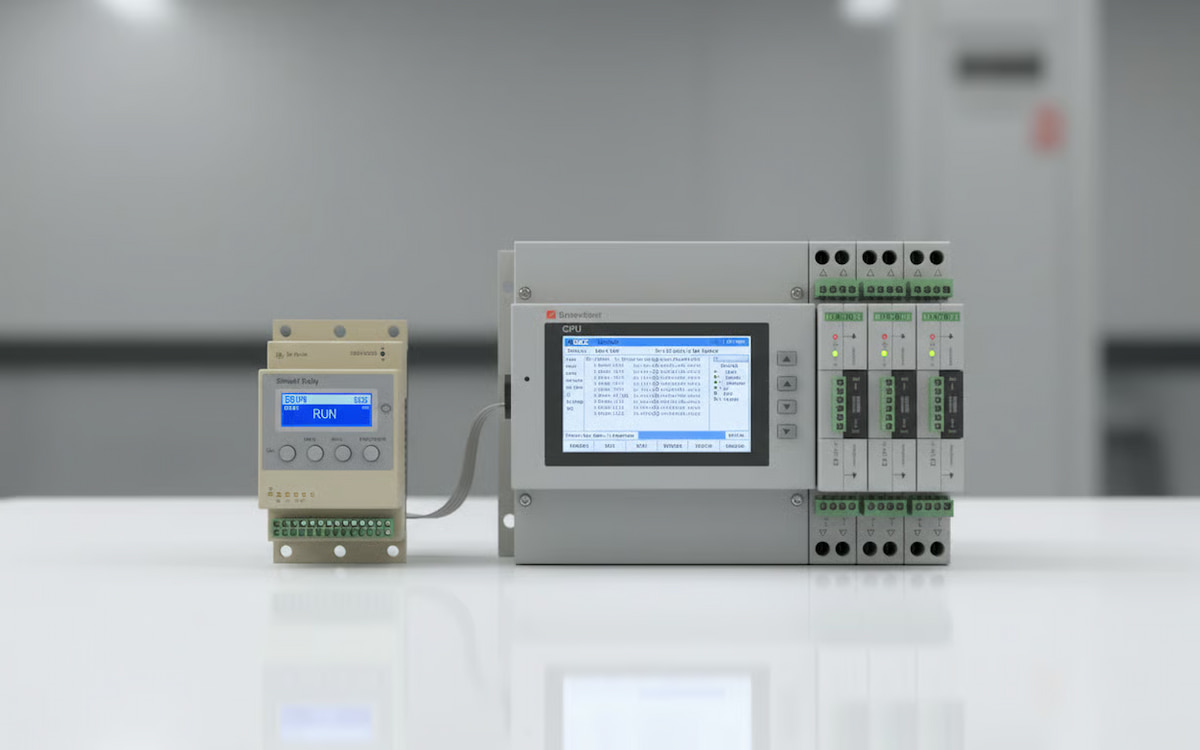

Criteriu	Releu inteligent (ex. easyE4)	PLC industrial (ex. Siemens S7-1200)
Capacitate I/O	Pana la 188 intrari/iesiri prin extindere modulara	Sute de puncte I/O prin extindere modulara
Timp de ciclu	Adecvat pentru aplicatii de complexitate medie	Sub 1 ms pentru aplicatii critice
Limbaje de programare	IEC 61131-3 (LD, FBD, ST)	IEC 61131-3 (LD, ST, FBD, IL, SFC)
Functii avansate	Controlere PID, module aritmetice, inregistratoare de date	Control sincronizat, siguranta functionala (SIL), redundanta
Vizualizare	Server web integrat, fara costuri suplimentare de hardware	HMI dedicat, costuri suplimentare
Conectivitate	Modbus TCP si MQTT incluse nativ	Protocoale industriale extinse, configurabile
Scenarii recomandate	Aplicatii distribuite de complexitate mica si medie	Procese complexe, linii de productie, cerinte SIL

Exemplu practic:

Controlul unei linii de imbuteliere de mare viteza

O fabrica de bauturi racoritoare instaleaza o linie automata de imbuteliere si etichetare capabila sa proceseze 12.000 de unitati pe ora. Procesul necesita sincronizarea perfecta a zece motoare servo, citirea unor senzori optici ultra-rapizi si integrarea unor bariere optice de siguranta pentru protectia operatorilor. Aplicatia cere un timp de raspuns de sub 1 ms si certificare de siguranta functionala SIL3. Echipa tehnica instaleaza un PLC industrial din gama Siemens S7-1500 configurat in TIA Portal, singura solutie capabila sa gestioneze o asemenea complexitate cinematica si sa opreasca instantaneu linia in caz de urgenta.

Un releu programabil este alegerea optima pentru aplicatii distribuite, unde fiecare punct de control gestioneaza un numar redus de I/O, dar necesita conectivitate de retea.

Un PLC industrial devine indispensabil cand vorbim de procese cu cerinte severe de timp de raspuns, redundanta sau certificari de siguranta functionala.

Pentru solutii intermediare, un releu de comanda evoluat poate inlocui cu succes un PLC entry-level. De exemplu, automatele programabile PLC Siemens disponibile pe tablourielectrice.ro acopera configuratii diverse, de la aplicatii entry-level pana la arhitecturi industriale complexe.

Programare PLC versus configurare relee inteligente de comanda

Programarea PLC-urilor de nivel industrial implica utilizarea unor platforme software specializate si complexe.

TIA Portal de la Siemens, de exemplu, ofera un mediu integrat de inginerie care acopera programarea, configurarea hardware, diagnosticarea si simularea. Aceasta abordare ofera control absolut asupra proceselor complexe, dar necesita ingineri cu calificare avansata si experienta practica in limbaje precum STEP 7 sau Structured Text. Timpul de invatare este semnificativ, iar licentele software pot reprezenta un cost considerabil.

Configurarea unui releu programabil modern urmeaza o cale diferita.

Medii de dezvoltare precum easySoft de la Eaton sunt proiectate pentru accesibilitate: interfata grafica intuitiva si posibilitatea de a alege intre mai multe limbaje de programare - EDP (limbajul nativ, event-driven), LD, FBD si ST. Un electrician cu experienta practica poate configura un releu programabil intr-un timp semnificativ mai scurt decat ar necesita programarea unui PLC echivalent.

• Blocuri functionale personalizate (User Function Blocks): Pot fi testate o singura data si reutilizate in proiecte ulterioare, reducand drastic timpul de punere in functiune si riscul de erori de codare.

• Server web integrat si ecrane de vizualizare: Configurarea se face direct din software, oferind o alternativa practica si economica la ecranele HMI dedicate, specifice arhitecturilor PLC complexe.

• Accesibilitate pentru electricieni: Spre deosebire de programarea PLC, configurarea unui releu inteligent nu impune calificari de nivel inginer de sistem.

Pentru aplicatii care necesita monitorizarea parametrilor electrici intr-un proiect de automatizare industriala, releele de monitorizare disponibile pe tablourielectrice.ro completeaza eficient orice arhitectura de control.

Costuri si investitie: scurta analiza economica

Analiza economica a celor doua solutii trebuie sa depaseasca simpla comparatie de pret a hardware-ului.

Costuri initiale PLC industrial:

• Un PLC industrial implica costuri ridicate pentru unitatea CPU, modulele I/O, licentele software, ecranul HMI si instruirea personalului.

• Pentru un sistem de complexitate medie, investitia initiala poate fi mai mare decat echivalentul bazat pe relee inteligente.

Costuri reduse releu smart:

• Un releu smart, cum este easyE4 de la Eaton, reduce cheltuielile conexe prin integrarea serverului web si a ecranului local de vizualizare, eliminand necesitatea unui HMI dedicat care rămâne, totuși, o opțiune disponibilă (nu întotdeauna eliminată), ceea ce înseamnă că reducerea costurilor este condiționată de cerințele de vizualizare ale aplicației..

Economii la proiectare si testare:

• Blocurile functionale reutilizabile scurteaza timpul de proiectare si testare, iar costurile de instruire sunt semnificativ mai mici.

Cost total de proprietate (TCO):

• TCO pe durata de viata a instalatiei este considerabil mai avantajos pentru aplicatiile de dimensiuni mici si medii in cazul releelor inteligente, esential pentru un proiect rentabil de automatizare industriala.

Justificarea investitiei in PLC:

• Pentru aplicatii de mare anvergura, investitia intr-un PLC industrial se justifica prin performanta, scalabilitate si suportul pentru cerinte de siguranta functionala.

Aplicatii practice si cazuri de utilizare

.

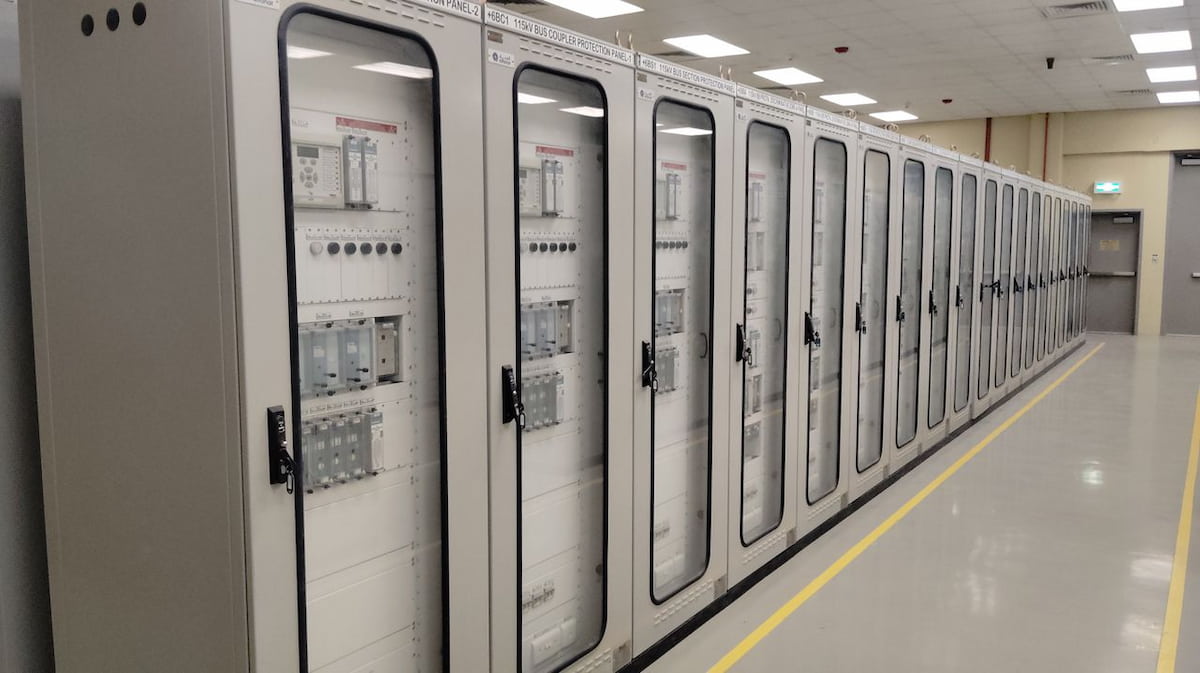

Poza de Fatih Yurtman pe Pexels.com

PLC industrial - procese de mare anvergura

• Controlul liniilor de asamblare automata, masini CNC cu mai multe axe, procese chimice cu dozaje precise, sisteme de tratare a apei sau logistica aeroportuara.

• In aceste scenarii, cerintele de siguranta functionala (conform IEC 62061 sau ISO 13849), redundanta si viteza de procesare impun un PLC industrial cu arhitectura dedicata.

Relee inteligente - aplicatii de dimensiuni mici si medii:

• Managementul energiei in cladiri comerciale si industriale, controlul sistemelor HVAC, automatizarea iluminatului, monitorizarea pompelor si compresoarelor, sau controlul accesului in instalatii.

• Fiecare releu de comanda evoluat poate gestiona autonom un subsistem distinct.

Releu inteligent WiFi pentru IIoT:

• Un releu inteligent WiFi permite monitorizarea de la distanta si transmiterea datelor catre platforme cloud prin MQTT, oferind functionalitati IIoT fara costurile unui sistem SCADA complet.

Relee inteligente LOGO de la Siemens:

• Solutie compacta, cu module CPU, display-uri si componente compatibile, ideala pentru automatizarea cladirilor si aplicatiile de complexitate medie.

Contactoare electrice:

• In orice arhitectura de automatizare industriala, contactoarele electrice lucreaza impreuna cu releele si PLC-urile pentru comanda elementelor de putere.

Criterii de selectie pentru proiectul tau

Complexitatea aplicatiei si numarul de puncte I/O:

• Daca depasesti 24-48 de intrari/iesiri sau ai nevoie de control sincronizat al mai multor axe, un controler logic programabil de tip PLC este alegerea corecta.

• Pentru sisteme mai mici, un releu programabil modern ofera flexibilitate excelenta la costuri reduse.

Nivelul de conectivitate si cerintele IIoT:

• Daca proiectul necesita integrare directa in cloud, monitorizare de la distanta si transfer de date prin MQTT sau Modbus TCP, releele inteligente de ultima generatie ofera aceste functii nativ, fara costuri suplimentare de licenta sau hardware.

Competenta tehnica a echipei:

• Configurarea unui releu inteligent este accesibila unui electrician experimentat, in timp ce programarea unui PLC industrial complex necesita ingineri specializati.

Bugetul total de proprietate:

• Include hardware, software, instruire si mentenanta pe termen lung pentru intregul sistem de automatizare industriala.

Decizia intre relee inteligente vs PLC industriale nu are un raspuns universal - depinde de complexitatea proiectului tau, de buget si de competentele echipei.

Pentru aplicatii de dimensiuni mici si medii cu cerinte IIoT, un releu smart reprezinta o alternativa extrem de competitiva, cu costuri reduse si implementare rapida.

Pentru procese complexe de automatizare industriala, cu sute de puncte I/O si cerinte de siguranta functionala, PLC-ul ramane standardul de referinta.
