Cablu de date ETHERLINE® TORSION Cat.6A, 4x2xAWG24/7

Prezentare Generală

Cablul de date ETHERLINE® TORSION Y Cat.6A este o soluție de înaltă performanță, proiectată pentru aplicații industriale exigente, unde este necesară o transmisie rapidă și fiabilă a datelor, în condiții de solicitare mecanică intensă, în special torsiune. Acest cablu este ideal pentru medii uscate și umede, oferind o rezistență excepțională la interferențele electromagnetice datorită ecranării sale avansate.

Caracteristici Tehnice Principale

• Tip cablu: Cablu de date de mare viteză CATEGORY 6A.
• Aplicații: Conceput pentru utilizare industrială, cu rezistență la solicitări de torsiune.
• Ecranare: Asigură o fiabilitate ridicată a transmisiei în zone cu încărcare electromagnetică intensă.
• Conductor: Cupru cositorit, multifilar fin, AWG24/7 (aprox. 0.22 mm²).
• Izolație: Poliolefină spumă-piele, Ø exterior aprox. 1.3 mm.
• Identificare nuclee: Perechea 1: alb-albastru, Perechea 2: alb-portocaliu, Perechea 3: alb-verde, Perechea 4: alb-maro.

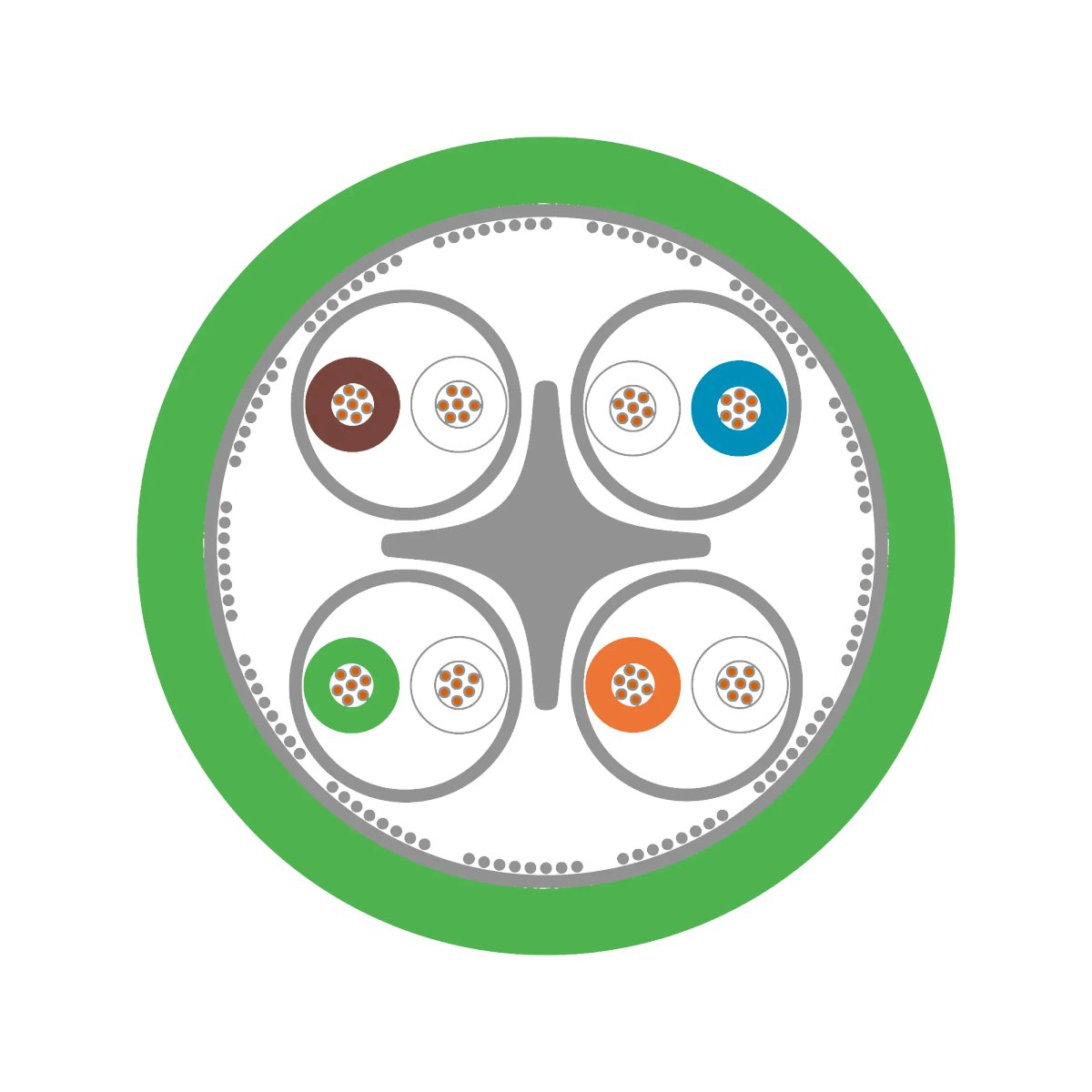

• Construcție: 4 perechi ecranate individual cu folie laminată din aluminiu, răsucite în jurul unui element central și ecranate suplimentar cu o folie laminată din aluminiu și o tresă din fire de cupru cositorite (acoperire aprox. 85%).
• Manta exterioară: Compus PVC, culoare verde (similar RAL 6018), Ø exterior aprox. 8.9 mm.

Aplicații Recomandate

• Sisteme de automatizare industrială cu mișcare continuă și torsiune.
• Robotică și mașini-unelte.
• Echipamente de producție și asamblare.
• Medii industriale cu prezența câmpurilor electromagnetice puternice.

Specificații Electrice (la 20°C)

• Rezistența buclei: max. 175.2 Ω/km
• Rezistența izolației: min. 5 GΩxkm
• Capacitate mutuală nominală: 50 nF/km
• Impedanță caracteristică nominală: 100 Ω conform IEC 61156-6
• Tensiune de operare maximă: 125 V
• Tensiune de testare (conductor/conductor): 750 V
• Tensiune de testare (conductor/ecran): 750 V

Proprietăți Mecanice și Termice

• Raza minimă de curbură:
  • În mișcare: 15 x Ø cablu
  • Instalație fixă: 8 x Ø cablu
• Interval de temperatură:
  • În mișcare: -10˚ C până la +70˚ C
  • Instalație fixă: -40˚ C până la +80˚ C
• Rezistență la torsiune: min. 1.000.000 cicluri la ±180 °/m.
• Rezistență la flacără: Conform IEC 60332-1-2, Vertical-Tray conform UL 1685.
• Rezistență la ulei: Conform IEC 60811-2-1.

Standarde și Certificări

• Certificare c(UL)us tip CM (75 °C) conform UL 444.
• Conform Directivei UE 2011/65/UE (RoHS).
