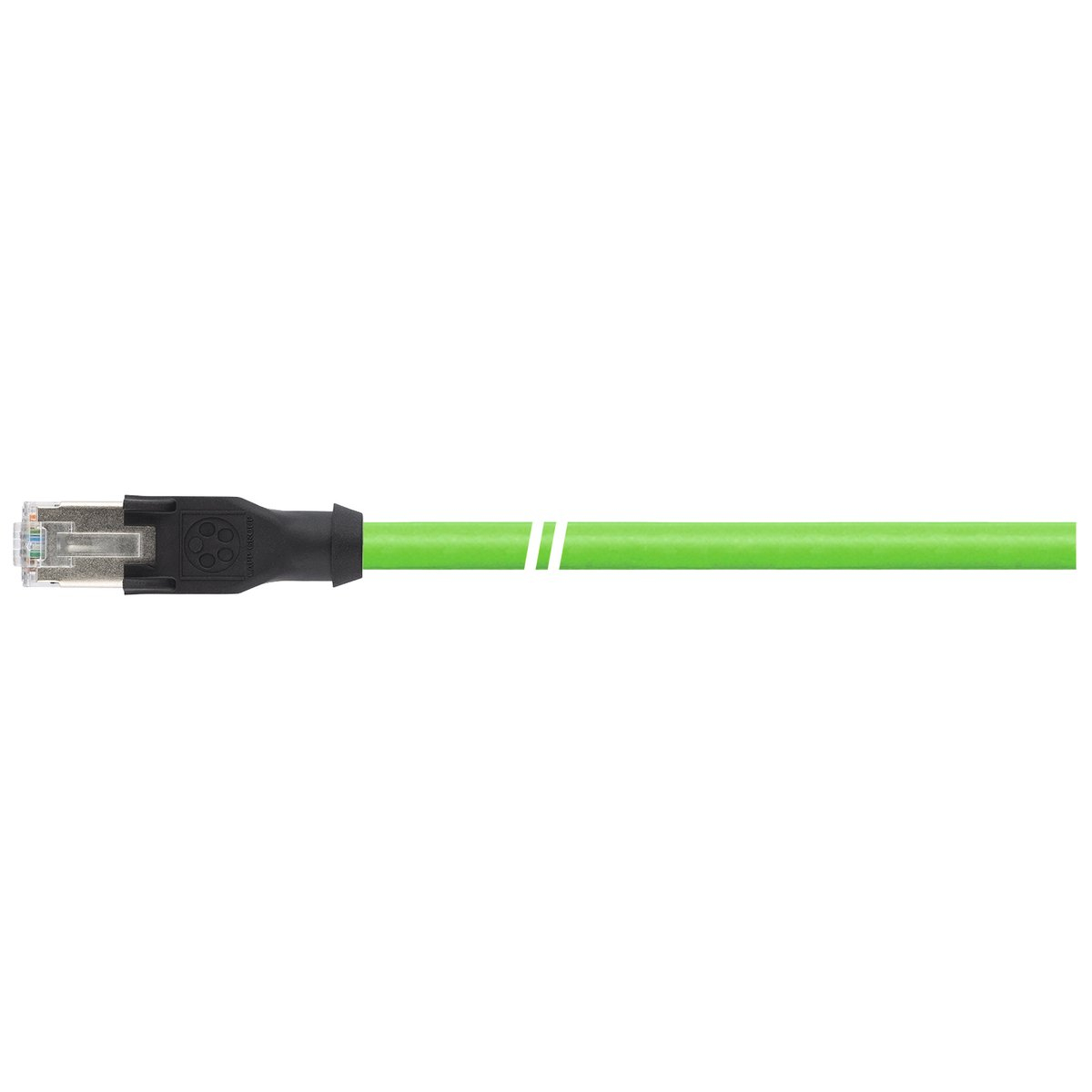

Cablu patch Flex ETHERLINE® Cat.6 A

Acest cablu preconfecționat ETHERLINE® Cat.6A Flex este o soluție robustă și fiabilă pentru rețelele Industrial Ethernet, proiectat pentru a satisface cerințele aplicațiilor exigente. Realizat pe baza cablului nostru de înaltă performanță ETHERLINE® Cat.7 FLEX, acest cablu combină flexibilitatea cu o transmisie de date excelentă.

Caracteristici Principale

• Tip produs: Cablu preconfecționat Industrial Ethernet Cat.6A, ecranat.
• Conectorizare: Echipat cu un conector RJ45 drept la un capăt și conductori liberi la celălalt capăt, pentru o flexibilitate maximă în conectarea la diverse terminale sau echipamente.
• Lungime: 10 metri (conform codului de produs IE-6A-RJ45-10-P-4-26-7-OE).
• Bază cablu: Construit pe baza cablului ETHERLINE® Cat.7 FLEX (cod articol Lapp: 2170934), asigurând performanțe superioare.
• Domeniu de temperatură: Funcționare fiabilă într-un interval larg de temperaturi, de la -40°C până la +70°C.
• Grad de protecție: IP20, potrivit pentru majoritatea aplicațiilor industriale.
• Ecranare: Complet ecranat pentru o imunitate excelentă la interferențe electromagnetice (EMI).
• Conformitate: Respectă standardele RoHS, REACH și este fără substanțe care inhibă aderența vopselelor (LABS free).

Specificații Tehnice

Caracteristici Generale

• Metodă de conectare, conector: Mufă RJ45
• Număr de pini: 8
• Codificare culori (alocare pini): TIA/EIA-568-B

Proprietăți Electrice

• Tensiune nominală (max.): 50 V
• Curent nominal la 40°C: 1 A
• Grad de poluare: 1
• Rezistența buclei la 20°C: ≤ 29 Ω

Caracteristici de Transmisie

• Categorie (conform ISO/IEC 11801): 6_A

Proprietăți Mecanice

Mufă RJ45

• Clasa de inflamabilitate conform UL 94: PC → V0, TPE → HB
• Contact, material: CuSn, placat cu aur
• Carcasă și inserție, material: PC, transparent
• Manșon 2K, protecție mufă, material: TPE, negru
• Manșon 2K, protecție la îndoire, material: TPE, negru

Cablu (Lapp cod articol: 2170934)

• Certificare: E63634 cRUus AWM Style 21238 80°C 600V I/II A/B conform UL 758 & CSA C22.2 No.210
• Conductor: Cupru gol, multifilar, 26/7 AWG
• Izolație: Poliolefină (spumată), diametru izolație: aprox. 1.0 mm
• Cod de identificare a miezurilor:
  • Perechea 1: alb/albastru
  • Perechea 2: alb/portocaliu
  • Perechea 3: alb/verde
  • Perechea 4: alb/maro
  • (Marcajul inelului colorat pe miezurile albe este opțional)
• Torsadare: 2 miezuri torsadate în pereche, 4 perechi torsadate în mănunchi
• Ecranare pereche: Folie de aluminiu laminată cu plastic (suprapusă)
• Ecranare generală: Împletitură din sârmă de cupru cositorită (acoperire aprox. 70%)
• Manta exterioară: PUR, culoare verde (similar RAL 6018), diametru exterior: aprox. 6.4 mm

Aplicații Recomandate

Acest cablu este ideal pentru utilizarea în medii industriale unde este necesară o transmisie de date fiabilă și o rezistență sporită la condiții dificile. Datorită construcției sale robuste și ecranării eficiente, este potrivit pentru conectarea senzorilor, actuatoarelor, PLC-urilor și altor componente de rețea în sisteme de automatizare, mașini-unelte și linii de producție.

Documentație

Pentru informații tehnice detaliate, vă rugăm să consultați fișa tehnică a produsului disponibilă la acest link.
