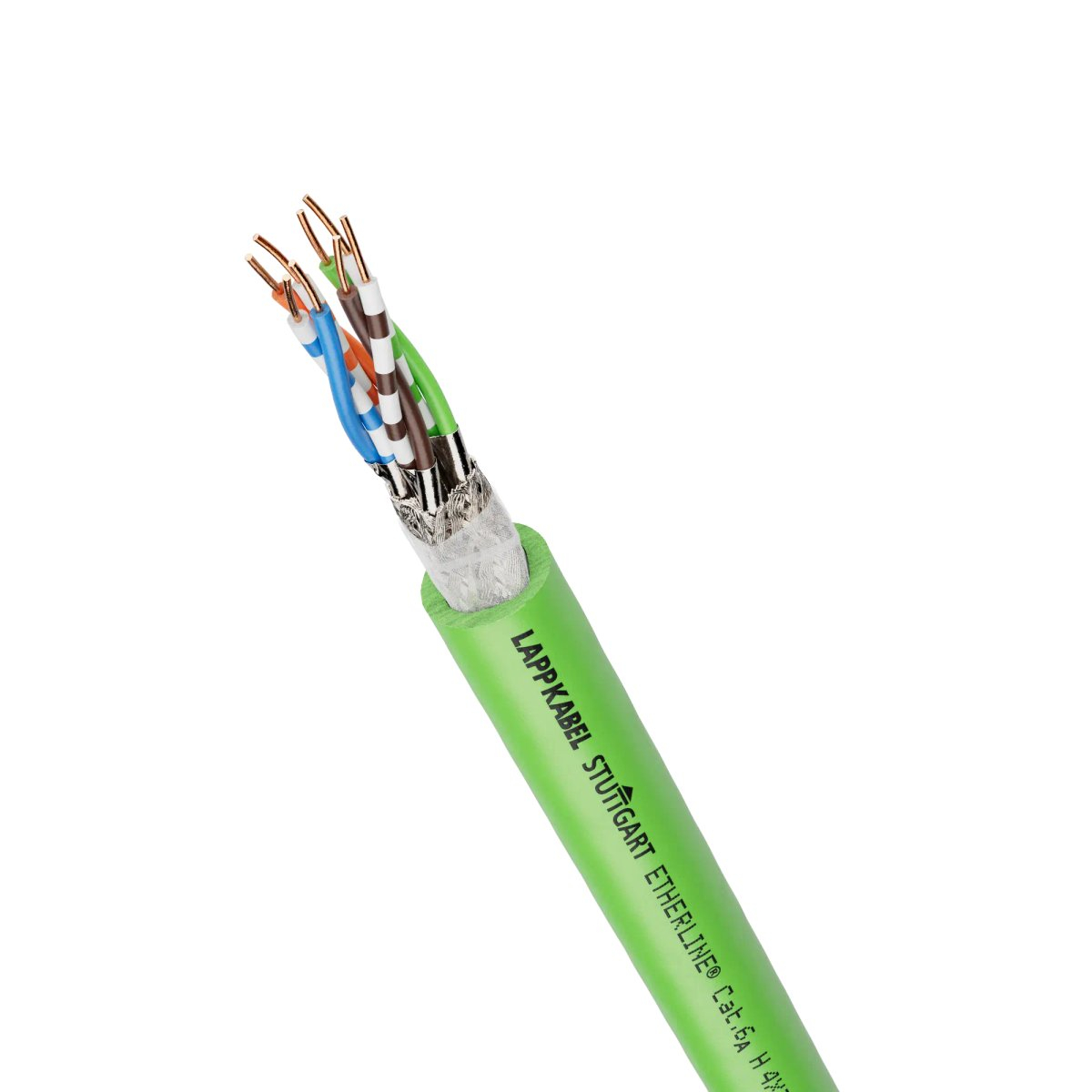

Cablu ETHERLINE H Cat. 6A S/FTP, 4x2x22AWG, Halogen-Free

Cablul ETHERLINE H Cat. 6A este o soluție de înaltă performanță pentru infrastructurile de rețea moderne, proiectat pentru a satisface cerințele riguroase ale sistemelor de transmitere a datelor. Acesta aparține categoriei 6A, clasa EA, și este testat pentru o lățime de bandă de până la 500 MHz, asigurând o performanță excepțională pentru aplicații critice.

Aplicații și Performanță

• Domeniu de utilizare: Cablu de instalare pentru sisteme de cablare conform ISO/IEC 11801 și EN 50173. Îndeplinește cerințele de transmisie ale IEC 61156-5, Categoria 6A și EN 50288-10-1.
• Performanță: Cablu cu 4 perechi, ecranat (S/FTP - Screened Foiled Twisted Pair), cu o impedanță nominală de 100 Ω. Suportă o lățime de bandă de 10 Gbit/s (ex. 100BASE-T, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T) pe distanțe de până la 100 m.
• Aplicații suportate: PROFINET, EtherCAT, EtherNet/IP, PoE (IEEE 802.3af), PoE+ (IEEE 802.3at), PPoE (IEEE 802.3bt) și altele.
• Caracteristici: Ignifug, fără propagare a flăcării, fără halogeni (FRNC - Flame Retardant Non Corrosive).

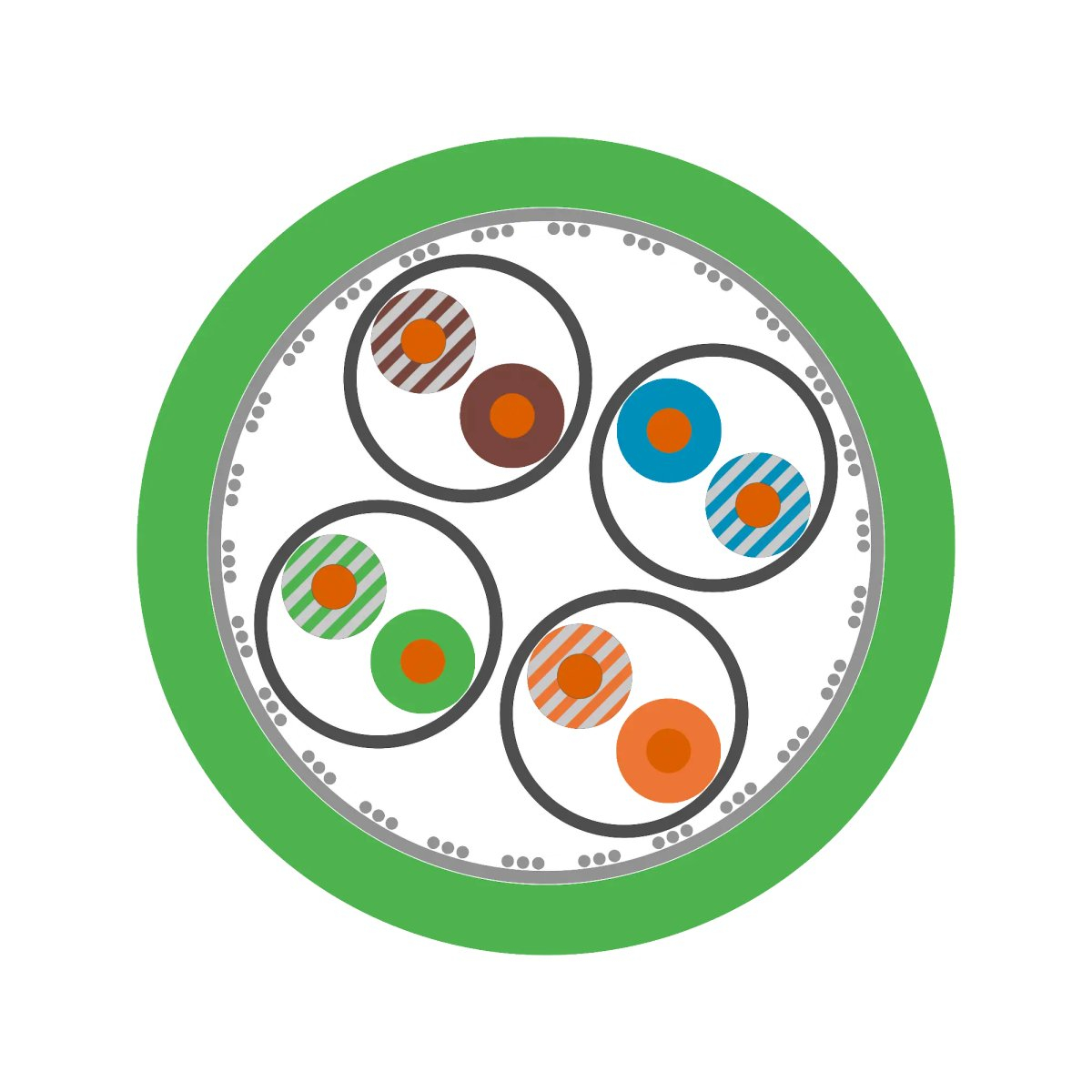

Construcție și Design

• Certificare: EN 13501-6 și EN 50575 pentru clasificarea comportamentului la foc.
• Conductor: Cupru solid, gol, 22/1 AWG.
• Izolație: Poliolefină (spumată), diametru nominal al miezului: 1.50 mm.
• Cod de identificare a miezurilor: Perechea 1: alb/albastru, Perechea 2: alb/portocaliu, Perechea 3: alb/verde, Perechea 4: alb/maro (marcajul inelului colorat pe miezurile albe este opțional).
• Împletire: 2 miezuri împletite într-o pereche, 4 perechi împletite într-un mănunchi.
• Ecranare pereche: Folie de aluminiu laminată cu plastic (suprapusă).
• Ecranare generală: Împletitură din fire de cupru cositorite (acoperire 85% ± 5%).
• Manta exterioară: FRNC, culoare verde, similar RAL 6018.
• Diametru exterior: 8.70 mm (± 0.3 mm).

Proprietăți Electrice (la 20 °C)

• Rezistența buclei: ≤ 12.2 Ω/100 m.
• Rezistența izolației: ≥ 5 GΩ×km.
• Capacitate mutuală (800 Hz): 42 nF/100 m.
• Atenuare de cuplare:
  • 30 MHz - 100 MHz: ≥ 80 dB
  • 100 MHz - 500 MHz: ≥ 80 - 20×log10(f /100)
• Impedanță caracteristică (100 MHz): 100 Ω conform IEC 611156-5.
• Viteza de propagare (100 MHz): 0.80 c.
• Timp de propagare a semnalului (4 MHz - 500 MHz): ≤ 480 ns/100 m.
• Skew de întârziere (4 MHz - 500 MHz): ≤ 20 ns/100 m.
• Tensiune maximă de operare (EN): 100 V (nu pentru aplicații de alimentare).
• Tensiune de testare:
  • Miez/miez: 700 V
  • Miez/ecran: 700 V
