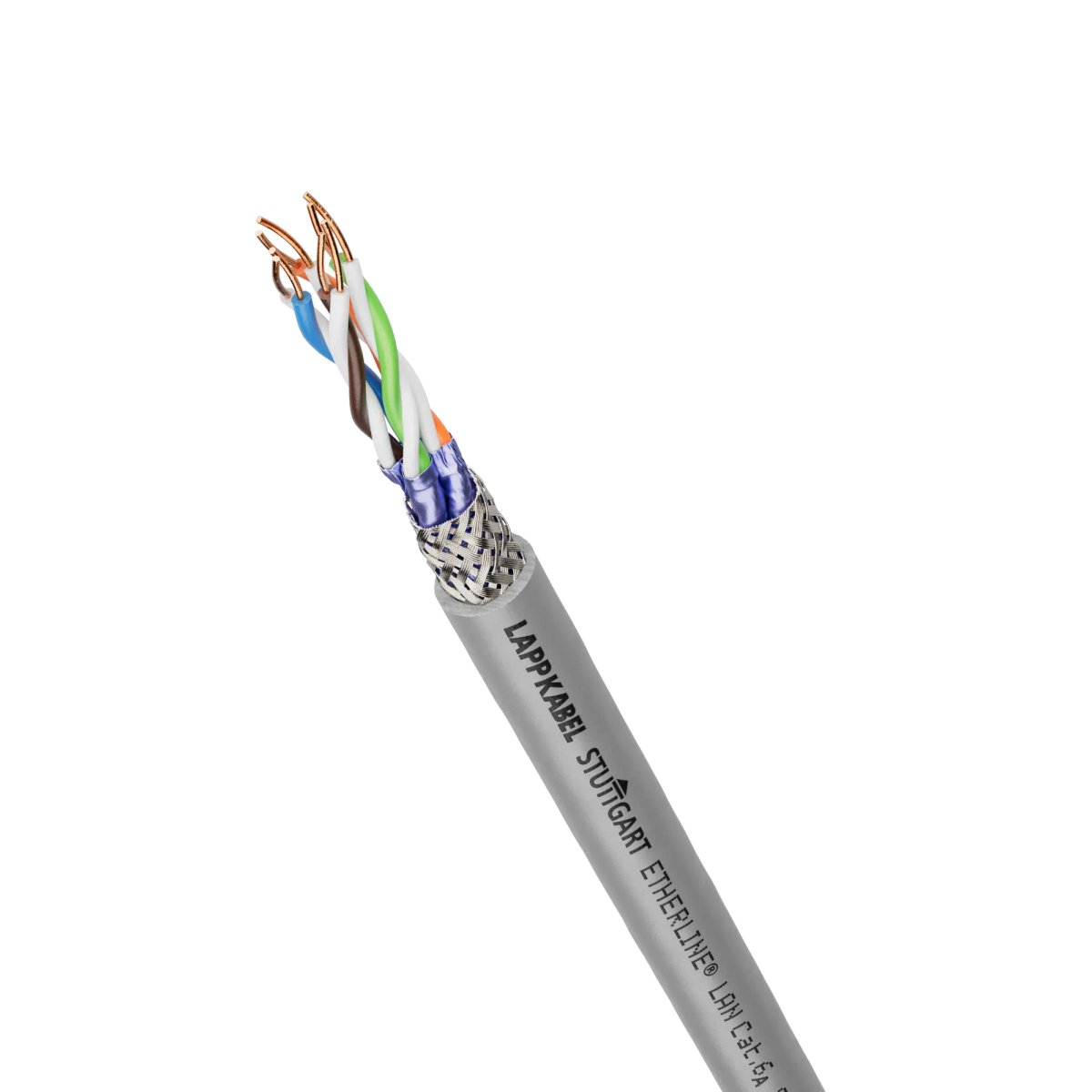

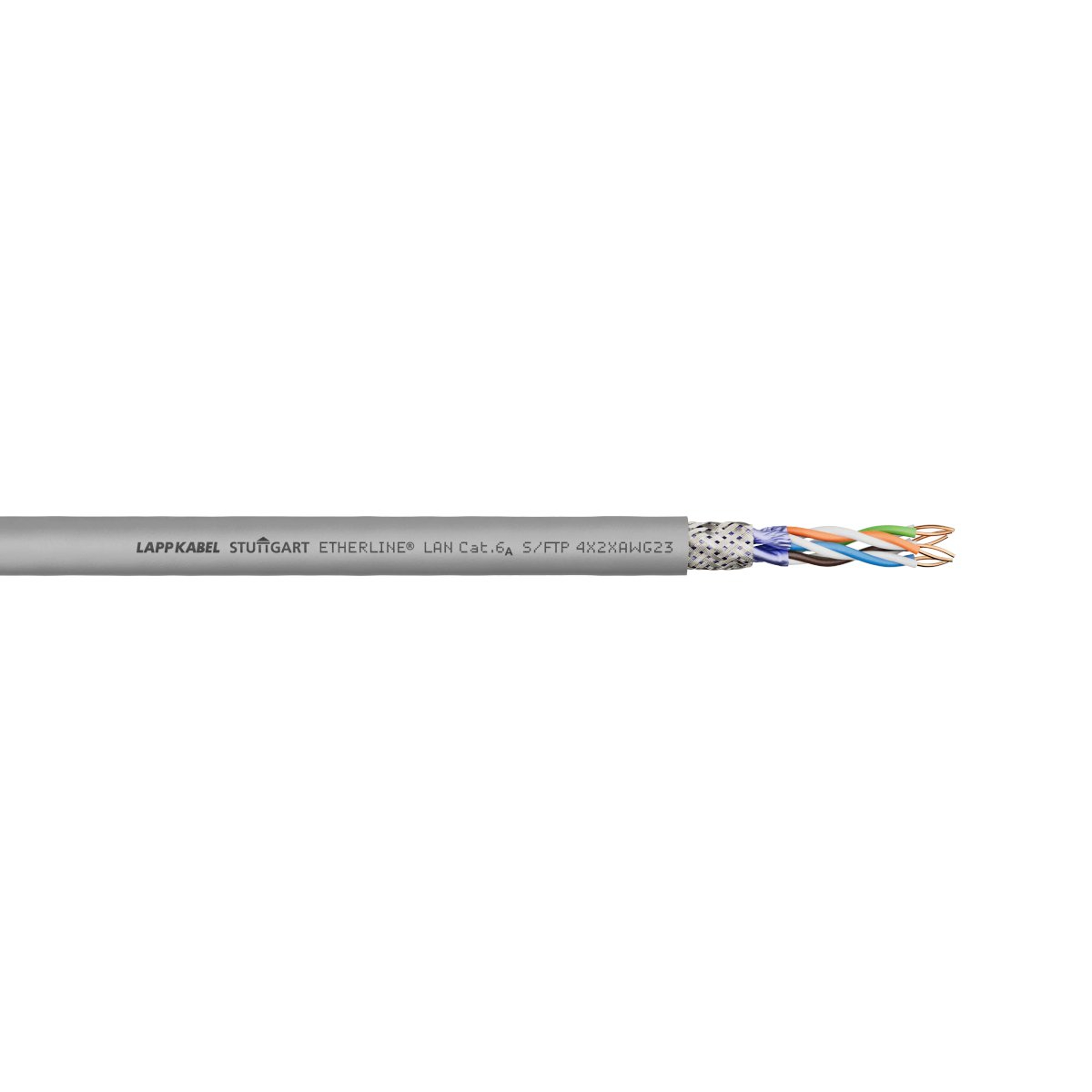

Cablu ETHERLINE® LAN 500 Cat.6A S/FTP 4x2xAWG23

Descriere Generală

Cablul ETHERLINE® LAN 500 Cat.6A S/FTP este un cablu de instalare de înaltă performanță, proiectat pentru cablarea orizontală structurată în rețele de date. Acesta este ideal pentru toate aplicațiile de transmisie de date Ethernet (IEEE 802.3) de până la 10GBase-T și chiar mai mult, asigurând o conectivitate fiabilă și rapidă.

Cu o construcție robustă S/FTP (Screened/Foiled Twisted Pair), acest cablu oferă o protecție excelentă împotriva interferențelor electromagnetice (EMI) datorită ecranării generale din tresă de cupru cositorit, precum și a ecranării individuale a perechilor cu folie laminată de aluminiu-poliester. Această dublă ecranare contribuie la menținerea integrității semnalului și la performanțe optime, fiind testat până la o frecvență de 500 MHz.

Caracteristici Tehnice

• Tip cablu: ETHERLINE® LAN 500 Cat.6A S/FTP
• Standarde: Conform IEC 61156-5/ISO/IEC 11801, EN 50173-1, EIA/TIA 568C.2
• Aplicații: Rețele LAN, Ethernet (IEEE 802.3) până la 10GBase-T și aplicații superioare.

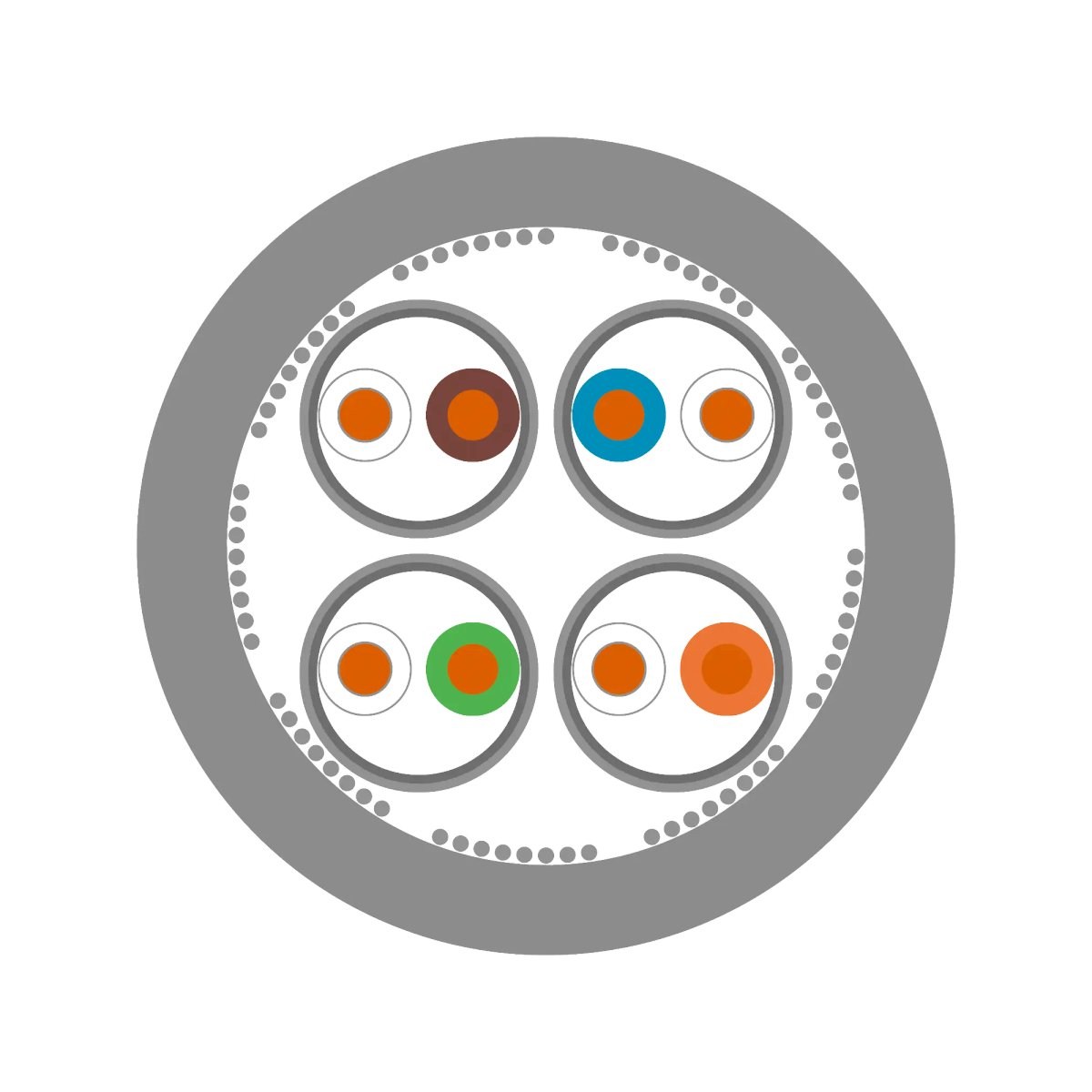

Construcție

• Conductor: Sârmă solidă de cupru gol, AWG 23/1
• Izolație: Polietilenă solidă
• Identificarea perechilor:
  • Perechea 1: Alb - Albastru
  • Perechea 2: Alb - Portocaliu
  • Perechea 3: Alb - Verde
  • Perechea 4: Alb - Maro
• Împletirea perechilor: Două conductoare împletite în perechi
• Ecranarea perechilor: Folie laminată de aluminiu-poliester
• Împletirea: Perechi împletite în mănunchi
• Ecranare generală: Tresă din fire de cupru cositorit
• Manta exterioară: Compus PVC, culoare gri (similar RAL 7035), diametru exterior aprox. 7.3 mm

Caracteristici Mecanice

• Raza minimă de îndoire:
  • La instalare: 4 x diametrul cablului
  • Instalare fixă: 8 x diametrul cablului
• Interval de temperatură permis:
  • La instalare: 0 °C până la +50 °C
  • Instalare fixă: -20 °C până la +60 °C
• Propagarea flăcării: Ignifug conform IEC 60332-1-2
• Clasificarea comportamentului la foc (CPR): Eca conform Regulamentului UE 305/2011 (EN13501-6 și EN50575)

Caracteristici Electrice

• Rezistența DC (buclă): max. 150.0 Ω/km
• Rezistența izolației: min. 5 GΩ x km
• Capacitatea mutuală nominală: 43 nF/km la 1 kHz
• Impedanța caracteristică nominală: 100 Ω conform IEC 61156-5
• Tensiunea de vârf de operare: 100 V (nu pentru scopuri de alimentare)
• Viteza de propagare: aprox. 0.79 c
• Tensiune de testare (conductor/conductor): 1000 V

Performanță de Transmisie

Proprietățile de transmisie sunt conforme cu IEC 61156-5 pentru Categoria Cat.6A, asigurând performanțe excelente pentru rețelele moderne de mare viteză. Cablul este proiectat pentru a minimiza atenuarea, diafonia (NEXT, PS NEXT) și pierderea de retur, garantând o transmisie de date stabilă și eficientă pe distanțe lungi.

Acest cablu reprezintă o soluție fiabilă și durabilă pentru infrastructura de rețea, oferind performanțe superioare și conformitate cu cele mai stricte standarde internaționale.
