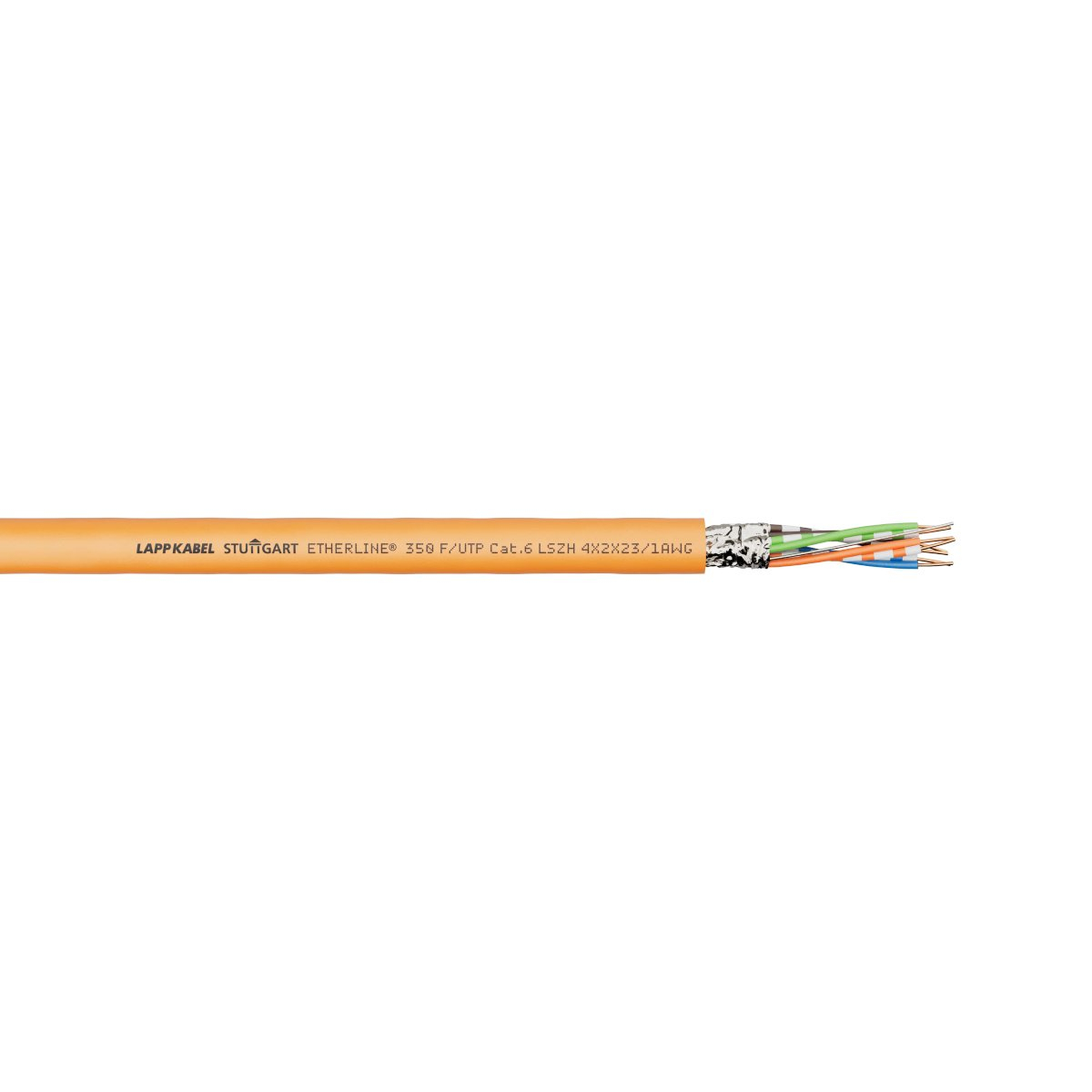

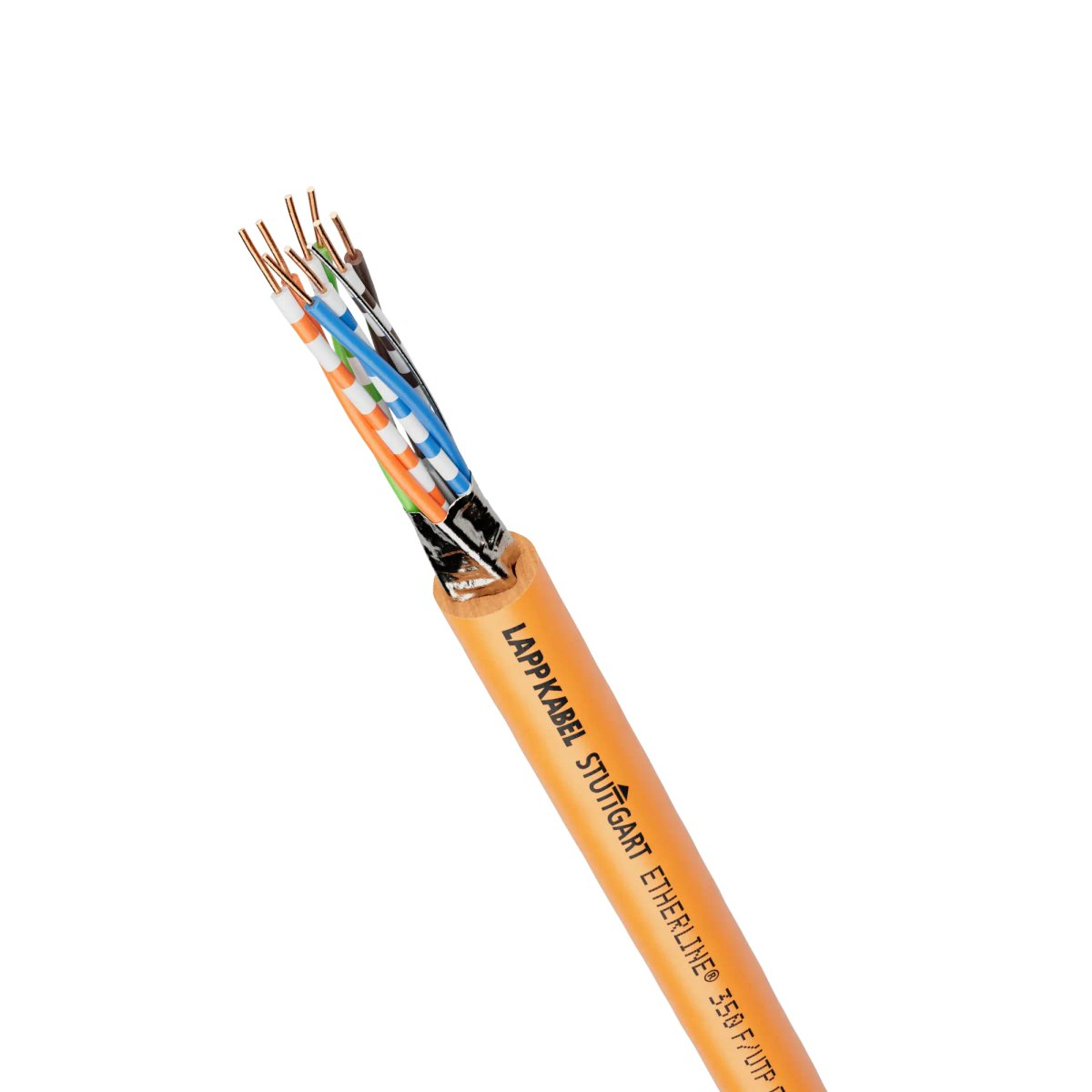

Cablu ETHERLINE LAN Cat.6 F/UTP 4x2xAWG23 LSZH

Descriere Generală

Cablul de instalare ETHERLINE® LAN Cat.6 F/UTP 4x2xAWG23 LSZH este o soluție de înaltă performanță, proiectată pentru sisteme de cablare generice conform standardelor ISO/IEC 11801 și EN 50173. Verificat până la 350 MHz, acest cablu asigură o transmisie fiabilă a datelor pentru aplicații moderne de rețea, inclusiv 1000Base-T, PROFINET, EtherCAT, EtherNet/IP și Power over Ethernet (PoE/PoE+).

Cu o manta exterioară din material LSZH (Low Smoke Zero Halogen), cablul este fără halogeni, rezistent la flacără și oferă o siguranță sporită în caz de incendiu, fiind, de asemenea, rezistent la acizi, alcali și anumite uleiuri.

Caracteristici Tehnice și Beneficii

• Performanță Superioară: Cablu de Categoria 6 / Clasa E, verificat până la 350 MHz, îndeplinind cerințele IEC 61156-5 și EN 50288-5-1.
• Siguranță Îmbunătățită: Manta exterioară LSZH (Low Smoke Zero Halogen) asigură emisii reduse de fum și gaze toxice în caz de incendiu, fiind rezistent la flacără.
• Durabilitate: Rezistent la acizi, alcali și anumite uleiuri, ideal pentru medii industriale.
• Compatibilitate Extinsă: Suportă aplicații precum 1000Base-T, PROFINET, EtherCAT, EtherNet/IP, PoE (IEEE 802.3af) și PoE+ (IEEE 802.3at).
• Construcție Robustă: Ecranare F/UTP cu folie de aluminiu laminată și fir de drenaj din cupru cositorit pentru o protecție eficientă împotriva interferențelor electromagnetice.

Aplicații Recomandate

• Sisteme de cablare structurată pentru clădiri comerciale și industriale.
• Rețele locale (LAN) de mare viteză, inclusiv Gigabit Ethernet (1000Base-T).
• Aplicații industriale de automatizare și control (PROFINET, EtherCAT, EtherNet/IP).
• Sisteme de supraveghere video și telefonie IP care utilizează Power over Ethernet (PoE/PoE+).
• Instalații fixe în medii unde siguranța la incendiu este critică.

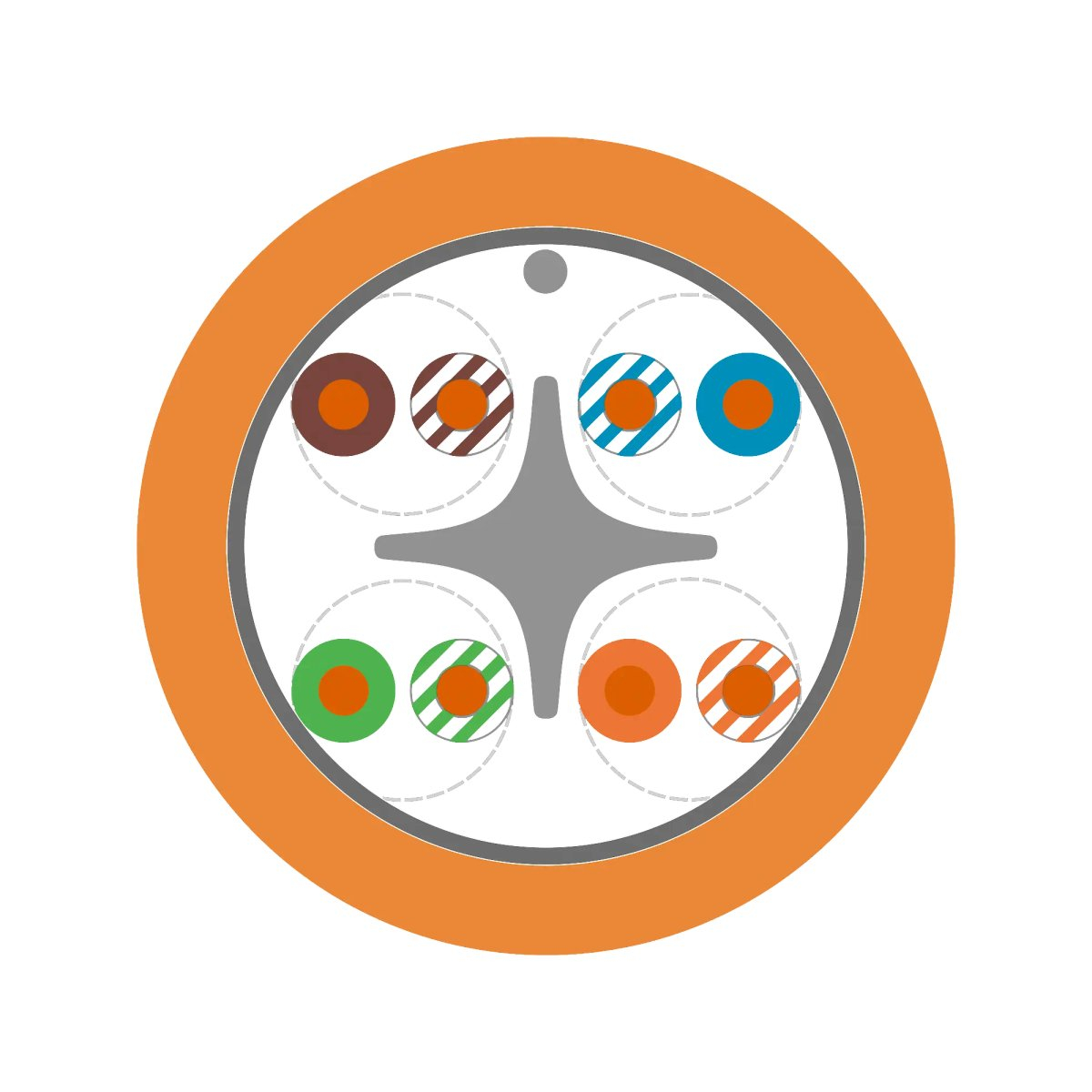

Detalii de Construcție

• Conductor: Cupru solid, 23/1 AWG.
• Izolație: Polietilenă, diametru nominal aprox. 1.09 mm.
• Identificare perechi: Perechea 1: alb-albastru/albastru; Perechea 2: alb-portocaliu/portocaliu; Perechea 3: alb-verde/verde; Perechea 4: alb-maro/maro.
• Torsadare: 2 fire torsadate într-o pereche, 4 perechi torsadate într-un mănunchi cu element central de separare.
• Ecranare: Folie de aluminiu laminată din plastic (suprapusă) cu fir de drenaj din cupru cositorit.
• Manta exterioară: LSZH, culoare portocalie (similar RAL 2003), diametru exterior nominal 7.4 mm (± 0.3 mm).

Proprietăți Electrice (la 20°C)

• Rezistența buclei: max. 16.0 Ω/100 m.
• Rezistența izolației: min. 5 GΩ x km.
• Capacitate mutuală: nom. 50 nF/km.
• Atenuare de cuplare: > 55 dB (30 MHz - 250 MHz).
• Impedanță caracteristică: nom. 100 Ω conform IEC 61156-5.
• Viteza de propagare: 0.66 c.
• Timp de propagare semnal: ≤ 510 ns/100 m.
• Skew de întârziere: ≤ 40 ns/100 m.
• Tensiune maximă de operare: 100 V (nu pentru scopuri de alimentare).
• Tensiune de test: fir/fir: 1000 V.

Proprietăți Mecanice și Termice

• Rază minimă de curbură: instalație fixă: 4x diametrul cablului; flexare ocazională: 8x diametrul cablului.
• Interval de temperatură: instalație fixă: -20 °C până la ... (datele complete sunt disponibile în fișa tehnică).

Standarde și Certificări

• Certificare: EN 13501-6 și EN 50575 (Clasificarea comportamentului la foc).
• Standarde de transmisie: Îndeplinește cerințele EN 50288-5-1 și IEC 61156-5 pentru Categoria 6.
