Cablu ETHERLINE® LAN Cat.6A F/FTP 4x2xAWG23 LSZH, 500 MHz

Prezentare Generală

Cablul ETHERLINE® LAN 500 Cat.6A F/FTP este o soluție de înaltă performanță, proiectată pentru sisteme de cablare generice conform standardelor ISO/IEC 11801 și EN 50173. Acesta este optimizat pentru aplicații de transmitere a datelor de până la 10GBase-T, asigurând o lățime de bandă extinsă de până la 500 MHz.

Caracteristici Cheie

• Performanță Superioară: Lățime de bandă de până la 500 MHz, conform IEC 61156-5 Categoria 6A și EN 50288-10-1, suportând aplicații de până la 10GBase-T.
• Siguranță Avansată: Fără halogeni (LSZH), ignifug și rezistent în mare măsură la acizi, alcalii și anumite uleiuri, contribuind la siguranța în caz de incendiu și la durabilitate în medii dificile.
• Compatibilitate Extinsă: Ideal pentru PROFINET, EtherCAT, EtherNet/IP, PoE (IEEE 802.3af), PoE+ (IEEE 802.3at) și multe alte aplicații de rețea.
• Certificări: Clasificare la foc conform EN 13501-6 și EN 50575.

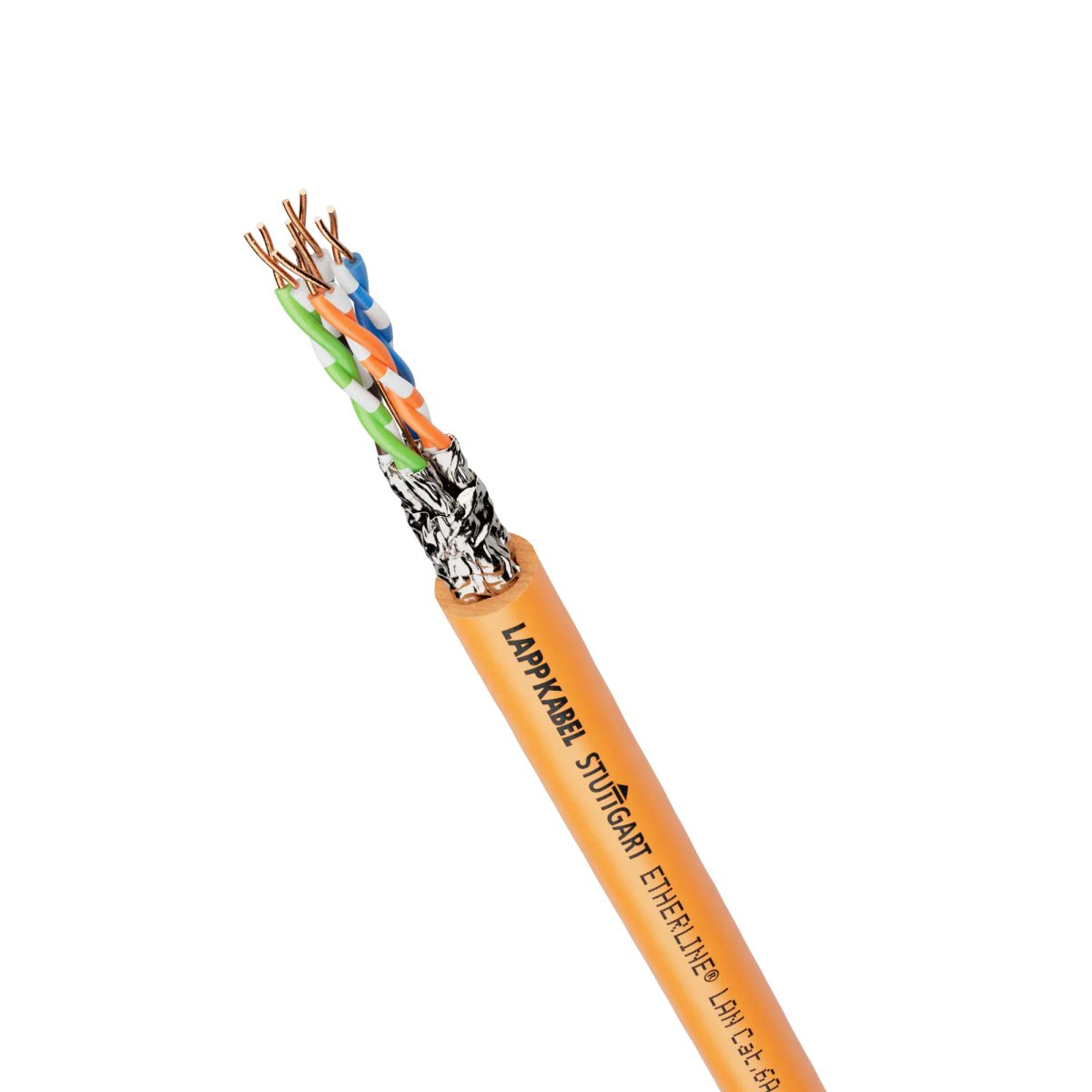

Construcție Robustă

• Conductor: Cupru solid, 23/1 AWG.
• Izolație: Polietilenă, cu un diametru al miezului de aproximativ 1.3 mm.

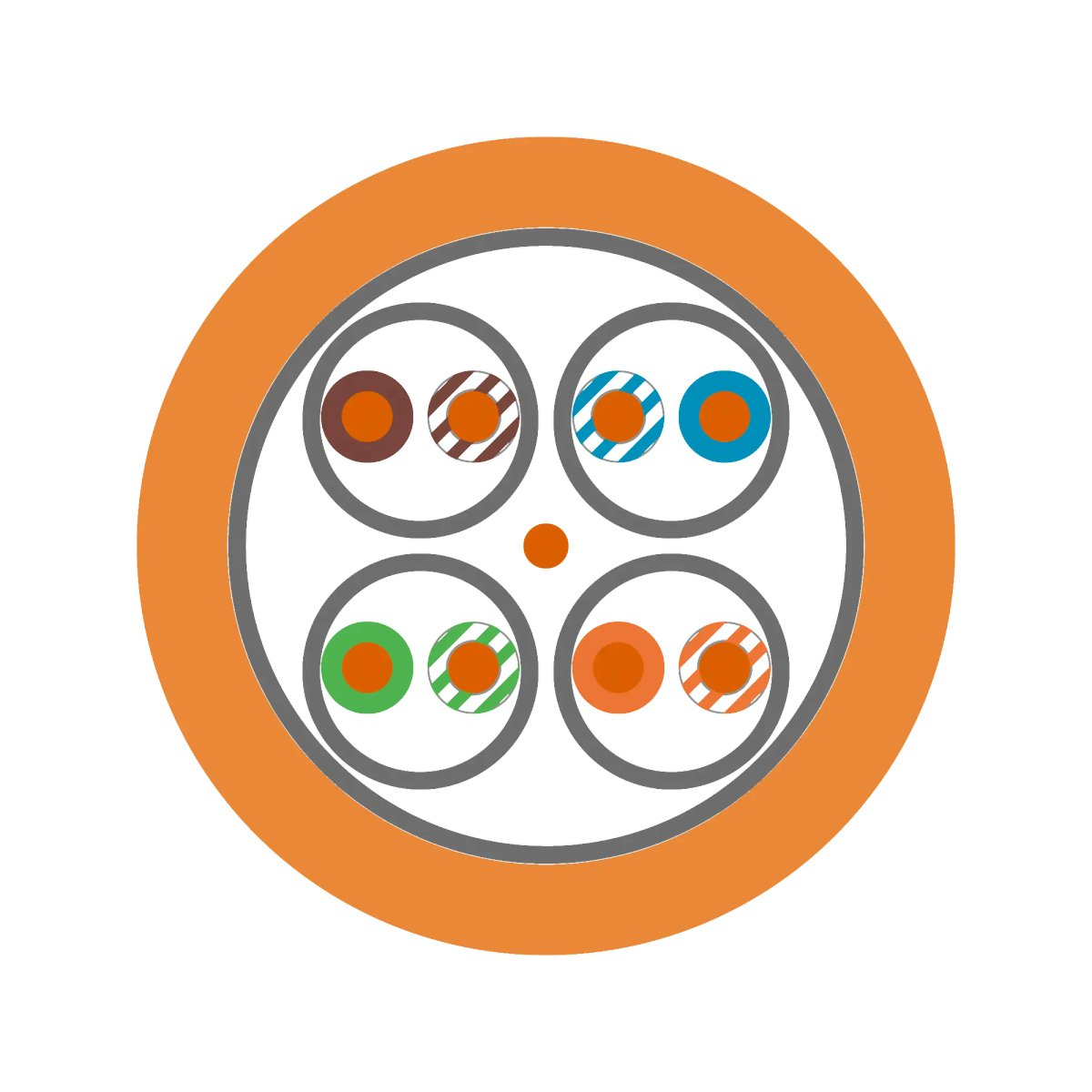

• Identificare Perechi: Perechea 1: alb(-albastru)/albastru; Perechea 2: alb(-portocaliu)/portocaliu; Perechea 3: alb(-verde)/verde; Perechea 4: alb(-maro)/maro.
• Împletire: 2 conductoare împletite într-o pereche, 4 perechi împletite într-un mănunchi cu fir de drenaj central.
• Ecranare Perechi: Folie de aluminiu laminată cu plastic (suprapusă).
• Ecranare Generală: Folie de aluminiu laminată cu plastic (suprapusă).

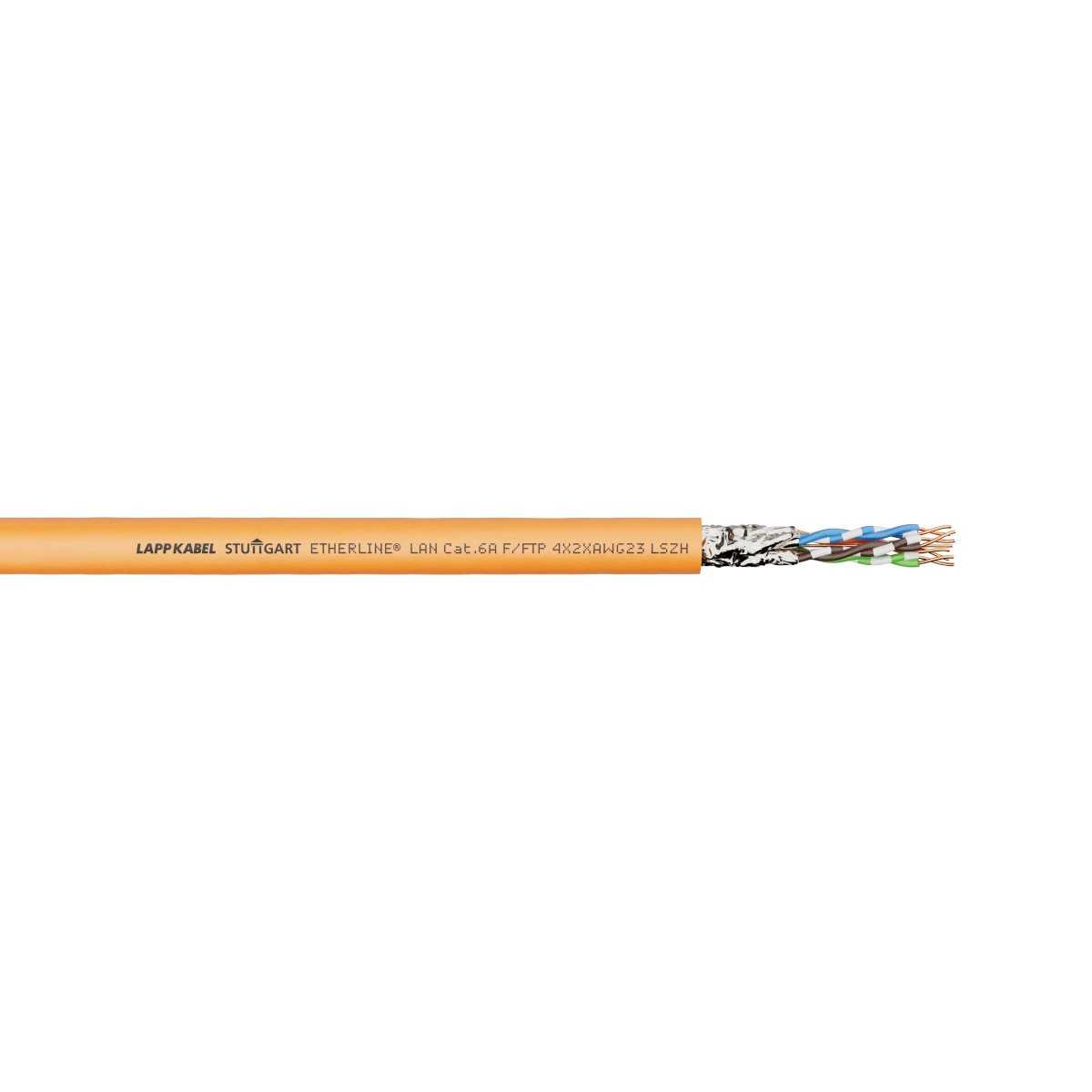

• Manta Exterioară: LSZH, de culoare portocalie (similar RAL 2003), cu un diametru exterior de 7.3 mm (± 0.3 mm).

Proprietăți Electrice (la 20°C)

• Rezistența buclei: max. 16.0 Ω/100 m.
• Rezistența izolației: min. 5 GΩ x km.
• Capacitate mutuală: nom. 43 nF/km.
• Atenuare de cuplare: > 55 dB (30 MHz - 500 MHz).
• Impedanță caracteristică: nom. 100 Ω conform IEC 61156-5.
• Viteza de propagare: 0.78 c.
• Timp de propagare semnal: ≤ 480 ns/100 m.
• Skew de întârziere: ≤ 20 ns/100 m.
• Tensiune de operare maximă: 100 V (nu pentru scopuri de alimentare).
• Tensiune de testare (conductor/conductor): 1000 V.

Proprietăți de Transmisie (la 20°C)

Caracteristicile de transmisie îndeplinesc cerințele standardelor EN 50288-10-1 și IEC 61156-5 pentru categoria 6A.

• Atenuare (max. la 500 MHz): 45.3 dB/100 m.
• NEXT (min. la 500 MHz): 34.8 dB.
• Return Loss (min. la 500 MHz): 17.3 dB.

Proprietăți Mecanice

• Rază minimă de curbură:
  • Fixă: 4x diametrul cablului.
  • Flexare ocazională: 8x diametrul cablului.
