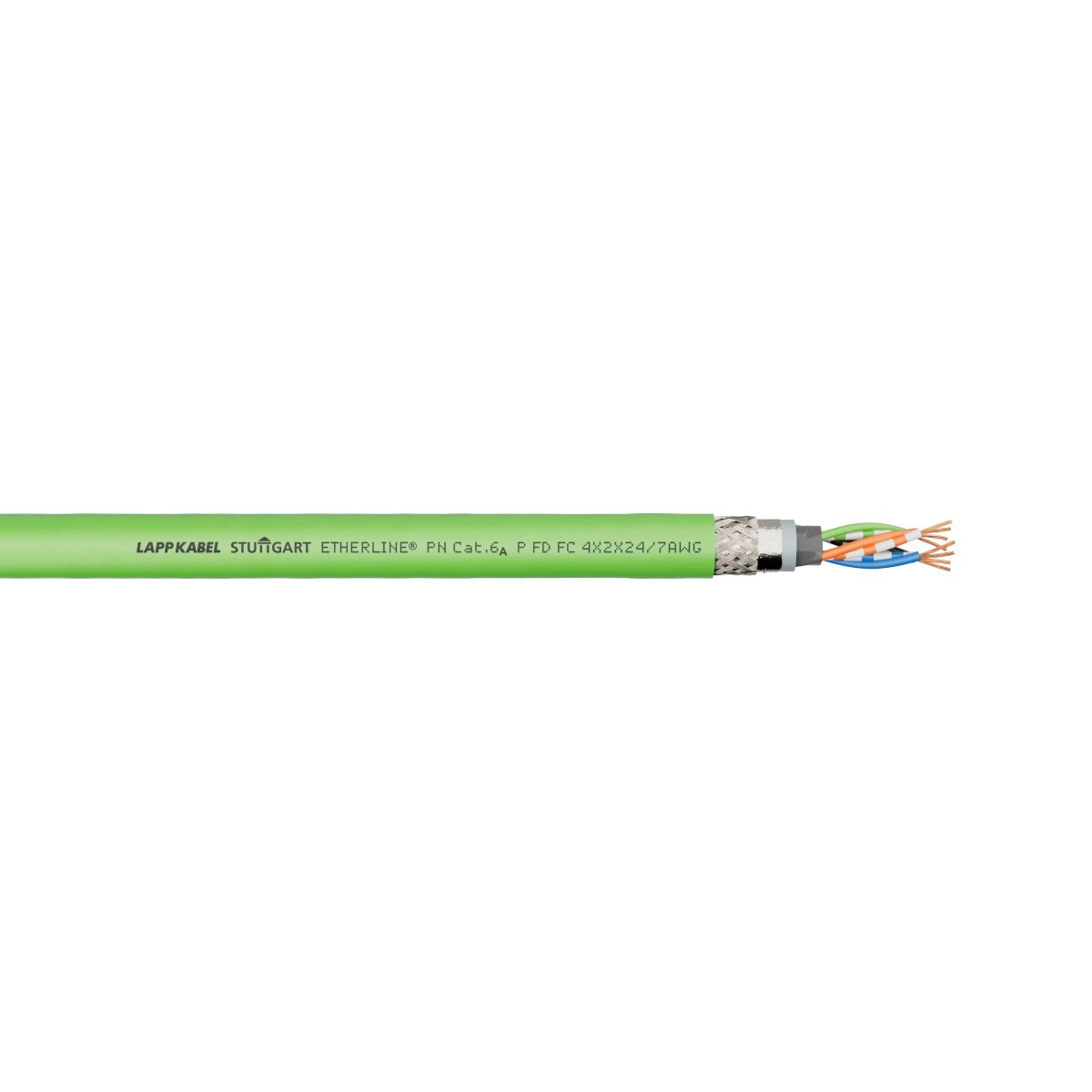

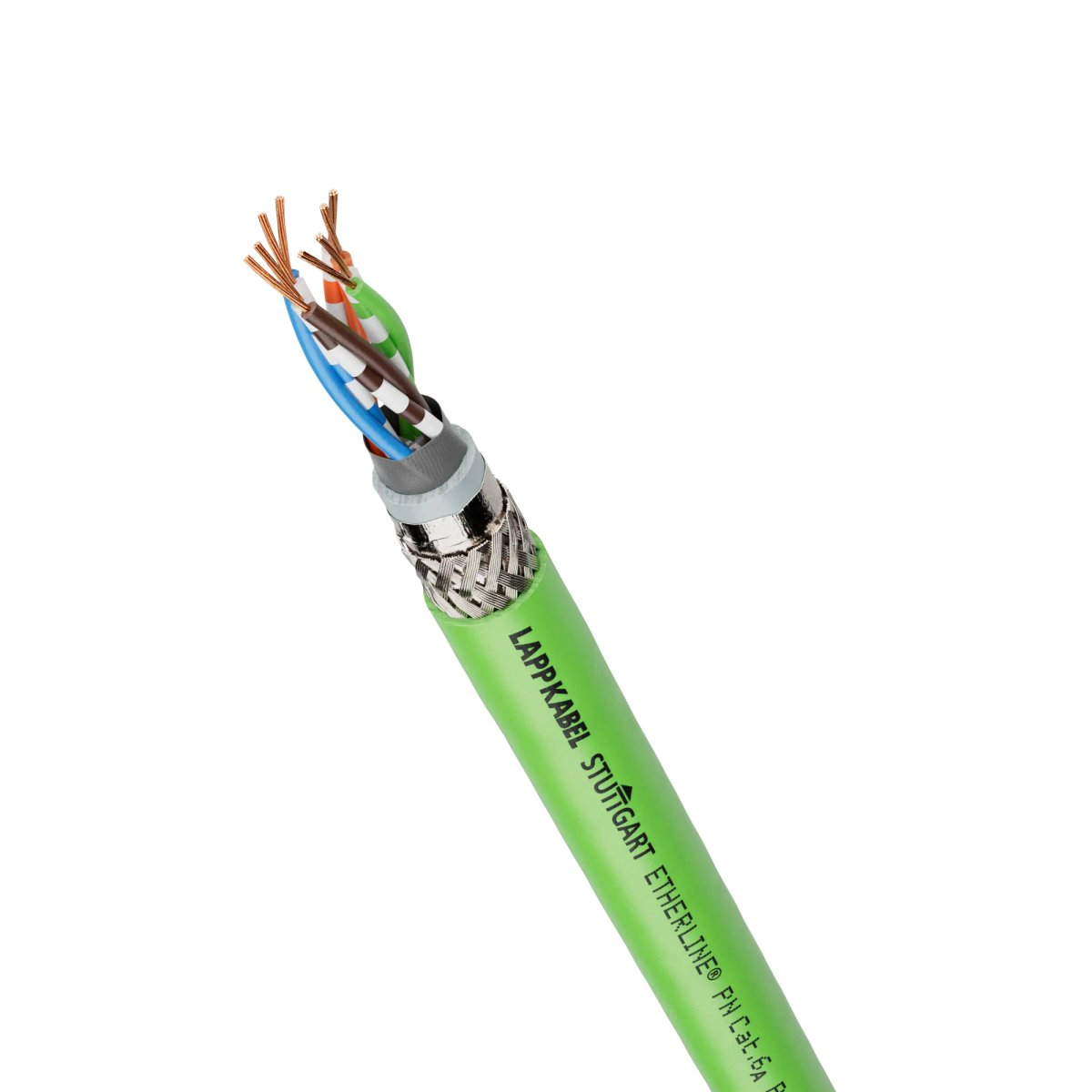

Cablu ETHERLINE® PN Cat. 6A Y FD FC

Descoperiți cablul ETHERLINE® PN Cat. 6A Y FD FC, o soluție de top pentru sisteme de cablare generice, proiectat pentru performanță și fiabilitate în medii industriale exigente. Acest cablu Ethernet de Categoria 6A, Clasa EA, este testat până la o valoare de 500 MHz, asigurând o transmisie de date rapidă și stabilă.

Aplicații

• Sisteme de cablare generice conform ISO/IEC 11801 și EN 50173.
• Compatibil cu protocoale precum Profinet (cu 4 perechi), EtherCAT, EtherNet/IP.
• Suportă Power over Ethernet (IEEE 802.3af) și Power over Ethernet Plus (IEEE 802.3at).
• Ideal pentru aplicații care necesită flexibilitate ridicată și rezistență la condiții dure.

Caracteristici Cheie

• Performanță Superioară: Lățime de bandă de până la 500 MHz, conform IEC 61156-6 Categoria 6A și EN 50288-10-2.
• Flexibilitate Ridicată: Proiectat pentru utilizare cu flexibilitate ridicată (FD).
• Rezistență la Mediu: Rezistent la razele solare, ignifug și în mare măsură rezistent la acizi, alcalii și anumite uleiuri.
• Tehnologie "Fast Connect" (FC): Permite o dezizolare și asamblare ușoară a cablului, economisind timp la instalare.
• Manta Interioară: Asigură o protecție suplimentară și stabilitate mecanică.

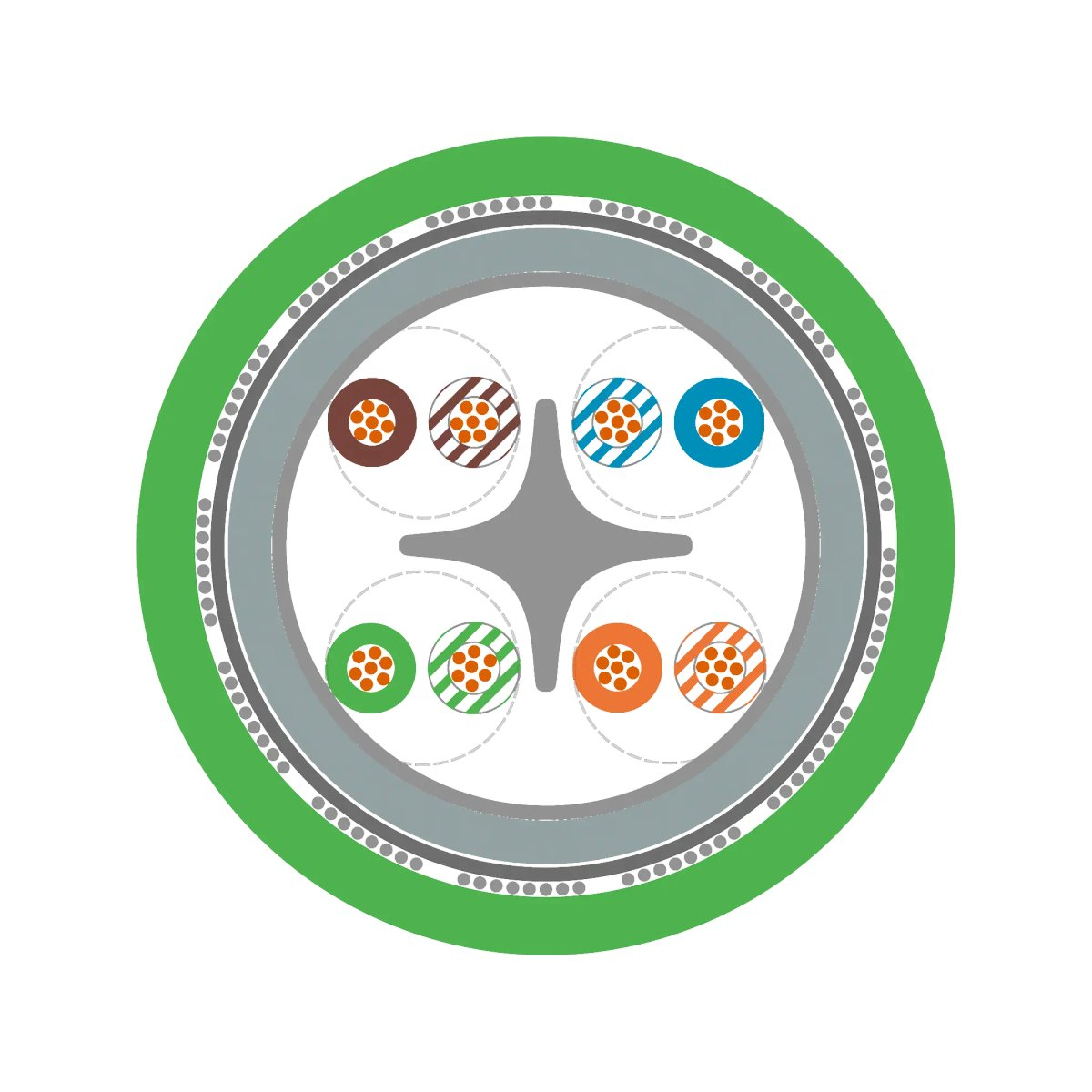

Construcție

• Conductor: Cupru gol, multifilar, 24/7 AWG.
• Izolație: Poliolefină solidă.
• Identificarea Culoare a Perechilor:
  • Perechea 1: Albastru-Alb/Albastru
  • Perechea 2: Portocaliu-Alb/Portocaliu
  • Perechea 3: Verde-Alb/Verde
  • Perechea 4: Maro-Alb/Maro
• Împletire: 2 conductoare împletite într-o pereche, 4 perechi împletite într-un mănunchi cu element central de separare, acoperit cu bandă plastică (suprapusă).
• Manta Interioară: TPE-V, diametru exterior nominal 6.50 mm.
• Ecranare: Folie de aluminiu laminată cu plastic (suprapusă), acoperită cu tresă din fire de cupru cositorite (acoperire 85% ±5%).
• Manta Exterioră: PVC, culoare verde (similar RAL 6018), diametru exterior 8.9 mm (± 0.3 mm).

Proprietăți Electrice (la 20°C)

• Rezistența buclei: max. 18.84 Ω/100 m
• Rezistența izolației: min. 5 GΩ x km
• Capacitatea mutuală: nom. 52 nF/km
• Impedanța caracteristică: 100 ± 15 Ω conform IEC 61156-6
• Viteza de propagare: 0.67c
• Timpul de tranzit al semnalului: 520 ns/100 m
• Tensiune de operare maximă: VDE: 125 V (nu pentru scopuri de alimentare); UL: 300 V
• Tensiune de test: Conductor/Conductor: 2000 V; Conductor/Ecran: 2000 V

Proprietăți de Transmisie Electrice (la 20°C)

Caracteristicile de transmisie îndeplinesc cerințele standardelor EN 50288-10-2 și IEC 61156-6 pentru Categoria 6A.

Pentru detalii complete privind atenuarea, TCL, EL TCTL, NEXT, PS EL FEXT, ACR-F/EL FEXT și Return Loss la diferite frecvențe, vă rugăm să consultați fișa tehnică a produsului.

Certificări

• c(UL)us CMX (75 °C)
