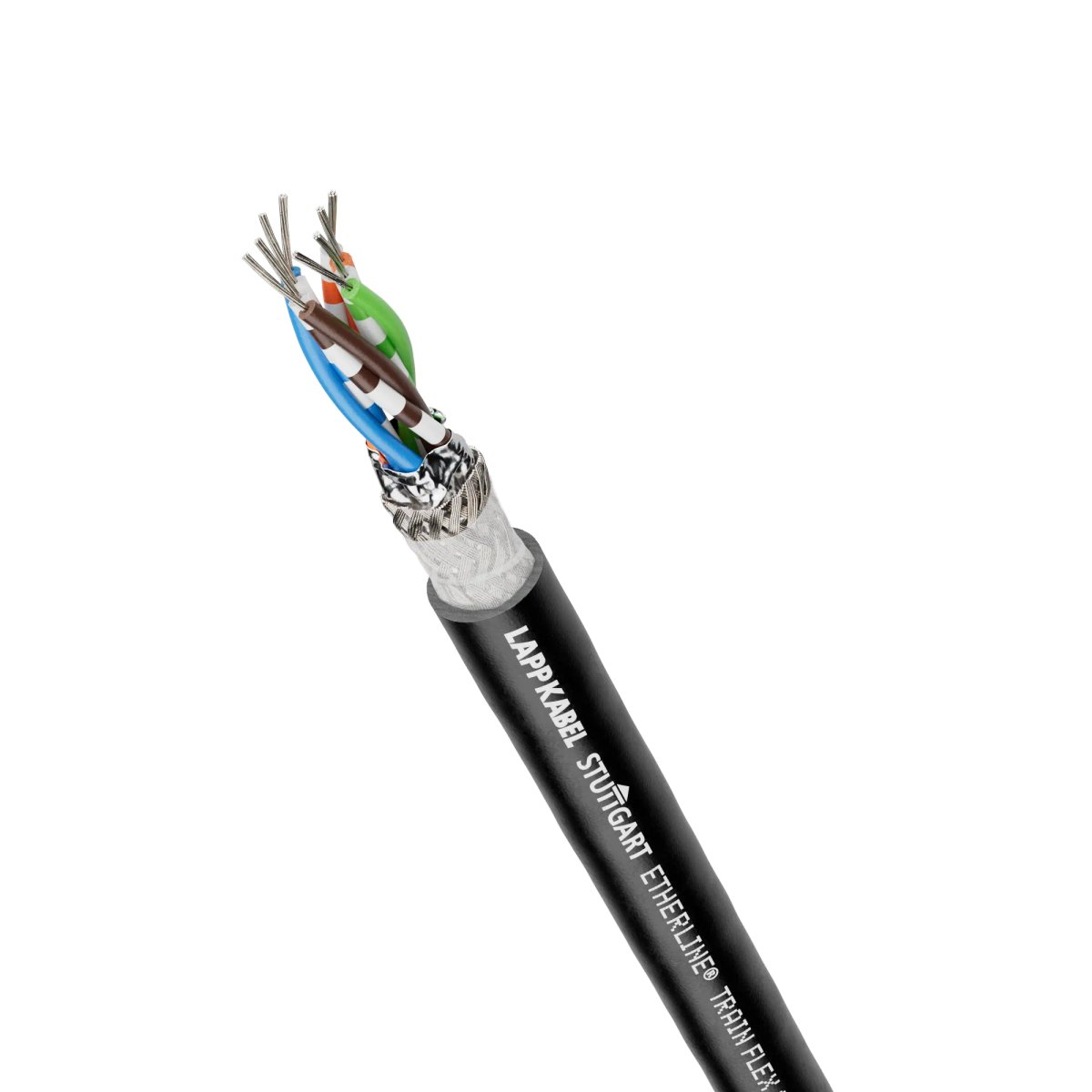

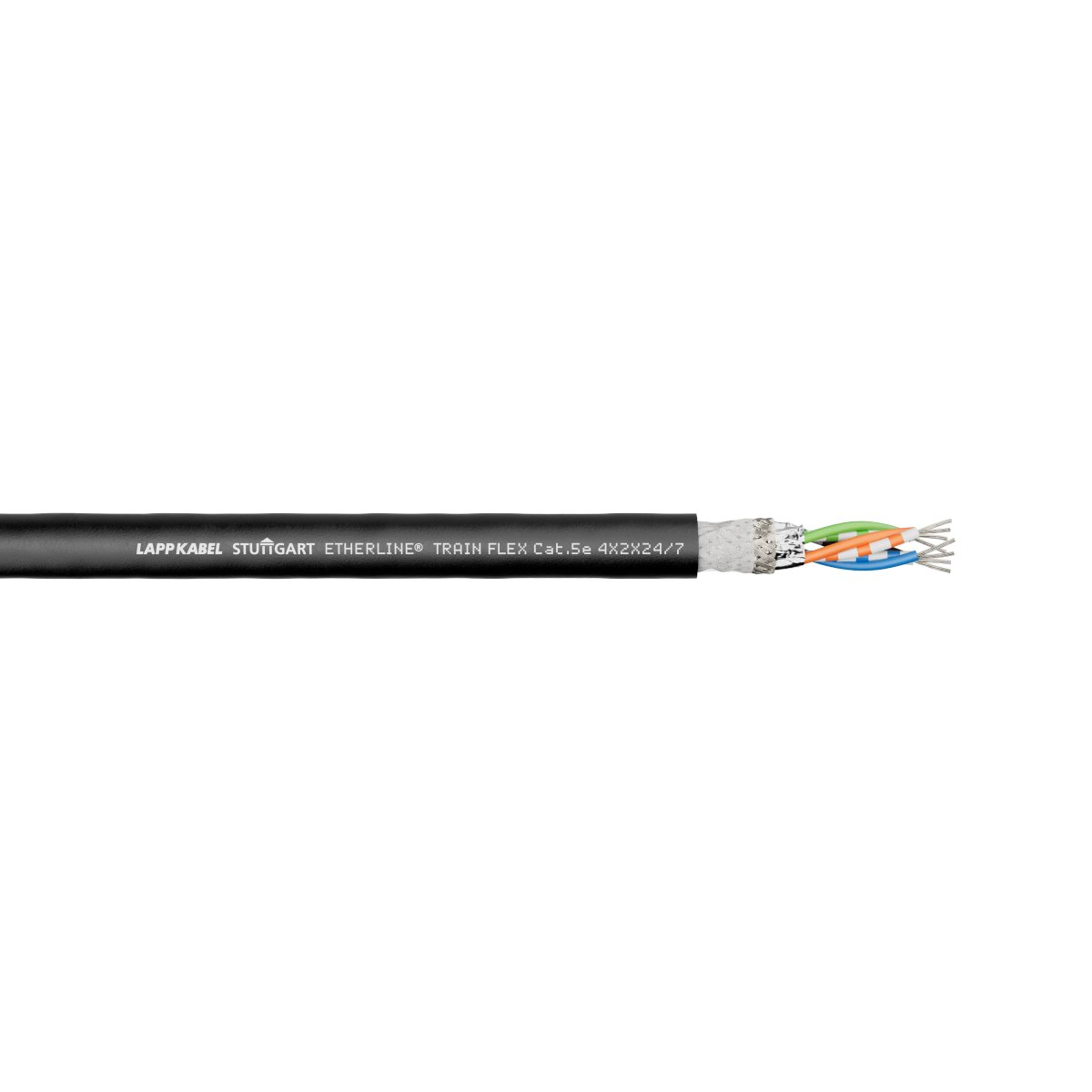

Cablu ETHERLINE® TRAIN Cat.5e 4x2x24/7 PE

ETHERLINE® TRAIN Cat.5e 4x2x24/7 PE este un cablu Ethernet de înaltă performanță, proiectat special pentru aplicații feroviare, conform cu standardul EN 50264-3-1 Tip XM. Acesta este ideal pentru cerințe ridicate de transmisie de date în medii solicitante, atât pentru instalații fixe, cât și pentru aplicații flexibile.

Aplicații

• Transmisie de date de mare viteză în material rulant (trenuri, tramvaie, metrouri).
• Zone cu risc ridicat de incendiu, unde siguranța vieții umane și animale, precum și a proprietății, este primordială.
• Medii cu poluare electromagnetică, datorită ecranării de înaltă calitate.
• Rezistent la ulei, combustibil, acizi și alcali conform EN 50264-3-1.

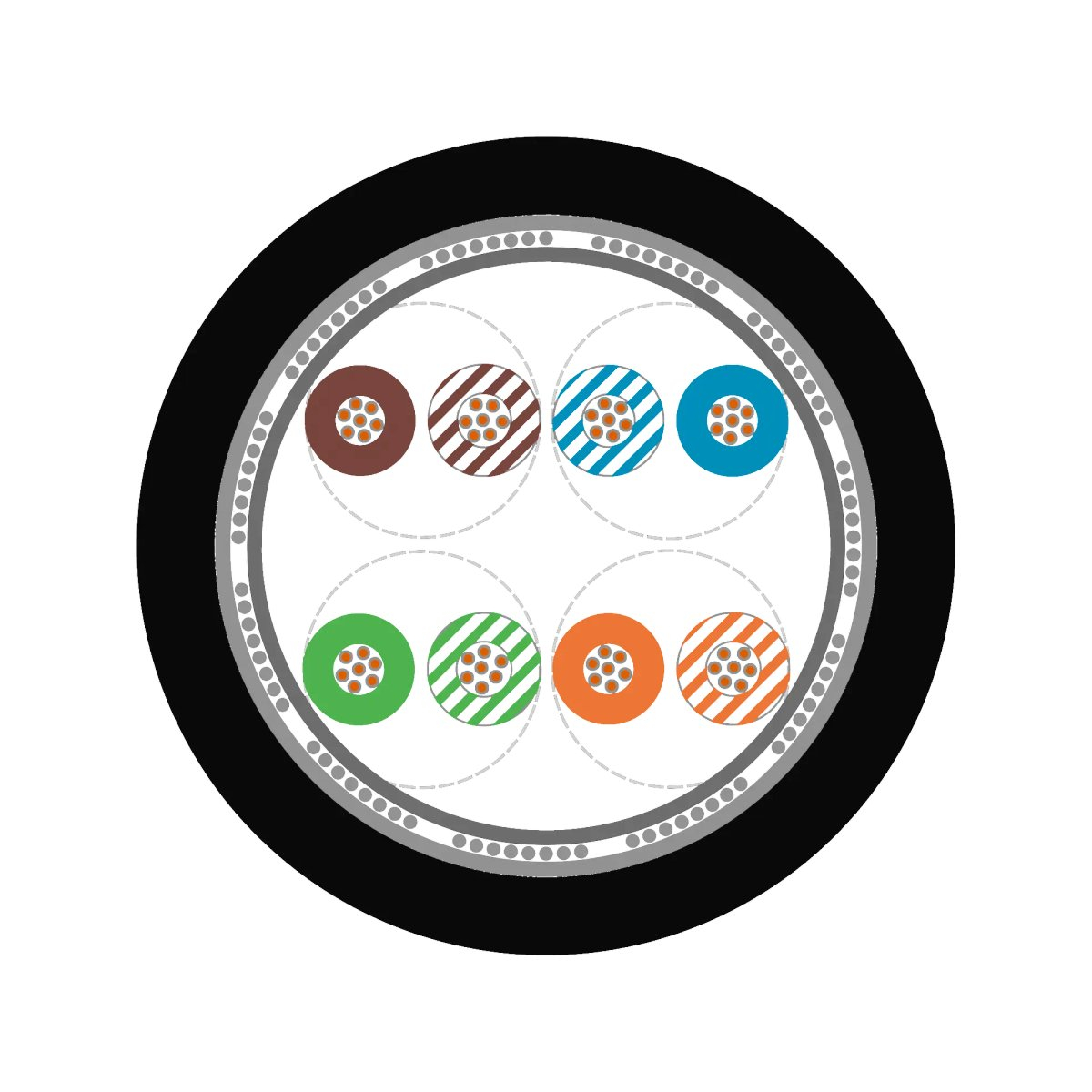

Caracteristici Tehnice și Construcție

• Conductor: Cupru cositorit, multifilar, 24/7 AWG.
• Izolație: PE (polietilenă reticulată cu fascicul de electroni), diametru miez aprox. 1.2 mm.
• Identificare Miezuri:
  • Perechea 1: alb/albastru + albastru
  • Perechea 2: alb/portocaliu + portocaliu
  • Perechea 3: alb/verde + verde
  • Perechea 4: alb/maro + maro
• Torsadare: 2 miezuri torsadate în pereche, perechile torsadate în mănunchi.
• Ecranare: Folie de aluminiu laminată cu plastic, acoperită cu tresă din sârmă de cupru cositorit (acoperire aprox. 85%).
• Bandă: Bandă nețesută, înfășurare (opțional) bandă subțire nețesută, aplicată longitudinal (pentru caracteristici îmbunătățite de dezizolare).
• Manta exterioară: Compus polimeric reticulat cu fascicul de electroni, fără halogeni și ignifug, EM 104 conform EN 50264-1. Culoare neagră (similar RAL 9005), diametru exterior aprox. 7.7 mm.

Proprietăți Electrice (la 20°C)

• Rezistența buclei: max. 173 Ω/km.
• Rezistența izolației: min. 5 GΩ x km.
• Cuplaj capacitiv: nom. 48 nF/km (la 800 Hz).
• Tensiune de vârf de operare: 125 V (nu pentru scopuri de alimentare).
• Tensiune de test:
  • Conductor/conductor: 1000 V
  • Conductor/ecran: 1000 V

Proprietăți de Transmisie Electrice (la 20°C) - Conform Cat.5e

Asigură o transmisie fiabilă a datelor la viteze ridicate, cu valori excelente pentru atenuare, NEXT, EL FEXT și Return Loss, conform standardelor Cat.5e.

Proprietăți Mecanice și Termice

• Raza minimă de îndoire:
  • Mobil: 10 x diametrul cablului
  • Instalație fixă: 8 x diametrul cablului
• Interval de temperatură: Mobil: -35°C și peste.

Certificări

• EN 45545-2: Nivel de Pericol HL1, HL2, HL3.
• EN 50264-1: Clasificare rezistență la acizi și alcali EM 104.
• NF F 16-101:
  • Intern: Categorii Vehicul A1, A2, B
  • Extern: Categorii Vehicul A1, A2, B
  • Categoria C pentru propagarea flăcării
  • Categoria F0 pentru densitatea fumului
