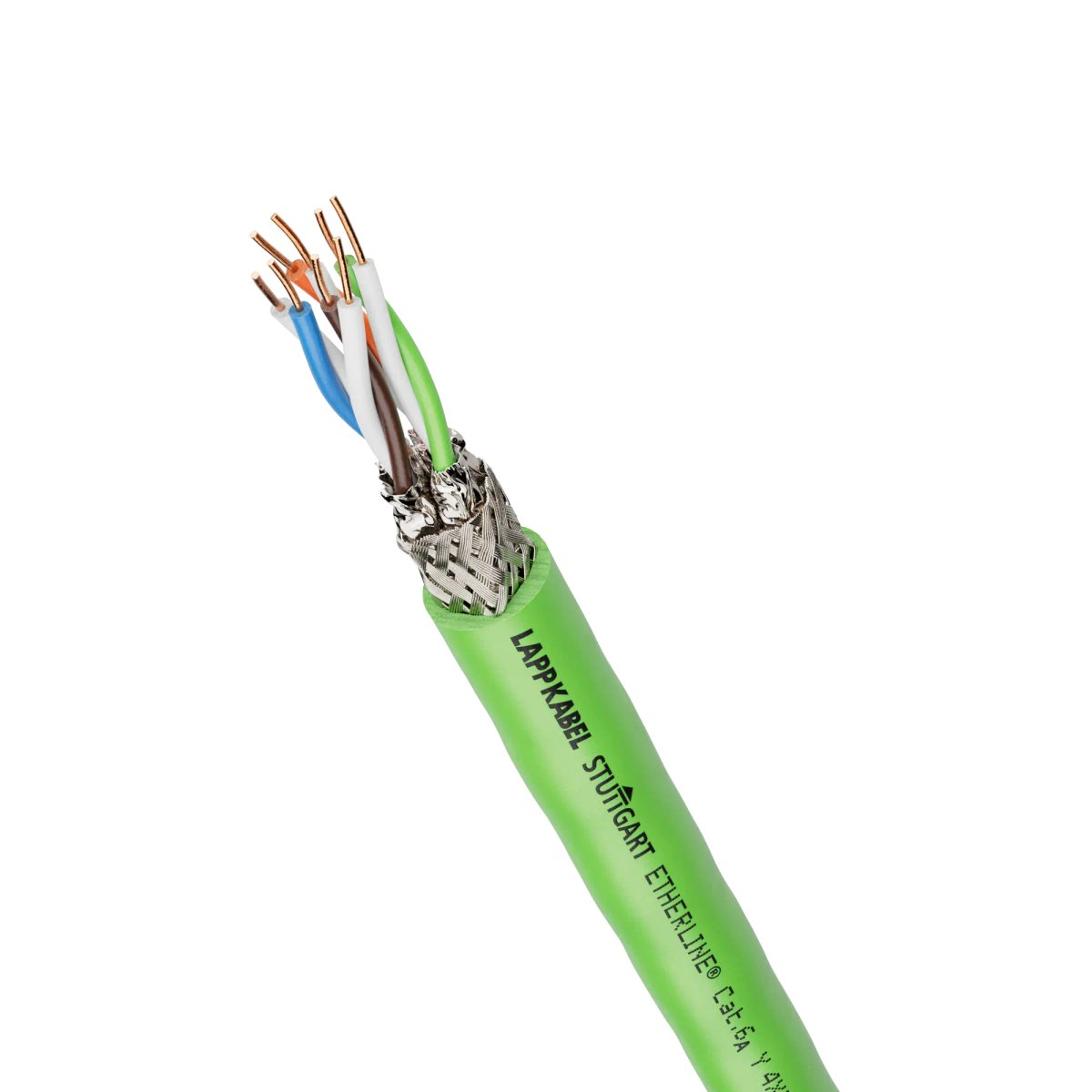

Cablu ETHERLINE® Y Cat. 6A S/FTP, 4x2x22/1 AWG

Cablul ETHERLINE® Y Cat. 6A S/FTP este o soluție robustă și performantă pentru infrastructurile de rețea moderne, respectând standardele ISO/IEC 11801 și EN 50173. Proiectat pentru pozare fixă, acest cablu asigură o transmisie de date fiabilă și de mare viteză în medii industriale și comerciale.

Aplicații și Performanță

• Domeniu de utilizare: Cablu de instalare pentru sisteme de cablare conform ISO/IEC 11801 și EN 50173. Îndeplinește cerințele de transmisie IEC 61156-5, Categoria 6A și EN 50288-10-1. Conform ghidului "PROFINET Cabling and Interconnection Technology".
• Performanță: Cablu cu 4 perechi, ecranat (S/FTP), cu o impedanță nominală de 100 Ω, suportând o lățime de bandă de 10 Gbit/s (ex. 100BASE-T, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T) pe distanțe de până la 100 m.
• Caracteristici: Ignifug, fără propagare a flăcării, rezistent la ulei.
• Aplicații specifice: PROFINET, EtherCAT, EtherNet/IP, PoE (IEEE 802.3af), PoE+ (IEEE 802.3at), PPoE (IEEE 802.3bt) și altele.

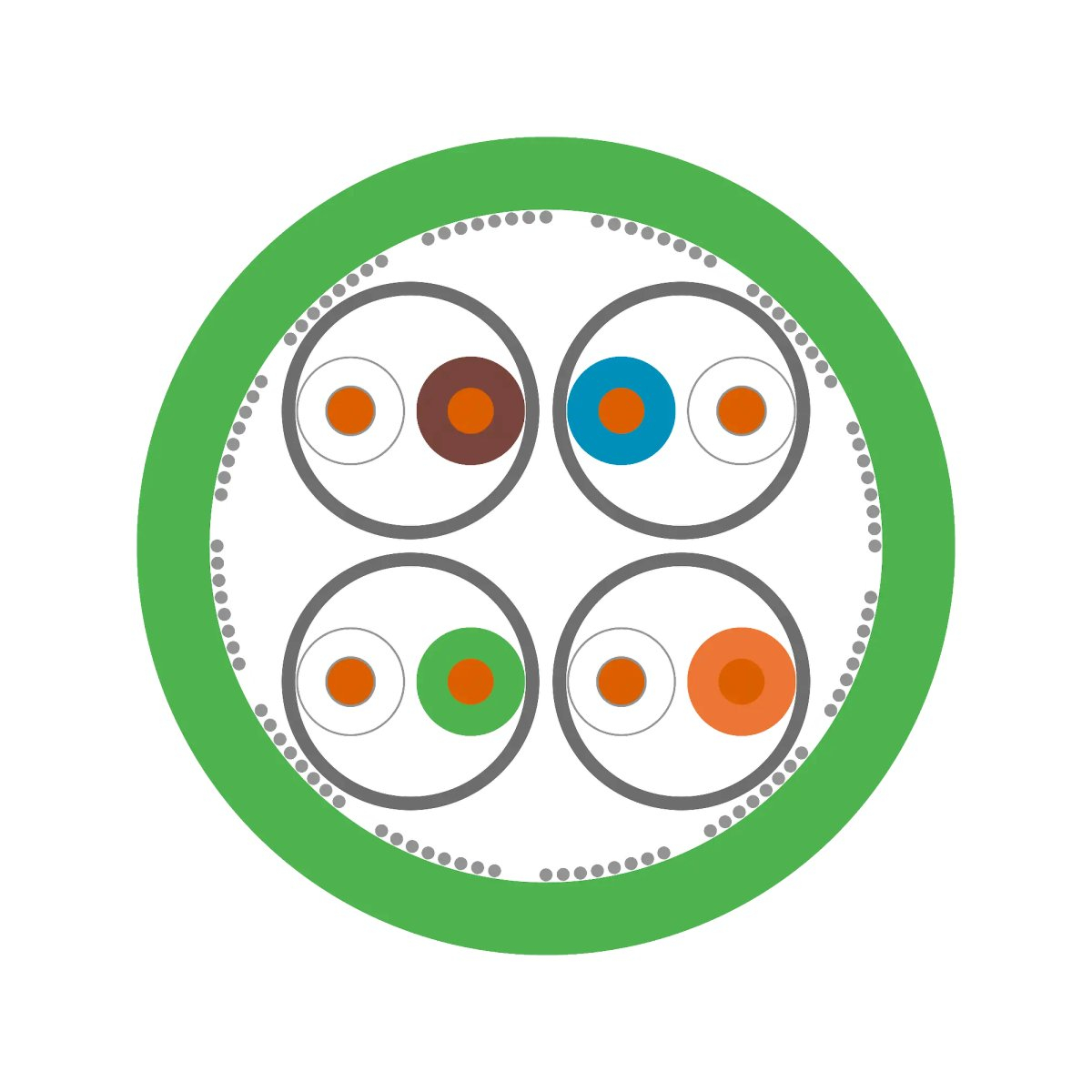

Construcție (Design)

• Certificare: EN 13501-6 și EN 50575 Clasificarea comportamentului la foc.
• Conductor: Cupru solid, gol, 22/1 AWG.
• Izolație: Poliolefină (spumată), diametru nominal al miezului: 1.50 mm.
• Cod de identificare a miezurilor: Perechea 1: alb/albastru, Perechea 2: alb/portocaliu, Perechea 3: alb/verde, Perechea 4: alb/maro (marcajul inelului colorat pe miezurile albe este opțional).
• Împletire: 2 miezuri împletite într-o pereche, 4 perechi împletite într-un mănunchi.
• Ecran pereche: Folie de aluminiu laminată cu plastic (suprapusă).
• Ecran general: Împletitură din fire de cupru cositorite (acoperire 85 % ± 5 %).
• Manta exterioară: PVC, culoare verde, similar RAL 6018, diametru exterior: 8.70 mm (± 0.3 mm).

Proprietăți Electrice la 20 °C

• Rezistența buclei: ≤ 12.2 Ω/100 m
• Rezistența izolației: ≥ 5 GΩ×km
• Capacitate mutuală (800 Hz): 42 nF/100 m
• Atenuare de cuplare:
  • 30 MHz - 100 MHz: ≥ 80 dB
  • 100 MHz - 500 MHz: ≥ 80 - 20×log10(f /100)
• Impedanță caracteristică (100 MHz): 100 Ω conform IEC 61156-5
• Viteza de propagare (100 MHz): 0.80 c
• Timp de propagare a semnalului (4 MHz - 500 MHz): ≤ 480 ns/100 m
• Skew de întârziere (4 MHz - 500 MHz): ≤ 20 ns/100 m
• Tensiune maximă de operare (EN): 100 V (nu pentru aplicații de alimentare)
• Tensiune de test:
  • Miez/miez: 700 V
  • Miez/ecran: 700 V
