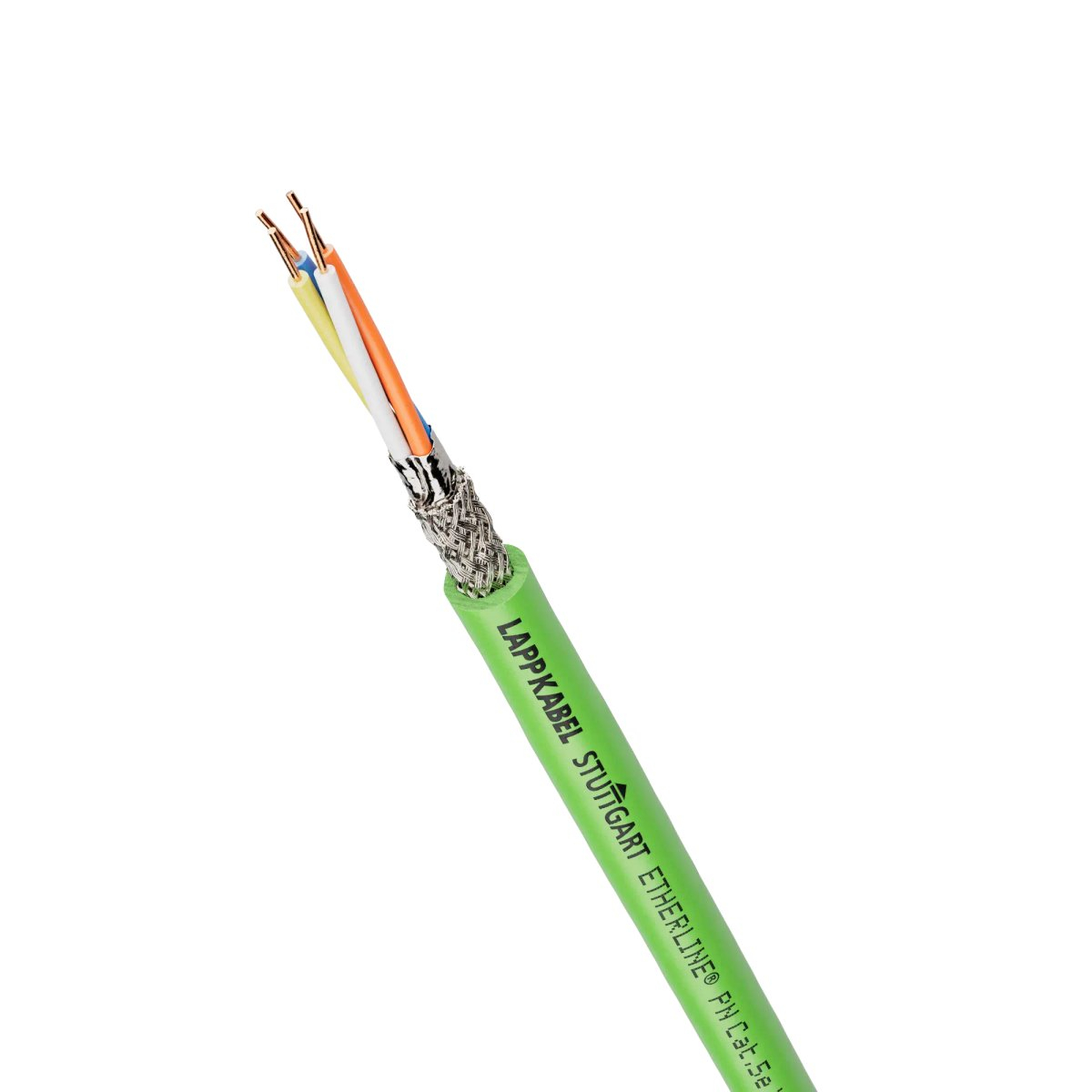

Cablu Ethernet ETHERLINE® PN Cat.5e Y 2x2xAWG22

Descriere Detaliată ETHERLINE® PN Cat.5e Y 2x2xAWG22

Cablu de date de înaltă performanță, proiectat pentru aplicații exigente de transmisie a datelor în medii industriale. Respectă standardele Cat.5e și Clasa D, asigurând fiabilitate și integritate a semnalului.

Aplicații

• ETHERLINE® PN Cat.5e Y 2x2xAWG22 este un cablu de transmisie de date de mare viteză, ideal pentru utilizarea în medii industriale.
• Este conceput pentru aplicații statice, în spații uscate și umede, unde este necesară o transmisie sigură a datelor.
• Acest cablu îndeplinește cerințele standardelor EIA/TIA-568 TSB-36 și ISO/IEC 11801 "Generic Cabling for Customer Premises" pentru legături de CLASA D.
• Ecranarea de înaltă calitate asigură o securitate sporită în timpul transmiterii datelor în zone cu câmpuri electromagnetice intense.

Design Tehnic

• Certificare: c(UL)us listing, tip CMX 75 °C conform UL 444.
• Conductor: Sârmă solidă de cupru gol, cu diametrul de aprox. 0.64 mm (22 AWG).
• Izolație: PE (Polietilenă), cu diametrul miezului de aprox. 1.5 mm.
• Identificarea Miezurilor: Alb, galben, albastru, portocaliu.

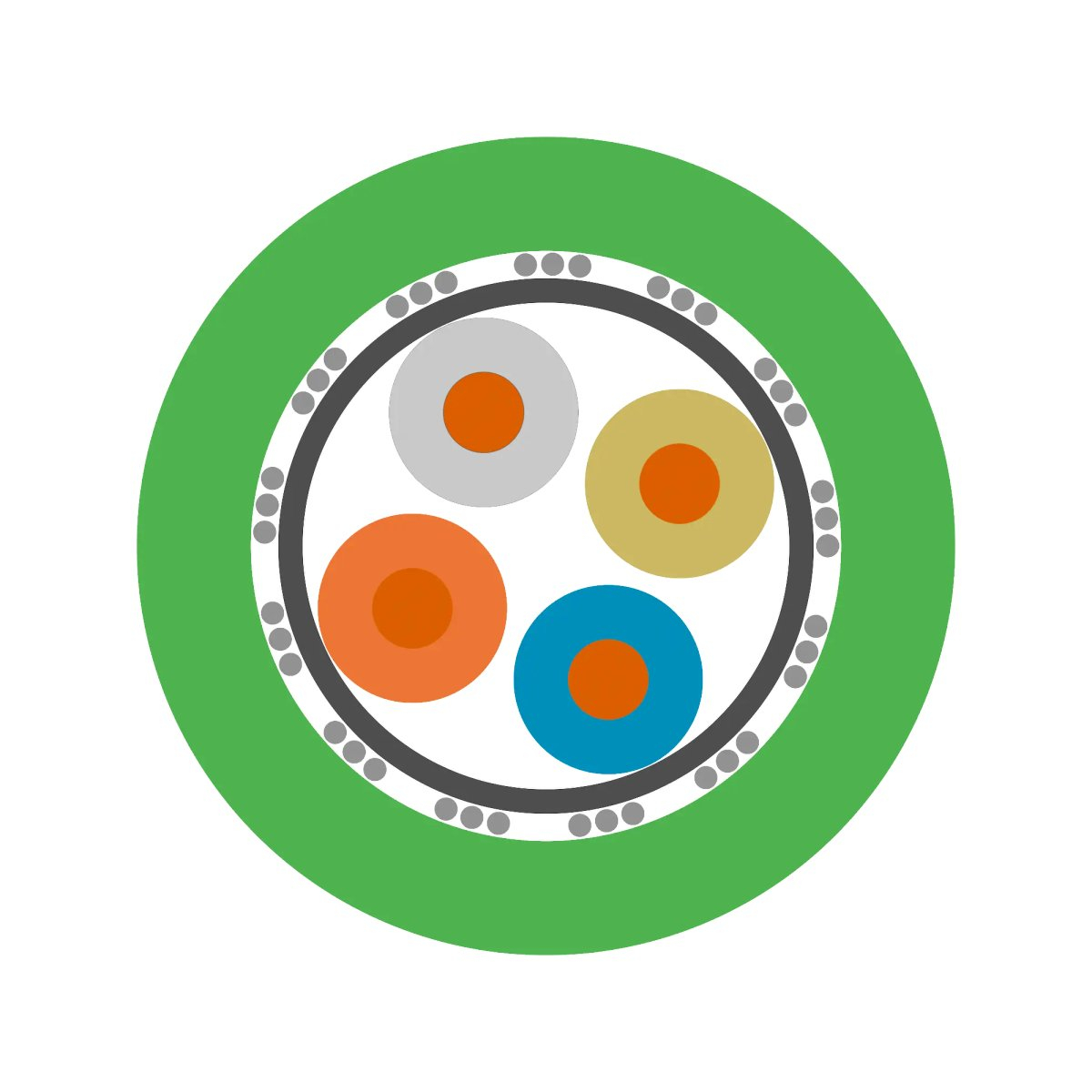

• Împletire: Quadruplu stelat (star quad).
• Ecranare: Folie de aluminiu laminată cu plastic, acoperită de o tresă din sârmă de cupru cu o acoperire de aprox. 85%.
• Manta Externă: PVC, culoare verde (similar RAL 6018), diametru exterior de aprox. 6.3 mm.

Proprietăți Electrice (la 20°C)

• Rezistența conductorului: max. 118 Ω/km
• Rezistența izolației: min. 5 GΩxkm
• Capacitate mutuală: aprox. 48 nF/km (la 800 Hz)
• Viteza de propagare: aprox. 0,66 c
• Timp de tranzit semnal: nom. 506 ns/100 m
• Tensiune de operare maximă: 125 V (nu pentru scopuri de alimentare)
• Tensiune de testare conductor/conductor: 1000 V
• Tensiune de testare conductor/ecran: 1000 V

Proprietăți de Transmisie Electrice (la 20°C)

Proprietăți Mecanice și Termice

• Raza minimă de îndoire: 7,5 x diametrul cablului
• Interval de temperatură la instalare: -5°C până la +50°C
• Interval de temperatură la instalare fixă: -40°C până la +70°C
• Inflamabilitate: Conform IEC 60332-1-2 și VW-1 conform UL 1581

Conformitate

Acest cablu este conform cu Directiva UE 2011/65/UE (RoHS, Restricția utilizării anumitor substanțe periculoase).
