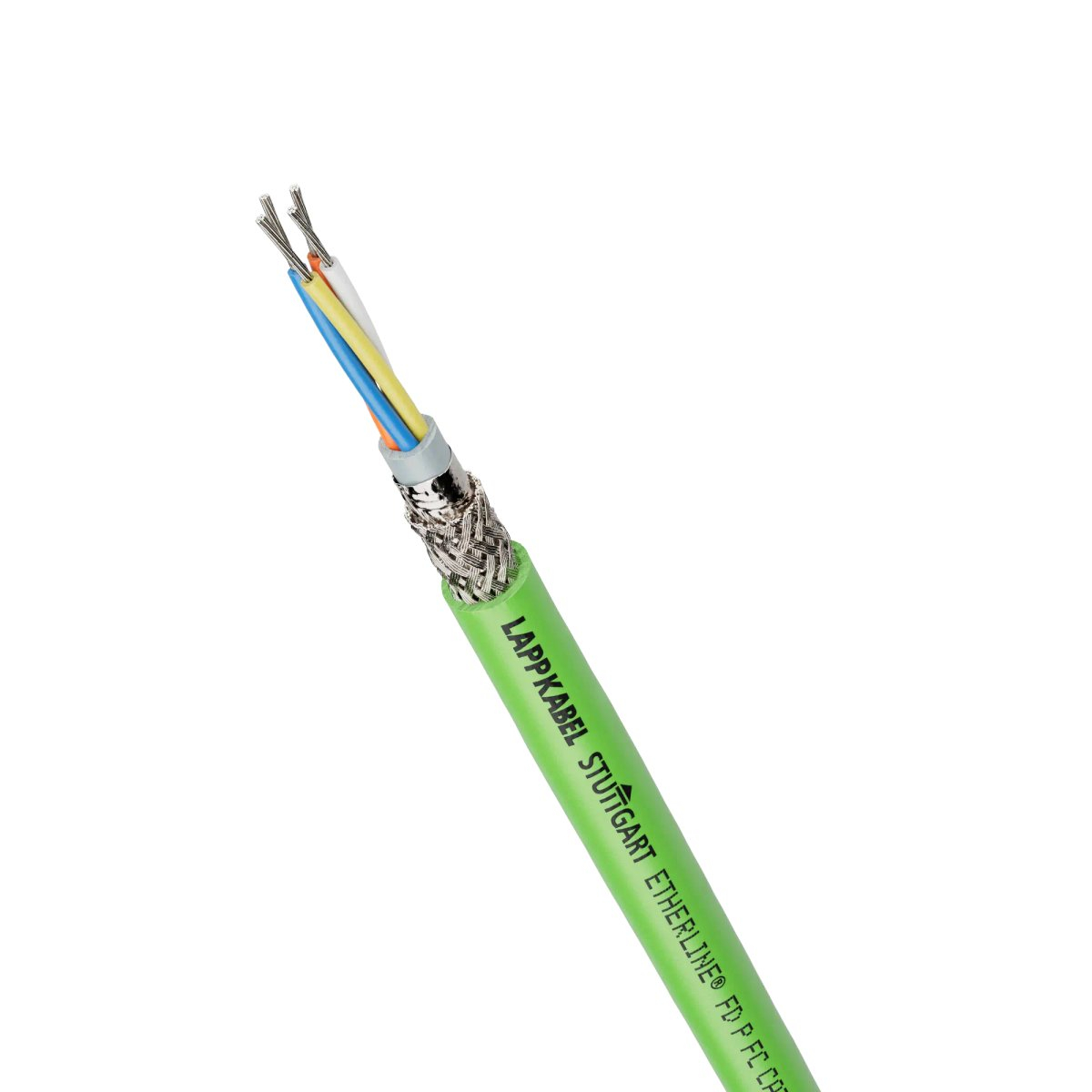

Cablu Industrial Ethernet ETHERLINE® FD P FC Cat. 5

Cablu Industrial Ethernet ETHERLINE® FD P FC Cat. 5 pentru Aplicații Flexibile

Descoperiți cablul Industrial Ethernet ETHERLINE® FD P FC Cat. 5, o soluție de înaltă performanță proiectată pentru aplicații cu flexibilitate continuă, cum ar fi lanțurile portcablu și părțile mobile ale mașinilor. Acest cablu respectă standardele ISO/IEC 11801 și EN 50173 pentru sisteme generice de cablare, asigurând o transmisie fiabilă a datelor în medii industriale exigente.

Performanță și Caracteristici Tehnice

• Conformitate: Îndeplinește caracteristicile de transmisie conform IEC 61156-6, Categoria 5e și EN 50288-2-2. Este, de asemenea, PROFINET Tip C conform ghidului "PROFINET Cabling and Interconnection Technology".
• Structură: Cablu quad, ecranat cu folie și tresă (SF/UTQ), cu o impedanță nominală de 100 Ω.
• Lățime de bandă: Suportă frecvențe de până la 500 MHz și o lățime de bandă de 100 Mbit/s (ex: 10BASE-T, 100BASE-T) pe distanțe de până la 100 m.
• Design Fast Connect: Permite o dezizolare și asamblare ușoară a cablului, optimizând timpul de instalare.
• Rezistență: Ignifug, rezistent la ulei, rezistent la UV, fără halogeni (HFFR), fără substanțe care inhibă vopseaua (PWIS-free) și în mare măsură rezistent la acizi, alcalii și anumite uleiuri.

Aplicații Recomandate

Acest cablu este ideal pentru o gamă largă de aplicații industriale, inclusiv:

• Lanțuri portcablu (drag chains)
• PROFINET Tip C
• EtherCAT
• EtherNet/IP
• Aplicații Power over Ethernet (PoE, IEEE 802.3af), PoE+ (IEEE 802.3at), 4PPoE (IEEE 802.3bt)

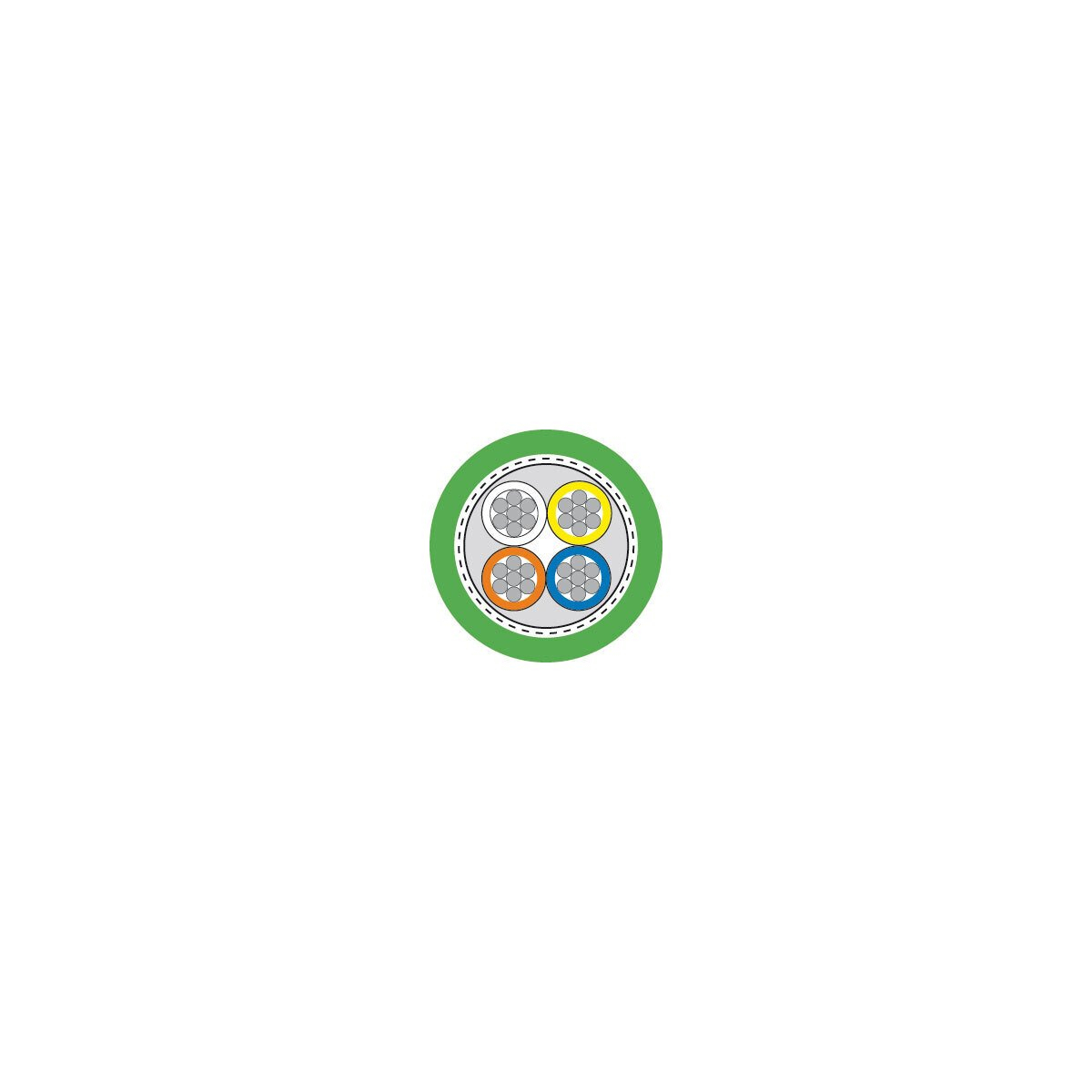

Construcția Cablului

• Certificare: E236660 c(UL)us CMX 75°C conform UL 444 și CSA C22.2 No. 214.
• Conductor: Cupru cositorit, multifilar, 22/7 AWG (nominal 0.34 mm²), diametru nominal 0.75 mm.
• Izolație: PO (Poliolefină), diametru maxim miez 1.5 mm.
• Identificare Miez: Perechea 1: alb/albastru, Perechea 2: galben/portocaliu.
• Torsadare: Miezuri torsadate în quad stelat.
• Manta Interioară: HFFR (Material fără halogeni, ignifug), diametru exterior nominal 4.1 mm.
• Ecranare: Folie de aluminiu laminată cu plastic, deasupra: tresă din fire de cupru cositorit (acoperire nominală 85%).
• Manta Exterioară: TPU (Poliuretan termoplastic), culoare verde, similar RAL 6018, diametru exterior 6.5 mm ± 0.3 mm.

Proprietăți Electrice la 20 °C

• Rezistența buclei: max. 11.48 Ω/100 m
• Tensiune de test: miez/miez: 700 V, miez/ecran: 700 V
• Tensiune nominală: 300 V conform UL 444
• Tensiune maximă de operare: 125 V (nu este destinat utilizării cu surse de impedanță scăzută, cum ar fi rețelele electrice)
• Rezistența izolației: min. 5 GΩ x km
• Capacitate mutuală: nominal 52 nF/km
• Impedanța de transfer: Grad 1 conform IEC 61156-6 (1 MHz: ≤ 15 mΩ/m, 10 MHz: ≤ 10 mΩ/m, 30 MHz: ≤ 30 mΩ/m, 100 MHz: ≤ 100 mΩ/m)
• Atenuare de cuplare: Tip I conform IEC 61156-6
