ETHERLINE P FLEX Cat. 5e Cablu Industrial Ethernet Flexibil

Descriere Detaliată - Cablu Industrial Ethernet ETHERLINE P FLEX Cat. 5e

Cablul ETHERLINE P FLEX Cat. 5e este o soluție robustă și fiabilă, special concepută pentru sistemele de cablare generică conform ISO/IEC 11801 și EN 50173. Acesta aparține categoriei 5e, clasa D, și este optimizat pentru utilizare flexibilă în medii industriale, fiind testat pentru performanțe de transmisie de până la 100 MHz.

Aplicații și Domenii de Utilizare

Acest cablu Industrial Ethernet este ideal pentru aplicații care necesită flexibilitate ocazională. Este perfect compatibil cu protocoale precum EtherCAT, EtherNet/IP și alte sisteme de comunicație industrială, asigurând o transmisie stabilă și rapidă a datelor pe distanțe de până la 60 de metri.

Caracteristici Tehnice Remarcabile

• Performanță de Transmisie: Cablu simetric cu 2 perechi, ecranat SF/UTP (folie de aluminiu laminată și tresă din cupru cositorit), cu o impedanță nominală de 100 Ω. Suportă o lățime de bandă de 100 Mbit/s (ex. 10BASE-T, 100BASE-T).
• Rezistență Excepțională: Proiectat pentru a rezista în condiții industriale dificile, cablul este:
  • Ignifug (flame retardant)
  • Fără halogeni (halogen free)
  • Rezistent la ulei (oil resistant)
  • Rezistent la UV (UV resistant)
  • Rezistent la abraziune (abrasion resistant)
  • Rezistent mecanic (mechanical resistant)
  • În mare măsură rezistent la acizi și alcali (largely resistant to acids and alkalis)
• Flexibilitate: Potrivit pentru aplicații cu flexare ocazională, menținând integritatea semnalului.

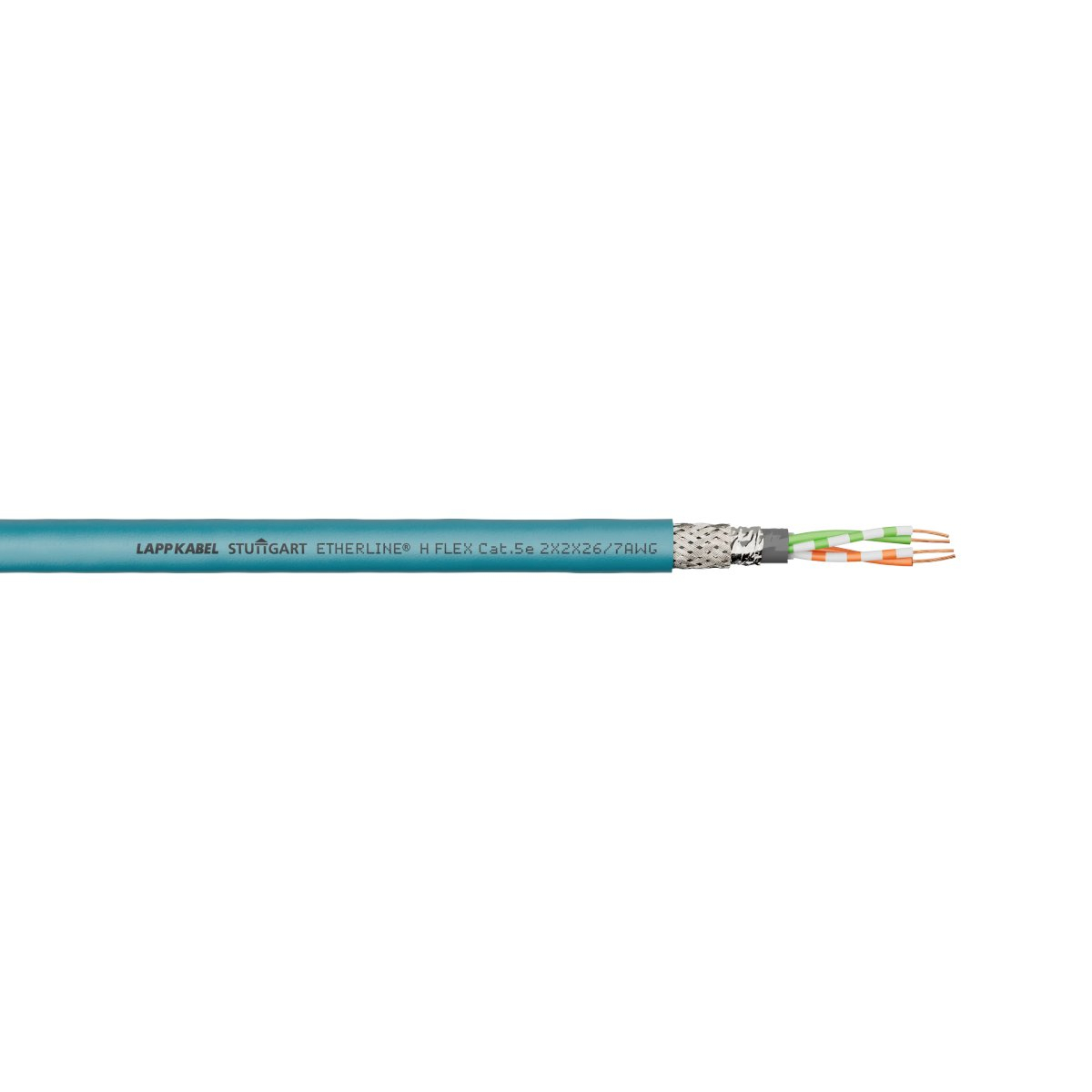

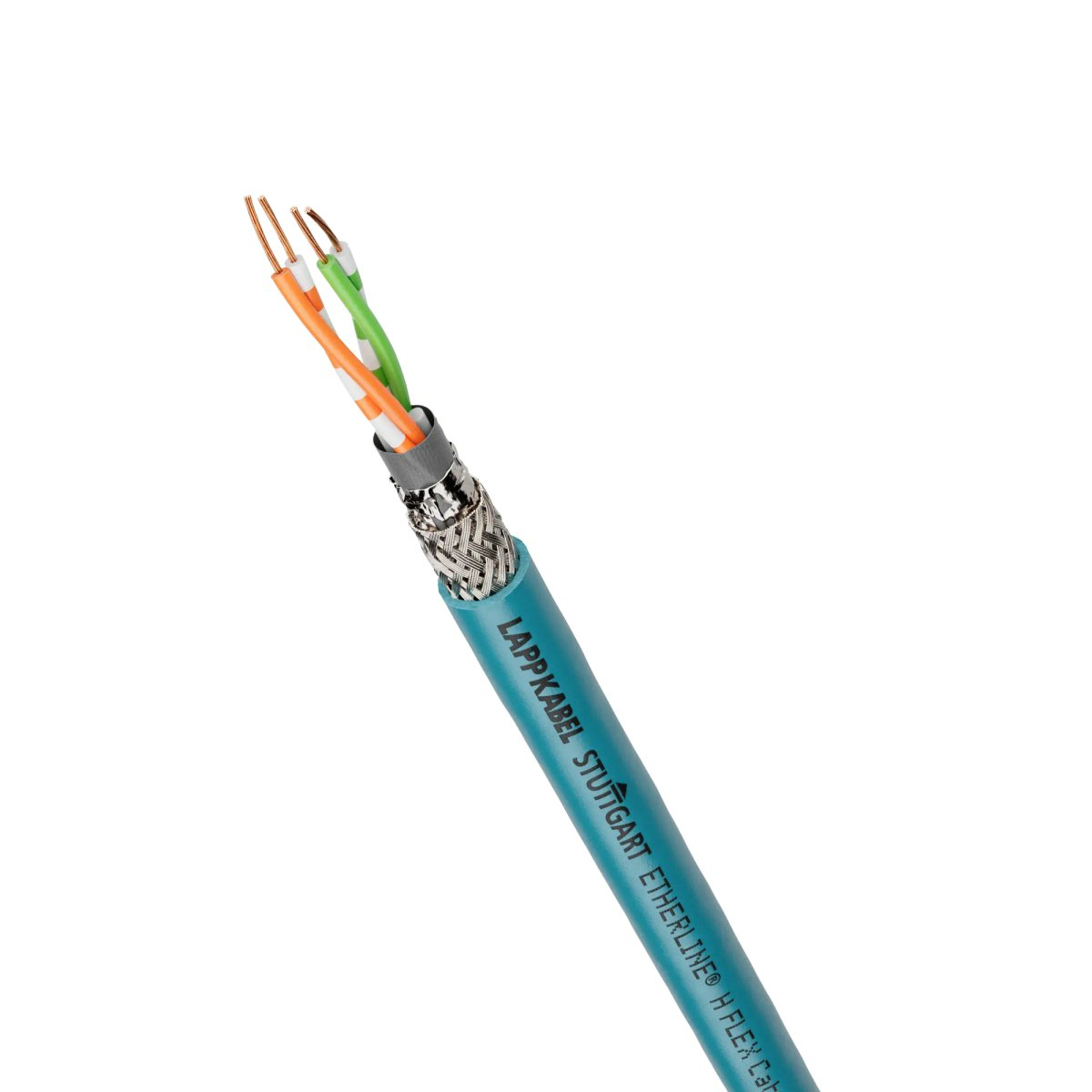

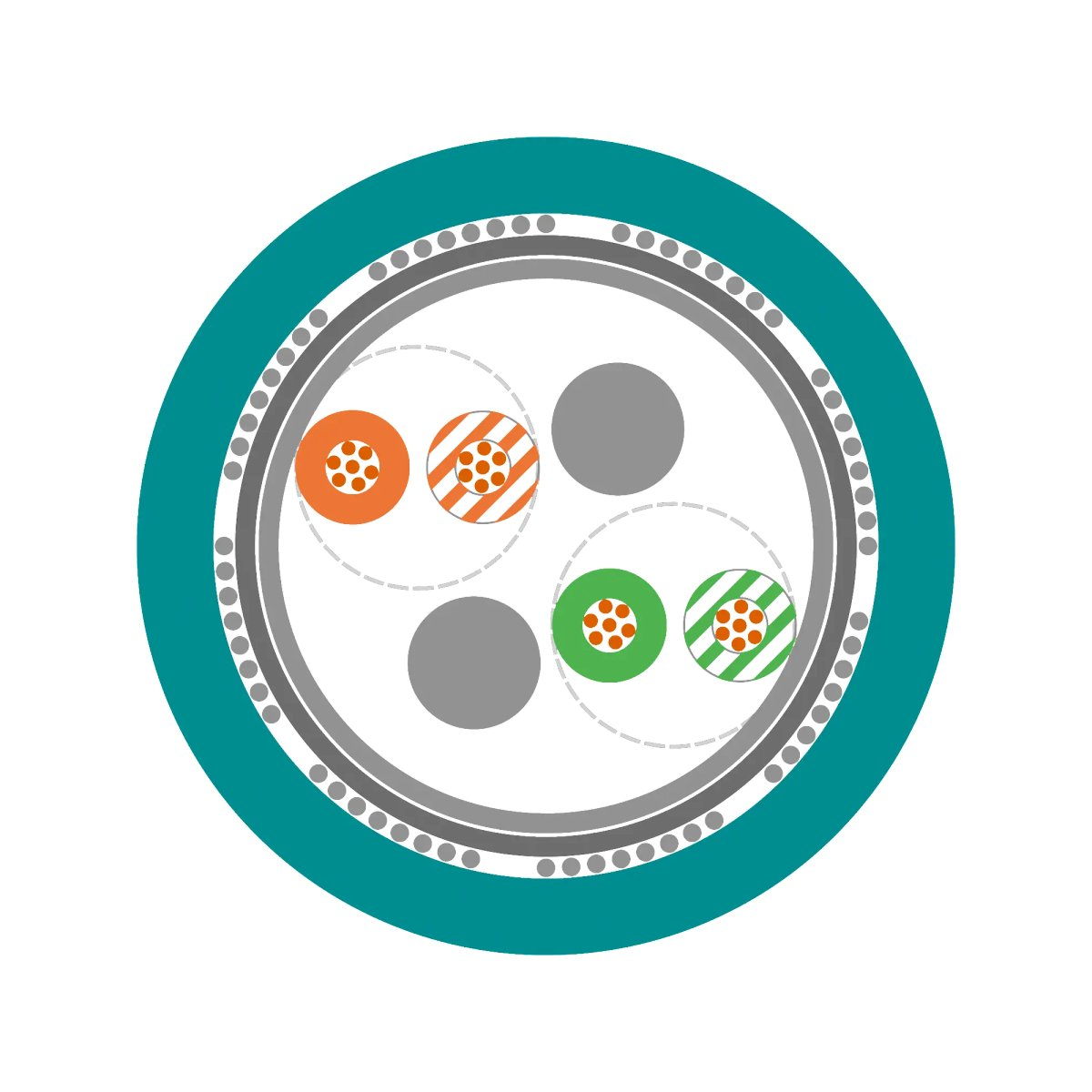

Design și Construcție Robustă

• Conductor: Cupru gol, multifilar, 26/7 AWG (0.14 mm²).
• Izolație: Poliolefină (PO), cu diametrul maxim al miezului de 1.04 mm.
• Identificarea Miezurilor: Perechea 1: alb-portocaliu/portocaliu; Perechea 2: alb-verde/verde.
• Torsadare: Miezurile sunt torsadate în perechi, iar perechile sunt torsadate în mănunchi (cu umpluturi).
• Ecranare: Folie de aluminiu laminată cu plastic, acoperită de o tresă din fire de cupru cositorit (acoperire nominală 85%).
• Manta Externă: Poliuretan termoplastic (TPU) de culoare albastră (similar RAL 5021), cu un diametru exterior de 5.6 mm ± 0.3 mm.

Proprietăți Electrice (la 20 °C)

• Rezistența buclei: ≤ 28 Ω/100 m
• Tensiune de test: Miez/miez: 3000 V; Miez/ecran: 3000 V
• Tensiune nominală UL: 1000 V
• Tensiune maximă de operare IEC/EN: 125 V (nu este destinat utilizării cu surse de impedanță scăzută, cum ar fi rețelele electrice)
• Rezistența izolației: ≥ 5 GΩxkm
• Capacitate mutuală (1 kHz): nominal 50 nF/km
• Dezechilibru de capacitate (1 kHz): ≤ 1600 pF/km
• Impedanță de transfer: Grad 1 conform IEC 61156-6 (1 MHz: ≤ 15 mΩ/m; 10 MHz: ≤ 10 mΩ/m; 30 MHz: ≤ 30 mΩ/m; 100 MHz: ≤ 100 mΩ/m)

Proprietăți de Transmisie (la 20 °C)

• Atenuare de cuplare: Tip I conform IEC 61156-6 (30 MHz: ≥ 85; 100 MHz: ≥ 85; 1000 MHz: ≥ 65)
• Viteza de propagare (100 MHz): nominal 0.67 c

Certificări

Cablul este certificat E63634 cRUus AWM Style 21576 AWM I/II A/B 1000 V 80 °C FT2 conform UL 758 și CSA C22.2 No.210, atestând conformitatea cu standardele internaționale de siguranță și performanță.

De ce să alegi ETHERLINE P FLEX Cat. 5e?

Alegerea cablului ETHERLINE P FLEX Cat. 5e de la Lapp garantează o soluție de conectivitate de înaltă performanță pentru infrastructura ta industrială. Cu o construcție robustă, rezistență la factori de mediu agresivi și conformitate cu standardele de transmisie Cat. 5e, acest cablu asigură o operare fiabilă și o durată lungă de viață, minimizând timpii morți și optimizând eficiența operațională.
