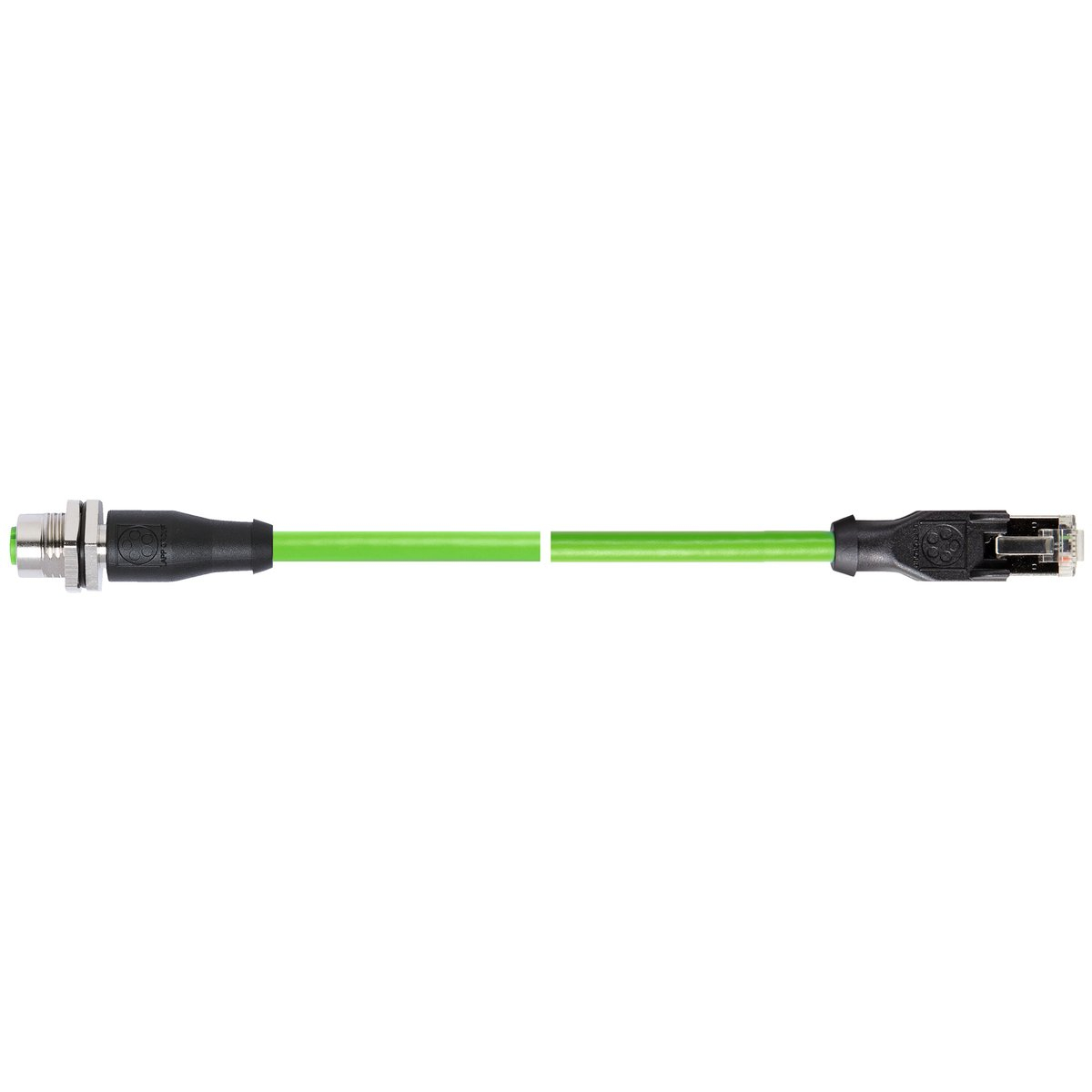

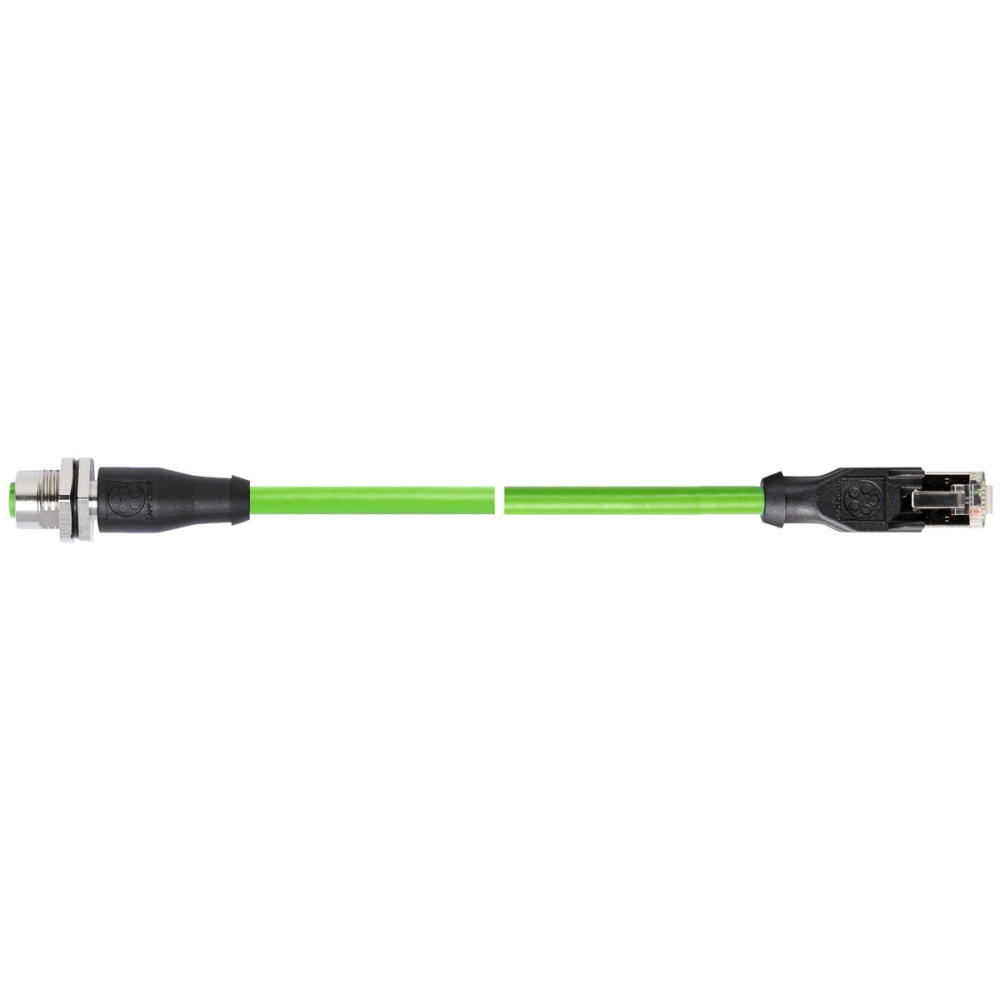

Cablu Patchcord LAPP ETHERLINE® PN Flex Cat.5 M12-RJ45, 2m

Descriere Generală

Acest patchcord industrial LAPP ETHERLINE® PN Flex Cat.5, cu o lungime de 2 metri, este proiectat special pentru aplicații PROFINET de tip B, asigurând o transmisie fiabilă și de înaltă performanță a datelor în medii industriale exigente. Combinația de conectori M12 (flanșă dreaptă, codare D) și RJ45 (plug drept) oferă o conectivitate versatilă și robustă.

Caracteristici Cheie

• Tip Produs: Patchcord Industrial Ethernet, PROFINET Tip B.
• Performanță: Categoria 5 (Cat.5) pentru transmisie rapidă de date.
• Conectori: M12 (flanșă dreaptă, codare D) la RJ45 (plug drept).
• Material Manta: PVC, flexibil, de culoare verde (similar RAL 6018).
• Flexibilitate: Cablu flexibil, ideal pentru aplicații cu mișcare.
• Rezistență: La lumina soarelui (conform UL 1581 Sec. 1200) și la ulei (conform UL 1581 Sec. 480 la 60°C).
• Propagare Foc: Ignifug (conform UL 1685, CSA FT 4).

Detalii Tehnice

• Cod Produs LAPP (cablu): 2170886 (ETHERLINE PN Cat. 5 Y FLEX FC).
• Diametru Exterior Cablu: 6.5 mm.
• Număr Conductoare: 4.
• Ecranare: SF/UTP (folie laminată din aluminiu + tresă din sârmă de cupru cositorită, acoperire ~85%).
• Material Conductor: Tresă din sârmă de cupru cositorită, diametru ~0.75 mm.
• Izolație Conductoare: PE, diametru exterior ~1.5 mm.
• Identificare Conductoare: Conform IEC 708-1: alb, galben, albastru, portocaliu.
• Împletire: Stea-quad (opțional cu umplutură centrală).
• Cicluri de Împerechere: 100 pentru conector M12, 750 pentru conector RJ45.

Proprietăți Electrice (la 20°C)

• Rezistență (buclă): ≤ 120 Ω/km.
• Rezistență Specifică Izolație: ≥ 500 MΩ*km.
• Impedanță Caracteristică (1 MHz la 100 MHz): 100 Ω ± 15 Ω.
• Tensiune Nominală UL: 600 V.
• Timp de Propagare Semnal: < 5.3 ns/m.
• Tensiune de Test (rms 50 Hz, 1 min.): 2000 V (conductor-conductor), 2000 V (conductor-ecranare).

Proprietăți Mecanice și Termice

• Rază Minimă de Îndoire (în timpul instalării): 15 x diametrul cablului.
• Rază Minimă de Îndoire (instalare fixă): 10 x diametrul cablului.
• Interval de Temperatură Permis (în timpul instalării): -20 °C la +60 °C.
• Interval de Temperatură Permis (instalare fixă): -40 °C la +80 °C.

Acest produs respectă cerințele RoHS privind substanțele periculoase și interzise.
