Conductor H05V-K

Prezentare Generală Conductor H05V-K (X05V-K)

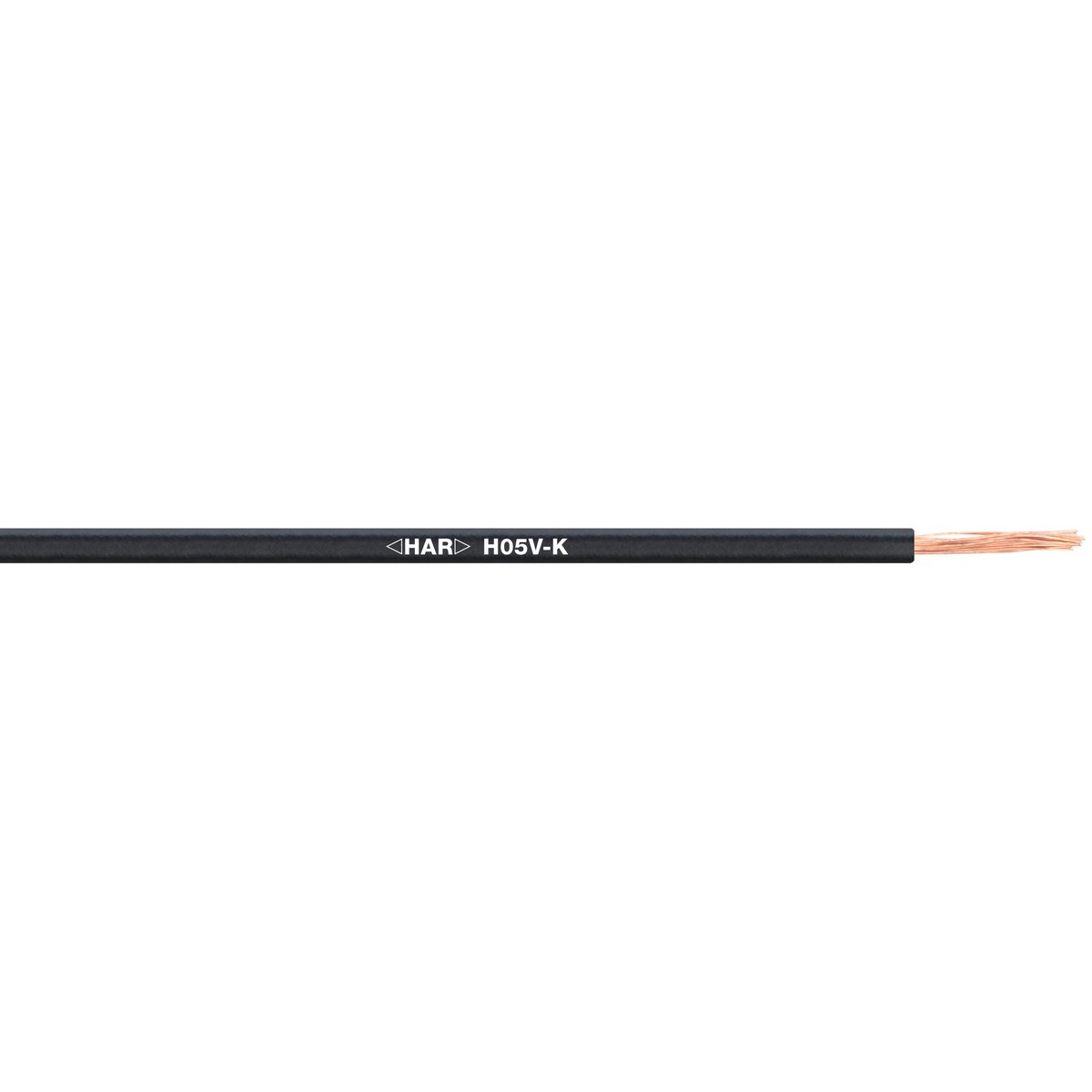

Conductorul H05V-K (X05V-K) este un cablu de cablare cu izolație termoplastică din PVC, conceput pentru instalații protejate și staționare în interiorul dispozitivelor, precum și în interiorul sau pe corpuri de iluminat. Acesta este ideal pentru instalarea în conducte închise și sisteme de canalizare a cablurilor, precum și pe sau sub tencuială, dar numai ca parte a circuitelor de semnal sau de control.

Certificare și Conformitate

• Certificare HAR: Cablul este caracterizat prin semnul HAR (⊲HAR⊳) sau prin firul de identificare HAR, atestând conformitatea cu standardele europene.
• Design: Conform EN 50525-2-31.
• Clasificarea comportamentului la foc: Conform EN 13501-6 și EN 50575 (pentru detalii privind gama de articole/dimensiuni, consultați www.lappkabel.com/cpr).
• Conformitate UE: Aceste cabluri sunt conforme cu Directiva UE 2014/35/UE (Directiva de Joasă Tensiune). O parte dintre aceste cabluri (vezi www.lappkabel.com/cpr) sunt clasificate în conformitate cu Regulamentul UE nr. 305/2011 (CPR).

Construcție Tehnică

• Conductor: Lițe fine din cupru gol, conform IEC 60228, respectiv EN IEC 60228, clasa 5.
• Izolație: Compus PVC TI 1 conform EN 50363-3.

Proprietăți Electrice (la 20 °C)

• Tensiune nominală U₀/U: 300 / 500 V
• Tensiune de test: 2000 V AC

Proprietăți Mecanice și Termice

• Raza minimă de îndoire:
  • La utilizare intenționată: 4 x diametrul exterior
  • Pentru îndoire precaută: 2 x diametrul exterior
• Interval de temperatură:
  • Instalație fixă (fără vibrații): -40 °C până la +70 °C
  • Pozare/manipulare: minim +5 °C
  • Scurtcircuit și scurgere la pământ: maxim +160 °C
  • Temperatura ambientală la depozitare: maxim +40 °C
  • Temperatura maximă a conductorului: +70 °C
• Inflamabilitate: Ignifug conform IEC 60332-1-2, respectiv EN 60332-1-2.
• Teste: Conform IEC 60811, respectiv EN 60811, EN 50395, EN 50396.

Tipuri de Ambalare

Pentru a răspunde diverselor nevoi de aplicație, sunt oferite diferite culori de izolație a miezului și tipuri de ambalare. Pe lângă bobinele clasice cu lungime standard de comandă, sunt disponibile și role cu lungime fixă standard. Pentru mașinile automate de cablare, sunt disponibile piese cu marcaj în relief în loc de imprimare, livrate în cutii mari de carton de unică folosință cu o cantitate sporită de cablu per cutie.

• Bobine: Parte cu șapte cifre fără caracter alfabetic final.
• Rolă de plastic: Parte cu opt cifre cu litera finală "S" pe a opta poziție.
• Versiune mică de cutie mare de carton de unică folosință: Parte cu opt cifre cu litera finală "K" pe a opta poziție.
• Versiune mare de cutie mare de carton de unică folosință: Parte cu opt cifre cu litera finală "E" pe a opta poziție.
