ETHERLINE® Cat.5e FD

Prezentare Generală ETHERLINE® Cat.5e FD

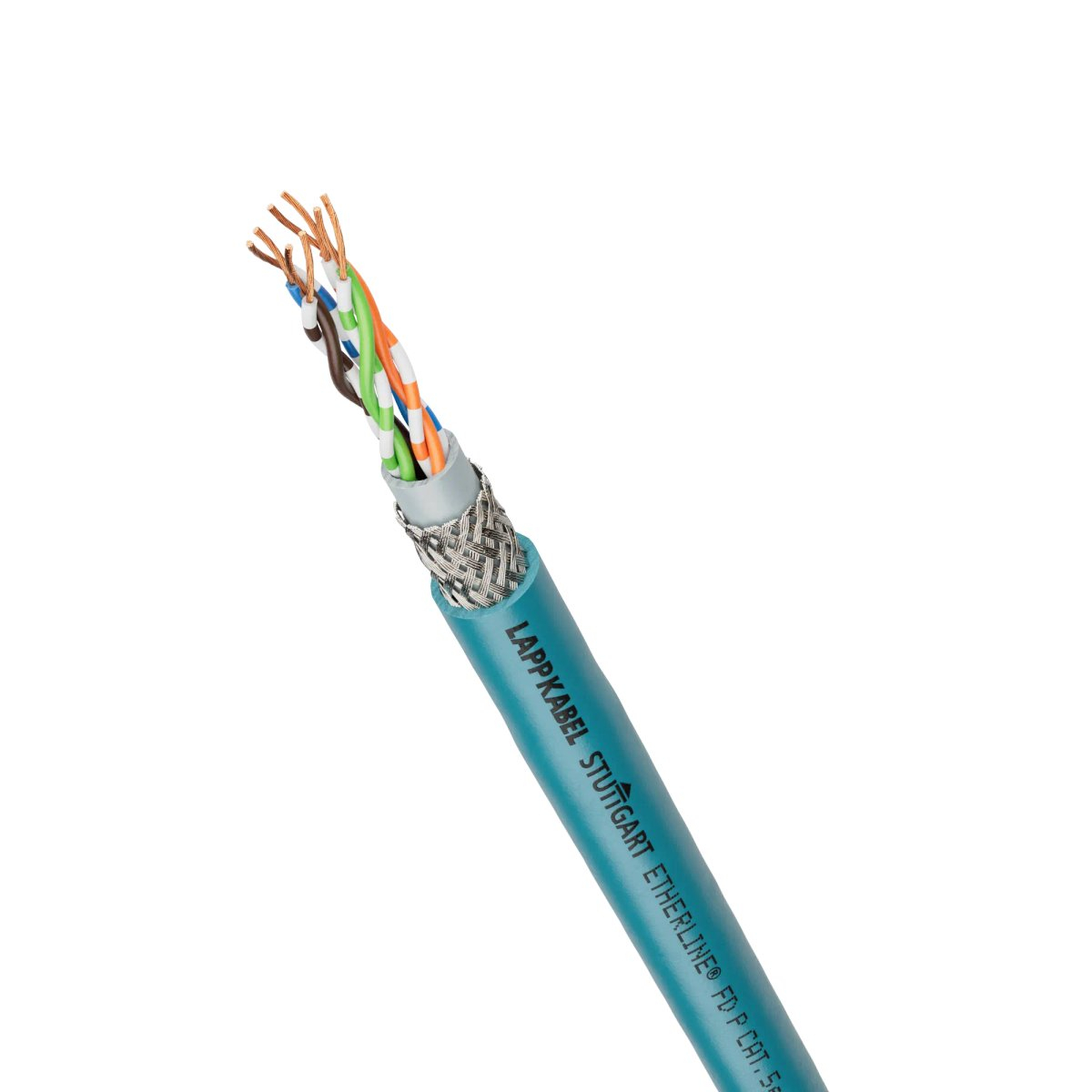

Cablul ETHERLINE® FD P Cat. 5e este o soluție de cablare Industrial Ethernet extrem de flexibilă, proiectată pentru aplicații solicitante în lanțuri port cablu și piese de mașini cu mișcare permanentă. Acesta respectă cerințele de transmisie IEC 61156-6, Categoria 5e și EN 50288-2-2, fiind testat până la o valoare de 100 MHz și suportând o lățime de bandă de 2.5 Gbit/s pe distanțe de până la 60 de metri.

Domenii de Utilizare

• Sisteme generice de cablare conform ISO/IEC 11801 și EN 50173.
• Aplicații în lanțuri port cablu (energy chains).
• Piese de mașini cu mișcare permanentă.
• Compatibil cu protocoale precum EtherCAT, EtherNet/IP și altele.

Caracteristici de Performanță

• Tip cablu: 4 perechi, cablu simetric ecranat (S/UTP) cu împletitură generală.
• Impedanță nominală: 100 Ω.
• Lățime de bandă: Suportă 2.5 Gbit/s (ex. 100BASE-T, 1000BASE-T, 2.5GBASE-T) pe până la 60 m.
• Rezistență la foc: Ignifug.
• Compoziție: Fără halogeni.
• Rezistență chimică: Rezistent la ulei, UV, abraziune, și în mare măsură la acizi și alcali.
• Rezistență mecanică: Ridicată.

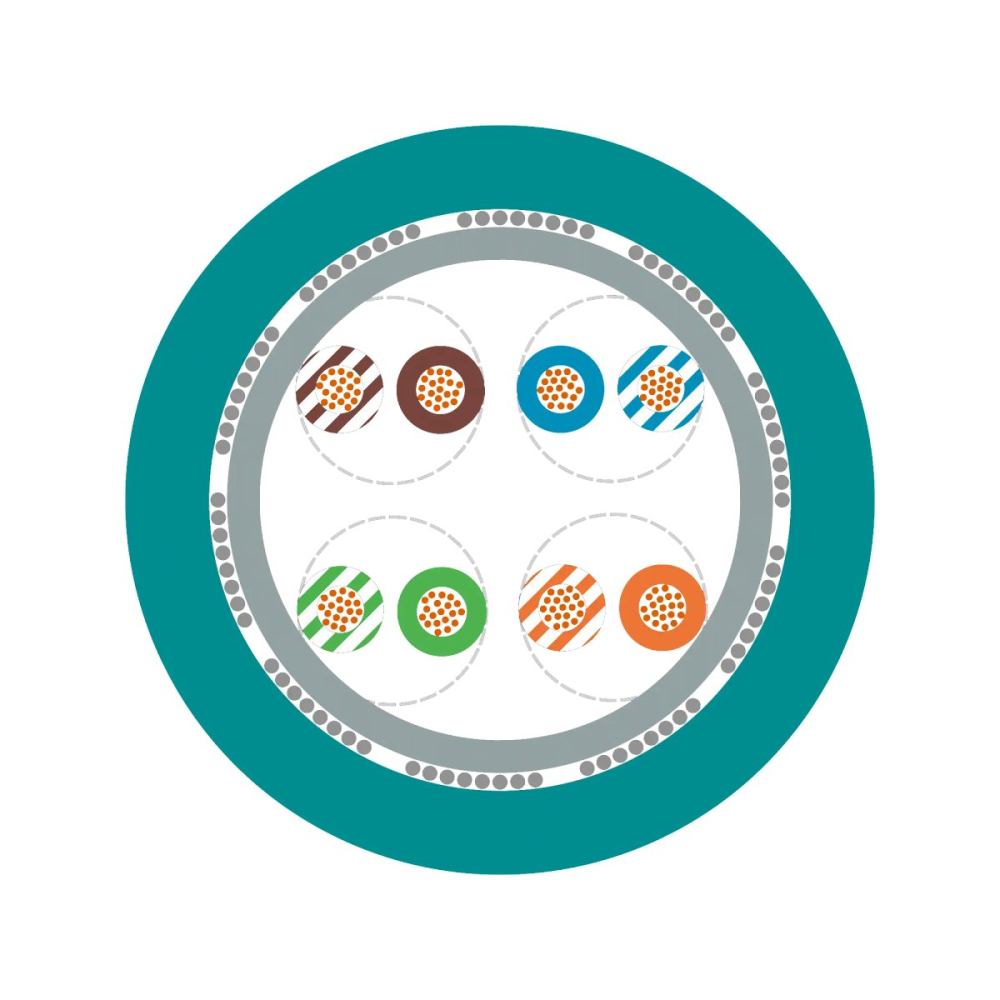

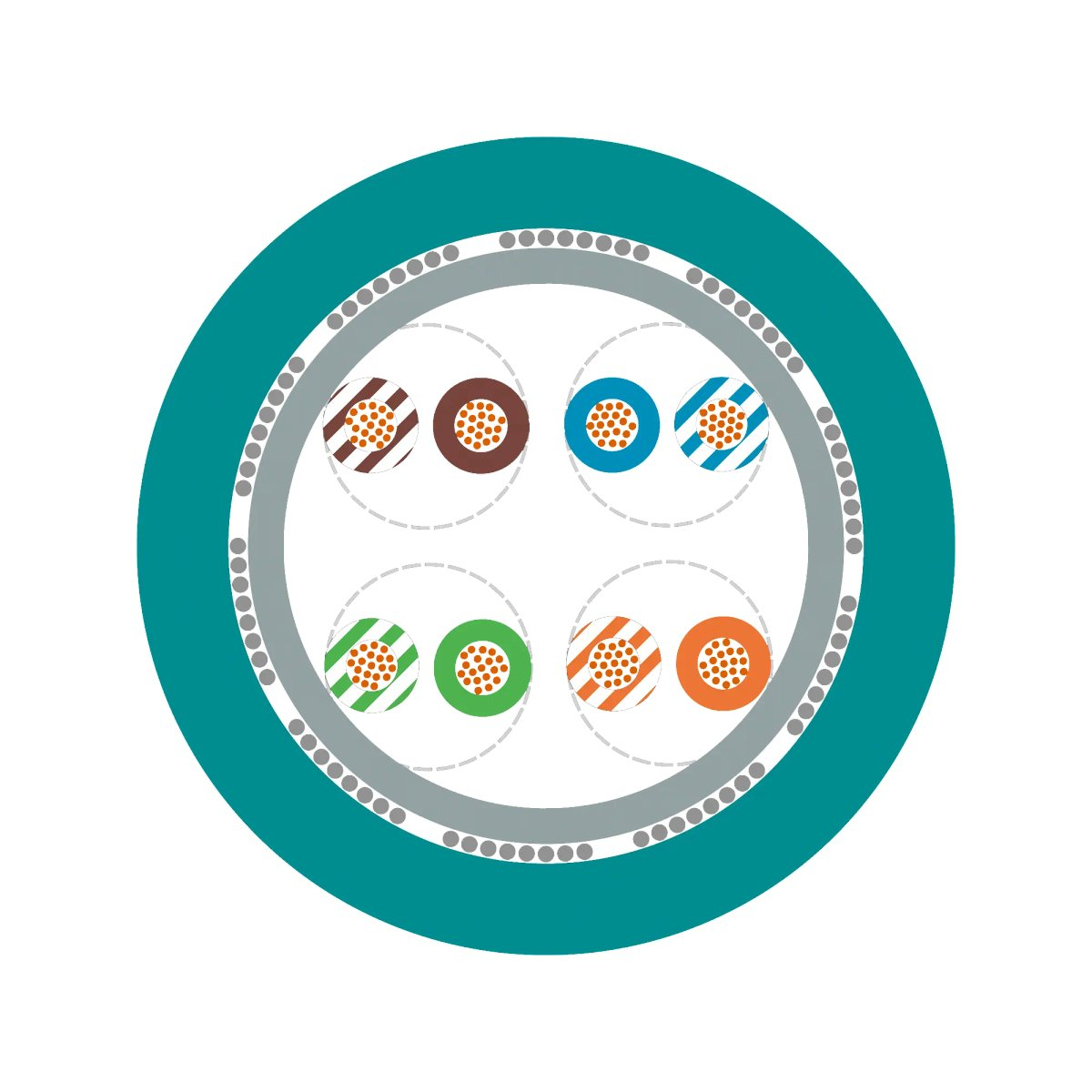

Construcție Cablu

• Conductor: Cupru cositorit, multifilar fin, 26/19 AWG (0.14 mm²).
• Izolație: PO (Poliolefină), diametru maxim miez: 1.08 mm.
• Cod de identificare a miezurilor:
  • Perechea 1: alb-albastru/albastru
  • Perechea 2: alb-portocaliu/portocaliu
  • Perechea 3: alb-verde/verde
  • Perechea 4: alb-maro/maro
• Torsadare: Miezurile sunt torsadate în perechi, iar cele patru perechi sunt torsadate într-un mănunchi.
• Manta interioară: TPE (Elastomer termoplastic), diametru exterior nominal: 5.2 mm.
• Ecranare: Împletitură din sârmă de cupru cositorit (acoperire nominală: 85 %).
• Manta exterioară: TPU (Poliuretan termoplastic), culoare albastru (similar RAL 5021), diametru exterior: 6.3 mm ± 0.3 mm.

Proprietăți Electrice la 20 °C

• Rezistența buclei: ≤ 28.0 Ω/100 m.
• Tensiune de test:
  • Miez/miez: 3000 V
  • Miez/ecran: 3000 V
• Tensiune nominală UL: 1000 V.
• Tensiune maximă de operare IEC/EN: 125 V (nu este destinat utilizării cu surse de impedanță joasă, cum ar fi rețelele electrice).
• Rezistența izolației: ≥ 5 GΩxkm.
• Capacitate mutuală 1 kHz: nominal 50 nF/km.
• Dezechilibru de capacitate 1 kHz: ≤ 1600 pF/km.
• Impedanță de transfer (Grad 2 conform IEC 61156-6):
  • 1 MHz: ≤ 50 mΩ/m
  • 10 MHz: ≤ 100 mΩ/m
  • 30 MHz: ≤ 200 mΩ/m
  • 100 MHz: ≤ 1000 mΩ/m
• Atenuare de cuplare (Tip Ib conform IEC 61156-6):
  • 30 MHz: ≥ 70
  • 100 MHz: ≥ 70
  • 1000 MHz: ≥ 50
• Viteza de propagare 100 MHz: nominal 0.67 c.
