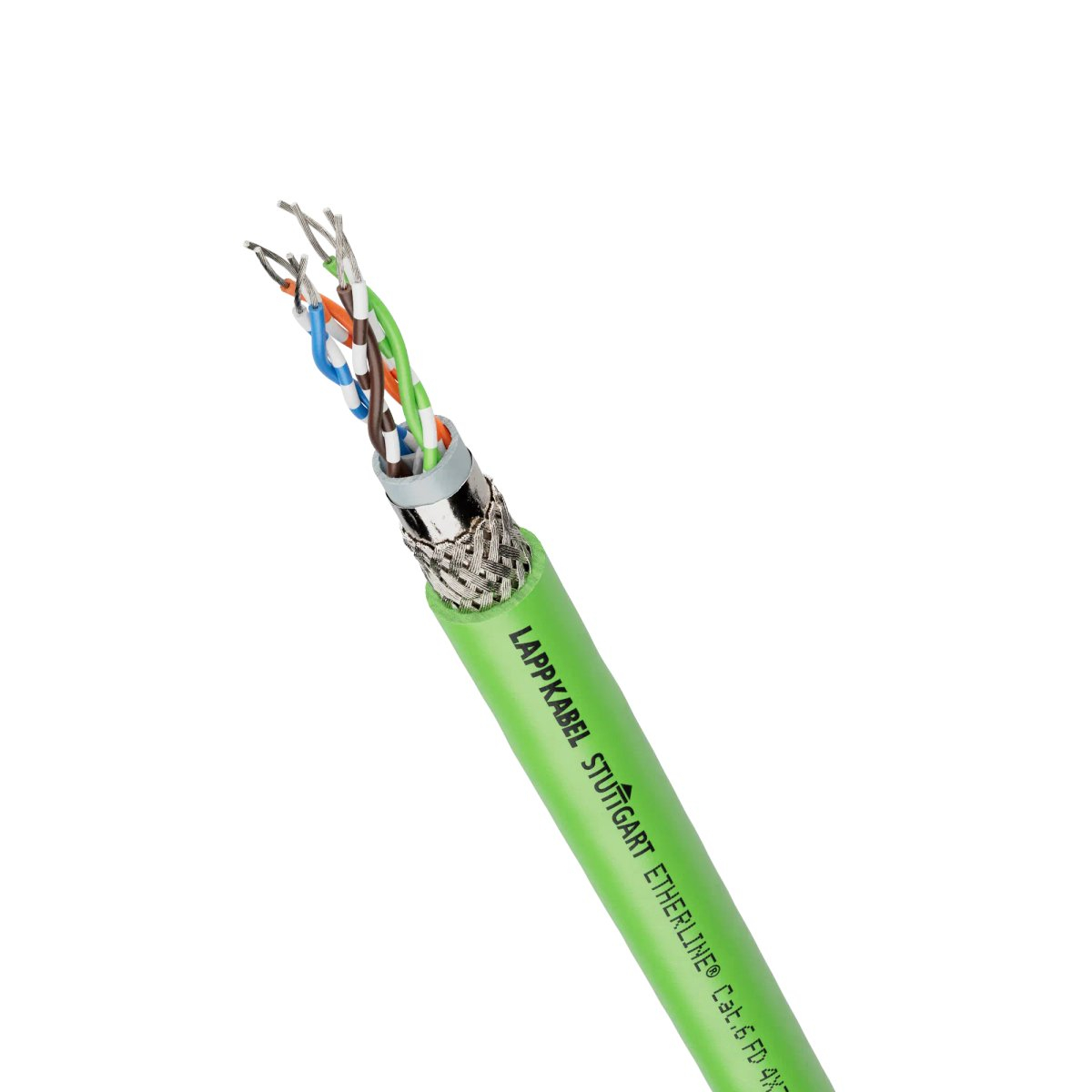

ETHERLINE® CAT.6 FD P 4x2xAWG26

Descriere Generală ETHERLINE® CAT.6 FD P 4x2xAWG26

Cablul ETHERLINE® CAT.6 FD P 4x2xAWG26 este o soluție de conectivitate Ethernet de înaltă performanță, proiectată special pentru aplicații dinamice în lanțuri portcablu. Acesta respectă standardele ISO/IEC 11801 și EN 50173 pentru sisteme generice de cablare, asigurând o lățime de bandă de până la 500 MHz conform IEC 61156-6 Categoria 6 și EN 50288-5-2.

Caracteristici Cheie și Beneficii

• Performanță Superioară: Suportă lățimi de bandă de până la 500 MHz, depășind cerințele Categoriei 6.
• Rezistență Excepțională: Este halogen-free, ignifug, rezistent la ulei, UV și, în mare măsură, la acizi, alcalii și anumite uleiuri, asigurând o durată lungă de viață în medii industriale dificile.
• Aplicații Versatile: Ideal pentru EtherCAT, EtherNet/IP, Power over Ethernet (IEEE 802.3af) și multe alte aplicații de transmitere a datelor.
• Design "Fast Connect": Permite o dezizolare și asamblare ușoară și rapidă a cablului, reducând timpul de instalare.
• Certificări Internaționale: Certificat c(UL)us CMX 75°C conform UL 444 și CSA C22.2 No.214, precum și pentru rețele CC-Link IE Field Network.

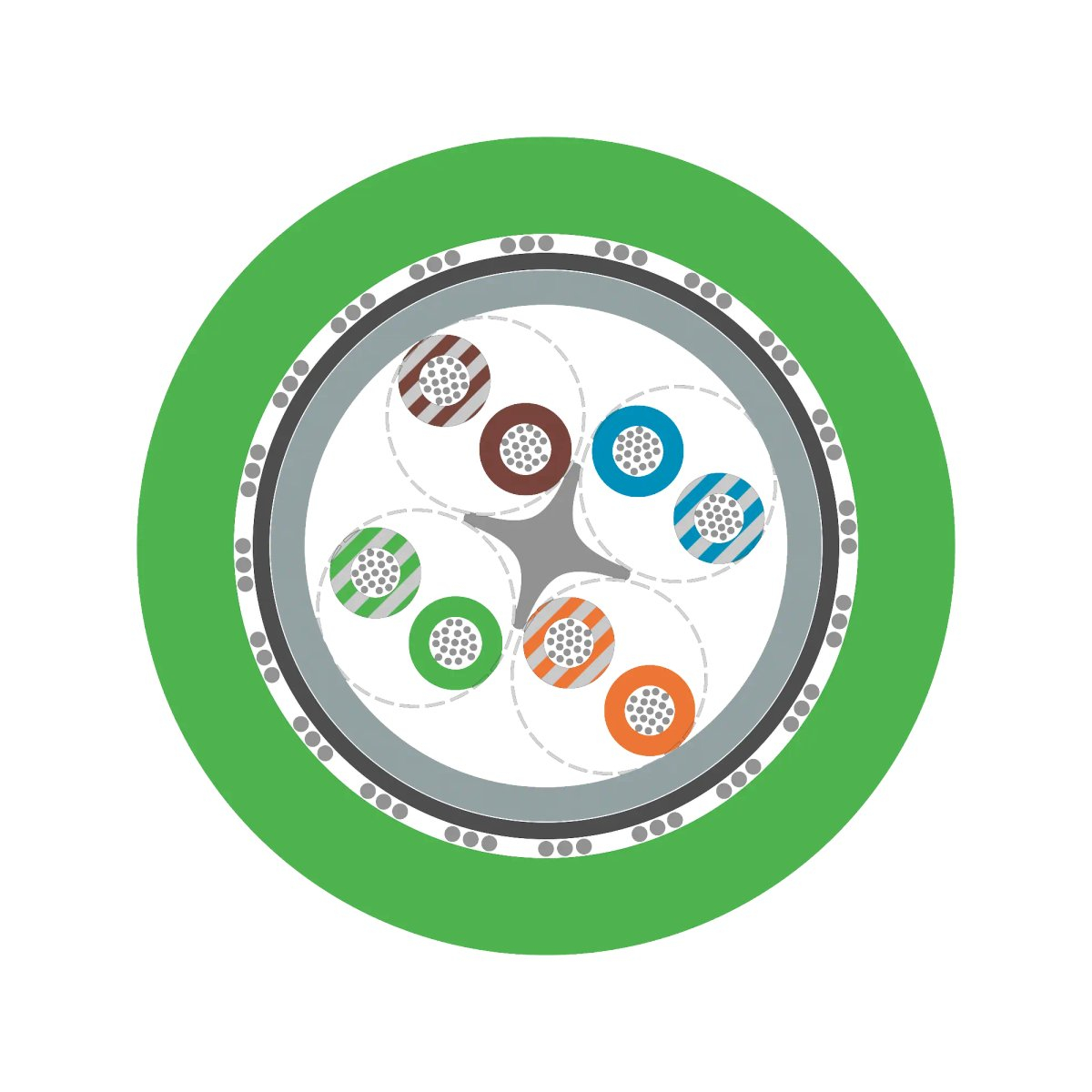

Construcție Robustă

• Conductor: Cupru cositorit, multifilar, 26/19 AWG, asigurând flexibilitate și conductivitate optimă.
• Izolație: Polipropilenă (PP) cu un diametru al miezului de aproximativ 0.98 mm.
• Identificarea Miezurilor:
  • Perechea 1: alb-albastru/albastru
  • Perechea 2: alb-portocaliu/portocaliu
  • Perechea 3: alb-verde/verde
  • Perechea 4: alb-maro/maro
• Împletire: Miezurile sunt răsucite în perechi, iar perechile sunt apoi răsucite împreună cu un element central de separare. Peste acestea se aplică o bandă de plastic suprapusă.
• Manta Interioară: FRNC (Flame Retardant Non Corrosive), cu un diametru exterior de aproximativ 5.7 mm.
• Ecranare: Folie de aluminiu laminată cu plastic (suprapusă), peste care se află o împletitură din fire de cupru cositorit (acoperire 85% ±5%).
• Manta Exterioară: Poliuretan (PUR) de culoare verde (similar RAL 6018), cu un diametru exterior de aproximativ 7.8 mm, oferind rezistență superioară la abraziune și substanțe chimice.

Proprietăți Electrice (la 20°C)

• Rezistența buclei: max. 28.0 Ω/100 m
• Rezistența izolației: min. 5 GΩxkm
• Capacitate mutuală nominală: 48 nF/km (800 Hz)
• Impedanță caracteristică nominală: 100 Ω conform IEC 61156-6
• Viteza de propagare: 0.68 c
• Timp de propagare a semnalului: <480 ns/100 m
• Skew de întârziere: <20 ns/100 m
• Tensiune de operare maximă: VDE: 100 V (nu pentru scopuri de alimentare); UL: 300 V
• Tensiune de testare: miez/miez: 1500 V; miez/ecran: 1500 V

Proprietăți de Transmisie Electrice (la 20°C)

Caracteristicile de transmisie îndeplinesc cerințele standardelor EN 50288-5-2 și IEC 61156-6 pentru Categoria 6, asigurând o integritate excelentă a semnalului.

Pentru detalii complete privind atenuarea, NEXT, PS EL FEXT și alte proprietăți de transmisie la diferite frecvențe, vă rugăm să consultați fișa tehnică a produsului.
