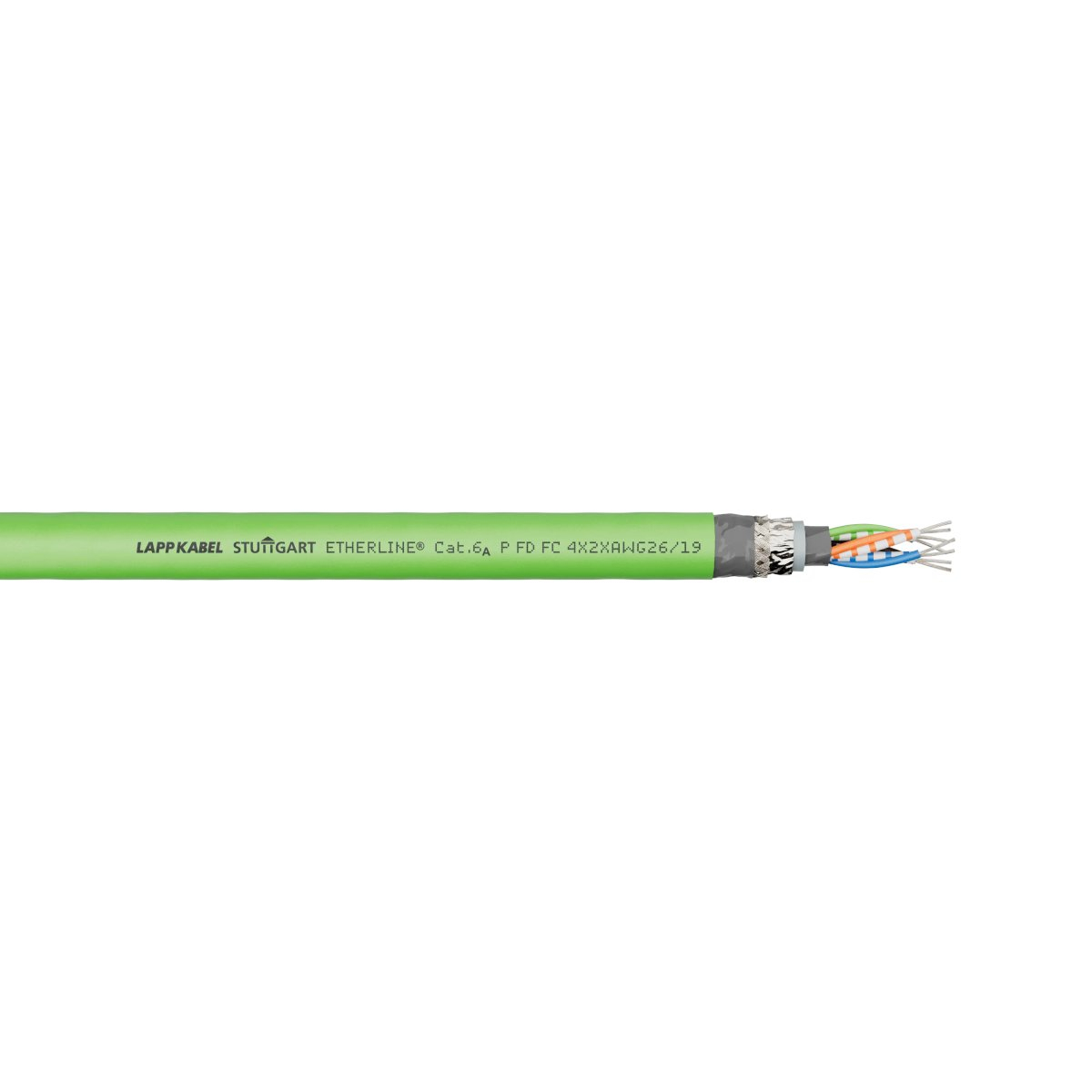

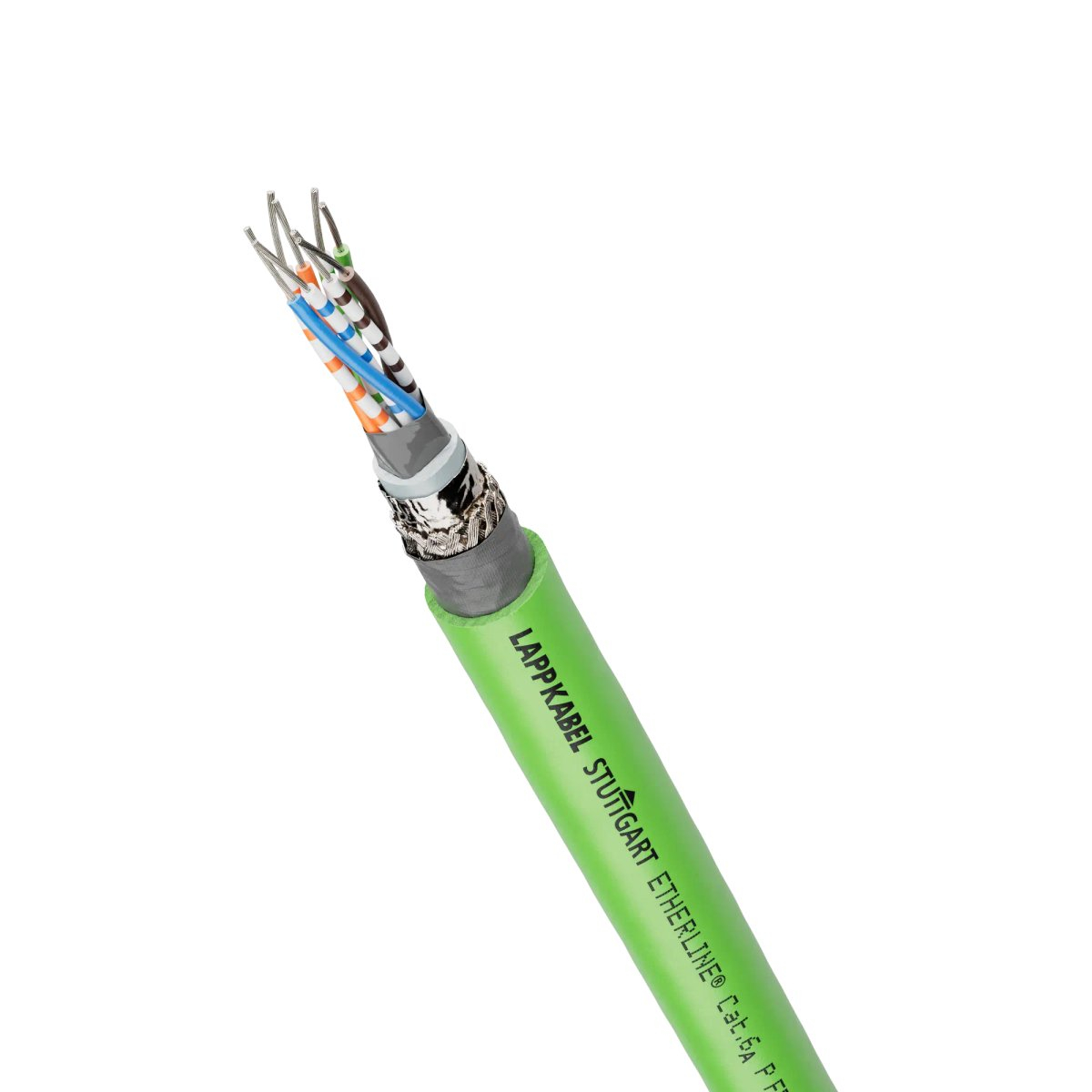

ETHERLINE® Cat.6A Y FD FC 4x2x26/19

Descriere Generală

Cablul ETHERLINE® Cat.6A Y FD FC 4x2x26/19 este o soluție de înaltă performanță pentru sisteme de transmitere a datelor, ideal pentru aplicații industriale și de rețea care necesită flexibilitate și fiabilitate. Proiectat conform standardelor ISO/IEC 11801 și EN 50173, acest cablu oferă o lățime de bandă impresionantă de până la 500 MHz, respectând cerințele IEC 61156-6 Categoria 6A și EN 50288-10-2.

Aplicații Recomandate

• Sisteme de cablare generice
• PROFINET
• EtherCAT
• EtherNet/IP
• Power over Ethernet (IEEE 802.3af)
• Power over Ethernet Plus (IEEE 802.3at)
• Alte aplicații de transmitere date de mare viteză

Caracteristici Tehnice

• Utilizare Flexibilă: Conceput pentru medii dinamice.
• Rezistență la Flacără: Asigură siguranță în caz de incendiu.
• Rezistență la UV: Ideal pentru instalări în exterior sau în zone expuse la lumina solară.
• Rezistență Chimică: Larg rezistent la acizi, alcalii și anumite uleiuri.
• Design "Fast Connect": Permite o dezizolare și asamblare ușoară și rapidă a cablului, reducând timpul de instalare.

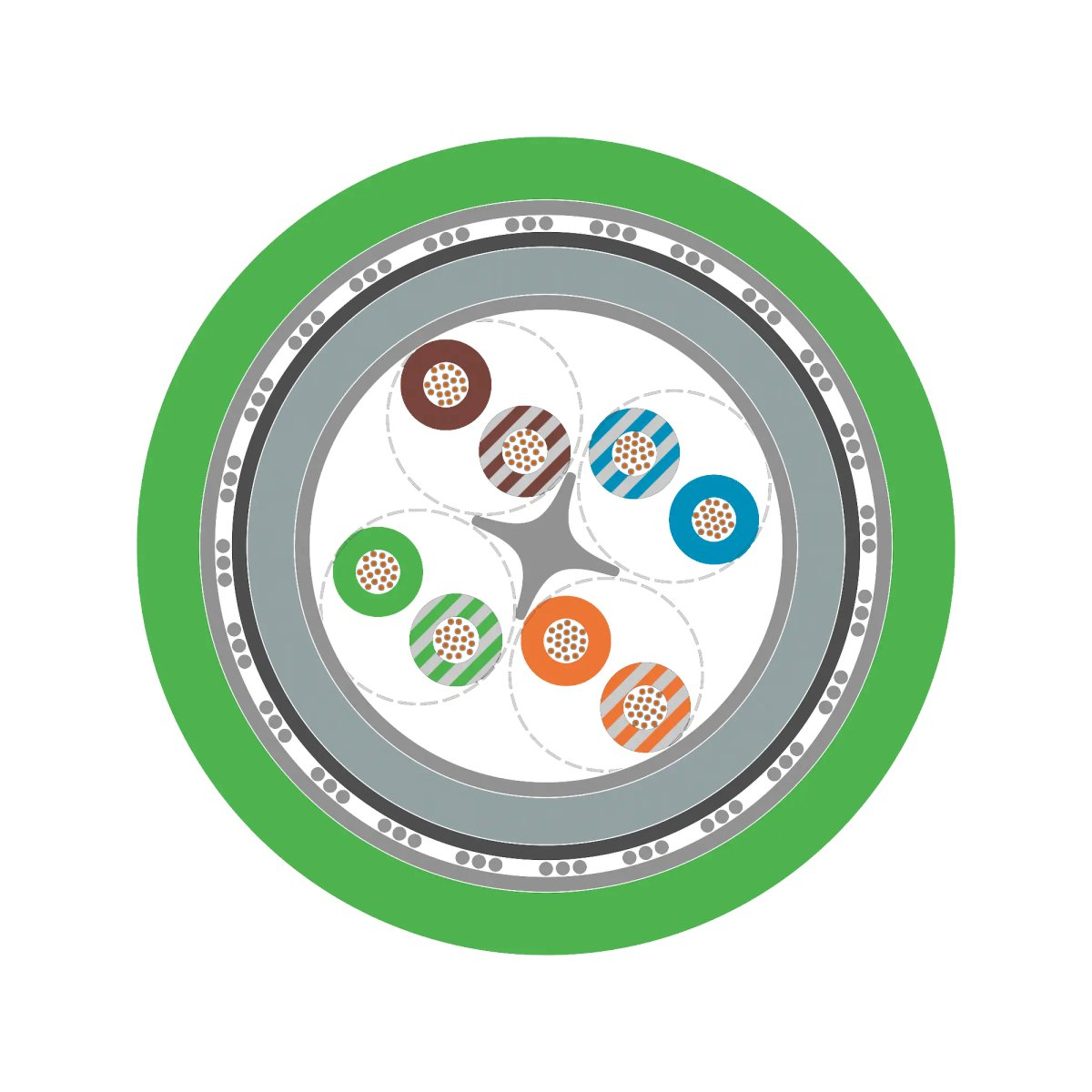

Structura Cablului

• Conductor: Cupru cositorit, multifilar, 26/19 AWG.
• Izolație: Poliolefină, diametru nominal 1.05 mm.
• Identificare Perechi:
  • Perechea 1: Albastru-Alb/Albastru
  • Perechea 2: Portocaliu-Alb/Portocaliu
  • Perechea 3: Verde-Alb/Verde
  • Perechea 4: Maro-Alb/Maro
• Împletire: 2 conductoare împletite în pereche, 4 perechi împletite în mănunchi cu element central de separare, acoperite cu bandă de plastic.
• Manta Interioară: TPE, diametru exterior nominal 6.2 mm.
• Ecranare: Folie de aluminiu laminată cu plastic (suprapusă), acoperită cu tresă din fire de cupru cositorit (acoperire 85% ±5%).
• Bandă de Acoperire: Bandă de plastic (suprapusă).
• Manta Exterioară: PVC, culoare verde (similar RAL 6018), diametru exterior nominal 8.8 mm (± 0.3 mm).

Proprietăți Electrice (la 20 °C)

• Rezistența buclei: ≤ 20.4 Ω/100 m
• Rezistența izolației: ≥ 5 GΩxkm
• Capacitate mutuală (800 Hz): 52 nF/100 m
• Impedanță de transfer (1 MHz): ≤ 20 mΩ/m
• Impedanță caracteristică (100 MHz): 100 Ω conform IEC 61156-6
• Tensiune maximă de operare (EN): 100 V (nu pentru aplicații de putere)
• Tensiune nominală (UL/CSA): 300 V
• Tensiune de testare (conductor/conductor): 2000 V
• Tensiune de testare (conductor/ecran): 2000 V

Certificări

Cablul este certificat E236660 c(UL)us CMX 75°C conform UL 444 și CSA C22.2 No. 214, atestând conformitatea cu standardele internaționale de siguranță și performanță.
