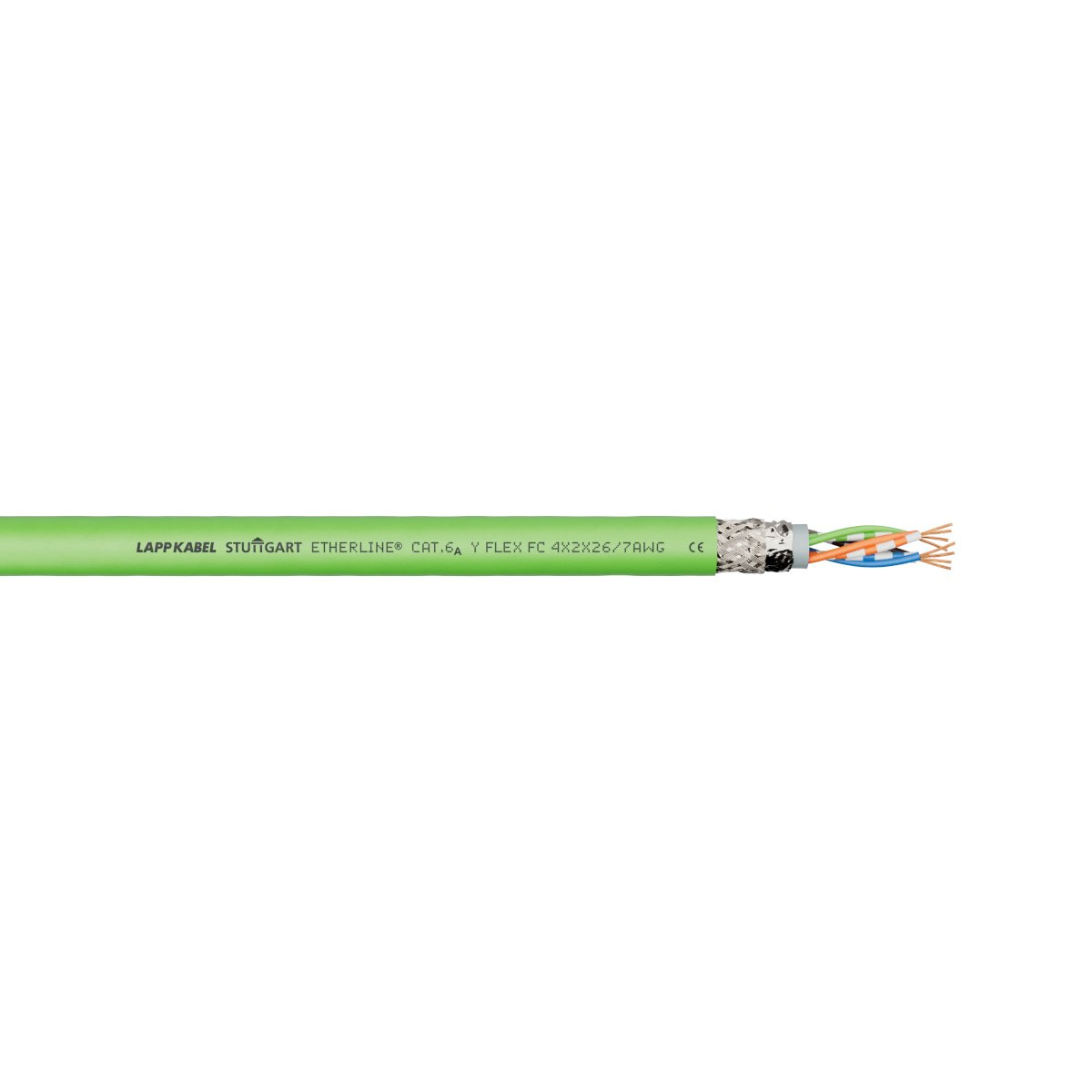

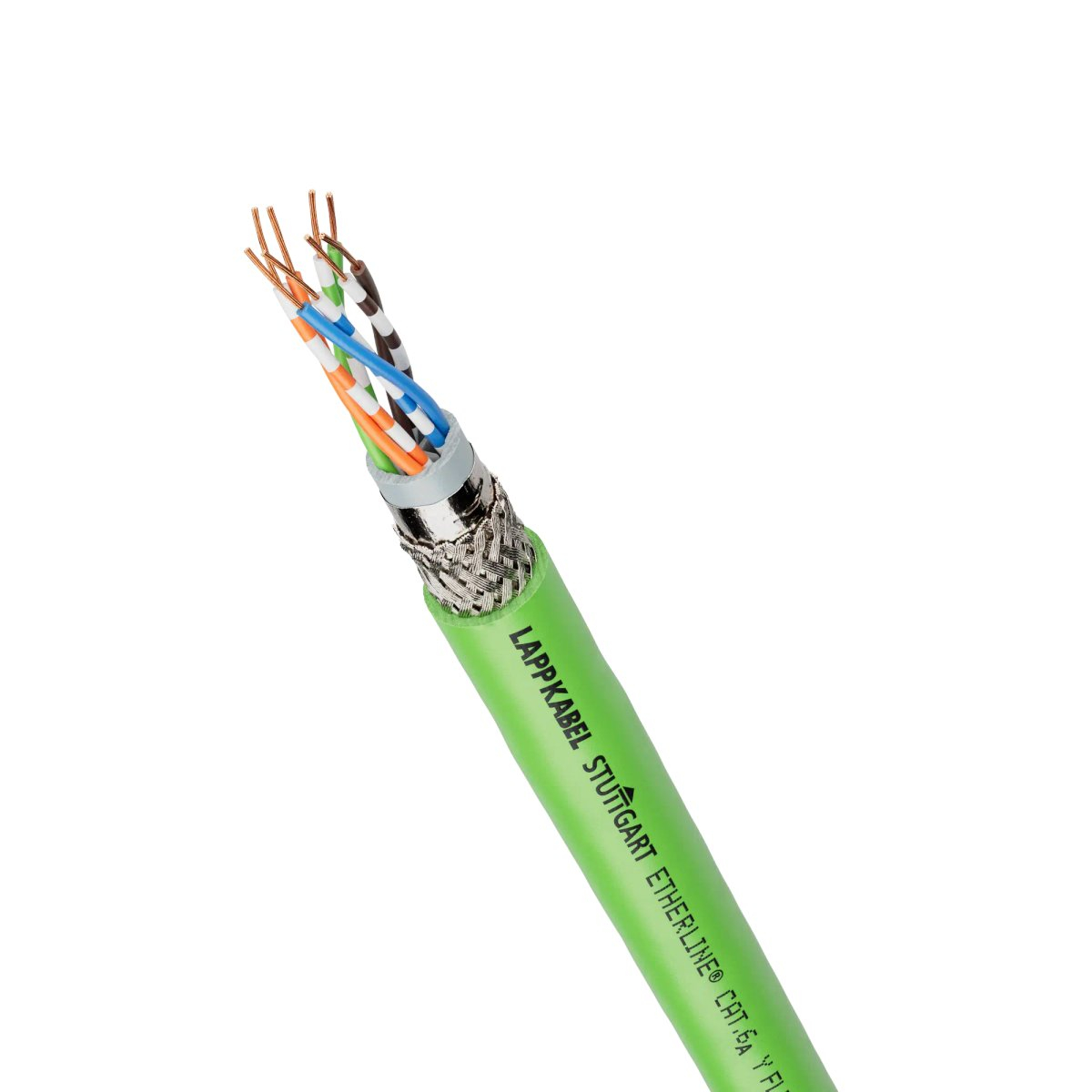

ETHERLINE® Cat.6A Y FLEX FC

Descriere Generală

Cablul ETHERLINE® Cat.6A Y FLEX FC este o soluție de cablare de înaltă performanță, proiectată pentru sisteme de cablare generice conform standardelor ISO/IEC 11801 și EN 50173. Acesta oferă o lățime de bandă de până la 500 MHz, respectând cerințele IEC 61156-6 Categoria 6A și EN 50288-10-2, fiind ideal pentru aplicații industriale exigente.

Aplicații și Caracteristici Cheie

• Domeniu de utilizare: Cablu de conectare pentru sisteme de cablare generice conform ISO/IEC 11801 și EN 50173.
• Performanță: Lățime de bandă de până la 500 MHz conform IEC 61156-6 Categoria 6A și EN 50288-10-2.
• Aplicații specifice: Suportă EtherCAT, EtherNet/IP, Power over Ethernet (IEEE 802.3af), Power over Ethernet Plus (IEEE 802.3at) și multe altele.
• Caracteristici: Rezistent la soare (UV), ignifug și în mare măsură rezistent la acizi, alcalii și anumite uleiuri. Designul "Fast Connect" permite o dezizolare și asamblare ușoară a cablului.

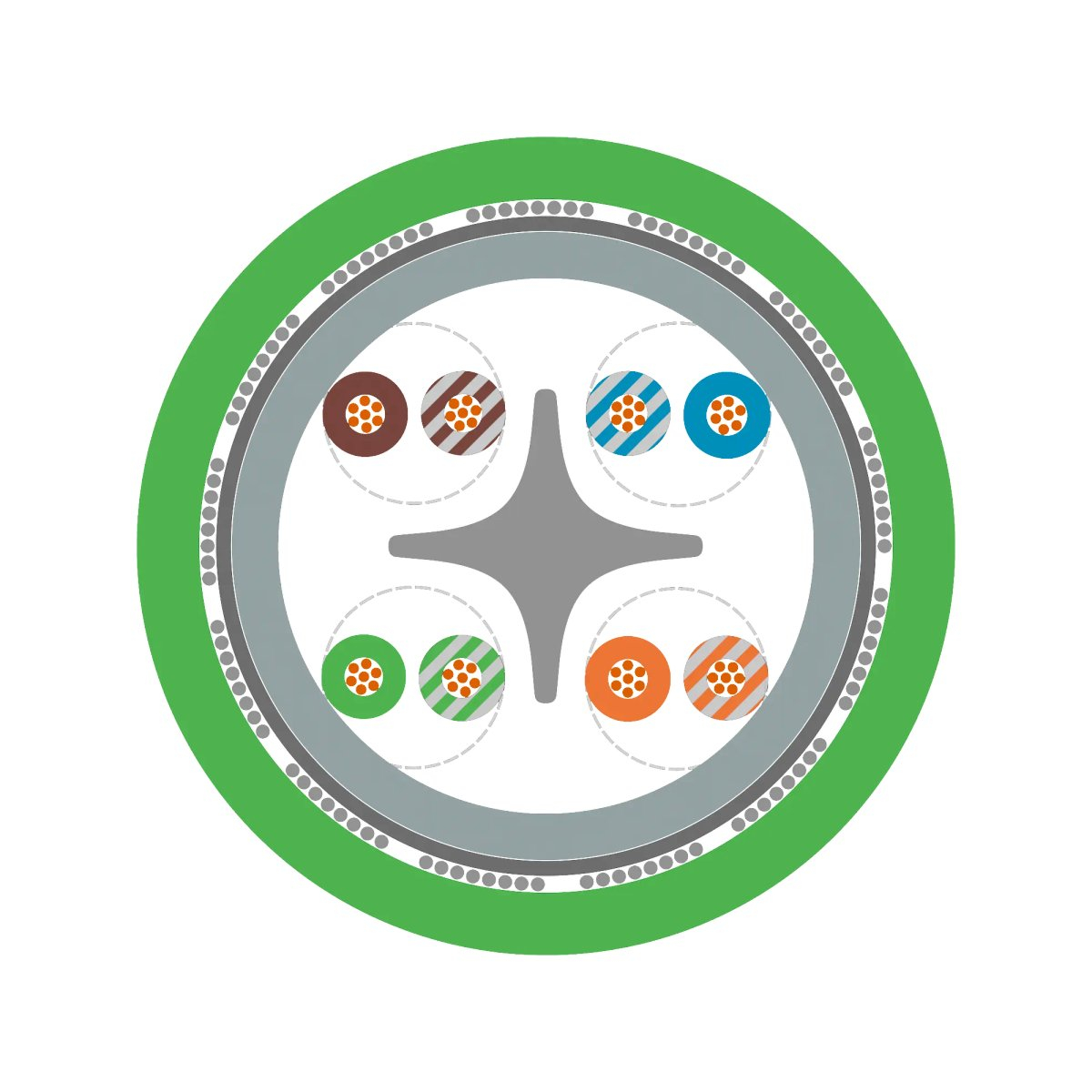

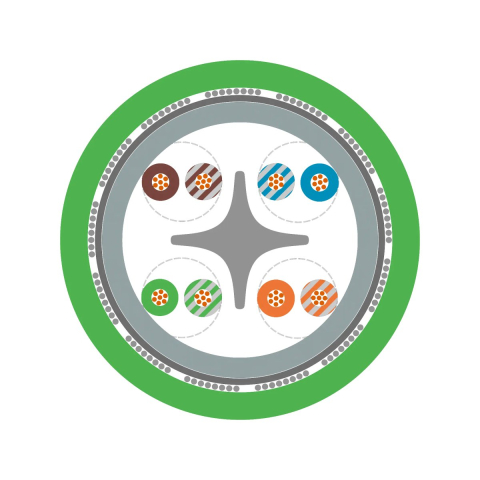

Construcția Cablului

• Certificare: UL AWM Style 21694.
• Conductor: Cupru gol, multifilar, 26/7 AWG.
• Izolație: Poliolefină solidă.
• Identificarea culorilor:
  • Perechea 1: albastru-alb/albastru
  • Perechea 2: portocaliu-alb/portocaliu
  • Perechea 3: verde-alb/verde
  • Perechea 4: maro-alb/maro
• Torsadare: 2 fire torsadate în pereche, 4 perechi torsadate în mănunchi cu element central de separare. Peste acestea: bandă de plastic (suprapusă).
• Manta interioară: TPE-V, diametru exterior nominal 5.30 mm.
• Ecranare: Folie de aluminiu laminată cu plastic (suprapusă), peste aceasta: tresă din fire de cupru cositorite (acoperire 85% ±5%).
• Manta exterioară: PVC, culoare verde, similar RAL 6018, diametru exterior 7.6 mm (± 0.3 mm).

Proprietăți Electrice (la 20°C)

• Rezistența buclei: max. 28.60 Ω/100 m
• Rezistența izolației: min. 5 GΩ x km
• Capacitatea mutuală: nom. 48 nF/km
• Impedanța caracteristică: 100 ± 15 Ω conform IEC 61156-6
• Viteza de propagare: 0.67c
• Timpul de tranzit al semnalului: 490 ns/100 m
• Tensiunea de operare maximă: VDE: 125 V (nu pentru scopuri de alimentare); UL: 600 V
• Tensiunea de test: Conductor/Conductor: 2000 V; Conductor/Ecran: 2000 V

Proprietăți de Transmisie Electrice (la 20°C)

Caracteristicile de transmisie ale cablului ETHERLINE® Cat.6A Y FLEX FC îndeplinesc cerințele standardelor EN 50288-10-2 și IEC 61156-6 pentru categoria 6A. Acestea includ valori optime pentru atenuare, TCL, EL TCTL, NEXT, PS EL FEXT, ACR-F/EL FEXT și pierderea de retur pe o gamă largă de frecvențe, asigurând o transmisie fiabilă a datelor.

Proprietăți Mecanice și Termice

• Raza minimă de îndoire (fixă): 4x diametrul cablului
