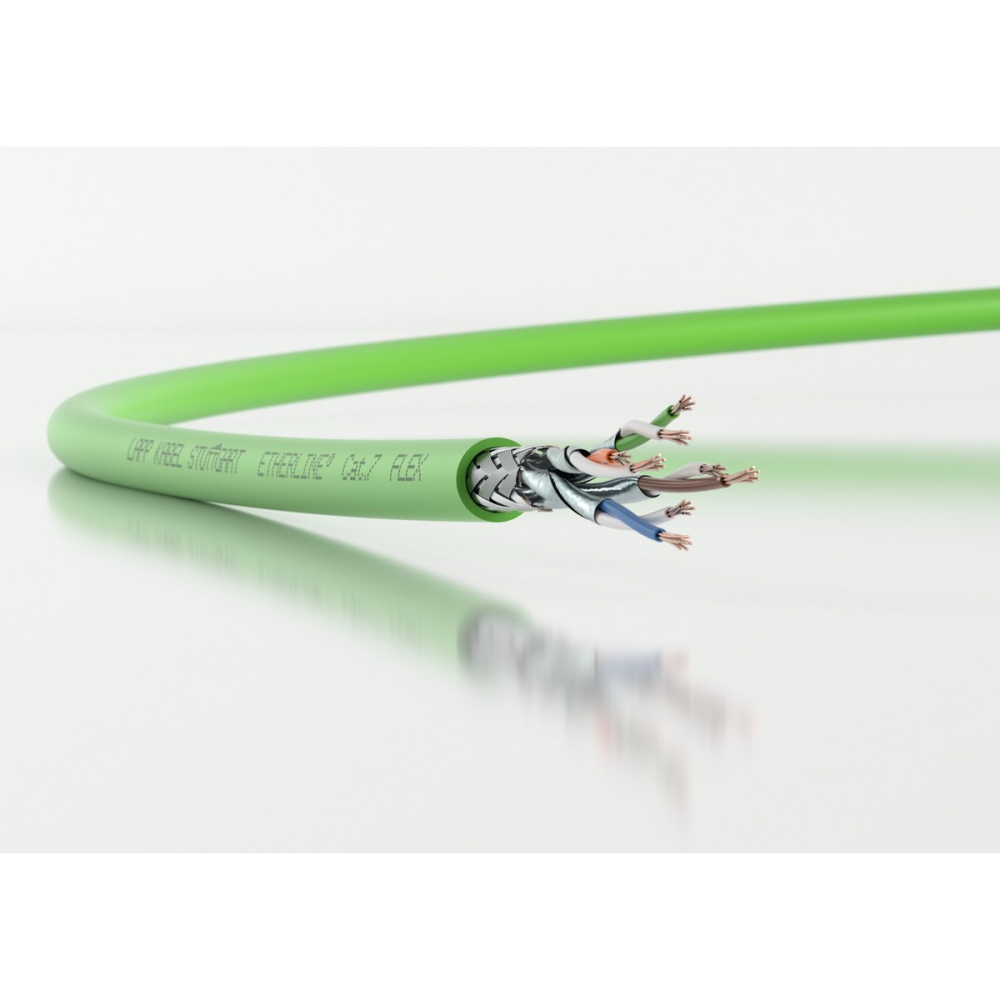

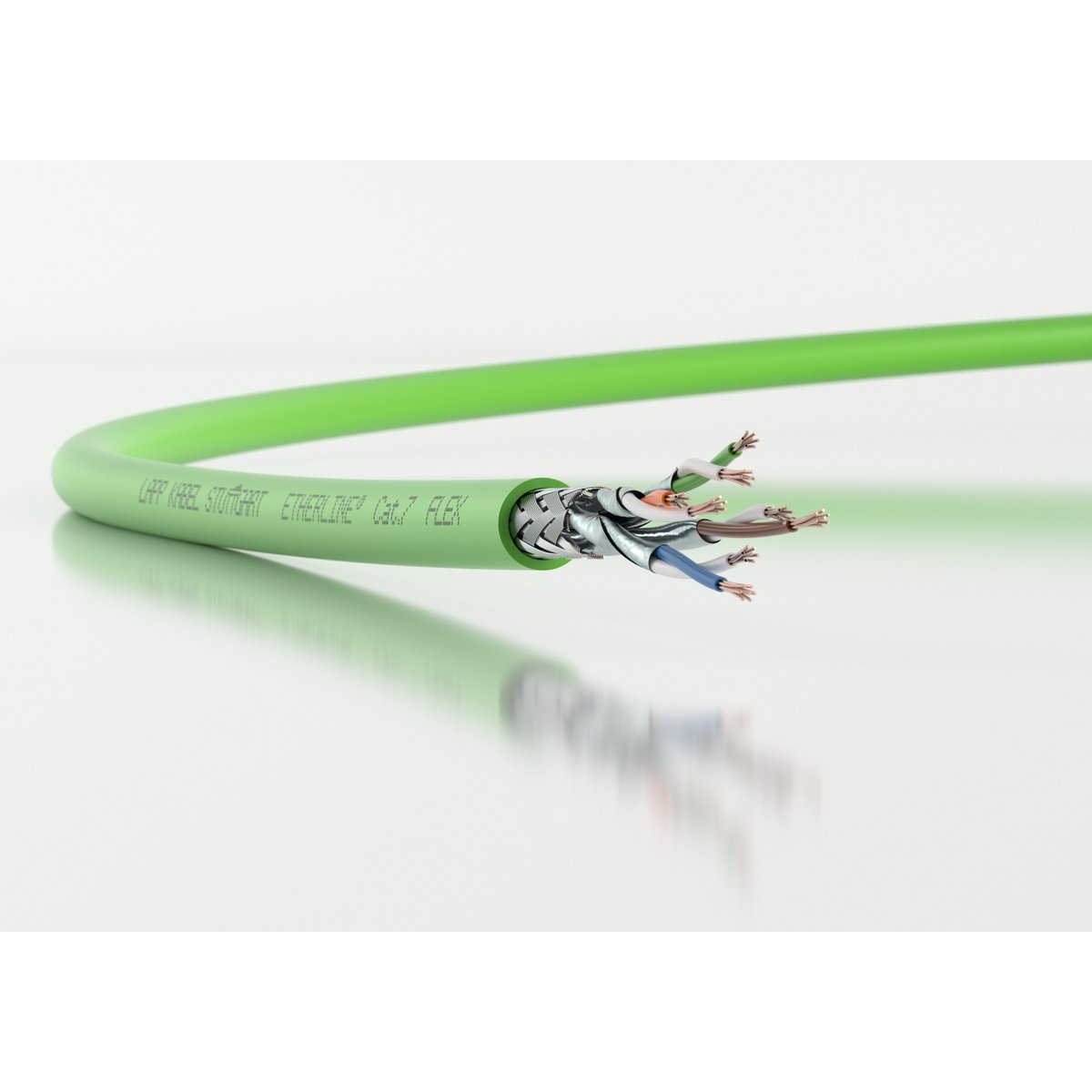

ETHERLINE® Cat.7 FLEX

Descriere Generală

Cablul ETHERLINE® Cat.7 FLEX este un cablu Ethernet industrial de Categoria 7, Clasa F, proiectat pentru sisteme generice de cablare conform ISO/IEC 11801 și EN 50173. Este ideal pentru aplicații care necesită flexibilitate ocazională și suportă o lățime de bandă de 10 Gbit/s pe distanțe de până la 60 de metri.

Acest cablu îndeplinește cerințele de transmisie conform IEC 61156-6, Categoria 7 și EN 50288-4-2, asigurând performanțe superioare în medii industriale exigente.

Caracteristici Tehnice și Performanță

• Structură: Cablu simetric cu 4 perechi, ecranat individual cu folie (Pair screen: plastic laminated aluminium foil) și ecranat general cu tresă (Overall screen: braid of tinned copper wires, acoperire nominală 70%). Configurație S/FTP.
• Impedanță Nominală: 100 Ω.
• Suport Bandă de Date: 10 Gbit/s, compatibil cu standarde precum 100BASE-T, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T.
• Rezistență: Ignifug, fără halogeni, rezistent la ulei, UV, abraziune și solicitări mecanice. De asemenea, este în mare măsură rezistent la acizi, alcali și anumite uleiuri.
• Aplicații: Potrivit pentru EtherCAT, EtherNet/IP și alte protocoale de comunicație industrială.

Construcție

• Certificări: E63634 cRUus AWM Style 21238 AWM I/II A/B 80°C 600V FT2 conform UL 758 & CSA C22.2 No.210. Clasificare a comportamentului la foc conform EN 13501-6 și EN 50575.
• Conductor: Cupru gol, multifilar, 26/7 AWG (0.14 mm²).
• Izolație: PO (Poliolefină) cu spumă-piele, diametru maxim miez: 1.05 mm.
• Identificare Miezuri: Perechea 1: alb/albastru; Perechea 2: alb/portocaliu; Perechea 3: alb/verde; Perechea 4: alb/maro.
• Înfășurare: Miezurile sunt răsucite în perechi, iar cele patru perechi ecranate sunt răsucite într-un mănunchi.
• Manta Externă: TPU (Poliuretan termoplastic), culoare verde (similar RAL 6018), diametru exterior: 6.4 mm ± 0.3 mm.

Proprietăți Electrice la 20 °C

• Rezistența buclei: ≤ 28 Ω/100 m
• Tensiune de test: Miez/miez: 2000 V; Miez/ecran: 2000 V
• Tensiune nominală UL: 600 V
• Tensiune maximă de operare IEC/EN: 125 V
• Rezistența izolației: ≥ 5 GΩxkm
• Capacitate mutuală (1 kHz): nominal 44 nF/km
• Dezechilibru de capacitate (1 kHz): ≤ 1600 pF/km
• Impedanță de transfer (Grad 1 conform IEC 61156-6): 1 MHz: ≤ 15 mΩ/m; 10 MHz: ≤ 10 mΩ/m; 30 MHz: ≤ 30 mΩ/m; 100 MHz: ≤ 100 mΩ/m
• Atenuare de cuplare (Tip I conform IEC 61156-6): 30 MHz: ≥ 85; 100 MHz: ≥ 85; 1000 MHz: ≥ 65
• Viteza de propagare (100 MHz): nominal 0.78 c
