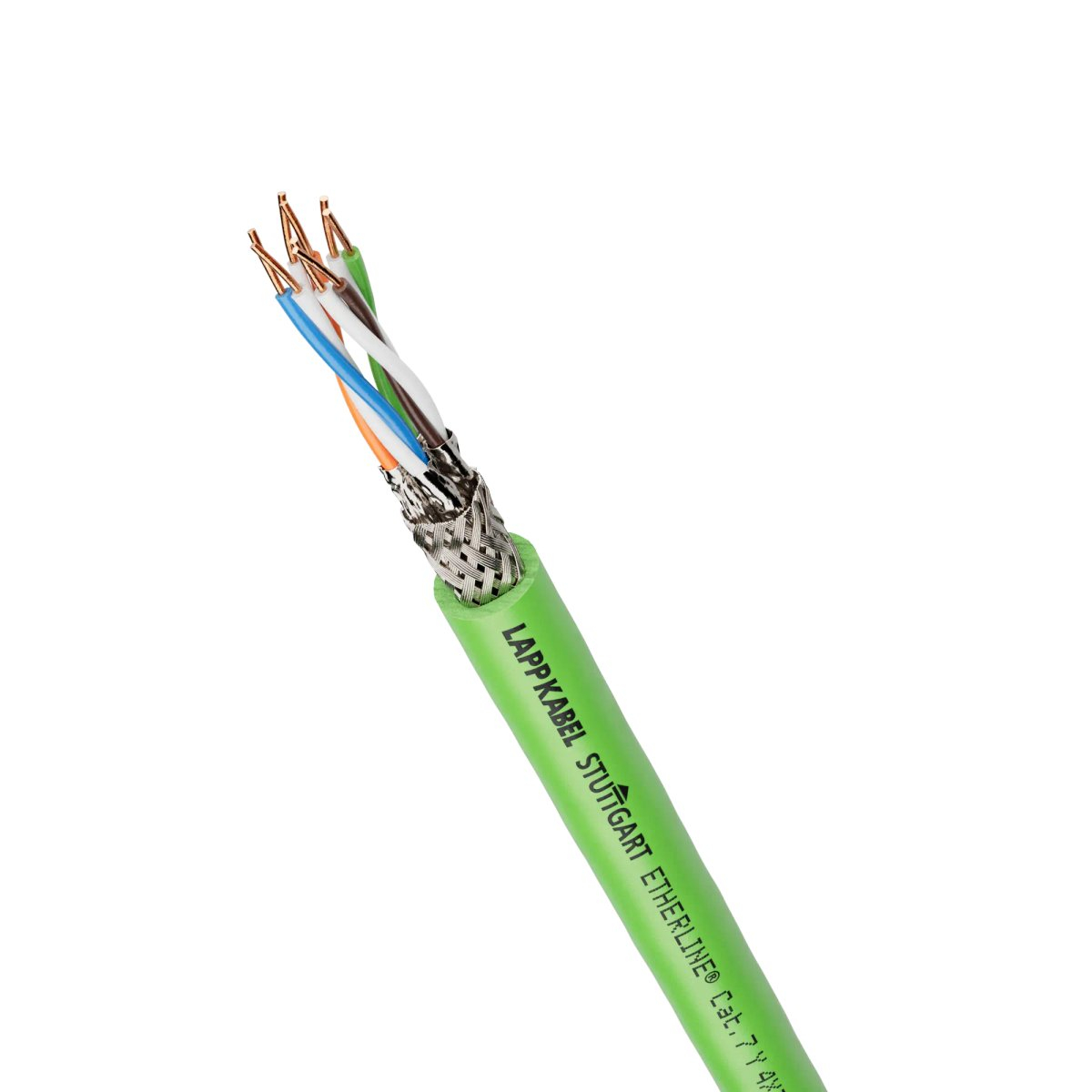

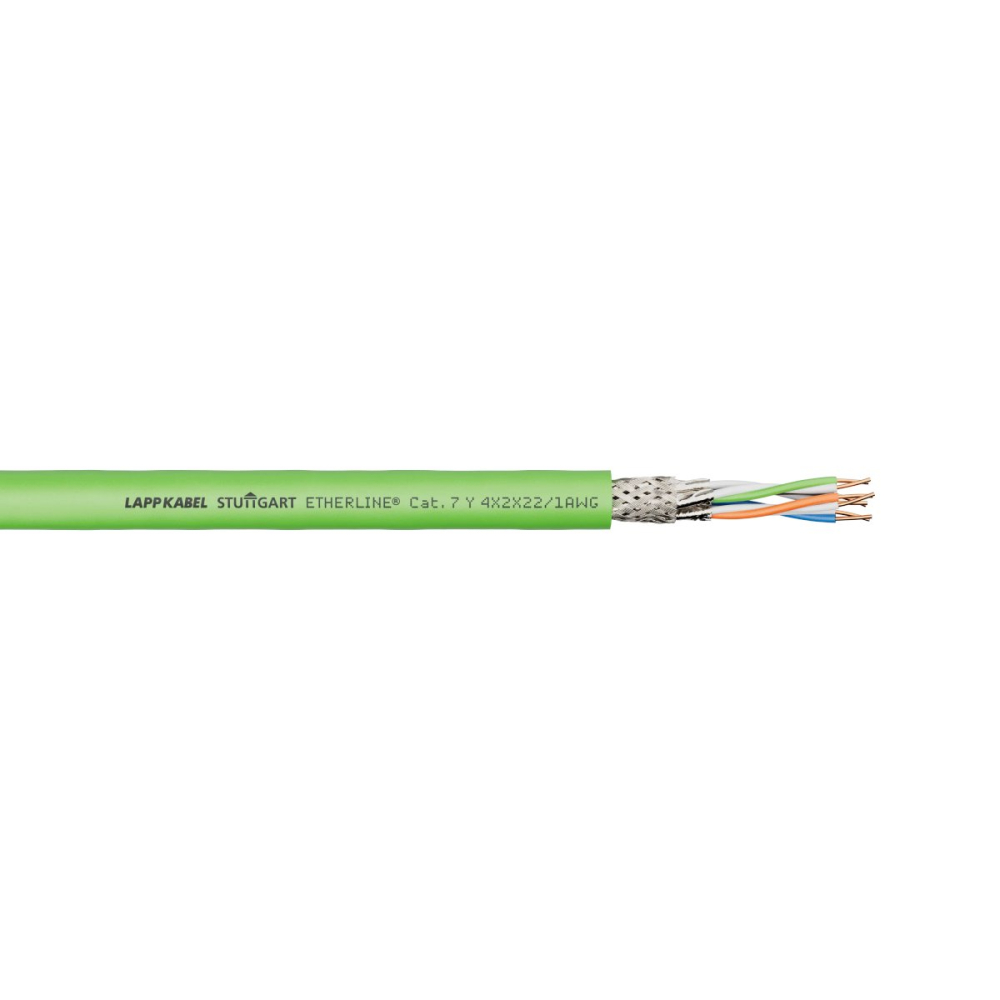

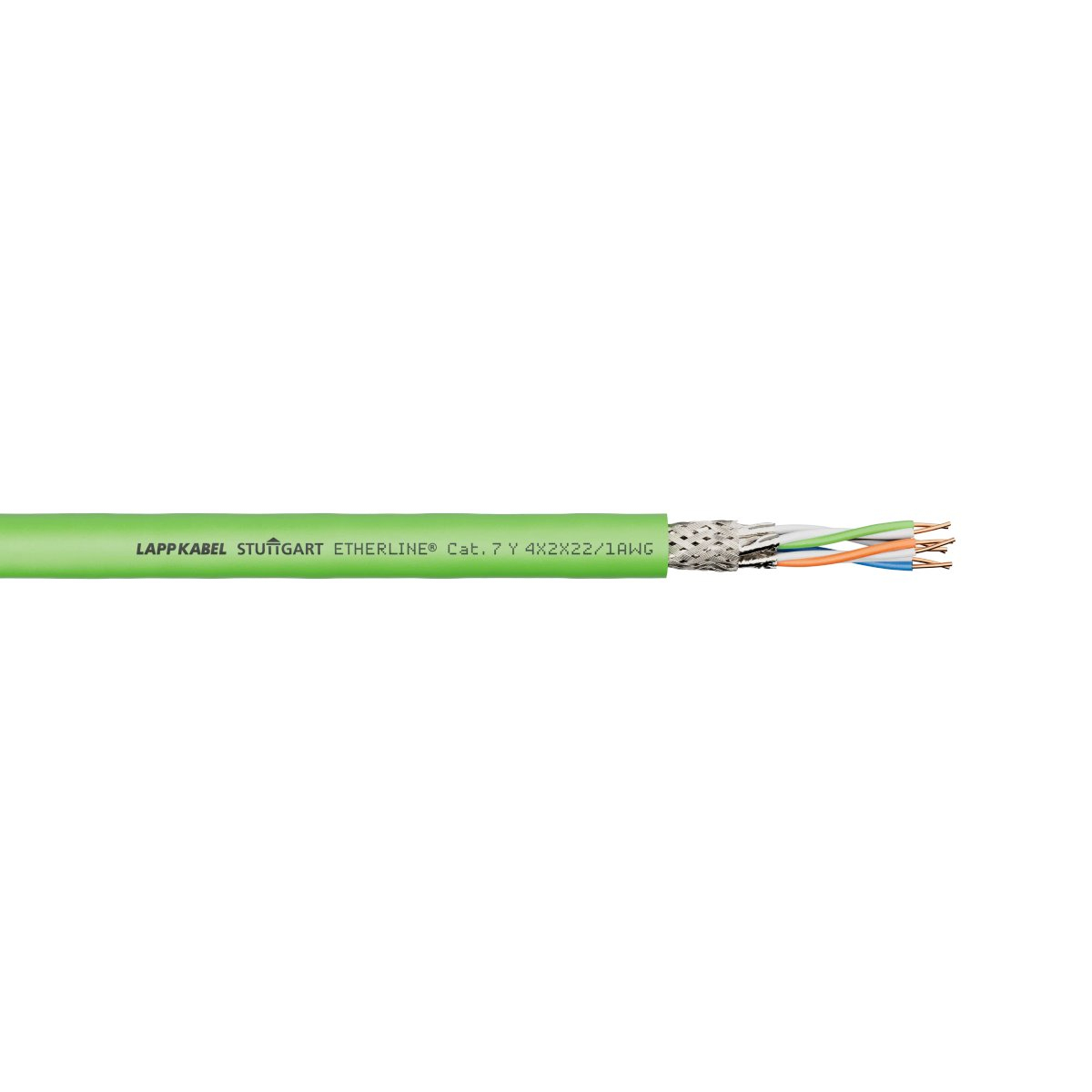

ETHERLINE® Cat.7 P Cablu Date S/FTP, Pozare Fixă

Descriere Generală

Cablul ETHERLINE® Cat.7 P este o soluție de înaltă performanță, special concepută pentru sisteme de cablare structurată, respectând standardele ISO/IEC 11801 și EN 50173. Ideal pentru aplicații de pozare fixă, acest cablu asigură o transmisie fiabilă și rapidă a datelor în medii industriale și comerciale exigente.

Performanță și Standarde

• Tip cablu: 4 perechi, ecranat S/FTP (Screened Foiled Twisted Pair), cu o impedanță nominală de 100 Ω.
• Lățime de bandă: Suportă o lățime de bandă de 10 Gbit/s pe distanțe de până la 100 m.
• Compatibilitate: Compatibil cu standardele 100BASE-T, 1000BASE-T, 2.5GBASE-T, 5GBASE-T și 10GBASE-T.
• Conformitate: Îndeplinește cerințele de transmisie IEC 61156-5, Categoria 7 și EN 50288-4-1. Este, de asemenea, conform cu ghidul "PROFINET Cabling and Interconnection Technology".

Caracteristici Cheie

• Rezistență la foc: Ignifug (Flame retardant).
• Material: Fără halogeni (Halogen free).
• Durabilitate: Rezistent la UV, ulei și abraziune, asigurând o durată lungă de viață în condiții dificile.

Aplicații

Acest cablu este optimizat pentru o gamă largă de aplicații de rețea industrială și de automatizare, inclusiv:

• PROFINET
• EtherCAT
• EtherNet/IP
• Power over Ethernet (PoE) conform IEEE 802.3af
• PoE+ conform IEEE 802.3at
• PPoE conform IEEE 802.3bt

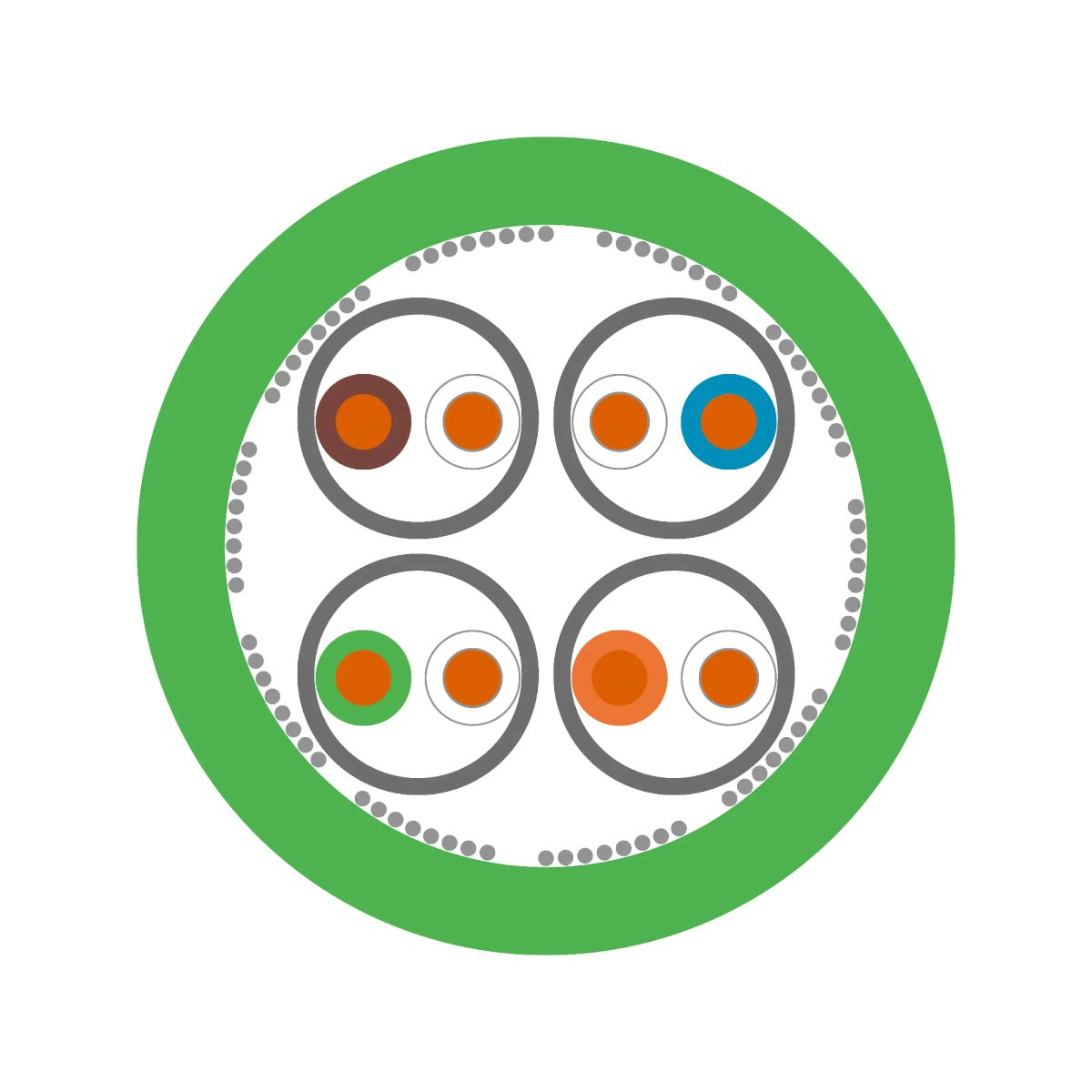

Construcție (Design)

• Certificare: EN 13501-6 și EN 50575 (Clasificarea comportamentului la foc).
• Conductor: Cupru solid, gol, 22/1 AWG.
• Izolație: Poliolefină (spumată), cu un diametru nominal al miezului de 1.50 mm.
• Cod de identificare a miezurilor: Perechea 1: alb/albastru, Perechea 2: alb/portocaliu, Perechea 3: alb/verde, Perechea 4: alb/maro (marcaj inel colorat pe miezurile albe este opțional).
• Torsadare: 2 miezuri torsadate într-o pereche, 4 perechi torsadate într-un mănunchi.
• Ecranare pereche: Folie de aluminiu laminată cu plastic (suprapusă).
• Ecranare generală: Împletitură din fire de cupru cositorite (acoperire 85 % ± 5 %).
• Manta exterioară: PUR, culoare verde (similar RAL 6018), cu un diametru exterior de 8.70 mm (± 0.3 mm).

Proprietăți Electrice la 20 °C

• Rezistența buclei: ≤ 12.2 Ω/100 m.
• Rezistența izolației: ≥ 5 GΩ×km.
• Capacitate mutuală (800 Hz): 42 nF/100 m.
• Atenuare de cuplare:
  • 30 MHz - 100 MHz: ≥ 80 dB.
  • 100 MHz - 600 MHz: ≥ 80 - 20×log10(f /100).
• Impedanță caracteristică (100 MHz): 100 Ω conform IEC 61156-5.
• Viteza de propagare (100 MHz): 0.80 c.
• Timp de propagare a semnalului (4 MHz - 600 MHz): ≤ 480 ns/100 m.
• Skew de întârziere (4 MHz - 600 MHz): ≤ 20 ns/100 m.
• Tensiune maximă de operare: 100 V (nu pentru aplicații de putere).
• Tensiune de test:
  • Miez/miez: 700 V.
  • Miez/ecran: 700 V.
