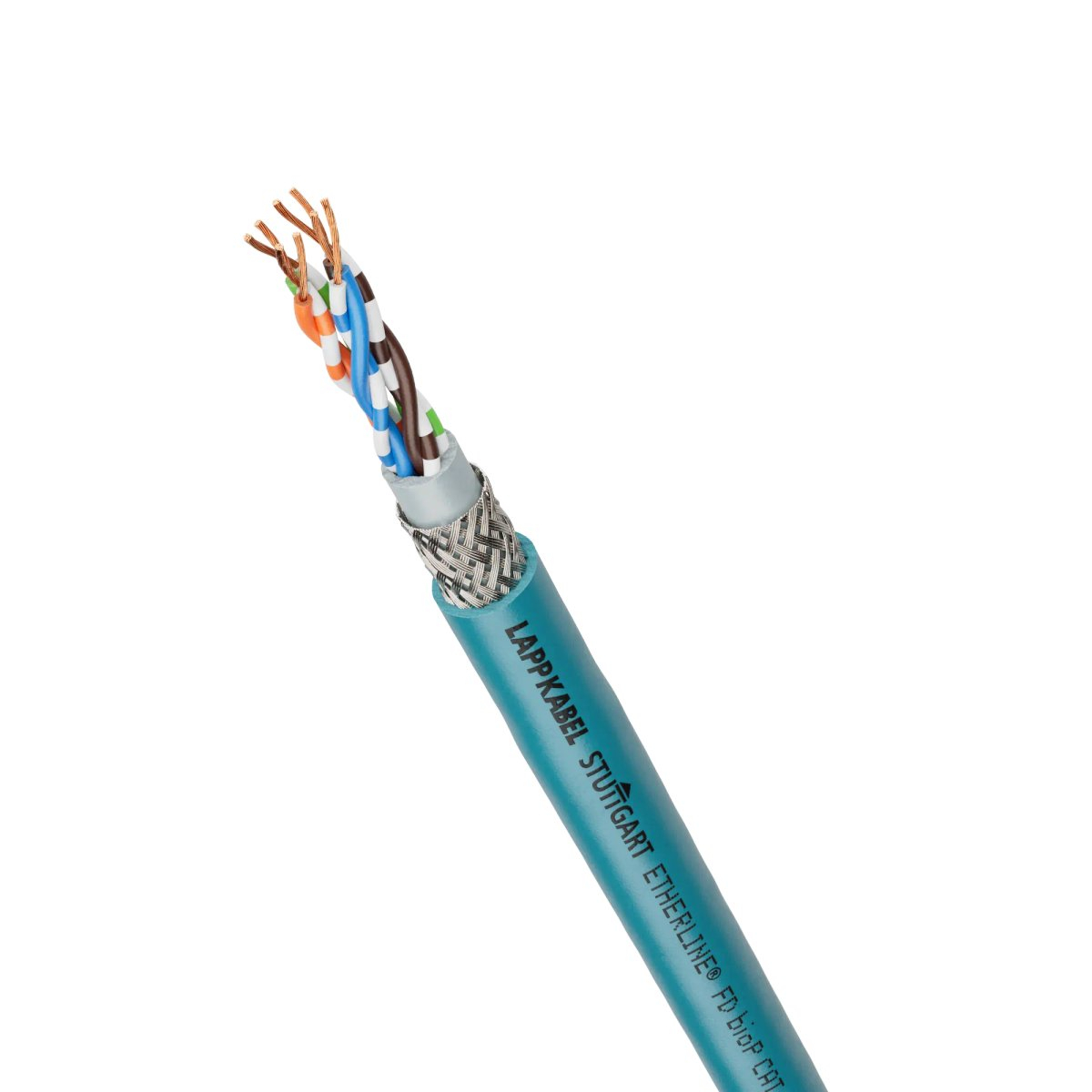

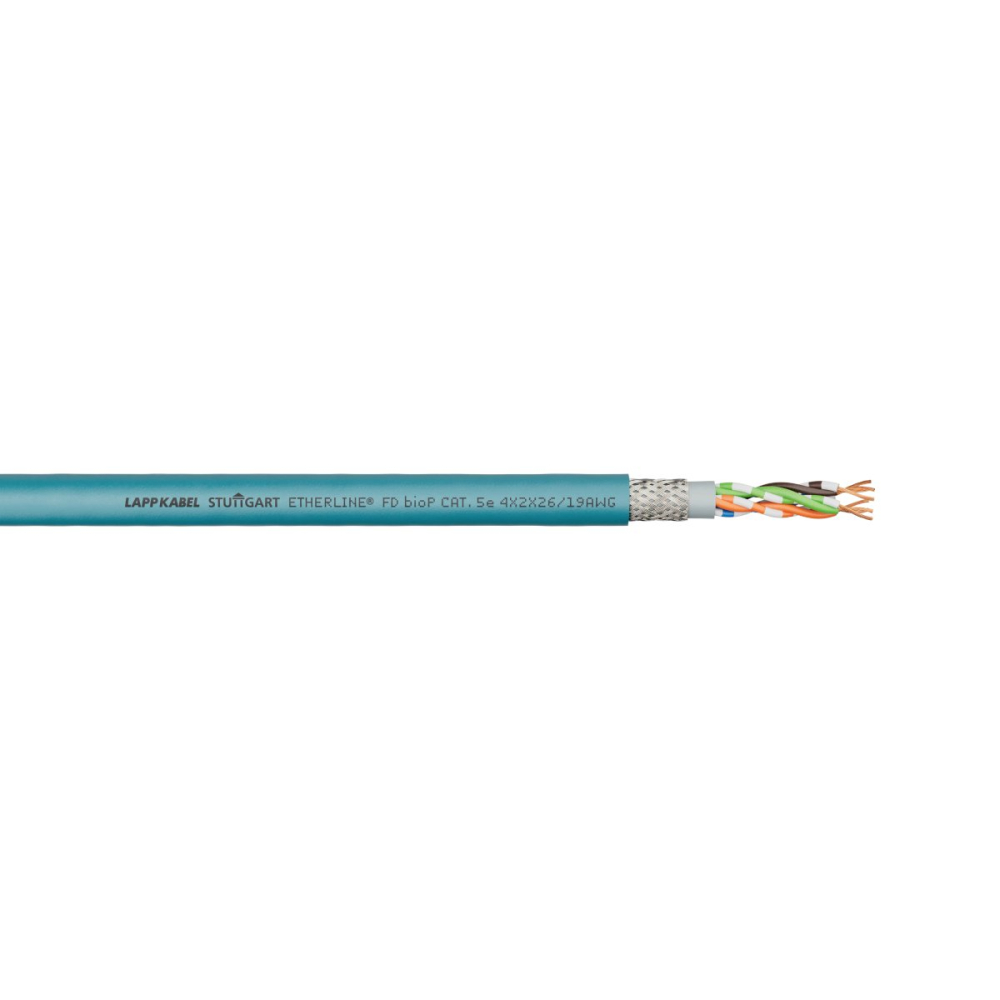

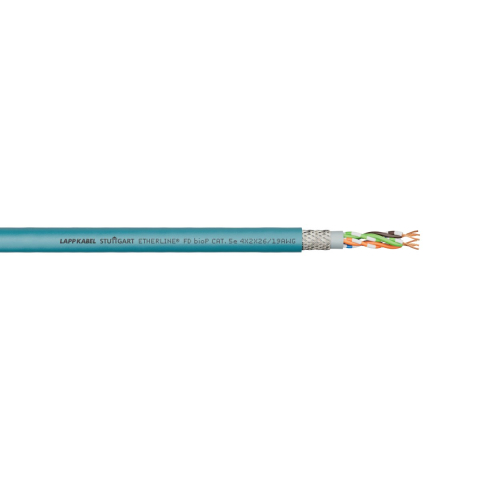

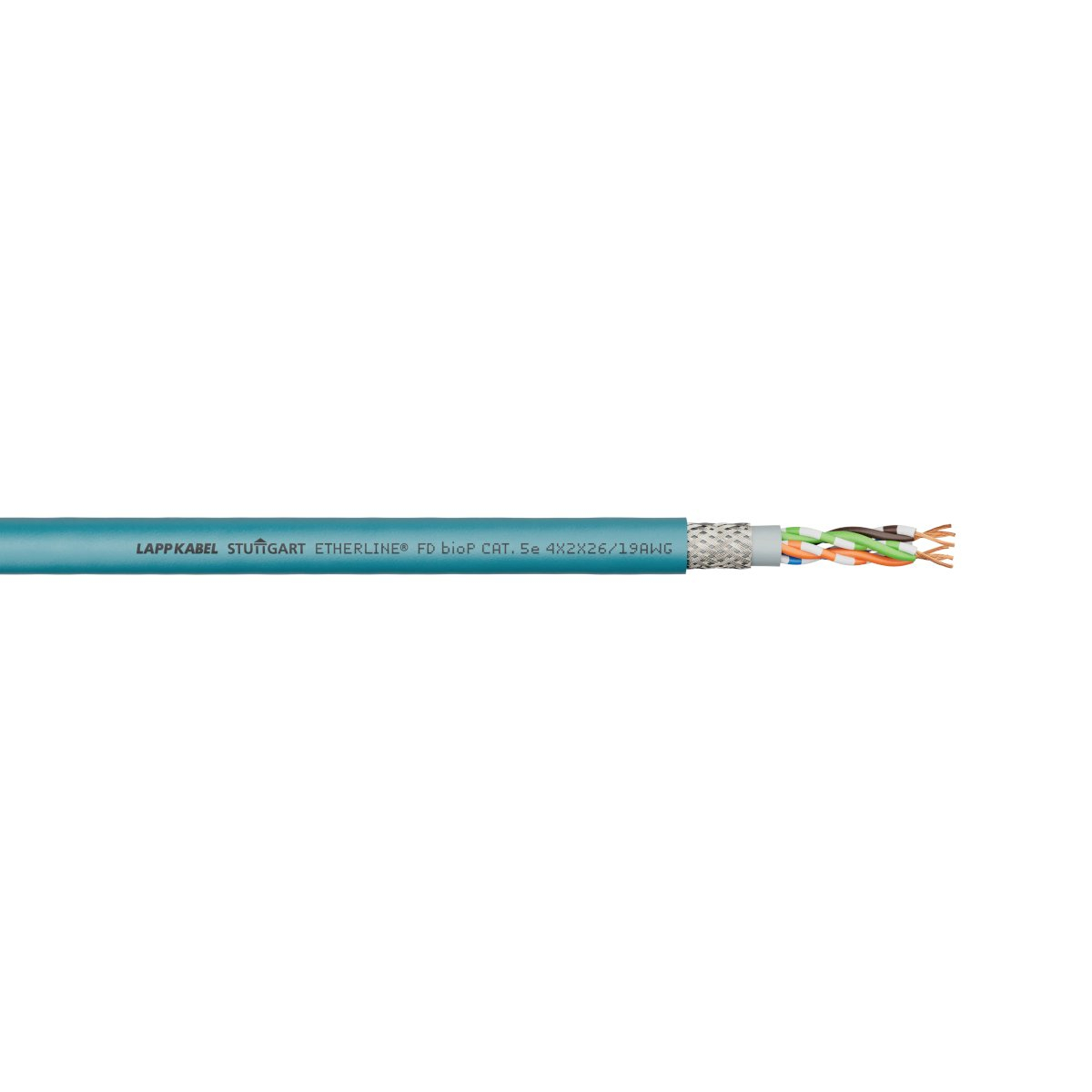

ETHERLINE® FD bioP Cat.5e 4x2x26/19AWG

Descriere Generală

Cablul ETHERLINE® FD bioP Cat.5e 4x2x26/19AWG este un cablu Ethernet industrial de înaltă performanță, proiectat pentru aplicații flexibile și solicitante. Aparținând categoriei 5e și clasei D, acest cablu este testat până la o valoare de 100 MHz și este capabil să suporte o lățime de bandă de 2.5 Gbit/s pe distanțe de până la 60 de metri, fiind ideal pentru rețele precum 100BASE-T, 1000BASE-T și 2.5GBASE-T.

Aplicații și Caracteristici Cheie

Acest cablu este special conceput pentru utilizare în medii industriale, inclusiv în lanțuri portcablu și în părți de mașini cu mișcare permanentă. Respectă cerințele de transmisie conform IEC 61156-6, Categoria 5e și EN 50288-2-2.

Domenii de Utilizare:

• Sisteme de cablare generice conform ISO/IEC 11801 și EN 50173.
• Aplicații în lanțuri portcablu (energy chains).
• Părți de mașini cu mișcare constantă.
• Rețele EtherCAT, EtherNet/IP și alte protocoale industriale.

Caracteristici Remarcabile:

• Flexibilitate Ridicată: Proiectat pentru mișcare continuă.
• Rezistență la Foc: Ignifug.
• Fără Halogeni: Contribuie la siguranța în caz de incendiu, reducând emisiile de fum toxic.
• Rezistență la Ulei: Ideal pentru medii industriale cu expunere la uleiuri.
• Rezistență la UV: Potrivit pentru aplicații în exterior sau expuse la lumina solară.
• Rezistență la Abraziune și Mecanică: Durabilitate sporită în condiții dificile.
• Rezistență la Acizi și Alcali: Larg rezistent la substanțe chimice.

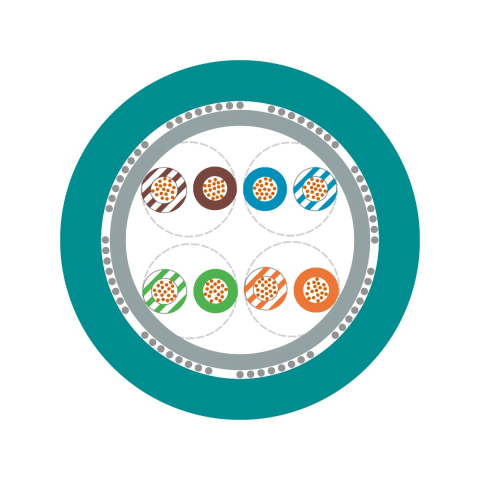

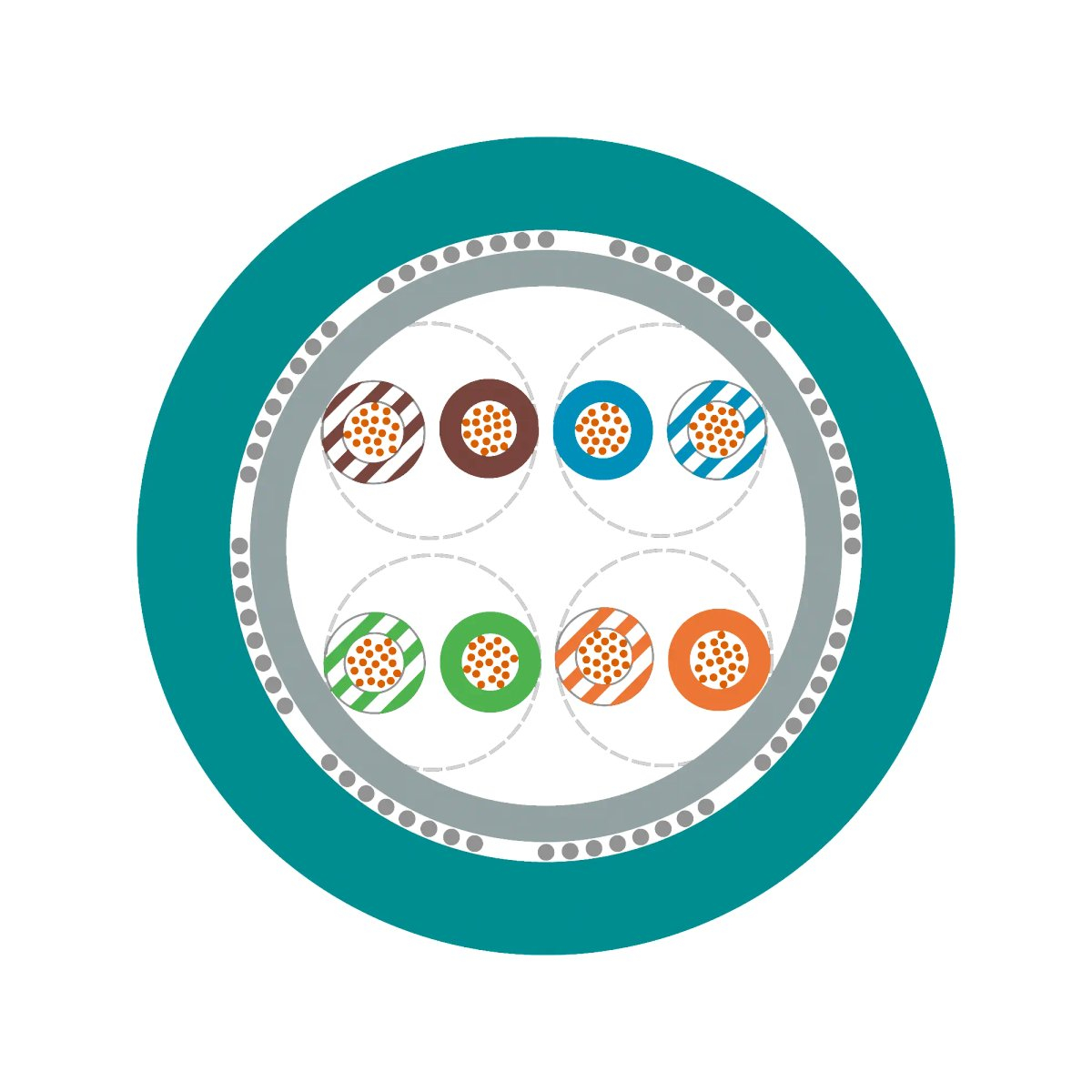

Construcție și Design Tehnic

Cablul ETHERLINE® FD bioP Cat.5e este construit cu atenție la detalii pentru a asigura performanță și fiabilitate maximă.

• Certificare: E63634 cRUus AWM Style 21576 AWM I/II A/B 1000 V 80 °C FT2 conform UL 758 și CSA C22.2 No.210.
• Conductor: Cupru cositorit, multifilar, cu fire fine, 26/19 AWG (0.14 mm²).
• Izolație: Poliolefină (PO), diametru maxim miez: 1.08 mm.
• Identificarea Miezurilor:
  • Perechea 1: alb-albastru/albastru
  • Perechea 2: alb-portocaliu/portocaliu
  • Perechea 3: alb-verde/verde
  • Perechea 4: alb-maro/maro
• Torsadare: Miezurile sunt torsadate în perechi, iar cele patru perechi sunt torsadate într-un mănunchi.
• Manta Interioară: Elastomer termoplastic (TPE), diametru exterior nominal: 5.2 mm.
• Ecranare: Împletitură din fire de cupru cositorit, cu o acoperire nominală de 85% (S/UTP).
• Manta Exterioară: Poliuretan termoplastic (TPU), culoare albastru (similar RAL 5021), diametru exterior: 6.3 mm ± 0.3 mm.

Proprietăți Electrice și de Transmisie (la 20 °C)

Performanța electrică a cablului este optimizată pentru transmisia rapidă și fiabilă a datelor.

• Rezistența buclei: ≤ 28.0 Ω/100 m.
• Tensiune de test:
  • Miez/miez: 3000 V
  • Miez/ecran: 3000 V
• Tensiune nominală UL: 1000 V.
• Tensiune maximă de operare IEC/EN: 125 V (nu este destinat utilizării cu surse de impedanță joasă, cum ar fi rețelele electrice).
• Rezistența izolației: ≥ 5 GΩxkm.
• Capacitate mutuală (1 kHz): nominal 50 nF/km.
• Dezechilibru de capacitate (1 kHz): ≤ 1600 pF/km.
• Impedanță de transfer (Grad 2 conform IEC 61156-6):
  • 1 MHz: ≤ 50 mΩ/m
  • 10 MHz: ≤ 100 mΩ/m
  • 30 MHz: ≤ 200 mΩ/m
  • 100 MHz: ≤ 1000 mΩ/m
• Atenuare de cuplare (Tip Ib conform IEC 61156-6):
  • 30 MHz: ≥ 70
  • 100 MHz: ≥ 70
  • 1000 MHz: ≥ 50
• Viteza de propagare (100 MHz): nominal 0.67 c.

Caracteristicile de transmisie îndeplinesc cerințele IEC 61156-6 pentru categoria 5e, asigurând o performanță excelentă în aplicațiile de rețea.
