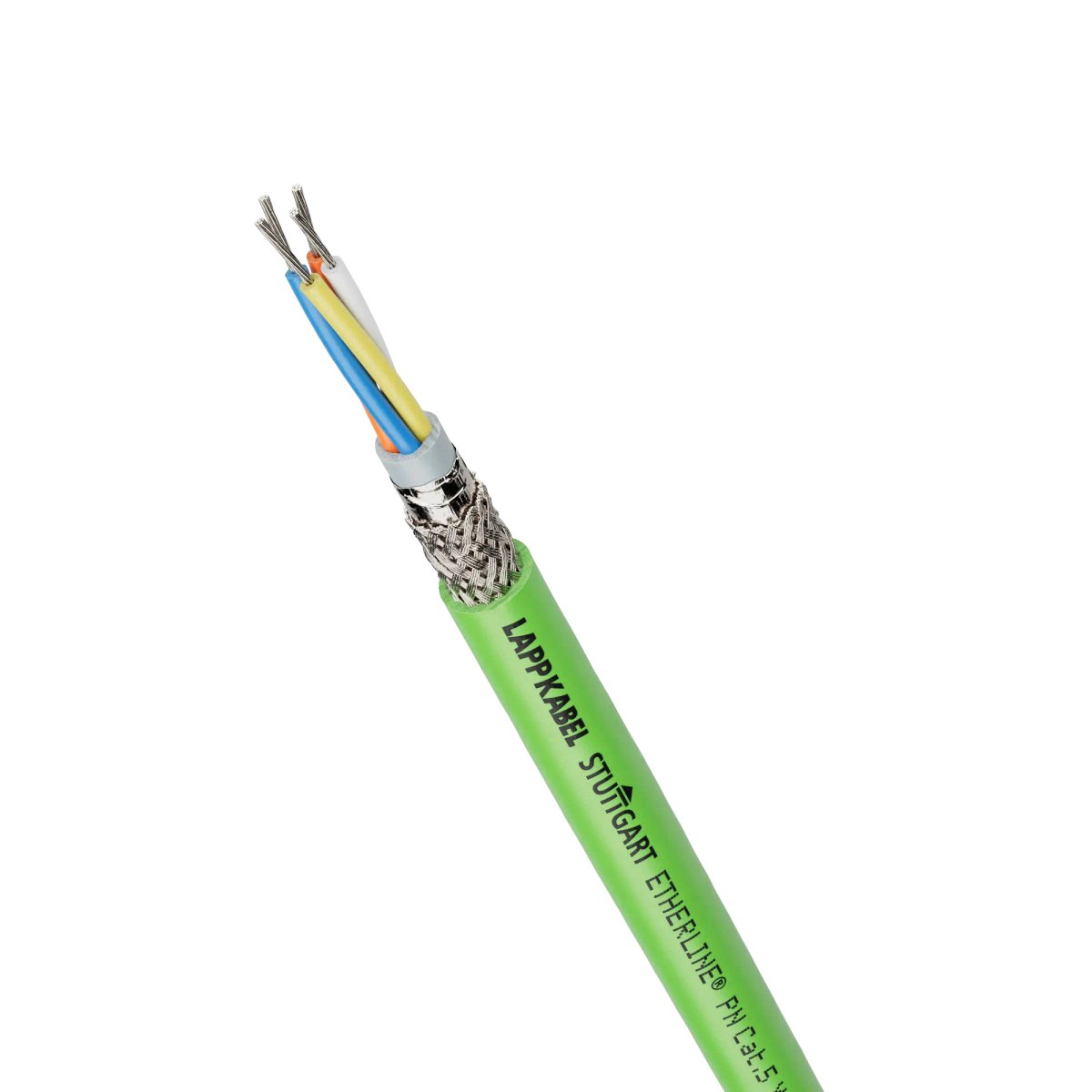

ETHERLINE® PN Cat.5 FLEX

ETHERLINE® PN Cat.5 Y FLEX FC este un cablu de date de mare viteză, flexibil, din categoria 5, proiectat pentru aplicații exigente în medii industriale.

Aplicații

Acest cablu este ideal pentru utilizare flexibilă, asigurând o fiabilitate ridicată a transmisiei în zone cu o încărcătură electromagnetică intensă, datorită ecranării sale de înaltă calitate. Este rezistent la lumina solară și ignifug, fiind potrivit pentru o gamă largă de medii.

Caracteristici Tehnice

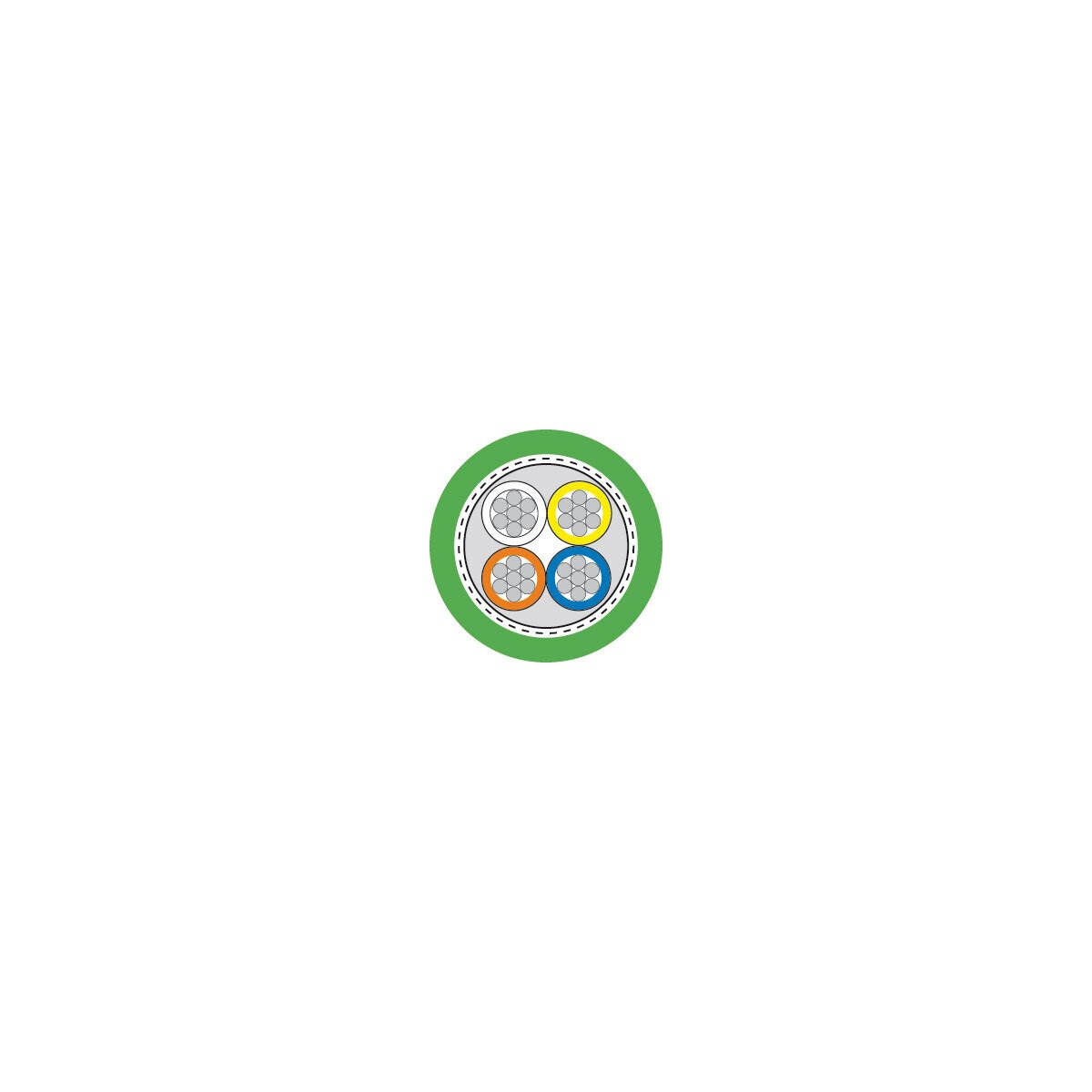

Design

• Conductor: Cupru cositorit, multifilar, 22/7 AWG.
• Izolație: Poliolefină, diametru miez: aprox. 1.5 mm.
• Identificare Miez: Perechea 1: alb/albastru, Perechea 2: galben/portocaliu.
• Torsadare: Quadruplu stelat (opțional cu umplutură centrală).
• Înveliș Interior: PVC.
• Ecranare: Folie de aluminiu laminată cu plastic (suprapusă) și tresă din fire de cupru cositorit (acoperire 85% ±5%).
• Manta Exterioră: PVC, culoare verde (similar RAL 6018), diametru exterior: 6.5 mm (± 0.3 mm).

Proprietăți Electrice (la 20°C)

• Rezistența buclei: max. 11.48 Ω/100 m.
• Rezistența izolației: min. 5 GΩxkm.
• Capacitate mutuală: nom. 50 nF/km.
• Impedanță caracteristică: nom. 100 Ω conform IEC 61156-6.
• Timp de propagare a semnalului: ≤ 500 ns/100 m.
• Deviație de întârziere (Delay skew): ≤ 25 ns/100 m.
• Tensiune de operare (max.): EN: 125 V (nu pentru scopuri de alimentare), UL: 300 V (conform UL 444 și UL 13), 600 V (conform UL 758).
• Tensiune de test: miez/miez: 2000 V, miez/ecran: 2000 V.

Proprietăți de Transmisie Electrice (la 20°C)

Caracteristicile de transmisie îndeplinesc cerințele standardelor EN 50288-2-2 și IEC 61156-6 pentru categoria 5e, asigurând performanțe optime pentru rețelele de date de mare viteză.

Proprietăți Mecanice și Termice

• Raza minimă de curbură:
  • Instalare fixă: 4x diametrul exterior.
  • Flexare ocazională: 8x diametrul exterior.
• Interval de temperatură:
  • Instalare fixă: -40 °C până la +80 °C.
  • Flexare ocazională: -20 °C până la +80 °C.

Certificări

• c(UL)us CMG 75°C conform UL 444 și CSA C22.2 No. 214-17.
• (UL) PLTC conform UL 13.
• RU AWM Style 21694 60°C, 600 V conform UL 758.
