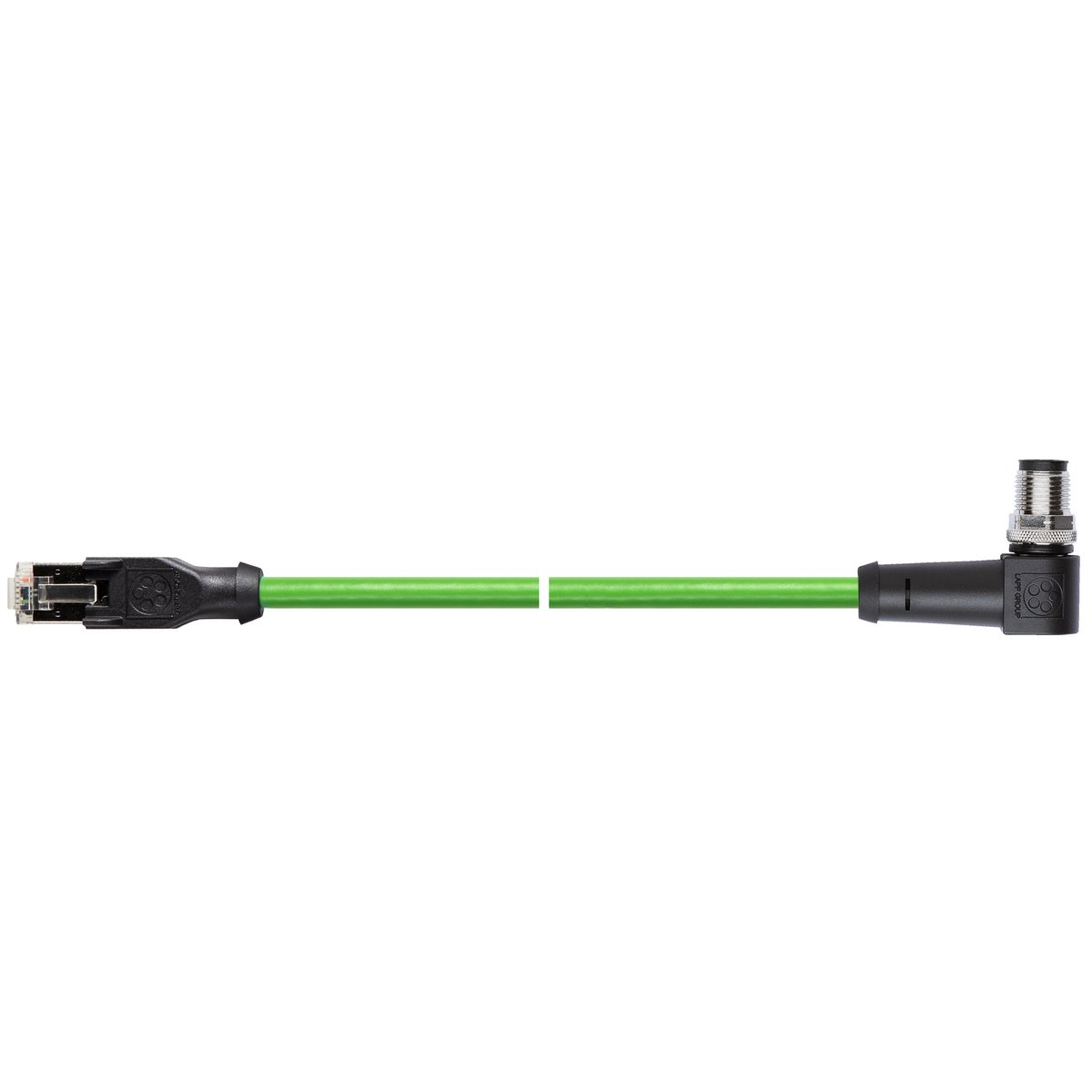

Patchcord Industrial LAPP ETHERLINE® PN FD Cat.5 M12-RJ45, 10m

Acest patchcord industrial LAPP ETHERLINE® PN FD Cat.5 este o soluție robustă și fiabilă pentru transmiterea datelor în medii industriale exigente, în special pentru aplicații PROFINET de Tip C. Conceput pentru utilizare în lanțuri portcablu (drag chain), asigură o performanță constantă și o durată lungă de viață, chiar și în condiții de mișcare repetată.

Caracteristici Cheie:

• Tip Produs: Patchcord Industrial Ethernet, PROFINET Tip C
• Conectori: M12 (codare D) unghiular la RJ45 drept
• Categoria: Cat.5
• Lungime: 10 metri (pentru codul de produs 2171276)
• Material manta: PUR (Poliuretan), optimizat pentru lanțuri portcablu
• Culoare manta: Verde, similar RAL 6018
• Ecranare: SF/UTP (folie de aluminiu laminată cu plastic + tresă din cupru cositorit)
• Aplicații: Ideal pentru sisteme de automatizare, roboți și mașini cu mișcare continuă

Detalii Tehnice Complete:

Proprietăți Generale Patchcord:

• Diametru exterior cablu: 6.5 mm
• Număr de conductoare: 4
• Cicluri de împerechere conector M12: 100
• Cicluri de împerechere conector RJ45: 750

Proprietăți Cablu (Componenta):

• Cod articol cablu LAPP: 2170894
• Descriere cablu LAPP: ETHERLINE FD P FC Cat. 5
• Material conductor: Cupru cositorit, lițe fine
• Diametru exterior conductor: aprox. 0.75 mm
• Material izolație: PE (Polietilenă)
• Diametru exterior izolație: aprox. 1.5 mm
• Cod de identificare a miezurilor: Conform IEC 708-1: alb, galben, albastru, portocaliu
• Împletire: Stea în patru (star quad)
• Înveliș: Bandă de plastic, folie de aluminiu laminată cu plastic
• Ecranare: Tresă din sârmă de cupru cositorit, acoperire aprox. 85%

Proprietăți Electrice (la 20°C):

• Rezistență (buclă): ≤ 120 Ω/km
• Rezistență electrică specifică material izolație: ≥ 0.5 GΩ*km
• Impedanță caracteristică (1 MHz la 100 MHz): 100 Ω ± 15 Ω
• Timp de propagare a semnalului: < 5.3 ns/m
• Tensiune de test (RMS 50 Hz, 1 min.), miez-miez: 700 V
• Tensiune de test (RMS 50 Hz, 1 min.), miez-ecranare: 700 V

Proprietăți Mecanice și Termice Cablu:

• Rază minimă de curbură, în timpul instalării: 8 x diametrul cablului
• Rază minimă de curbură, instalare fixă: 5 x diametrul cablului
• Interval de temperatură permis, în timpul instalării: -20 °C la +60 °C
• Interval de temperatură permis, instalare fixă: -30 °C la +70 °C
• Rezistență la lumina solară: Rezistent la lumina solară conform UL 1581 Sec. 1200
• Propagarea flăcării: Ignifug conform UL 1581 (VW-1)
• Fără halogen: Conform VDE 0472-815
• Substanțe periculoase și interzise: Conform directivei RoHS (2002/95/EG)

Pentru informații tehnice suplimentare, vă rugăm să consultați fișa tehnică oficială a produsului:

Fișă Tehnică ETHERLINE® PN FD Cat.5 M12-RJ45
