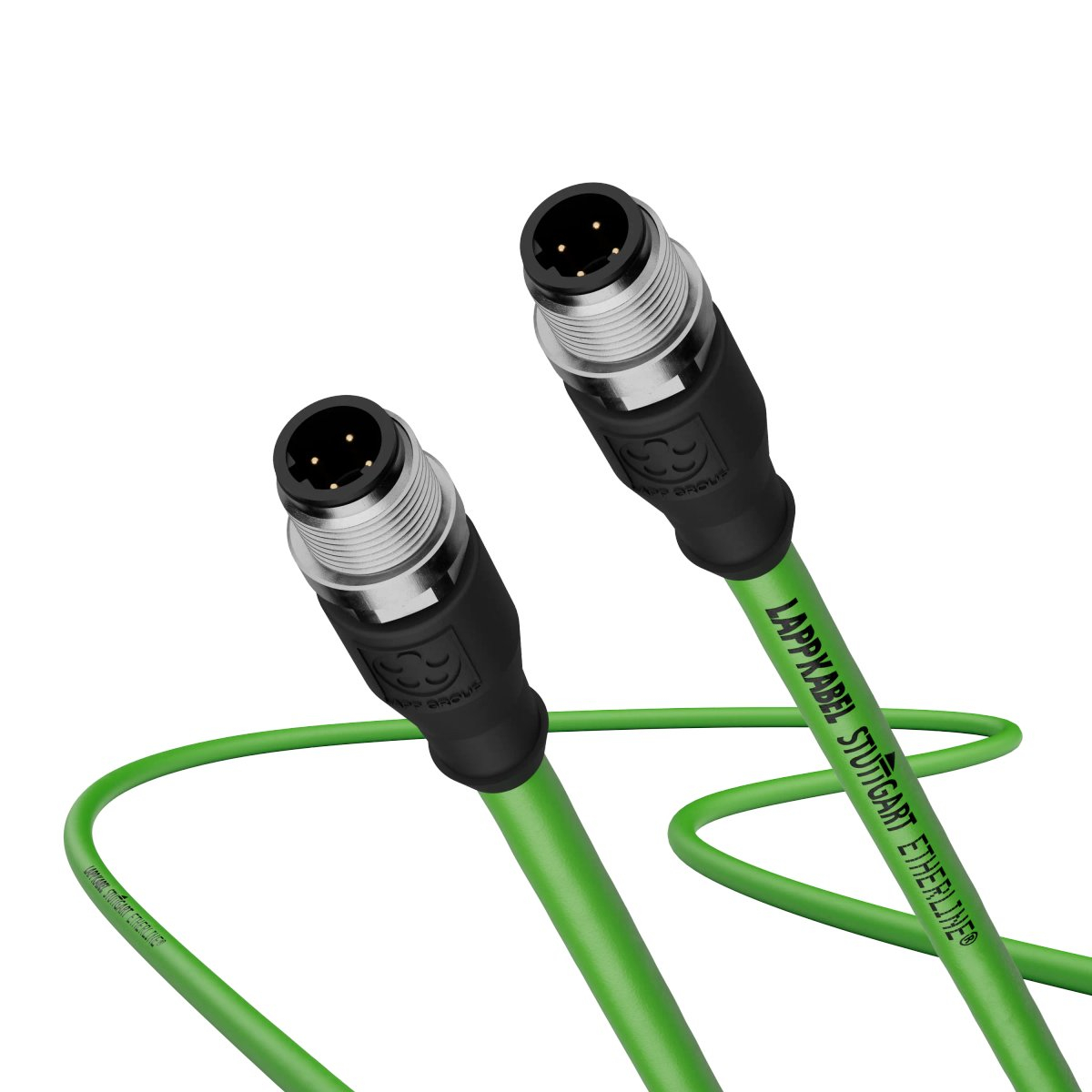

Patchcord Industrial Ethernet LAPP ETHERLINE® PN Flex Cat.5 M12 D-coded, 10m

Acest patchcord industrial LAPP ETHERLINE® PN Flex Cat.5 cu conectori M12 D-coded este soluția ideală pentru transmiterea fiabilă și rapidă a datelor în rețelele PROFINET din medii industriale exigente. Conceput pentru flexibilitate și durabilitate, asigură performanță optimă în aplicații de automatizare.

Caracteristici Tehnice Principale

• Tip Cablu: Patchcord Industrial Ethernet PROFINET Tip B
• Categorie: Cat.5
• Conectori: M12 D-coded, drept, la ambele capete
• Lungime: 10 metri
• Mantaua Exterioară: PVC, culoare verde (similar RAL 6018)
• Ecranare: SF/UTP (folie laminată din aluminiu + tresă din cupru cositorit)
• Flexibilitate: Cablu flexibil, ideal pentru aplicații cu mișcare
• Rezistență: La ulei (conform UL 1581 Sec. 480), la raze UV (conform UL 1581 Sec. 1200), ignifug (conform UL 1685)
• Conformitate: RoHS

Detalii Tehnice Complete

• Diametru exterior cablu: 6.5 mm
• Număr de conductoare: 4
• Material conductor: Sârmă de cupru cositorită, împletită
• Diametru exterior conductor: aprox. 0.75 mm
• Izolație: PE (Polietilenă)
• Diametru exterior izolație: aprox. 1.5 mm
• Codificarea culorilor: Conform IEC 708-1: alb, galben, albastru, portocaliu
• Împletire: Stea-quad (star quad)
• Rezistența buclei: ≤ 120 Ω/km (la 20°C)
• Rezistența specifică a izolației: ≥ 500 MΩ*km
• Impedanță caracteristică: 100 Ω ± 15 Ω (1 MHz la 100 MHz)
• Tensiune nominală UL: 600 V
• Timp de propagare a semnalului: < 5.3 ns/m
• Tensiune de test (rms 50 Hz, 1 min): 2000 V (conductor-conductor), 2000 V (conductor-ecranare)
• Raza minimă de curbură (în timpul instalării): 15 x diametrul cablului
• Raza minimă de curbură (instalație fixă): 10 x diametrul cablului
• Interval de temperatură permis (în timpul instalării): -20 °C la +60 °C
• Interval de temperatură permis (instalație fixă): -40 °C la +80 °C

Aplicații Recomandate

• Sisteme de automatizare industrială
• Rețele PROFINET
• Mașini și echipamente cu mișcare constantă
• Medii industriale cu prezența uleiurilor și expunere la UV
• Conectarea senzorilor și actuatoarelor cu interfață M12

Informații Suplimentare

Pentru detalii tehnice complete și specificații detaliate, vă rugăm să consultați fișa tehnică a produsului:

Fișă Tehnică ETHERLINE® PN Flex Cat.5 M12 (PDF)
