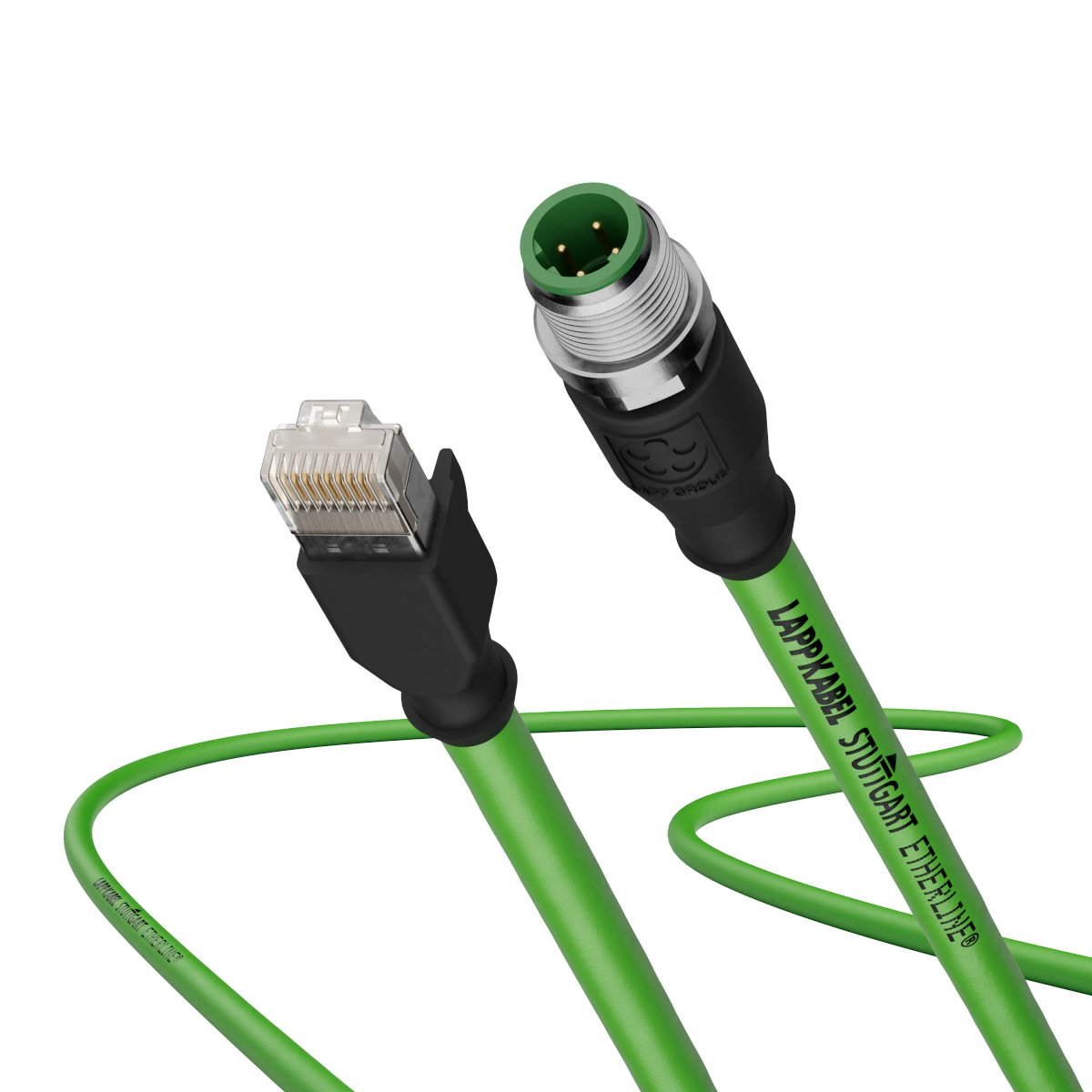

ETHERLINE® PN Flex Cat.5 M12-RJ45

Patchcord-ul ETHERLINE® PN Flex Cat.5 M12-RJ45 (cod produs: 2171218) este o soluție robustă și flexibilă, special concepută pentru aplicații de rețea PROFINET în medii industriale exigente. Acest patchcord asigură o transmisie de date fiabilă și de înaltă performanță, fiind ideal pentru conectarea echipamentelor cu interfețe M12 (D-coded) și RJ45.

Caracteristici Tehnice Principale:

• Tip Cablu: Industrial Ethernet Patchcord, PROFINET Tip B, Cat.5.
• Conectori: Mufă dreaptă M12 (codificare D) la mufă dreaptă RJ45.
• Lungime: 5 metri.
• Material Manta Exterioră: PVC, de culoare verde (similar RAL 6018), rezistent la ulei și raze UV.
• Construcție Cablu:
  • Număr de conductoare: 4.
  • Diametru exterior cablu: 6.5 mm.
  • Ecranare: SF/UTP (folie laminată din aluminiu și tresă din sârmă de cupru cositorită, acoperire ~85%).
  • Identificare conductoare: Conform IEC 708-1: alb, galben, albastru, portocaliu.
  • Material conductor: Sârmă de cupru cositorită.
  • Izolație: PE.
• Proprietăți Electrice (la 20°C):
  • Impedanță caracteristică (1 MHz la 100 MHz): 100 Ω ± 15 Ω.
  • Rezistență (buclă): ≤ 120 Ω/km.
  • Timp de propagare semnal: < 5.3 ns/m.
  • Tensiune de test (rms 50 Hz, 1 min.): 2000 V (conductor-conductor, conductor-ecranare).
• Proprietăți Mecanice și Termice:
  • Rază minimă de curbură (în timpul instalării): 15 x diametrul cablului.
  • Rază minimă de curbură (instalare fixă): 10 x diametrul cablului.
  • Interval de temperatură (în timpul instalării): -20 °C la +60 °C.
  • Interval de temperatură (instalare fixă): -40 °C la +80 °C.
  • Rezistență la ulei: Conform UL 1581 Sec. 480 (60°C).
  • Rezistență la lumina solară: Conform UL 1581 Sec. 1200.
  • Propagare flacără: Ignifug conform UL 1685 (CSA FT 4).
• Durabilitate Conectori:
  • M12: 100 cicluri de împerechere.
  • RJ45: 750 cicluri de împerechere.

Beneficii:

• Fiabilitate Ridicată: Proiectat pentru medii industriale dure, asigurând o conexiune stabilă și sigură.
• Performanță Optimizată: Respectă standardele Cat.5 pentru transmisie rapidă de date în rețele PROFINET.
• Flexibilitate: Cablul flexibil permite instalarea ușoară în spații restrânse și în aplicații cu mișcare.
• Rezistență la Mediu: Manta din PVC rezistentă la ulei, UV și propagarea flăcării, prelungind durata de viață a produsului.

Acest patchcord LAPP ETHERLINE® PN Flex este soluția ideală pentru integrarea eficientă și sigură a componentelor de automatizare în infrastructura dumneavoastră PROFINET.
