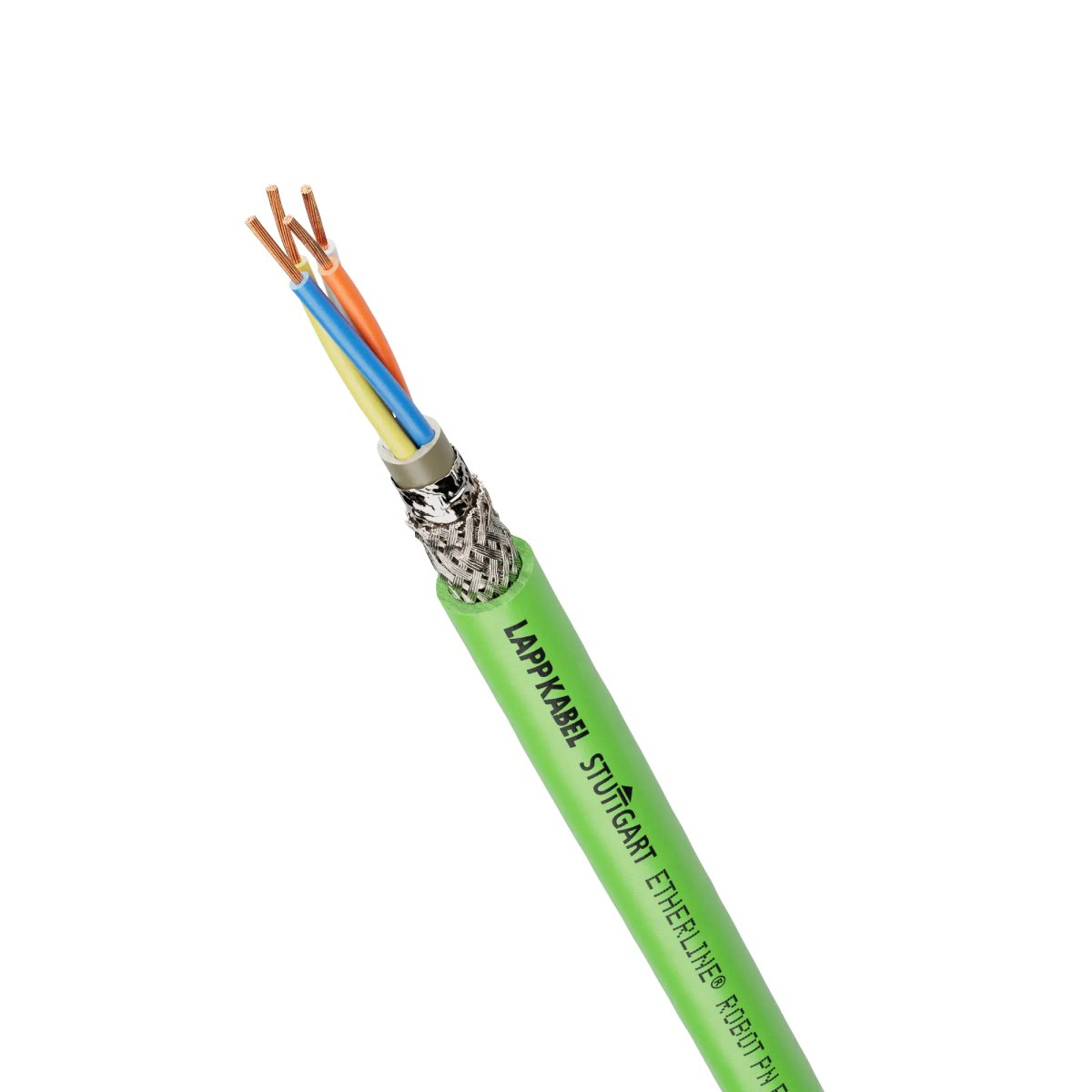

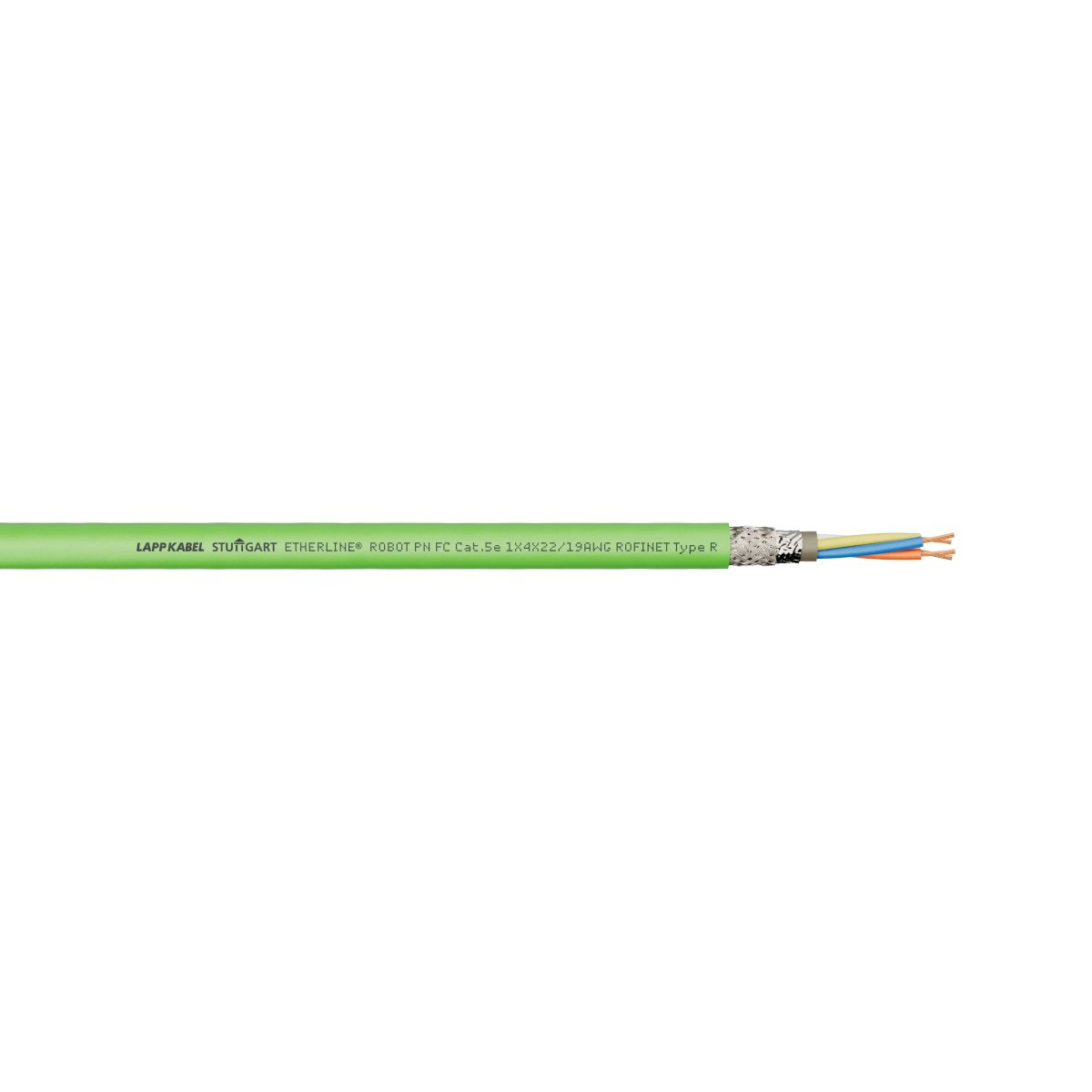

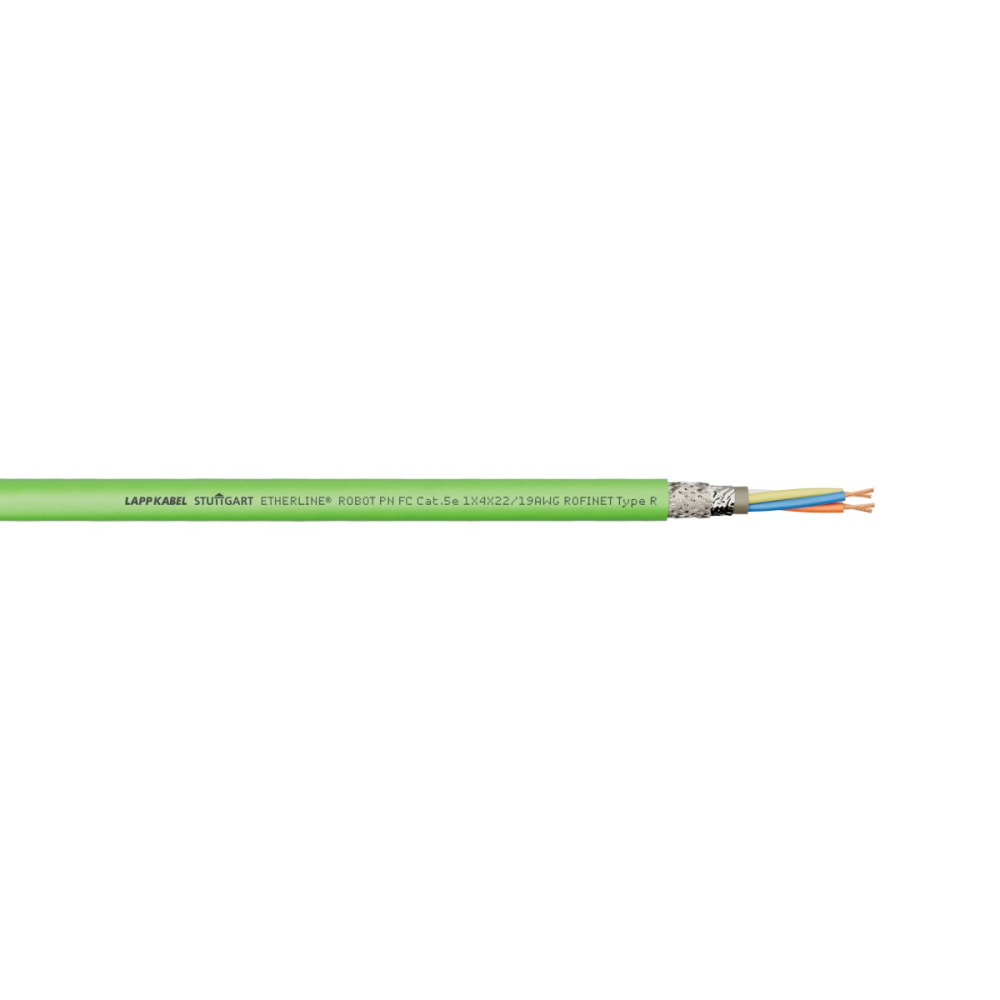

ETHERLINE® ROBOT PN Cat.5e FC 1x4x22AWG

ETHERLINE® ROBOT PN Cat.5e FC este un cablu de date de înaltă performanță, special conceput pentru aplicații exigente în robotică și automatizări industriale. Acesta face parte din categoria 5e și este optimizat pentru sisteme de cablare conform ISO/IEC 11801 și EN 50173, asigurând o transmisie fiabilă a datelor în medii dinamice.

Aplicații și Performanță

• Domeniu de utilizare: Ideal pentru sisteme de cablare cu solicitări ridicate de torsiune, aplicații în lanțuri portcablu și piese de mașini cu mișcare permanentă.
• Standarde de transmisie: Îndeplinește cerințele de transmisie IEC 61156-6, Categoria 5e.
• Compatibilitate PROFINET: Conform cu ghidul "PROFINET Cabling and Interconnection Technology" pentru cabluri de tip R.
• Lățime de bandă: Suportă o lățime de bandă de 100 Mbit/s (ex. 10BASE-T, 100BASE-T) pe distanțe de până la 100 m.
• Aplicații specifice: PROFINET Type R, EtherCAT, EtherNet/IP, PoE (IEEE 802.3af), PoE+ (IEEE 802.3at) și altele.

Caracteristici Tehnice

• Design "Fast Connect": Permite o dezizolare și asamblare ușoară și rapidă a cablului, reducând timpul de instalare.
• Rezistență: Fără halogeni, ignifug, rezistent la UV, rezistent la ulei și rezistent la abraziune, asigurând o durată lungă de viață în condiții industriale dure.
• Construcție: Cablu cu patru perechi (starquad), ecranat cu folie (SF/UTQ), având o impedanță nominală de 100 Ω.

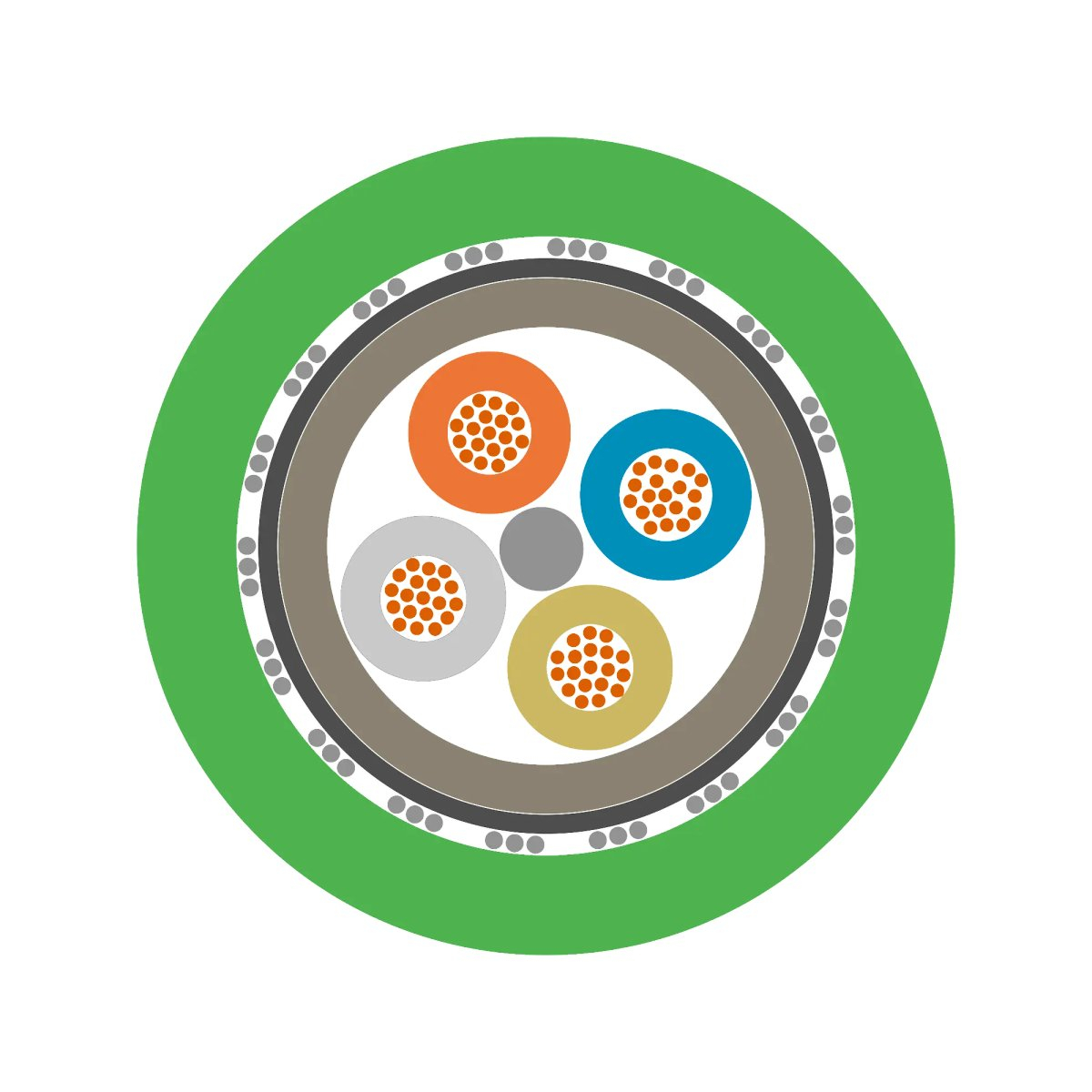

Structura Cablului

• Conductor: Cupru gol, multifilar, cu secțiunea 22/19 AWG.
• Izolație: Poliolefină, cu diametrul maxim al miezului de 1.6 mm.
• Identificarea miezurilor: Perechea 1: alb/albastru, Perechea 2: galben/portocaliu.
• Torsadare: Star quad cu umplutură centrală.
• Manta interioară: FRPE, cu diametrul exterior nominal de 4.4 mm.
• Ecranare: Folie de aluminiu laminată cu plastic (suprapusă), peste care se află o tresă din fire de cupru cositorite (acoperire 85% ± 5%).
• Manta exterioară: TPU, de culoare verde (similar RAL 6018), cu diametrul exterior nominal de 6.8 mm (± 0.3 mm).

Proprietăți Electrice (la 20 °C)

• Rezistența buclei: ≤ 11.8 Ω/100 m
• Rezistența izolației: ≥ 5 GΩ×km
• Capacitate mutuală (1000 Hz): nominal 47 nF/km
• Impedanță de transfer:
  • 1 MHz: ≤ 20 mΩ/m
  • 10 MHz: ≤ 20 mΩ/m
  • 30 MHz: ≤ 50 mΩ/m
  • 100 MHz: ≤ 200 mΩ/m
• Atenuare de cuplare:
  • 30 MHz - 100 MHz: ≥ 80 dB
  • 100 MHz - 1000 MHz: ≥ 80 - 20×log10(f /100)
• Impedanță caracteristică (100 MHz): 100 Ω conform IEC 61156-6
• Viteza de propagare (100 MHz): 0,67 c
• Timp de propagare a semnalului (4 MHz - 100 MHz): ≤ 510 ns/100 m
• Skew de întârziere (4 MHz - 100 MHz): ≤ 20 ns/100 m
• Tensiune maximă de operare (IEC/EN): 100 V (nu pentru scopuri de alimentare)
• Tensiune nominală (UL): 600 V
• Tensiune de testare:
  • Miez/miez: 2000 V
  • Miez/ecran: 2000 V

Certificări

Certificat E63634 UL AWM Style 21238 80°C, 600V conform UL 758.
