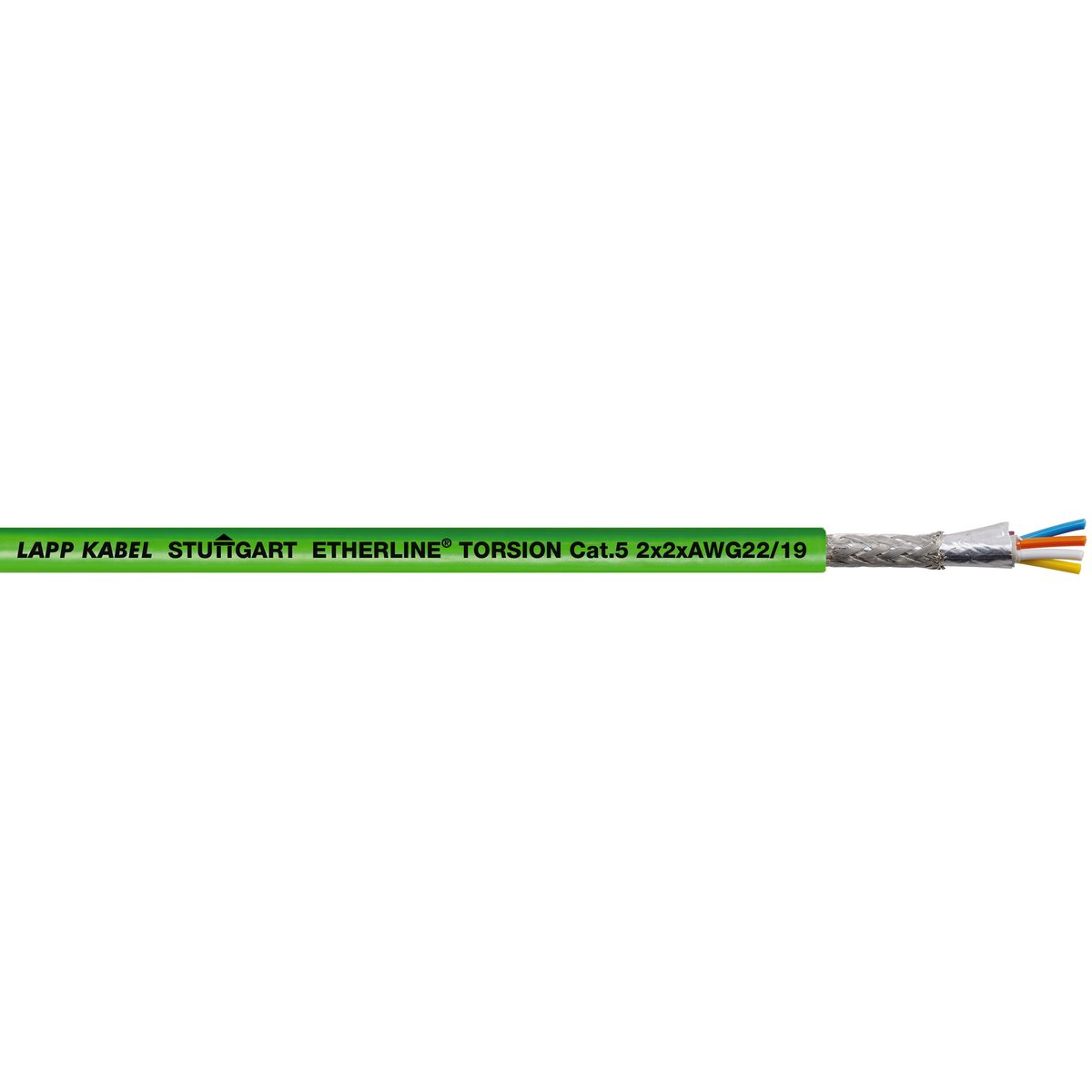

ETHERLINE® TORSION Cat. 5

Descriere Generală

Cablul ETHERLINE® TORSION Cat. 5 este un cablu de date de mare viteză, aparținând categoriei 5 (clasa D), proiectat special pentru aplicații industriale supuse stresului torsional. Datorită ecranării de înaltă calitate, asigură o fiabilitate ridicată a transmisiei în medii cu încărcare electromagnetică intensă. Este un cablu ignifug și fără halogeni, ideal pentru medii exigente.

Aplicații

• Sisteme de transmitere date în aplicații industriale cu solicitări torsionale.
• Medii cu cerințe ridicate de fiabilitate a transmisiei și protecție împotriva interferențelor electromagnetice.
• Utilizare în echipamente și mașini care necesită mișcări repetate de torsiune.

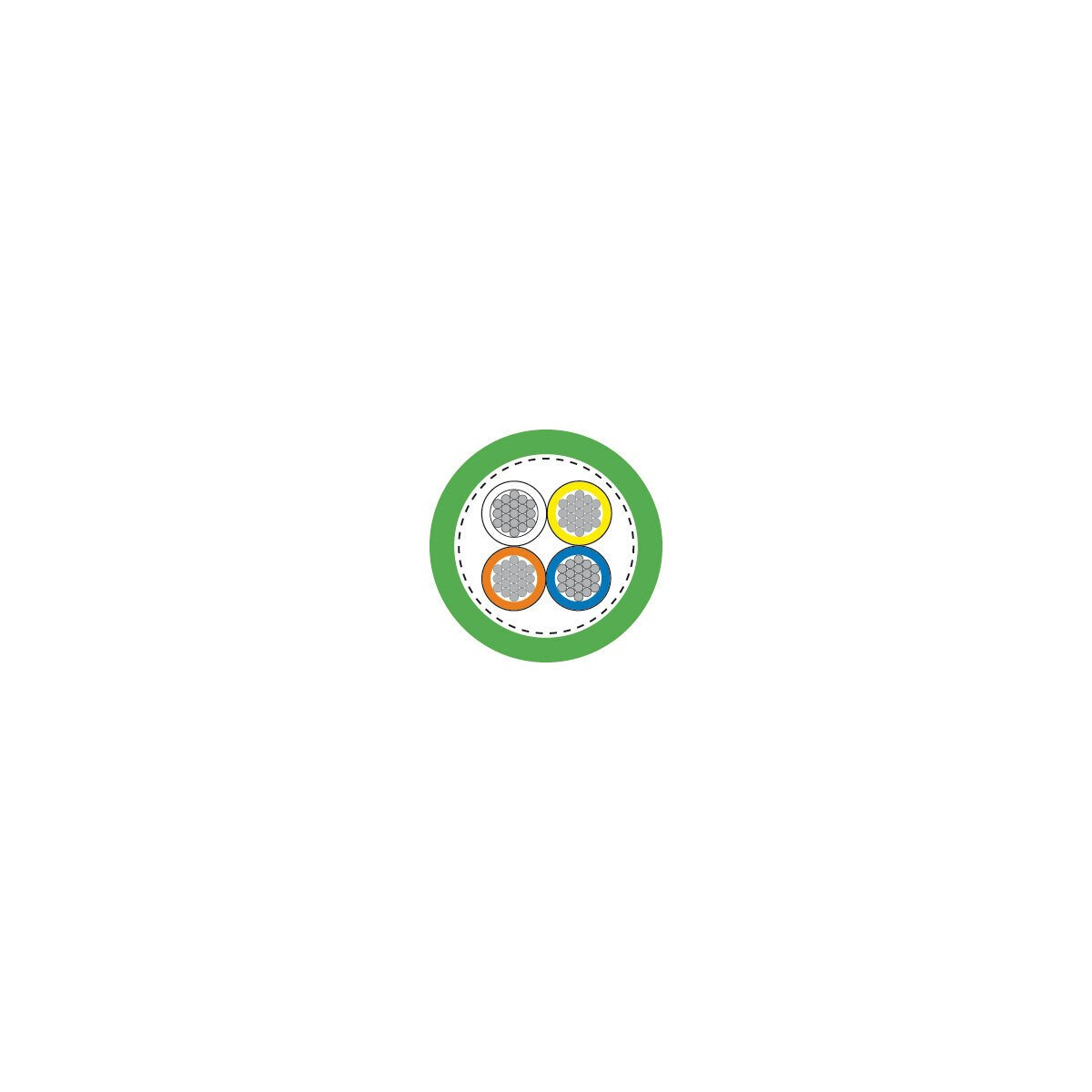

Construcție

• Certificare: UL AWM Style 21161 (80 °C).
• Conductor: Fire de cupru cositorit, multifilare, cu un diametru de aprox. 0.75 mm.
• Izolație: PE spumat (Foam-Skin PE), cu un diametru exterior de aprox. 1.5 mm.
• Identificarea conductorilor: Alb, galben, albastru, portocaliu.
• Torsadare: Stea-quad (opțional cu umplutură centrală) cu bandă nețesută.
• Ecranare: Împletitură din fire de cupru cositorit, cu o acoperire de aprox. 85%. Peste împletitură: înfășurare cu bandă nețesută.
• Manta exterioară: Compus PUR, culoare verde, diametru exterior de aprox. 6.5 mm.

Proprietăți Electrice (la 20°C)

• Rezistența buclei: max. 120 Ω/km.
• Rezistența izolației: min. 500 MΩ x km.
• Impedanță caracteristică: 100 Ω ±15 Ω (de la 1 MHz până la 100 MHz).
• Timp de tranzit semnal: < 5.3 ns/m.
• Tensiune de operare maximă: 125 V.
• Tensiune de testare conductor/conductor: 700 V.
• Tensiune de testare conductor/ecran: 700 V.

Proprietăți de Transmisie Electrice (la 20°C)

Tabelul de atenuare, NEXT, EL FEXT și Return Loss este disponibil în fișa tehnică a produsului pentru frecvențe de la 1 MHz la 100 MHz, conform standardelor.

Proprietăți Mecanice și Termice

• Raza minimă de curbură: 5 x diametrul cablului.
• Interval de temperatură: -40°C până la +80°C.
• Rezistență la torsiune: aprox. 1.000.000 de cicluri la ±180 °/m (nu pentru aplicații festoon).
• Inflamabilitate: Ignifug conform IEC 60332-1-2; UL 1581 (test de flacără orizontală).
• Fără halogeni: Conform VDE 0472-815.

Conformitate

Acest cablu este conform cu Directiva UE 2011/65/EU (RoHS, Restricția utilizării anumitor substanțe periculoase).
