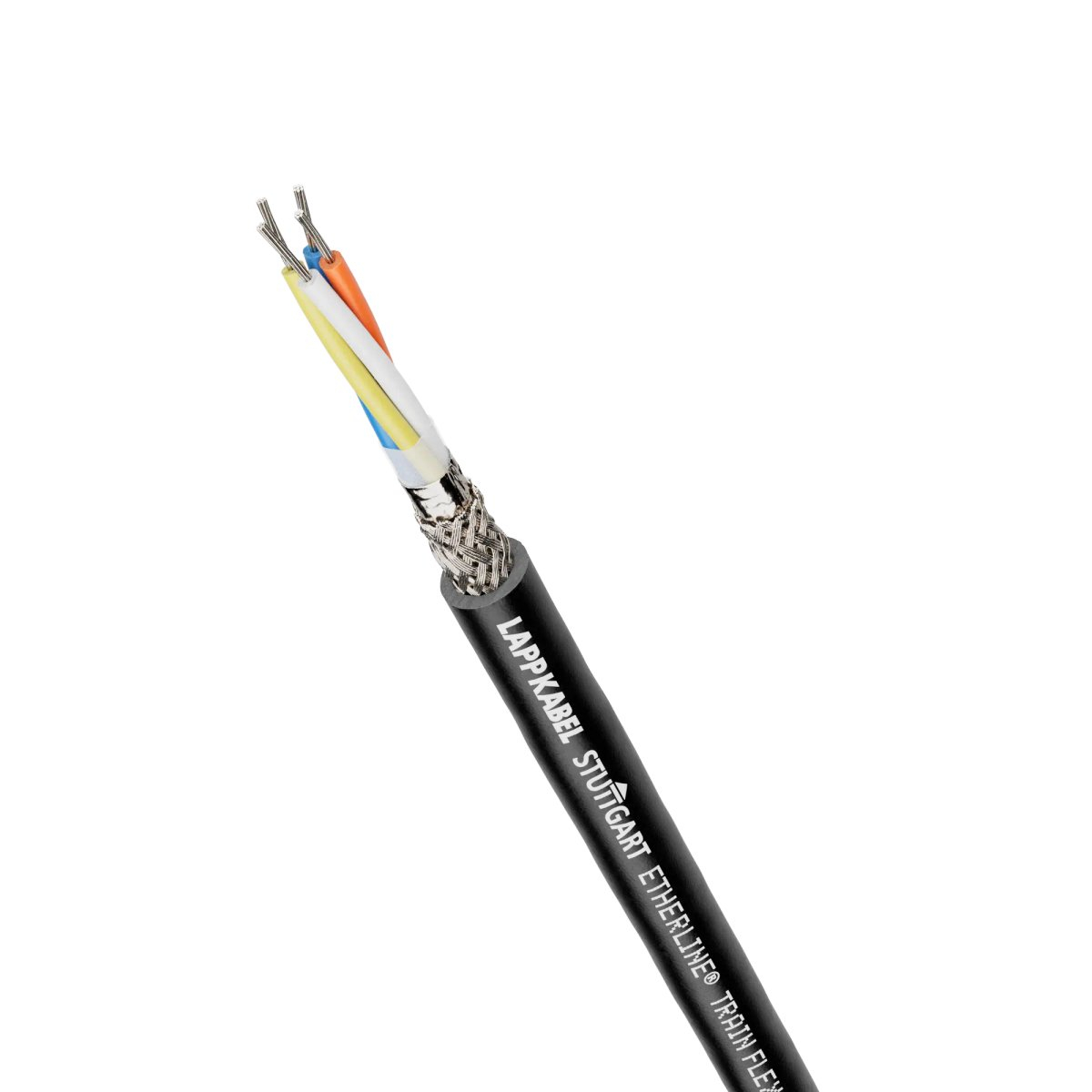

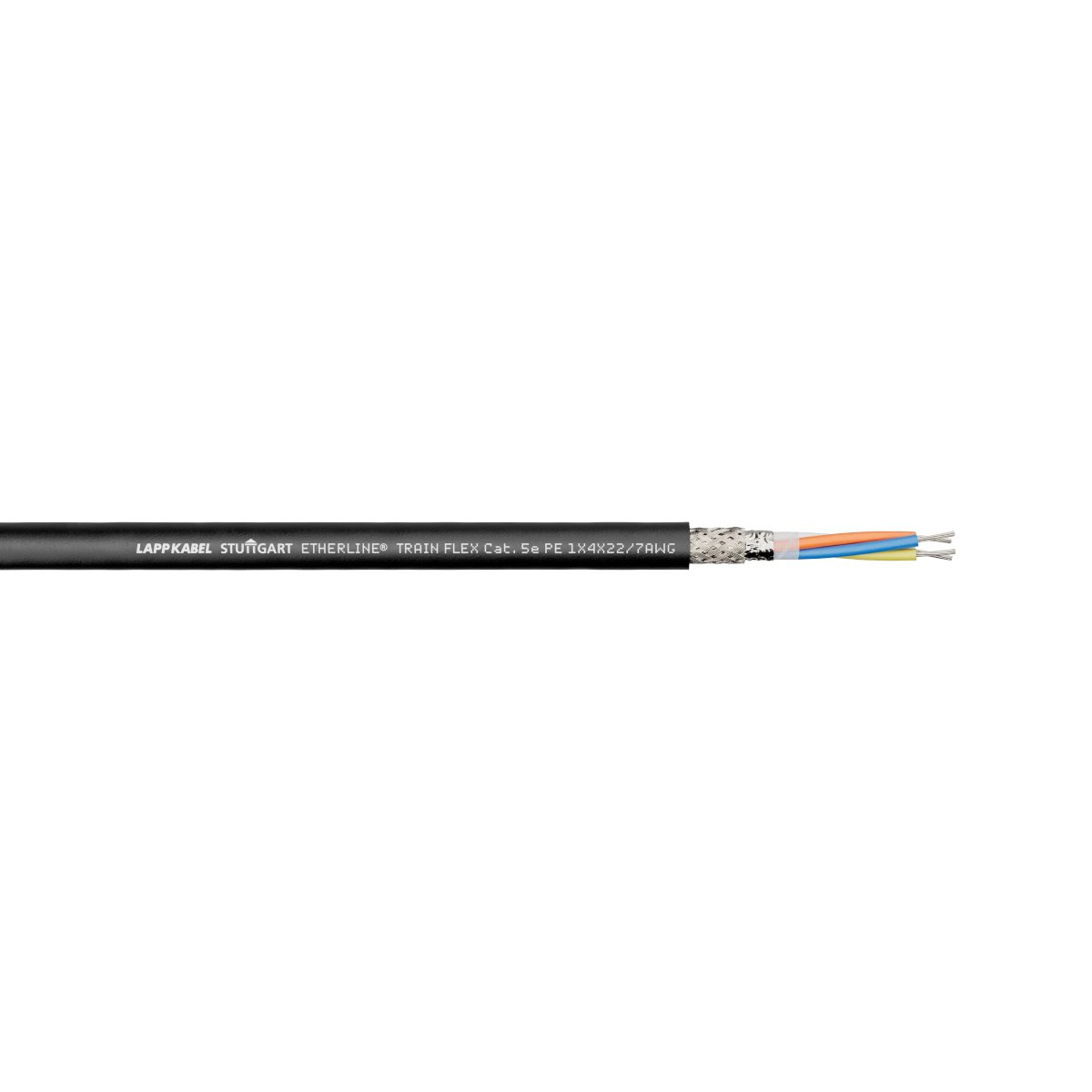

ETHERLINE TRAIN FLEX Cat.5e 1x4x22/7 PE

ETHERLINE® TRAIN FLEX Cat.5e 1x4x22/7 PE este un cablu de transmisie de date de mare viteză, reticulat cu fascicul de electroni, extrem de ignifug și fără halogeni, conceput special pentru aplicații în material rulant. Acest cablu este ideal atât pentru instalații fixe, cât și pentru aplicații flexibile, fiind utilizat în special în zone unde viața umană și animală, precum și proprietățile valoroase, sunt expuse unui risc ridicat de incendiu.

Caracteristici și Beneficii Cheie:

• Performanță Superioară: Cablu de Categorie 5e pentru transmisie de date de mare viteză.
• Siguranță Maximă: Reticulat cu fascicul de electroni, extrem de ignifug și fără halogeni, conform standardelor stricte de siguranță feroviară (EN 45545-2, IEC 60332-1-2, IEC 60332-3-25, NF F 16-101).
• Fiabilitate în Medii Dificile: Ecranarea de înaltă calitate asigură o fiabilitate ridicată a transmisiei datelor în zone poluate electromagnetic.
• Rezistență Chimică: Rezistent la ulei, combustibil, acizi și alcalii conform EN 50264-3-1.
• Durabilitate: Proiectat pentru o durată lungă de viață în condiții de operare exigente.

Aplicații:

Cablul ETHERLINE® TRAIN FLEX Cat.5e este destinat utilizării în:

• Material rulant (trenuri, locomotive, vagoane)
• Sisteme de comunicații și control la bordul vehiculelor feroviare
• Instalații fixe și flexibile în infrastructura feroviară
• Zone cu cerințe ridicate de siguranță la incendiu

Specificații Tehnice Detaliate:

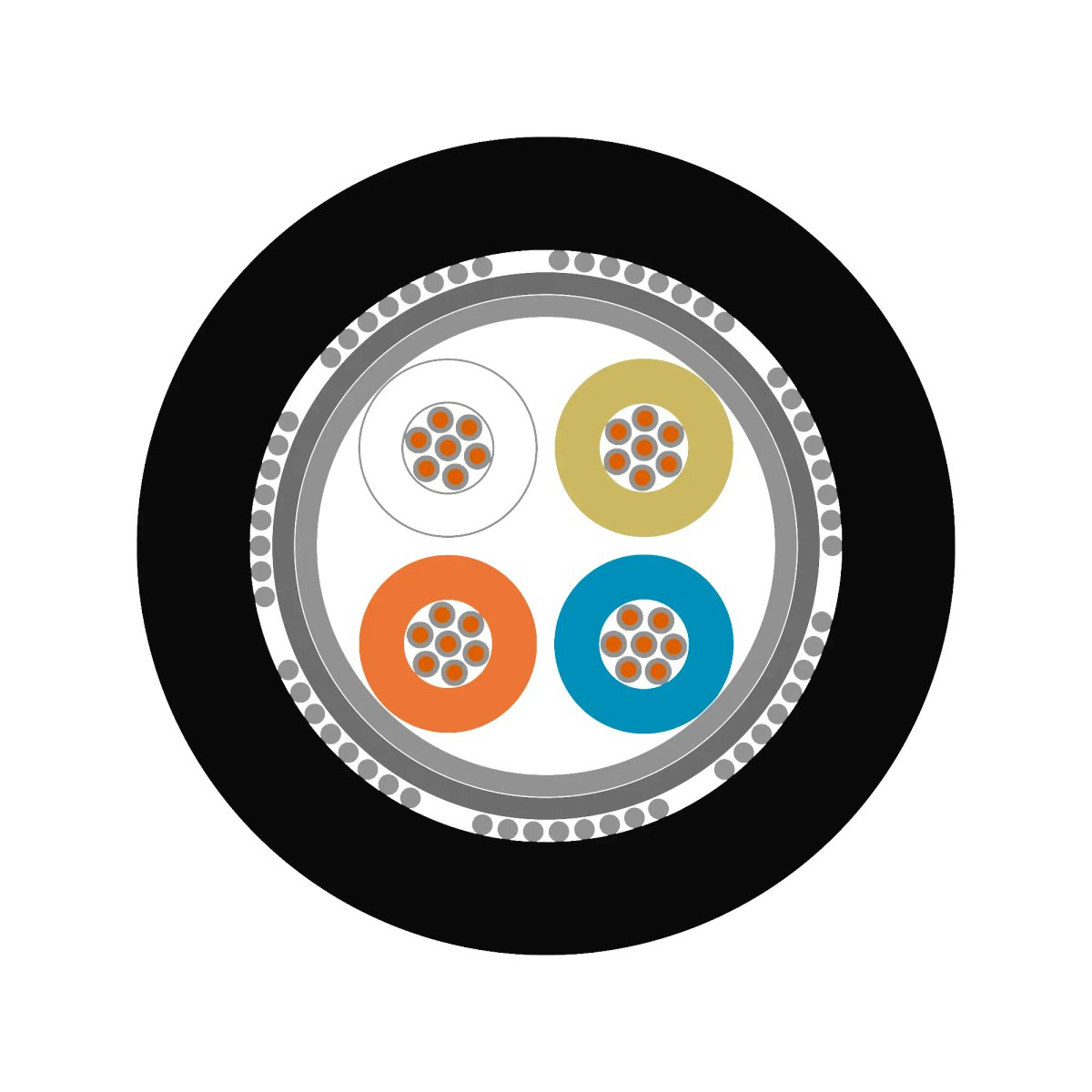

Design:

• Conductor: Cupru cositorit, multifilar, 22/7 AWG
• Izolație: PE (reticulat cu fascicul de electroni), diametru miez aprox. 1.5 mm
• Identificare Miez: Alb, galben, albastru, portocaliu
• Împletire: Stea quad, bandă nețesută
• Ecranare:
  • Folie de aluminiu laminată cu plastic
  • Peste folie: Împletitură din sârmă de cupru cositorită, acoperire aprox. 85%
• Bandă (opțional): Bandă subțire nețesută, aplicată longitudinal (pentru caracteristici îmbunătățite de dezizolare)
• Manta Externă: Compus polimeric reticulat cu fascicul de electroni, fără halogeni și ignifug, EM 104 conform EN 50264-1. Culoare: Negru (similar RAL 9005). Diametru exterior aprox. 6.5 mm.

Proprietăți Electrice la 20°C:

• Rezistența buclei: max. 114.8 Ω/km (conform VDE 0881)
• Rezistența izolației: min. 5 GΩ x km
• Tensiune de operare de vârf: 125 V (nu pentru scopuri de alimentare)
• Tensiune de testare:
  • Conductor/conductor: 1000 V
  • Conductor/ecran: 1000 V

Proprietăți de Transmisie Electrice la 20°C:

Proprietăți Mecanice și Termice:

• Rază minimă de îndoire:
  • Mobil: 10 x diametrul cablului
  • Instalație fixă: 8 x diametrul cablului
• Interval de temperatură:
  • Mobil: -35°C până la +90°C
  • Instalație fixă: -45°C până la +90°C

Rezistență la Foc și Standarde:

• EN 45545-2: Nivel de Pericol HL1, HL2, HL3
• Ignifug: Conform IEC 60332-1-2
• Fără propagare a flăcării: > 6 mm și < 12 mm conform IEC 60332-3-25
• NF F 16-101:
  • Intern: Categorii Vehicul A1, A2, B
  • Extern: Categorii Vehicul A1, A2, B
  • Categoria C pentru propagarea flăcării
  • Categoria F0 pentru densitatea fumului
• Conform NF C 32-070: Categoria C1a
