H05V-K

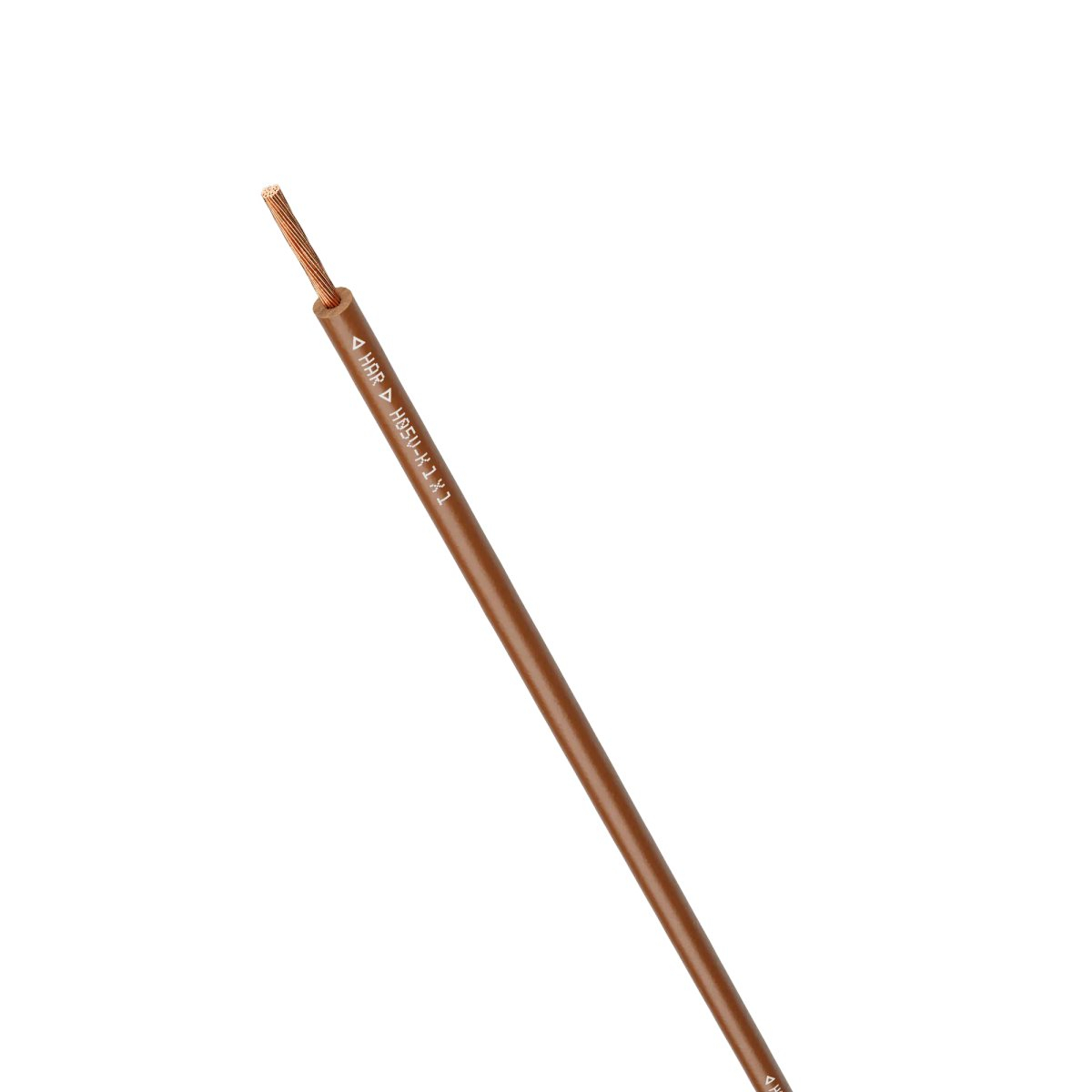

Conductor Multifilar H05V-K <HAR> cu Izolație PVC

Conductorul H05V-K (X05V-K) este un cablu de cablare cu izolație termoplastică din PVC, proiectat pentru instalații protejate și staționare în interiorul dispozitivelor, precum și în interiorul sau pe lămpi. Este ideal pentru utilizarea în circuite de semnal sau control, instalat în conducte închise și sisteme de canalizare a cablurilor, pe sau sub tencuială.

Aplicații

• Instalații fixe protejate în interiorul dispozitivelor.
• Instalații în interiorul sau pe lămpi.
• Utilizare în conducte închise și sisteme de canalizare a cablurilor.
• Instalare pe sau sub tencuială, exclusiv pentru circuite de semnal sau control.
• Potrivit pentru mașini automate de cablare, cu opțiuni de marcare în relief și ambalaje speciale.

Design și Certificare

• Design: Conform EN 50525-2-31.
• Certificare: Cablul este caracterizat prin semnul &#x2322;HAR&#x2323; sau firul de identificare HAR, atestând conformitatea cu standardele europene.
• Clasificarea comportamentului la foc: Conform EN 13501-6 și EN 50575 (detalii specifice gamei de articole/dimensiuni disponibile pe www.lappkabel.com/cpr).

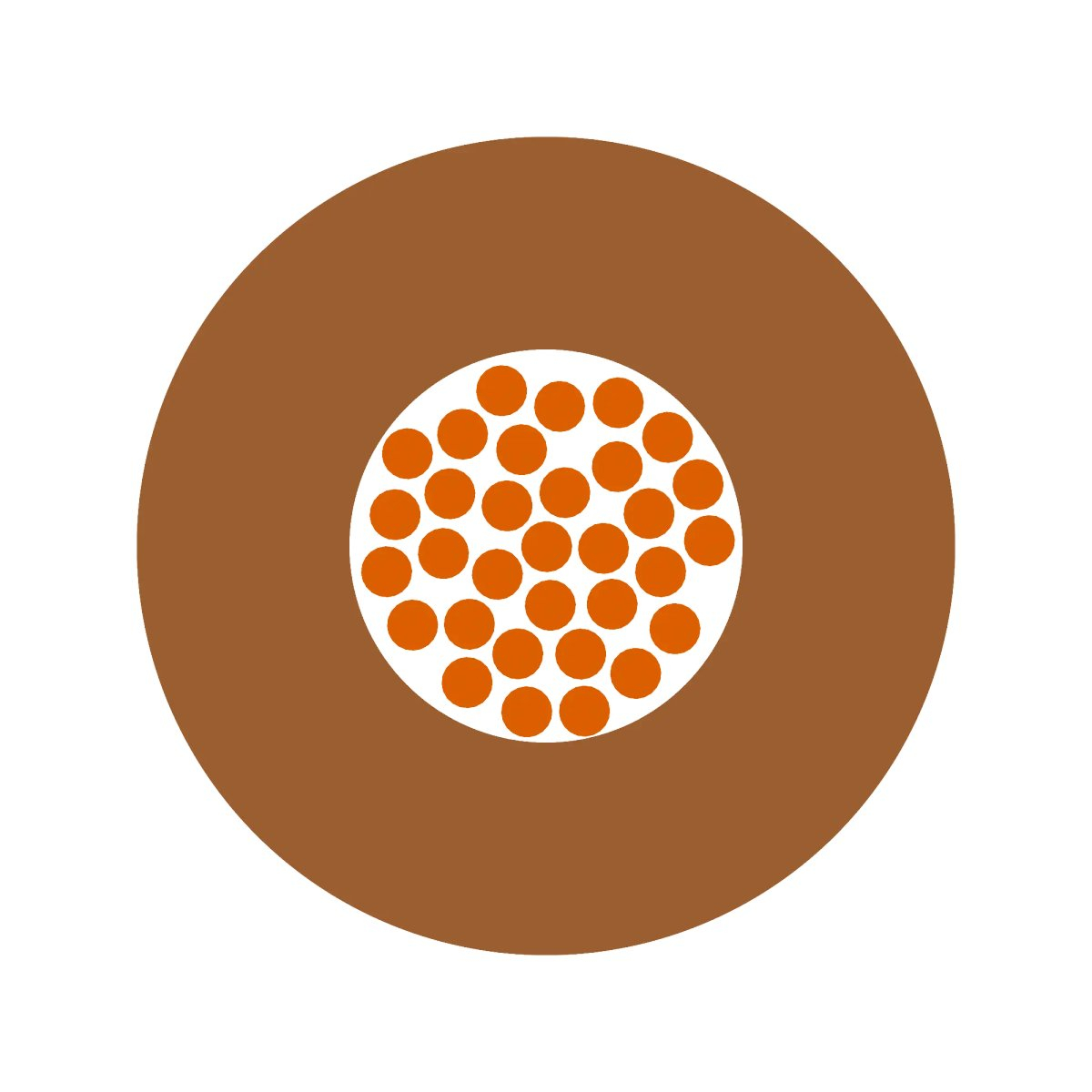

Structura Conductorului

• Conductor: Fire fine de cupru gol, multifilare, conform IEC 60228, respectiv EN IEC 60228, clasa 5.
• Izolație: Compus PVC TI 1 conform EN 50363-3.

Proprietăți Electrice la 20 °C

• Tensiune nominală U₀/U: 300 / 500 V.
• Tensiune de test: 2000 V AC.

Proprietăți Mecanice și Termice

• Raza minimă de îndoire:
  • La utilizare intenționată: 4 x diametrul exterior.
  • Pentru îndoire precaută: 2 x diametrul exterior.
• Interval de temperatură:
  • Instalație fixă (fără vibrații): -40 °C până la +70 °C.
  • Pozare/manipulare: minim +5 °C.
  • Scurtcircuit și scurgere la pământ: maxim +160 °C.
  • Temperatura ambiantă la depozitare: maxim +40 °C.
  • Temperatura maximă a conductorului: +70 °C.
• Inflamabilitate: Ignifug conform IEC 60332-1-2, respectiv EN 60332-1-2.

Conformitate

Aceste cabluri sunt conforme cu Directiva UE 2014/35/UE (Directiva de Joasă Tensiune). O parte din aceste cabluri (vezi www.lappkabel.com/cpr) sunt clasificate în conformitate cu Regulamentul UE nr. 305/2011 (CPR).

Tipuri de Ambalare

Lapp oferă diverse tipuri de ambalare pentru a se adapta nevoilor specifice ale aplicațiilor și proceselor de fabricație:

• Bobine clasice: Cod produs din șapte cifre, fără caracter alfabetic final.
• Role din plastic: Cod produs din opt cifre, cu litera "S" pe a opta poziție.
• Cutii de carton de unică folosință (versiune mică): Cod produs din opt cifre, cu litera "K" pe a opta poziție.
• Cutii de carton de unică folosință (versiune mare): Cod produs din opt cifre, cu litera "E" pe a opta poziție.
