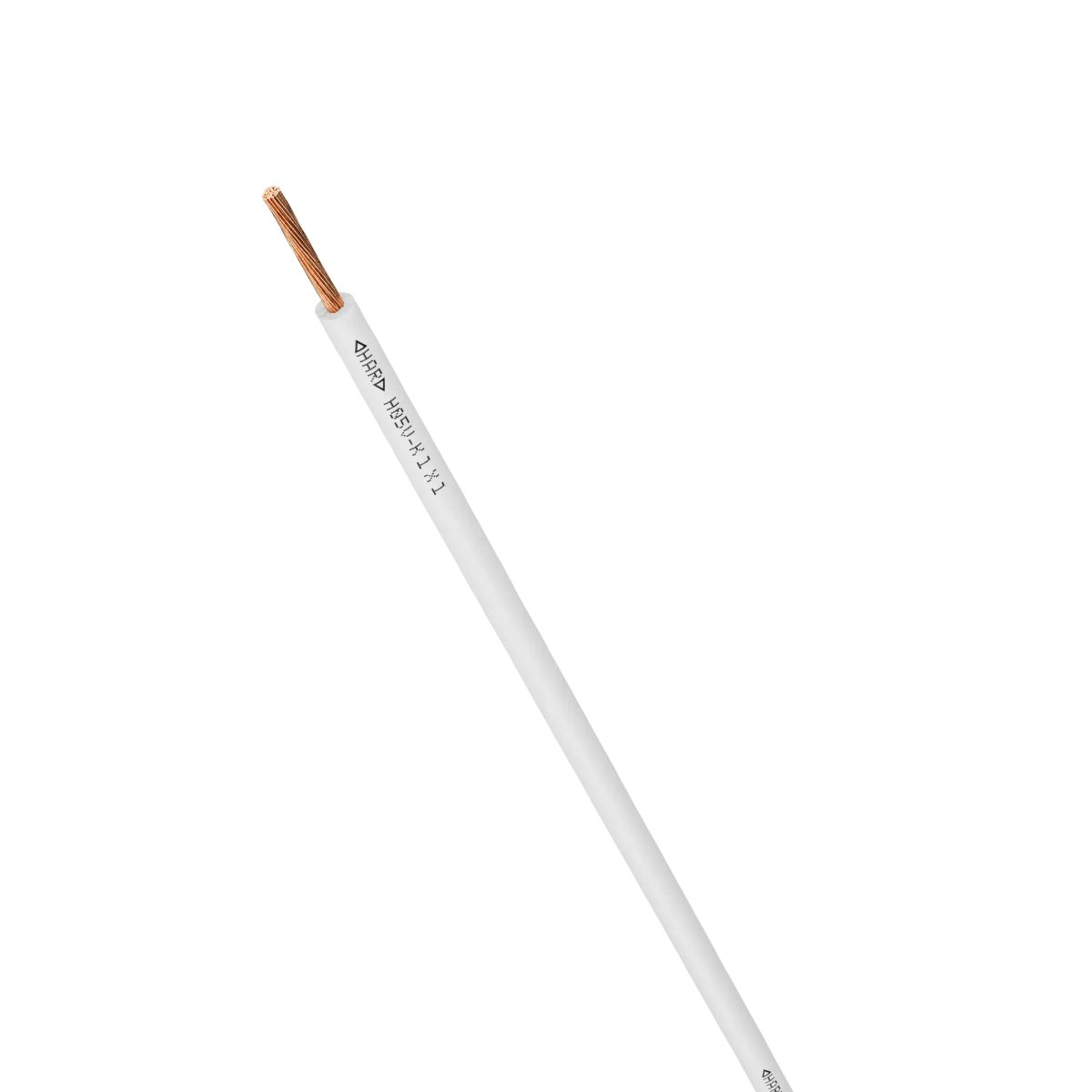

H05V-K

Conductor cu certificare Europeană <HAR>, model H05V-K 1X0,75 WH, ideal pentru o gamă variată de aplicații în instalații electrice fixe și protejate.

Aplicații

Cablurile H05V-K (X05V-K) sunt conductoare de cablare cu izolație termoplastică din PVC, destinate instalării protejate și staționare în interiorul dispozitivelor, precum și în interiorul sau pe lămpi. Sunt potrivite pentru instalarea în interiorul conductelor închise și a sistemelor de canalizare a cablurilor, precum și pe sau sub tencuială, dar numai ca parte a circuitelor de semnal sau de control.

Pentru diverse tipuri de aplicații, sunt oferite sub numere de articol individuale, cu diferite culori de izolație a conductorului și tipuri de ambalaj. Sectorul de producție utilizează din ce în ce mai mult mașini automate de cablare pentru aceste fire de conectare. Special pentru acestea, oferim piese cu marcaj de cablu în relief în loc de imprimare, livrate în cutii mari de carton de unică folosință, cu o cantitate sporită de cablu per cutie. Alte tipuri standard de ambalaj includ bobine clasice cu lungime standard de comandă, precum și tamburi cu lungime fixă standard de cablu.

Design și Certificare

• Design: Conform EN 50525-2-31.
• Certificare: Cablul este caracterizat prin semnul HAR (⊲HAR⊳) sau prin firul de identificare HAR, atestând conformitatea cu standardele europene.
• Clasificarea comportamentului la foc: Conform EN 13501-6 și EN 50575 (pentru gama de articole/dimensiuni, consultați www.lappkabel.com/cpr).

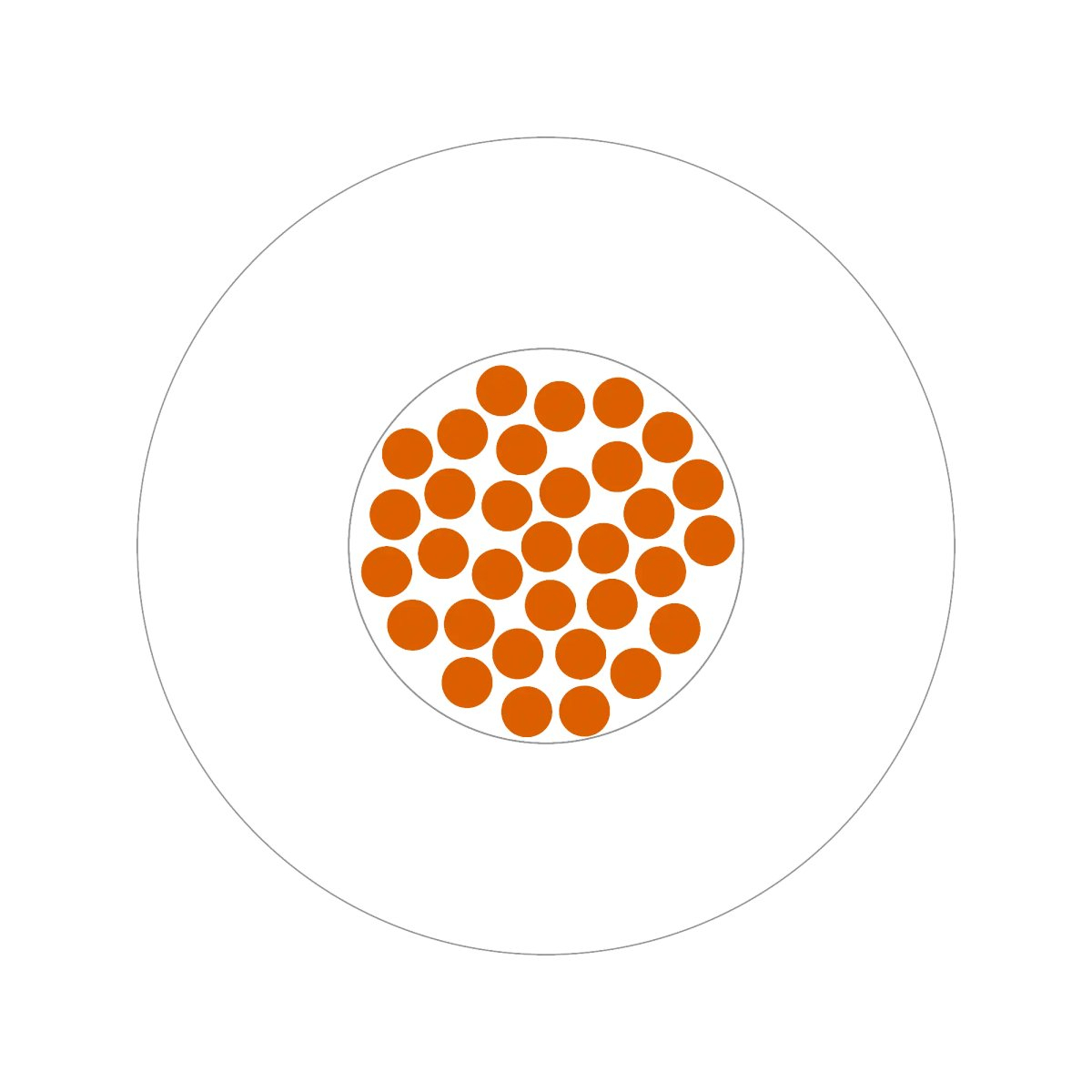

• Conductor: Lițe fine din cupru gol, conform IEC 60228, respectiv EN IEC 60228, clasa 5.
• Izolație: Compus PVC TI 1 conform EN 50363-3.

Proprietăți Electrice la 20 °C

• Tensiune nominală U₀/U: 300 / 500 V.
• Tensiune de test: 2000 V AC.

Proprietăți Mecanice și Termice

• Raza minimă de îndoire:
  • La utilizare intenționată: 4 x diametrul exterior.
  • Pentru îndoire precaută: 2 x diametrul exterior.
• Interval de temperatură:
  • Instalare fixă (fără vibrații): -40 °C până la +70 °C.
  • Pozare/manipulare: minim +5 °C.
  • Scurtcircuit și scurgere la pământ: maxim +160 °C.
  • Temperatură ambientală la depozitare: maxim +40 °C.
  • Temperatură maximă a conductorului: +70 °C.
• Inflamabilitate: Ignifug conform IEC 60332-1-2, respectiv EN 60332-1-2.

Conformitate și Testare

Testele sunt efectuate conform IEC 60811, respectiv EN 60811, EN 50395, EN 50396. Aceste cabluri sunt conforme cu Directiva UE 2014/35/UE (Directiva de Joasă Tensiune). O parte dintre aceste cabluri (vezi www.lappkabel.com/cpr) sunt clasificate în conformitate cu Regulamentul UE nr. 305/2011 (CPR).
