H05V-K

Descriere Generală

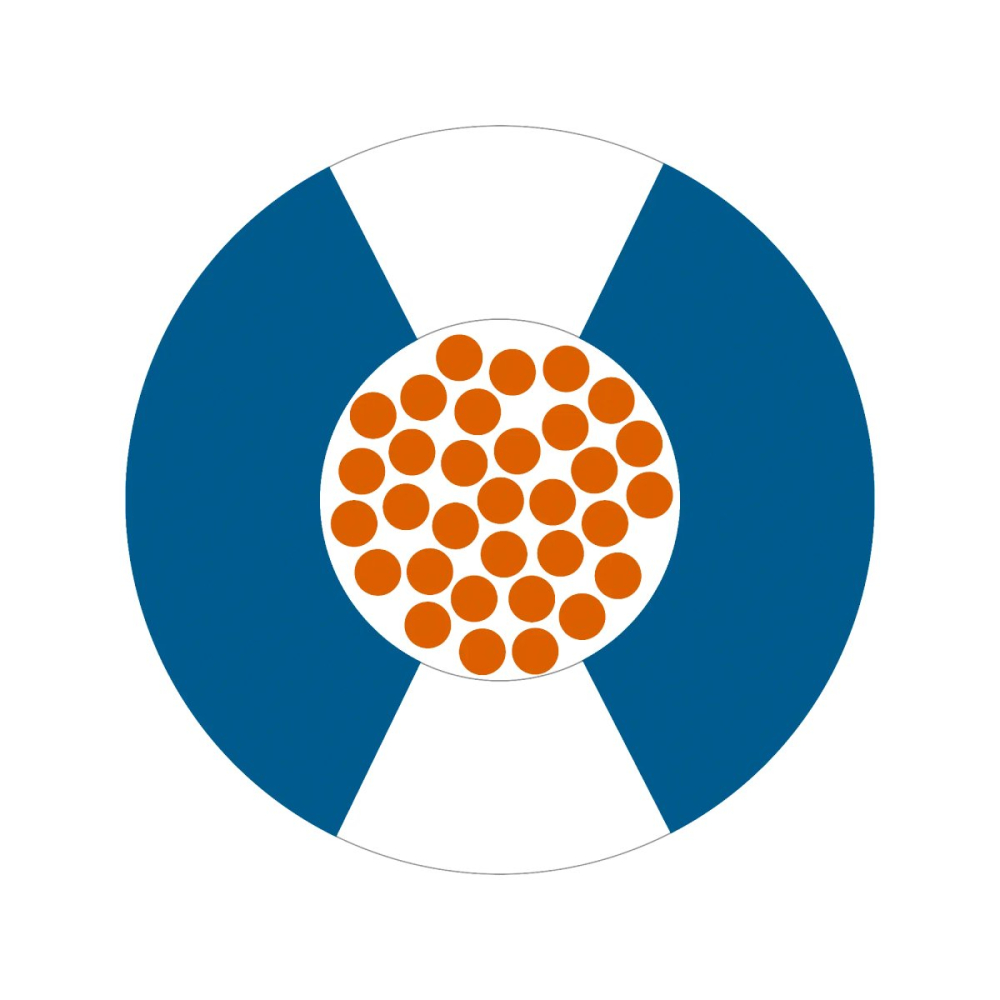

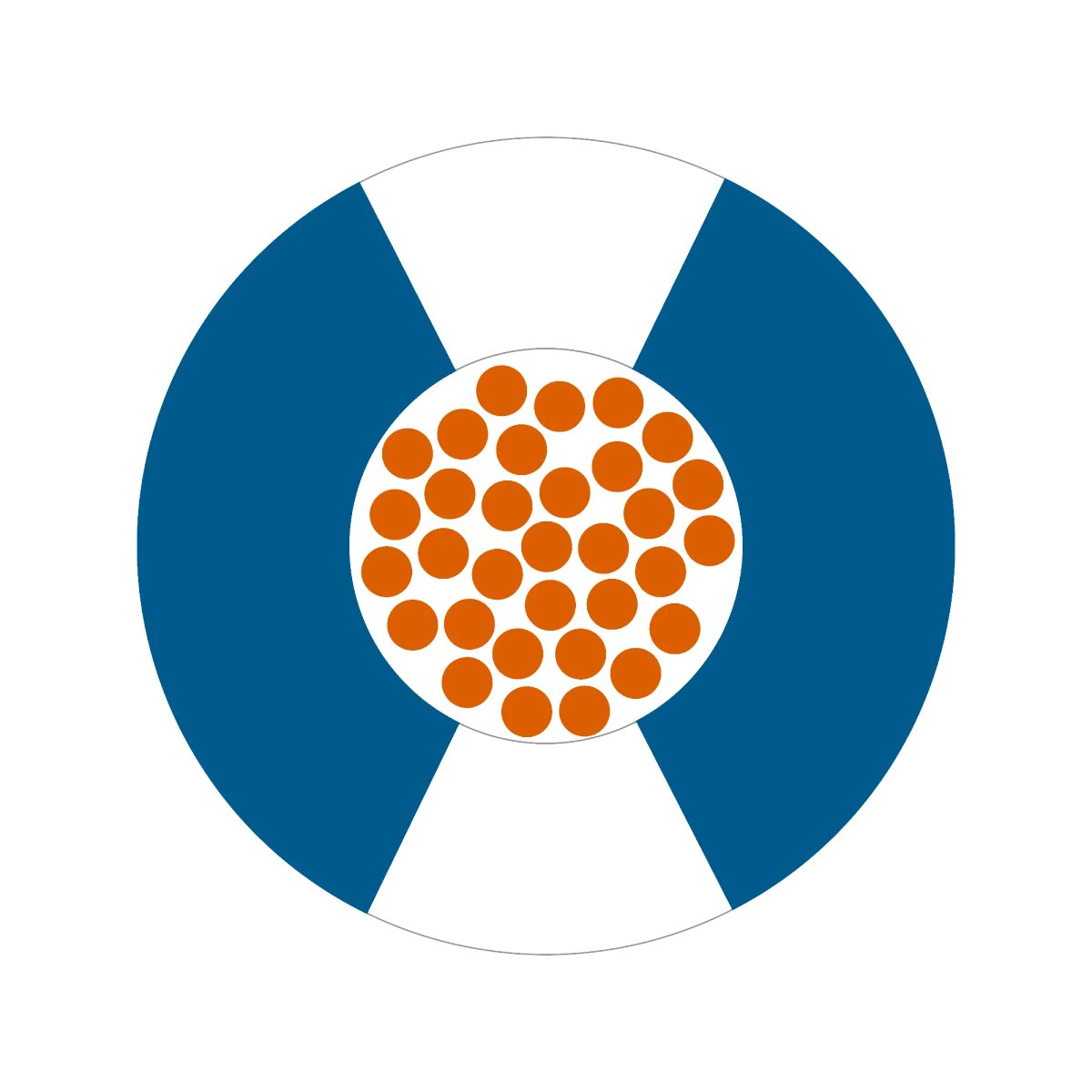

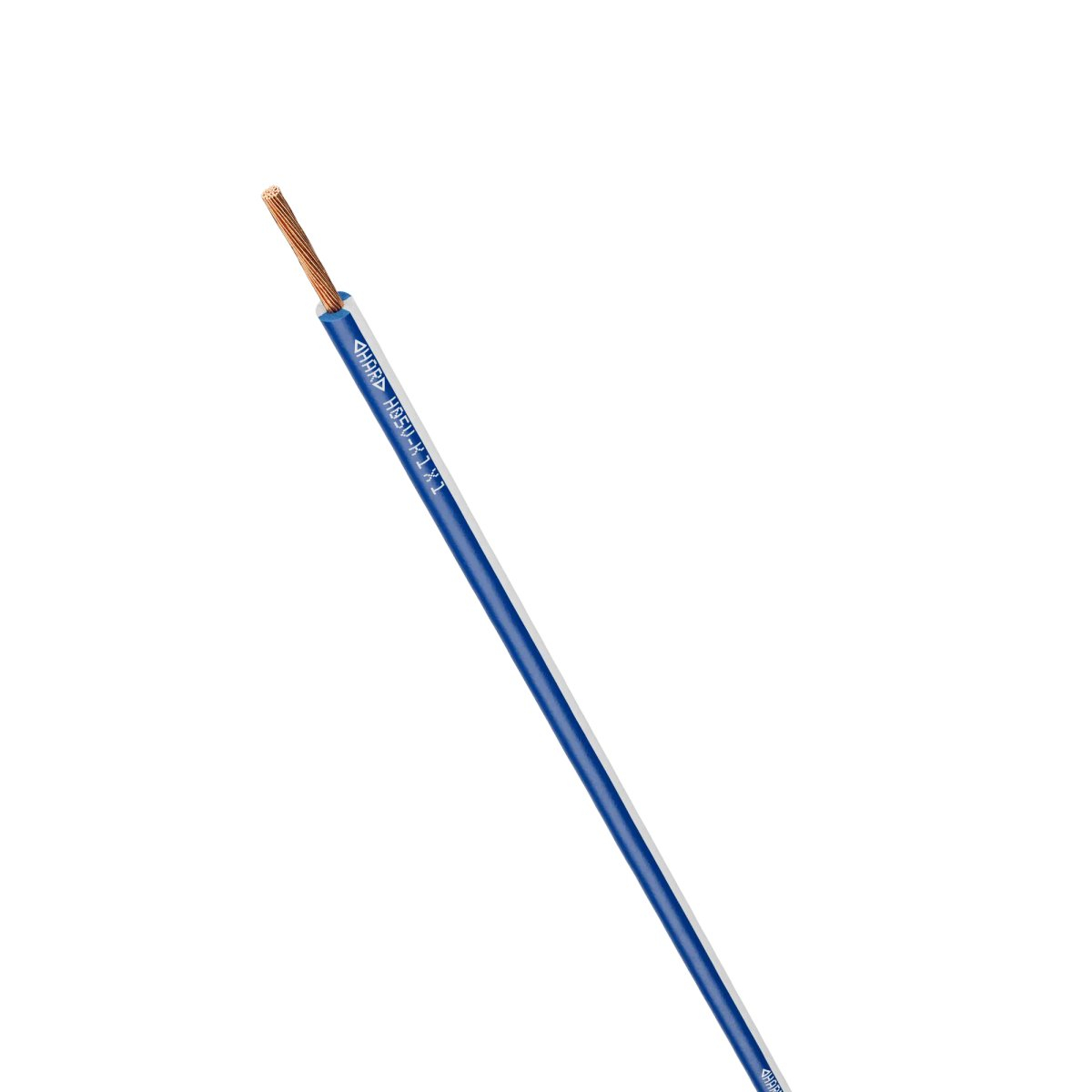

Conductorul H05V-K (X05V-K) este un cablu de cablare cu izolație termoplastică din PVC, conceput pentru instalații protejate și staționare în interiorul dispozitivelor, precum și în interiorul sau pe lămpi. Este ideal pentru instalarea în conducte închise și sisteme de canalizare a cablurilor, pe sau sub tencuială, dar exclusiv ca parte a circuitelor de semnal sau de control.

Aplicații Specifice

• Cablare internă pentru echipamente electrice și electronice.
• Instalații în corpuri de iluminat.
• Circuite de semnal și control în medii protejate.
• Utilizare în mașini automate de cablare datorită opțiunilor de ambalare optimizate.

Design și Certificare

• Design: Conform EN 50525-2-31.
• Certificare: Cablul este caracterizat prin semnul ⊲HAR⊳ sau firul de identificare HAR, atestând conformitatea cu standardele europene.
• Clasificarea comportamentului la foc: Conform EN 13501-6 și EN 50575 (detalii pe www.lappkabel.com/cpr).
• Conductor: Fire fine din cupru gol, conform IEC 60228, clasa 5.
• Izolație: Compus PVC TI 1 conform EN 50363-3.

Proprietăți Electrice (la 20 °C)

• Tensiune nominală U₀/U: 300 / 500 V.
• Tensiune de test: 2000 V AC.

Proprietăți Mecanice și Termice

• Raza minimă de îndoire:
  • La utilizare intenționată: 4 x diametrul exterior.
  • Pentru îndoire precaută: 2 x diametrul exterior.
• Interval de temperatură:
  • Instalare fixă (fără vibrații): -40 °C până la +70 °C.
  • Pozare/manipulare: minim +5 °C.
  • Scurtcircuit și scurgere la pământ: maxim +160 °C.
  • Temperatură ambientală la depozitare: maxim +40 °C.
  • Temperatură maximă a conductorului: +70 °C.
• Inflamabilitate: Ignifug conform IEC 60332-1-2 resp. EN 60332-1-2.

Conformitate și Standarde

Aceste cabluri sunt conforme cu Directiva UE 2014/35/UE (Directiva de Joasă Tensiune). O parte dintre aceste cabluri (vezi www.lappkabel.com/cpr) sunt clasificate în conformitate cu Regulamentul UE nr. 305/2011 (CPR).

Testele sunt efectuate conform IEC 60811 resp. EN 60811, EN 50395, EN 50396.
