H05VV5-F 4G2,5

Descriere Generală Cablu H05VV5-F 4G2,5

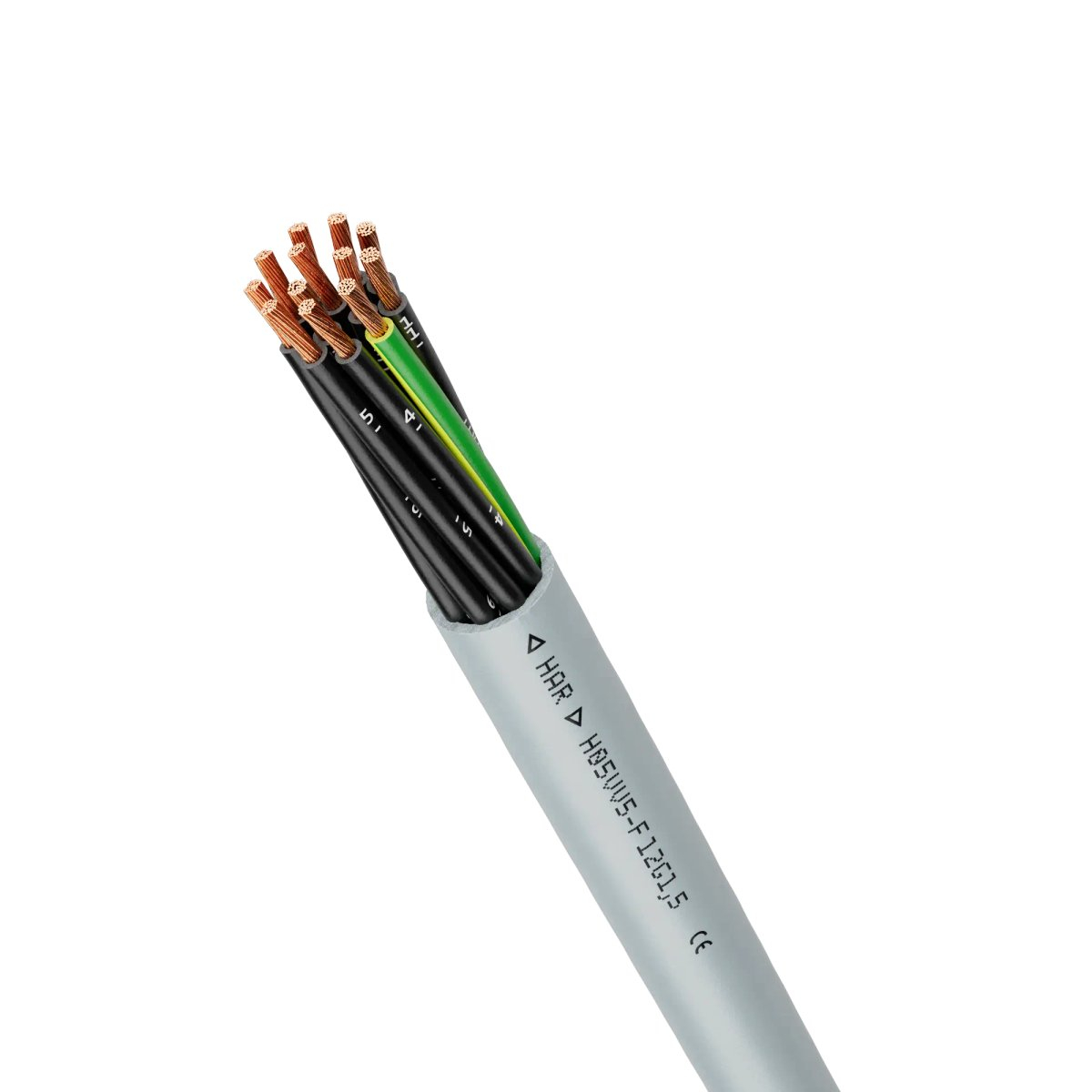

Cablul H05VV5-F, cunoscut anterior ca ÖLFLEX® 140, este un cablu de forță și comandă robust, conceput pentru utilizare flexibilă ocazională și instalare fixă în aplicații cu solicitări medii. Acesta este ideal pentru utilizarea în zone uscate, umede sau ude, oferind o rezistență sporită la uleiuri și, la temperatura camerei, o rezistență considerabilă la acizi și alcalii.

Domenii de Aplicare

• Ingineria instalațiilor
• Mașini industriale
• Sisteme de încălzire și aer condiționat (HVAC)
• Mașini-unelte

Cablul este potrivit pentru mișcări ocazionale, neautomatizate. Utilizarea temporară și limitată în exterior este posibilă, cu respectarea intervalului de temperatură indicat. Sarcina maximă de tracțiune este de 15 N/mm² din secțiunea transversală a conductorului, atât în timpul instalării, cât și în timpul funcționării. Nu este permisă ghidarea forțată.

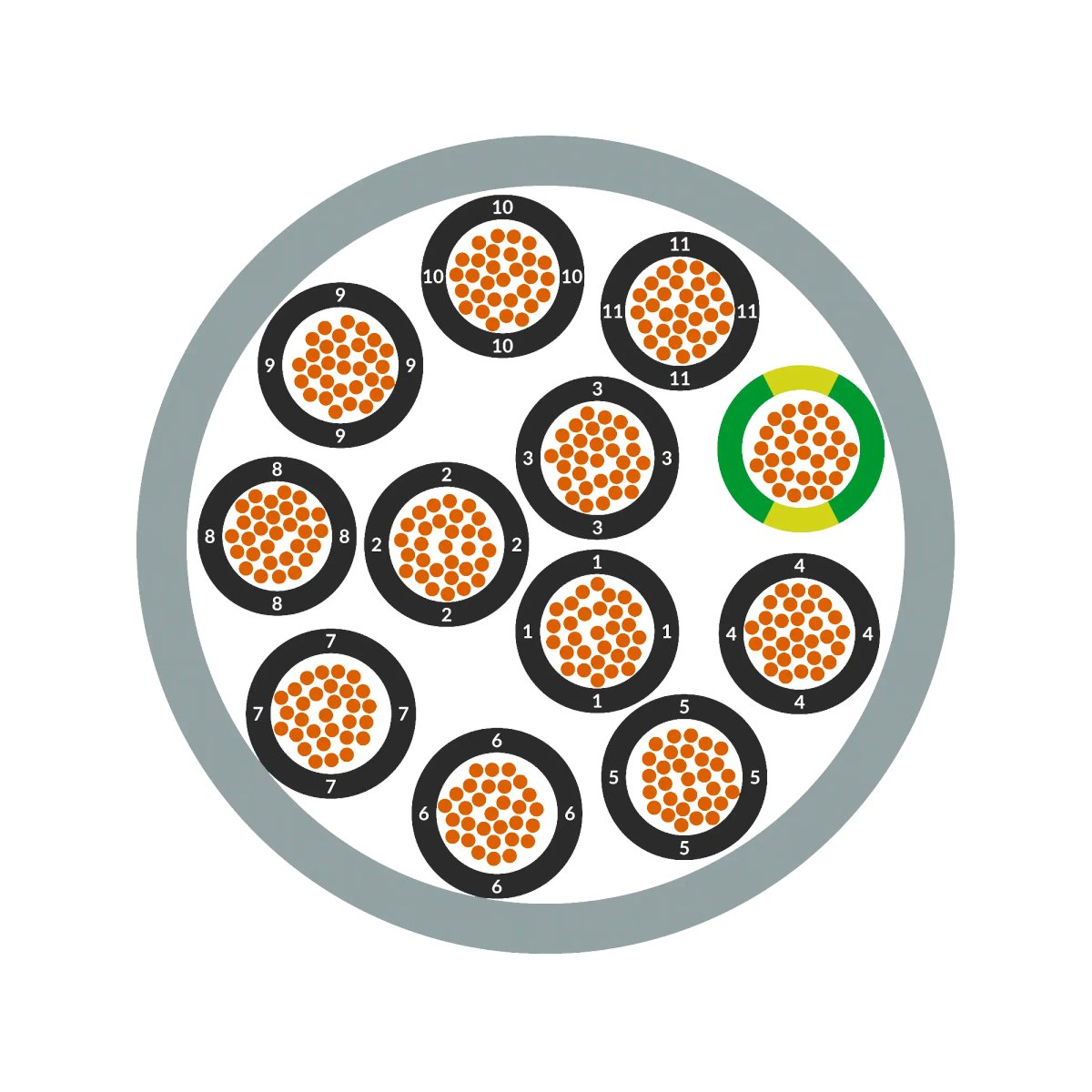

Construcție și Design

• Design: H05VV5-F conform EN 50525-2-51
• Certificare: ⊲HAR⊳ H05VV5-F conform EN 50525-2-51
• Conductor: Lițe fine din cupru gol, conform IEC 60228 resp. EN IEC 60228, Clasa 5
• Izolație: Compus PVC TI 2 conform EN 50363-3
• Identificarea Miezurilor: Conform VDE 0293-1, cu conductor de împământare verde/galben (GN/YE), miezuri negre cu numere albe conform EN 50334
• Manta exterioară: Compus PVC TM5 conform EN 50363-4-1
• Culoare: Gri argintiu, similar RAL 7001

Proprietăți Electrice (la 20 °C)

• Tensiune nominală: 300 / 500 V
• Tensiune de test: Miez/miez: 2000 V AC

Proprietăți Mecanice și Termice

• Raza minimă de îndoire (conform EN 50565-1):
  • Diametru exterior < 12 mm:
    • Instalare fixă: 3 x diametrul exterior
    • Utilizare flexibilă: 5 x diametrul exterior
  • Diametru exterior > 12 mm:
    • Instalare fixă: 4 x diametrul exterior
    • Utilizare flexibilă: 6 x diametrul exterior
• Interval de temperatură (conform EN 50565-2):
  • Flexare ocazională: -5 °C până la +50 °C (temperatura maximă a conductorului)
  • Instalare fixă: -40 °C până la +70 °C (temperatura maximă a conductorului)
• Temperaturi maxime admise:
  • Temperatură maximă de scurtcircuit pe conductor: +150 °C
  • Temperatură maximă la suprafața cablului: +50 °C
  • Temperatură maximă de depozitare: +40 °C
  • Temperatură minimă ambientală în timpul instalării și manipulării: +5 °C
• Rezistență la flacără: Ignifug conform IEC 60332-1-2 resp. EN 60332-1-2
• Rezistență la ulei: TM5 conform EN 50363-4-1

Conformitate și Standarde

• Teste: Conform IEC 60811 resp. EN 60811, EN 50395, EN 50396
• Cerințe generale: Aceste cabluri sunt conforme cu Directiva UE 2014/35/UE (Directiva de Joasă Tensiune)
• Informații de mediu: Aceste cabluri îndeplinesc cerințele specifice substanțelor din Directiva UE 2011/65/UE (RoHS)
