Stâlp Iluminat Stradal Conic cu Flanșă NCM PC40.3P, H 4m
Stâlpul de iluminat conic cu flanșă, modelul PC40.3P, este un produs profesional fabricat în Italia de compania NCM S.r.l.. Proiectat pentru rețelele de iluminat public, pietonal sau rezidențial, acest stâlp oferă un echilibru excelent între rezistența structurală, durabilitate și un design urban curat.
Caracteristici Constructive și Materiale

Construcție Robustă: Stâlpul este realizat din tablă de oțel care este tăiată și îndoită prin presare, marginile fiind unite și sudate longitudinal folosind un proces de sudură automatizat.
Oțel de Înaltă Calitate: Structura este fabricată din oțel S235 JR, material ale cărui caracteristici sunt conforme cu standardul european UNI EN 10025. Procesele de sudură respectă standardele UNI EN 15614 (Partea 1) și UNI EN ISO 15609 (Partea 2).
Protecție Anticorozivă Extremă: Pentru a rezista intemperiilor pe termen lung, produsul beneficiază de galvanizare la cald prin imersie în zinc topit, respectând cu strictețe normativul UNI EN ISO 1461.
Vopsire Opțională: Orice vopsire suplimentară, după galvanizare, în culorile alese de supervizorul proiectului, este realizată printr-un proces de acoperire cu pulbere termorigidă.

Specificații Tehnice Detaliate

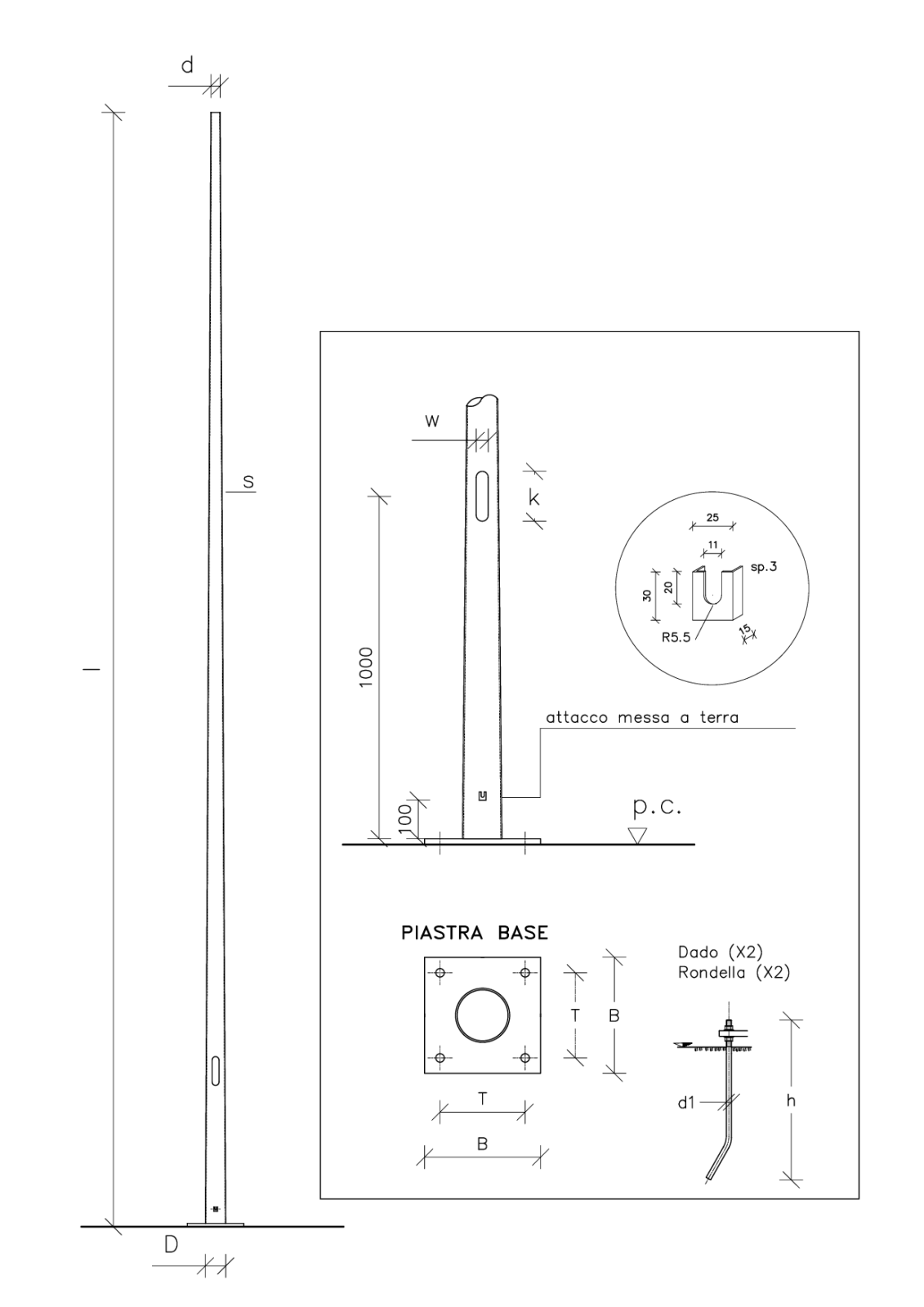

Dimensiunile și toleranțele respectă standardul european EN 40-2, garantând o integrare perfectă în proiectele tehnice:

Înălțime deasupra solului (l): 4000 mm (4 metri).
Grosime perete oțel (s): 3 mm.
Diametru la bază (D): 100 mm.
Diametru la vârf (d): 60 mm.
Greutate totală: 30 kg.
Suprafață expusă (Arie): 1,20 m².

Echipare Standard și Detalii de Montaj
Acest model este conceput pentru un montaj rapid și sigur pe o fundație (soclu) de beton, venind echipat din fabrică cu toate elementele necesare:

Flanșă de Bază (Placă sudată): Stâlpul include o placă de bază sudată cu dimensiunile de 250 x 250 mm (latură B).
Sistem de Ancorare: Montajul necesită ancore (tiranți) cu diametrul M16 (d1) și lungimea de 300 mm (h), distanța dintre centrul găurilor de prindere (interaxa T) fiind de 180 mm.
Fundație Recomandată: Pentru stabilitate optimă, fundația de beton (plintul) trebuie să aibă dimensiunile de 0,90 x 0,90 x 0,60 m.
Acces Electricitate: Include o fantă decupată pentru blocul de conexiuni (regletă) cu dimensiunile de 132 x 38 mm, poziționată central la 1000 mm distanță de la bază.
Siguranță Electrică: Este prevăzut cu un suport de împământare pentru șurub M10, poziționat la 100 mm de la bază.

Certificări de Siguranță și Calitate (Marcaj CE)

Stâlpii poartă marcajul CE (Nr. 1608 CPD P028), atestat prin aplicarea unei etichete adezive pe fiecare unitate.
Sunt produși de o companie certificată conform UNI EN ISO 9001:2015.
Eticheta garantează conformitatea cu legislația în vigoare (Regulamentul UE Nr. 305/2011) și standardul de referință EN 40-5 (Pali per l'illuminazione pubblica).

Informatii siguranta produs

Avertismente de siguranță, montaj și conformitate structurală

1. Siguranță Mecanică și Stabilitate

Dimensiuni Fundație: Pentru asigurarea stabilității și prevenirea riscului de răsturnare, stâlpul trebuie montat pe un plint (fundație de beton) cu dimensiunile standard de 0,90 x 0,90 x 0,60 metri.
Ancorarea Bazei: Fixarea plăcii de bază sudate (cu dimensiunile de 250 x 250 mm) trebuie realizată utilizând exclusiv tiranți structurali cu diametrul M16, lungimea de 300 mm și o distanță interax de 180 mm.
Toleranțe și Sarcini: Toleranțele dimensionale ale structurii conice sunt conforme cu standardul EN 40-2. Orice configurație de consolă sau corp de iluminat atașat trebuie să respecte calculele de rezistență la forța vântului conform UNI EN 40-3.
Greutate și Manipulare: Produsul are o greutate netă de 30 kg. Manipularea în faza de ridicare trebuie efectuată cu echipamente mecanice sau de către personal echipat corespunzător pentru a evita accidentele sau deteriorarea foliei de protecție originale.

2. Siguranță Electrică și Conexiuni

Împământare Obligatorie: Corpul metalic al stâlpului trebuie conectat obligatoriu la sistemul de împământare prin intermediul suportului dedicat pentru șurub M10, situat la o distanță de 100 mm de la baza structurii.
Accesul la Conexiuni: Conexiunile la rețeaua electrică se vor realiza exclusiv în interiorul fantei speciale pentru regletă (cu dimensiunile de 132 x 38 mm, poziționată la 1000 mm de la bază). Orice intervenție tehnică se va executa doar după întreruperea totală a alimentării cu energie electrică.

3. Conformitatea Materialelor și Certificări

Proprietățile Oțelului: Structura este fabricată din oțel structural tip S235 JR, în deplină conformitate cu standardul UNI EN 10025.
Rezistența la Coroziune: Protecția structurală împotriva degradării și ruginii este realizată prin procesul de galvanizare la cald prin imersie, conform standardului UNI EN ISO 1461.
Marcaj de Siguranță CE: Produsul deține certificarea CE obligatorie (Nr. 1608 CPD P028) aplicată prin etichetă, confirmând conformitatea cu standardul de referință EN 40-5 și Regulamentul European Nr. 305/2011 privind produsele pentru construcții. Producția este realizată sub managementul calității UNI EN ISO 9001:2015.
