Dimensionarea tablourilor electrice: ghid despre siguranta generala, calculatorul de sigurante electrice ale instalatiei si alte componente necesare

Dimensionarea corecta a tabloului electric reprezinta baza oricarei instalatii electrice sigure.

Un tablou subdimensionat expune instalatia la suprasarcini, declansari frecvente si riscuri de incendiu sau electrocutare. O planificare riguroasa, bazata pe calculul real al consumatorilor si pe selectia atenta a componentelor de protectie, garanteaza siguranta si fiabilitatea pe termen lung, indiferent daca vorbim despre o locuinta sau de un obiectiv industrial.

In cele ce urmeaza vei afla cateva detalii importante despre dimensionarea corecta a unui tablou electric, despre calculul necesarului de sigurante, tipurile acestora in functie de destinatia instalatie si de consumatori, precum si despre legaturile sau conexiunile electrice necesare in tablou. Sa incepem!

Rezumat

Dimensionarea corecta a tabloului electric asigura functionarea sigura a instalatiei si previne suprasarcinile, defectiunile si riscurile de incendiu.
Calculul puterii instalate se face prin insumarea consumatorilor si aplicarea factorului de simultaneitate, pentru a determina corect sarcina reala.
Siguranta generala protejeaza intreaga instalatie si trebuie aleasa in functie de curentul nominal, puterea de rupere si tipul consumatorilor.
Valorile sigurantelor pentru fiecare circuit se calculeaza folosind formula I = P / (U x cos φ), apoi se coreleaza cu sectiunea cablurilor.
Conexiunile corecte si evitarea erorilor precum subdimensionarea sau alegerea gresita a sigurantelor sunt esentiale pentru siguranta si durabilitate.

Cuprins

Ce inseamna dimensionarea tabloului electric si de ce este importanta?
Calculul puterii instalate pentru dimensionarea corecta
- Cum calculezi puterea totala instalata?
Siguranta generala si rolul ei in tabloul electric: criterii de selectie
Calculator de sigurante electrice: cum determini valorile corecte
- Formula de calcul pentru sigurantele electrice
- Cum aplici calculatorul de sigurante electrice pas cu pas?
Dimensionarea sigurantelor electrice pentru circuite specifice
- Tipuri de circuite si dimensionarea recomandata
- Tipuri de dispozitive de protectie utilizate in tablouri electrice
Legaturile in tabloul electric: configurarea corecta a conexiunilor
- Reguli esentiale pentru configurarea corecta a conexiunilor
Erori frecvente in dimensionarea tablourilor electrice si cum sa le eviti

Ce inseamna dimensionarea tabloului electric si de ce este importanta?

Prin dimensionarea tabloului electric se intelege procesul tehnic de stabilire a capacitatii optime a tabloului, astfel incat acesta sa poata gestiona in conditii de siguranta intreaga sarcina electrica a unei cladiri, hale industriale sau locuinte. Concret, acest proces presupune evaluarea tuturor consumatorilor electrici, alegerea sigurantelor automate si a celorlalte dispozitive de protectie, a afla ce sigurante se pun la tabloul electric, precum si stabilirea numarului de circuite necesare.

Importanta acestui demers nu poate fi subestimata. O dimensionare incorecta a instalatiei electrice genereaza probleme care se manifesta progresiv: cabluri supraincalzite, sigurante care se declanseaza repetat, echipamente deteriorate prematur sau, in scenariul cel mai grav, incendii electrice. Un tablou corect dimensionat respecta normativele in vigoare (in special Normativul I7/2011), conditie esentiala pentru receptia lucrarilor.

Siguranta generala a tabloului electric depinde direct de calitatea acestei etape de proiectare, motiv pentru care nicio decizie tehnica din acest proces nu trebuie lasata la voia intamplarii.

Evaluarea consumatorilor: Inventarierea tuturor aparatelor si echipamentelor electrice conectate la instalatie pentru a stabili sarcina totala.
Alegerea dispozitivelor de protectie: Selectia sigurantelor automate, protectiilor diferentiale si a sigurantei generale in functie de sarcina calculata.
Stabilirea numarului de circuite: Impartirea instalatiei in circuite distincte pentru iluminat, prize si consumatori cu consum ridicat.
Respectarea normativelor: Conditie esentiala pentru receptia lucrarilor si valabilitatea asigurarilor de proprietate.

Calculul puterii instalate pentru dimensionarea corecta

Pentru a evita problemele mentionate, acorda atentie urmatorului pas: calculul puterii instalate.

Cum calculezi puterea totala instalata?

Inventariaza toti consumatorii electrici care vor fi conectati la instalatie: corpuri de iluminat, prize, aparate electrocasnice, echipamente de climatizare, motoare electrice sau utilaje industriale, dupa caz.
Insumeaza puterile nominale ale tuturor consumatorilor pentru a obtine puterea totala instalata.
Aplica factorul de simultaneitate - o valoare subunitara care reflecta realitatea utilizarii. De exemplu, intr-o locuinta cu o putere instalata totala de 15 kW, factorul de simultaneitate poate fi de 0,6-0,7, rezultand o putere absorbita efectiva de aproximativ 9-10 kW.
Foloseste puterea absorbita efectiva pentru a alege siguranta generala si pentru a dimensiona cablul de alimentare al tabloului.
Tine cont, in cazul proiectelor industriale, de curentii de pornire ai motoarelor industriale, care pot depasi de 6-10 ori curentul nominal - o realitate tehnica ce trebuie obligatoriu luata in calcul la selectia protectiilor pentru a evita declansari false si deteriorarea echipamentelor.

Evita atat subdimensionarea, care suprasolicita componentele si creeaza pericole reale, cat si supradimensionarea excesiva, care genereaza costuri nejustificate cu echipamente si cabluri.

Odata ce ai calculat puterea instalata, selecteaza siguranta generala adecvata.

Siguranta generala si rolul ei in tabloul electric: criterii de selectie

Siguranta generala a tabloului electric este dispozitivul de protectie plasat pe intrarea principala de alimentare si are rolul de a proteja intreaga instalatie in cazul unui defect major sau al unei suprasarcini generalizate. Alegerea ei corecta este critica, deoarece dimensioneaza intreaga capacitate a tabloului si stabileste limita superioara de functionare sigura a sistemului.

Curentul nominal (In): Valoarea maxima de curent pe care siguranta o poate suporta continuu fara a se declansa; trebuie corelata cu puterea absorbita efectiva a instalatiei.
Puterea de rupere: Capacitatea de a intrerupe curentul de scurtcircuit fara deteriorarea dispozitivului; trebuie sa fie cel putin egala cu curentul de scurtcircuit prospectiv al punctului de racordare, valoare obtinuta de la furnizorul de energie electrica.
Curba de declansare: Pentru instalatii rezidentiale se utilizeaza de regula curba B sau curba C, in timp ce pentru consumatori industriali cu motoare sau transformatoare se prefera curba D, care tolereaza curentii tranzitorii de pornire fara declansari false.

Vezi daca siguranta generala aleasa are o putere de rupere cel putin egala cu curentul de scurtcircuit prospectiv al punctului de racordare, o valoare pe care o obtii direct de la furnizorul de energie electrica. Nerespectarea acestui criteriu poate duce la distrugerea dispozitivului in caz de scurtcircuit, cu consecinte grave asupra instalatiei si a utilizatorilor.

Nu trata aceasta verificare ca pe un detaliu tehnic minor: este una dintre cele mai importante decizii din intregul proces de dimensionare.

Calculator de sigurante electrice: cum determini valorile corecte

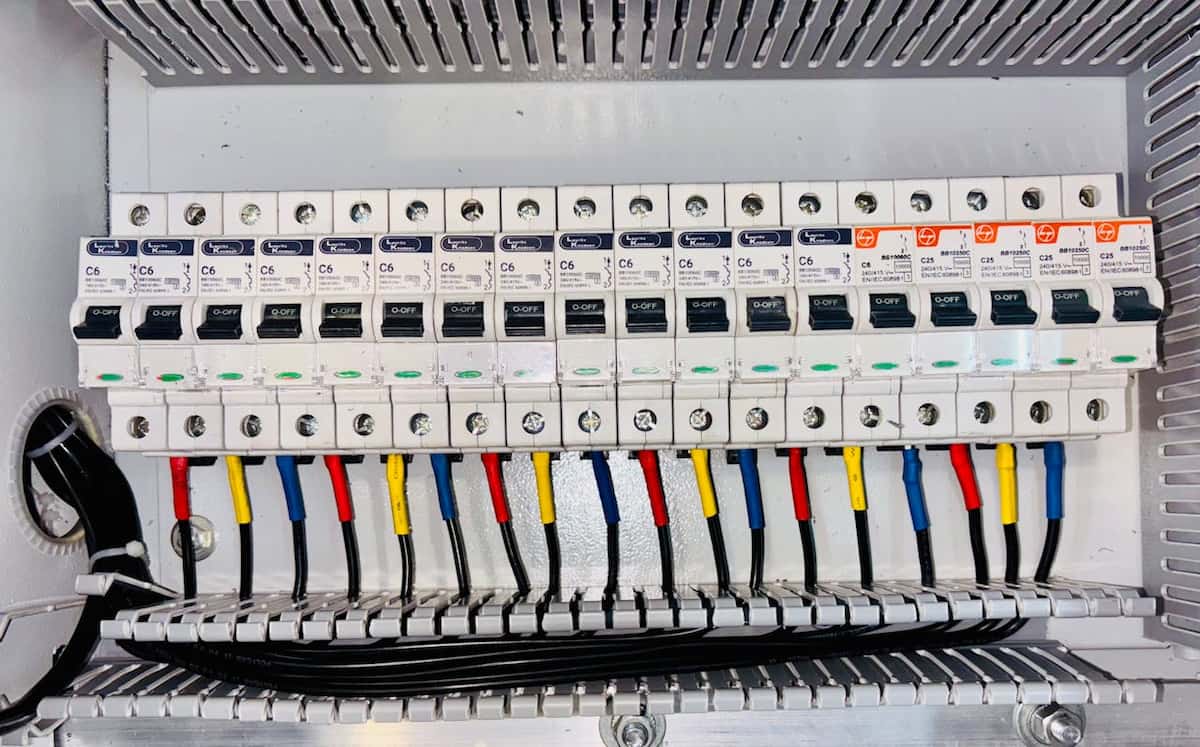

Poză de ranjeet pe Pexels.com

Urmatorul pas esential este determinarea valorilor corecte ale sigurantelor pentru fiecare circuit.

Formula de calcul pentru sigurantele electrice

Determinarea valorilor nominale ale sigurantelor pentru fiecare circuit in parte urmeaza o logica simpla, dar riguroasa.

Formula de baza porneste de la puterea consumatorilor conectati la circuitul respectiv:

I = P / (U x cos φ),

unde

P este puterea in wati,
U este tensiunea de alimentare (230V pentru tablouri electrice monofazate, 400V pentru cele trifazate) si
cos φ este factorul de putere - 1 pentru consumatori rezistivi si 0,8-0,9 pentru consumatori inductivi.

Cum aplici calculatorul de sigurante electrice pas cu pas?

Stabileste puterea totala (P) a consumatorilor conectati la circuitul respectiv, in wati.
Identifica tensiunea de alimentare (U): 230V pentru circuite monofazate, 400V pentru cele trifazate.
Determina factorul de putere (cos φ): 1 pentru consumatori rezistivi (becuri, rezistente), 0,8-0,9 pentru consumatori inductivi (motoare, transformatoare).
Aplica formula: I = P / (U x cos φ) pentru a obtine curentul de calcul.
Alege siguranta automata cu valoarea nominala imediat superioara din seria standardizata: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.
Verifica compatibilitatea cu sectiunea cablului: un intrerupator de 10A necesita 1,5 mm² pentru iluminat, iar un intrerupator de 16A necesita 2,5 mm² pentru prize., conform normativelor romanesti.

De exemplu, pentru un circuit de prize cu o putere estimata de 3.000W la 230V, curentul calculat este de aproximativ 13A, deci vei alege o siguranta de 16A.

Exista si instrumente digitale, calculatoare de sigurante electrice disponibile online sau integrate in software-uri de proiectare, care automatizeaza aceste calcule si reduc riscul de eroare umana. Indiferent de instrumentul folosit, verifica intotdeauna ca sectiunea cablului ales sa fie compatibila cu curentul nominal al sigurantei. Aceasta corelare intre siguranta si cablu nu este optionala - este conditia de baza pentru o protectie eficienta.

Acum ca stii cum sa calculezi valorile, afla cum sa dimensionezi sigurantele pentru circuite specifice.

Dimensionarea sigurantelor electrice pentru circuite specifice

Poză de Fatih Yurtman pe Pexels.com

Fiecare tip de circuit dintr-o instalatie electrica are caracteristici proprii care influenteaza alegerea protectiei adecvate. Intelegerea acestor diferente este esentiala atat pentru instalatiile rezidentiale, cat si pentru cele industriale, iar tratarea uniforma a tuturor circuitelor este o greseala pe care o vei plati pe termen lung.

Tipuri de circuite si dimensionarea recomandata

Tip circuit	Siguranta recomandata	Sectiune cablu minima	Observatii
Iluminat	10A	1,5 mm²	Consum redus; suficient in majoritatea cazurilor rezidentiale
Prize generale	16A	2,5 mm²	Circuit standard pentru prize de uz general
Masina de spalat / Boiler	20A – 25A	2,5 – 4 mm²	Circuit dedicat, separat de prizele generale
Cuptor electric / Aer conditionat	25A – 32A	4 – 6 mm²	Circuit dedicat obligatoriu
Motoare electrice industriale	Conform calcul specific	Conform calcul specific	Necesita protectii specializate; curentii de pornire pot depasi de 5-7 ori curentul nominal

In instalatiile industriale, dimensionarea devine semnificativ mai complexa. Motoarele electrice necesita protectii specializate, cum ar fi intrerupatoarele magnetotermice pentru protectia motoarelor sau releele de protectie termica, care tin cont de curentii de pornire si de caracteristicile termice ale motorului.

Calculul trebuie sa includa si protectia la lipsa de faza, dezechilibru de faza si suprasarcina prelungita, aspecte care nu apar in instalatiile rezidentiale, dar sunt critice in mediul industrial.

Tipuri de dispozitive de protectie utilizate in tablouri electrice

Protectia unui singur conductor de faza este asigurata de sigurantele monopolare, folosite in circuite monofazate simple.

Intreruperea atat a fazei, cat si a nulului este realizata de sigurantele bipolare, recomandate acolo unde este necesara izolarea completa a circuitului.

Protectia simultana a tuturor celor trei faze este specifica sigurantelor tripolare, destinate circuitelor trifazate.

Detectarea curentilor de defect la pamant si protectia persoanelor impotriva electrocutarii sunt realizate de protectii diferentiale RCCB, fara protectie la suprasarcina, motiv pentru care se monteaza impreuna cu sigurante automate separate.

Integrarea protectiei diferentiale si magnetotermice intr-un singur aparat este oferita de protectiile diferentiale RCBO, potrivit pentru circuite individuale unde spatiul in tablou este limitat sau unde se urmareste o selectivitate mai buna.

Protectia avansata impotriva incendiilor cauzate de defecte de arc electric este oferita de dispozitivele AFDD, dupa caz.

Dupa ce ai ales sigurantele potrivite, asigura-te ca legaturile in tablou sunt realizate corect.

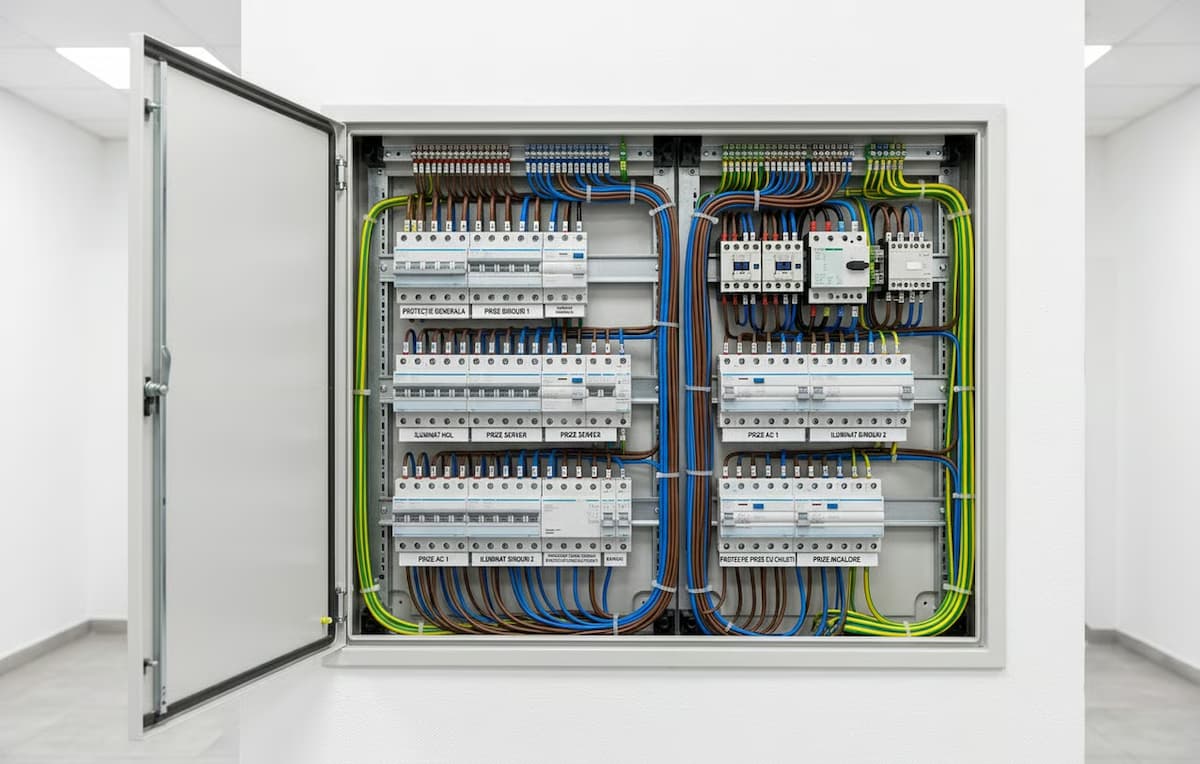

Legaturile in tabloul electric: configurarea corecta a conexiunilor

Chiar daca ai ales componentele corecte, o configurare defectuoasa a conexiunilor din tabloul electric poate anula toate avantajele unei dimensionari riguroase. Legaturile in tabloul electric trebuie realizate cu atentie, respectand schema electrica proiectata si utilizand materiale de calitate corespunzatoare sectiunii conductorilor folositi.

Reguli esentiale pentru configurarea corecta a conexiunilor

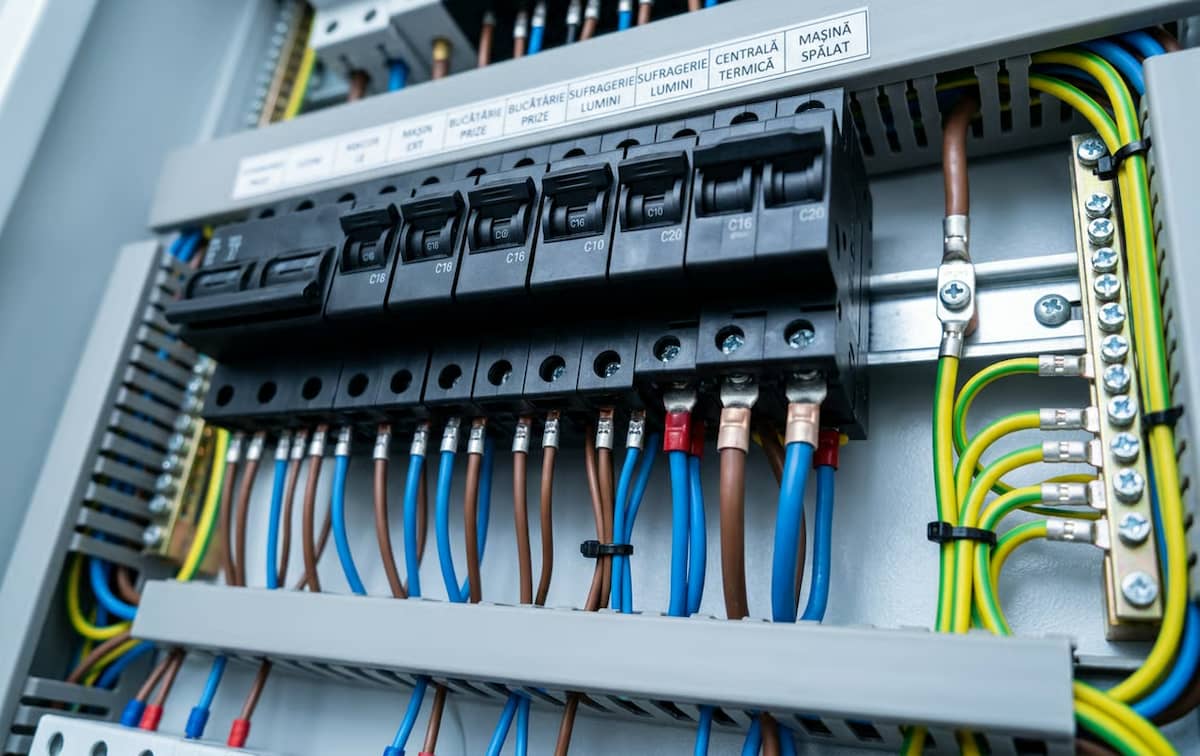

Terminarea conductorilor: Fiecare conductor trebuie terminat cu papuci sau inele de cablu adecvate sectiunii sale, strans corespunzator in bornele sigurantelor si ale barelor de distributie.
Verificarea strangerii: Conexiunile slabe genereaza rezistenta de contact, care produce caldura locala, degradeaza izolatia si poate provoca incendii in timp; verifica periodic strangerea tuturor conexiunilor, mai ales in instalatiile industriale unde vibratiile pot slabi legaturile fara semne vizibile imediate.
Codificarea culorilor: Respecta codificarea culorilor conductorilor: maro sau negru pentru faza, albastru pentru nul si galben-verde pentru protectie (PE).
Separarea barelor: Bara de nul si bara de protectie trebuie sa fie separate in tablourile moderne; legatura dintre ele se face doar la tabloul principal, nu la tablourile secundare.
Distributia curentului: Pentru o distributie eficienta a curentului, se utilizeaza adesea busbar-uri si pieptene de sigurante, dupa caz
Managementul cablurilor: Asigura un spatiu suficient pentru cabluri in interiorul tabloului, evitand indoirile bruste care pot deteriora izolatia.
Etichetarea circuitelor: Eticheteaza fiecare circuit clar si lizibil, o masura simpla care reduce semnificativ timpul si riscurile asociate interventiilor ulterioare de mentenanta.

Pentru a evita problemele, familiarizeaza-te cu erorile frecvente in dimensionarea tablourilor electrice.

Erori frecvente in dimensionarea tablourilor electrice si cum sa le eviti

Subestimarea puterii instalate

Fie din lipsa unui inventar complet al consumatorilor, fie prin ignorarea echipamentelor care vor fi adaugate ulterior.
Planifica intotdeauna cu o rezerva de capacitate de cel putin 20-30% fata de necesarul actual, pentru a permite extinderi viitoare fara a fi nevoie sa inlocuiesti intregul tablou, o interventie costisitoare si deranjanta.

Alegerea sigurantelor cu amperaj prea mare:

O siguranta supradimensionata nu va proteja cablul impotriva supraincalzirii, permitand circulatia unui curent care depaseste capacitatea conductorului.
Rezultatul poate fi un incendiu electric.
Dimensioneaza intotdeauna siguranta in functie de sectiunea cablului, nu invers; aceasta regula nu admite exceptii.

Neglijarea protectiilor diferentiale

O greseala grava mai ales in spatii umede (bai, bucatarii, spatii tehnice, etc.) unde riscul de electrocutare este semnificativ mai ridicat.
Normativele romanesti impun montarea protectiilor diferentiale de 30mA pentru circuitele din aceste zone, iar respectarea acestei cerinte nu este optionala.

Improvizatii in realizarea conexiunilor

Evita improvizatiile si apeleaza intotdeauna la un electrician autorizat pentru lucrarile la tabloul electric.
Este singura abordare care garanteaza atat siguranta, cat si conformitatea cu reglementarile in vigoare.

Dimensionarea corecta a tabloului electric este o investitie directa in siguranta si fiabilitatea intregii instalatii. Calculul riguros al puterii instalate, selectia atenta a sigurantei generale, aplicarea corecta a formulelor din calculatorul de sigurante electrice si configurarea profesionala a conexiunilor sunt pasi care nu pot fi omisi sau improvizati.

Pentru a asigura o functionare optima si sigura a instalatiei electrice, verifica periodic starea tabloului si a componentelor sale, si efectueaza revizii tehnice de specialitate.

Daca instalatia prezinta un grad ridicat de complexitate sau daca nu ai experienta tehnica necesara, apeleaza la un electrician autorizat; este cea mai sigura decizie pe care o poti lua.
