Ce sigurante se pun la tabloul electric: ghid pentru sigurante diferentiale, siguranta generala, schema si legaturile de montaj

Alegerea corecta a sigurantelor pentru tabloul electric reprezinta una dintre deciziile cele mai importante pentru siguranta unei locuinte sau a unui alt tip de obiectiv de tip industrial sau comercial.

Indiferent daca vorbim despre un apartament mic, de o casa mare sau de o hala de productie, componentele de protectie din tabloul electric formeaza prima linie de aparare impotriva accidentelor electrice si incendiilor.

Profesionistii din domeniul instalatiilor electrice se confrunta zilnic cu provocari legate de dimensionarea corecta a sigurantelor, alegerea tipurilor potrivite pentru fiecare circuit si respectarea normelor de siguranta in vigoare.

O instalatie electrica bine protejata nu doar ca previne accidentele, dar asigura si functionarea optima a tuturor echipamentelor din locuinta, evitand declansarile intempestive si problemele de alimentare.

Cunoasterea tipurilor de sigurante disponibile si a modului in care acestea se integreaza intr-un sistem complet de protectie iti permite sa iei decizii informate si sa colaborezi eficient cu electricienii autorizati pentru realizarea unei instalatii sigure si conforme cu reglementarile actuale.

Rezumat

1. Alegerea si dimensionarea corecta a sigurantelor electrice este esentiala pentru siguranta instalatiei. Tipul sigurantelor (automate, magnetotermice, diferentiale, trifazate), curba de declansare si amperajul trebuie alese in functie de consumatori, tipul circuitelor si normele in vigoare, pentru a preveni suprasarcinile, scurtcircuitele si incendiile.

2. Sigurantele diferentiale si siguranta generala ofera protectie avansata pentru persoane si intreaga instalatie. Sigurantele diferentiale protejeaza impotriva electrocutarii prin detectarea scurgerilor de curent, iar siguranta generala limiteaza curentul total si permite deconectarea rapida a instalatiei, fiind elemente-cheie intr-un tablou electric modern si conform.

3. Schema de montaj, distributia circuitelor si intretinerea corecta determina fiabilitatea pe termen lung. Separarea circuitelor (iluminat, prize, electrocasnice), respectarea schemelor de conectare, utilizarea componentelor de calitate si verificarile periodice (testarea sigurantelor diferentiale, controlul conexiunilor) sunt decisive pentru o functionare sigura si fara probleme a instalatiei electrice.

Cuprins

• Tipuri de sigurante electrice pentru tabloul electric: de la sigurante automate clasice la cele magnetotermice si cele trifazate

  • Tipuri comune de sigurante care se folosesc in mod uzual la becuri si prize

  • Sigurantele diferentiale de curba C: sigurante pentru circuite electrice de uz industrial

  • Sigurantele magnetomerice: protectie de nivel superior

  • Sigurantele trifazate pentru circuite care alimenteaza echipamente mari consumatoare

• Sigurante diferentiale - protectia avansata a circuitelor

• Siguranta generala si distributia circuitelor in cadrul schemei tablourilor electrice de apartament

  • Siguranta generala de 20 de amperi sau mai mult?

  • Intrarea si iesirea circuitelor in siguranta automata: distributia circuitelor in tablourile electrice

• Ce sigurante se folosesc la prize si becuri: ce trebuie sa contina un tablou electric?

  • La cati kW rezista o siguranta de 10A, 16A sau chiar de 25 amperi?

  • Ce sigurante se pun in cadrul unui tablou electric tipic de uz casnic?

• Schema montaj a sigurantelor automate si legaturile la tabloul electric

  • Montarea sigurantelor automate bipolare: studiu de caz

• Ghid de montare a tabloului electric si circuitelor pentru apartamente cu una, 2 sau mai multe camere

• Cele mai bune sigurante automate: criterii de selectie

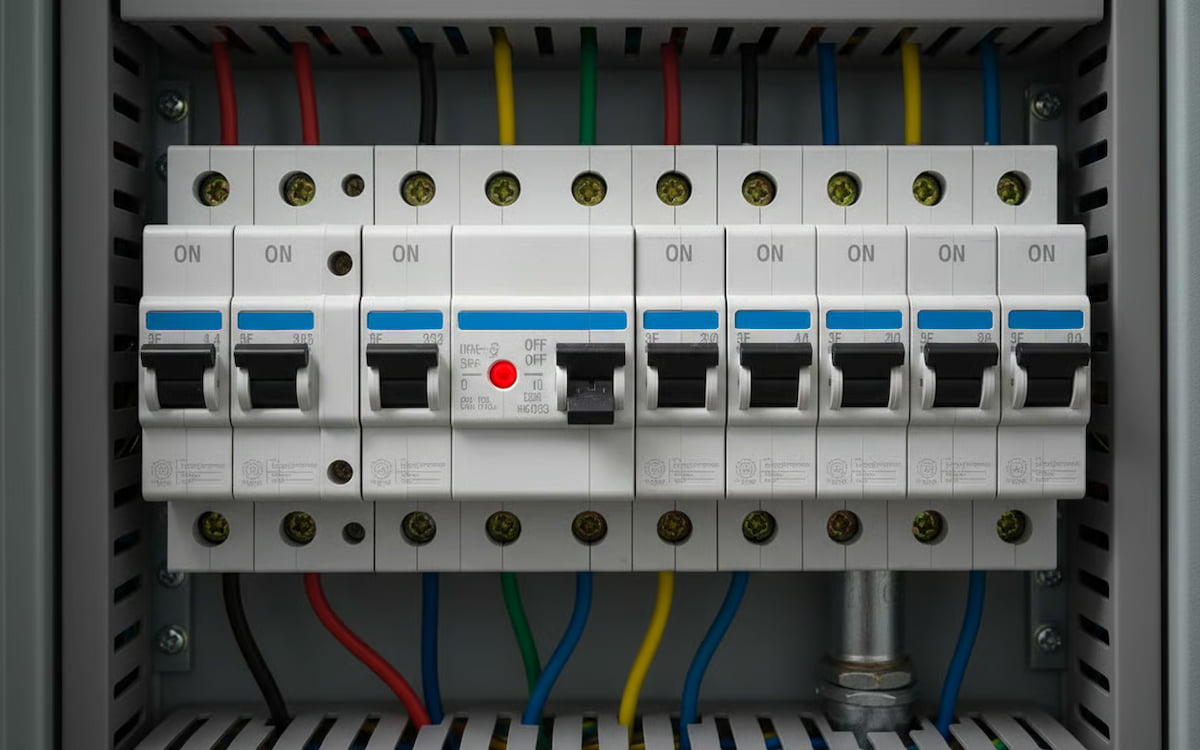

• Probleme comune si solutii: de ce nu sta siguranta ridicata?

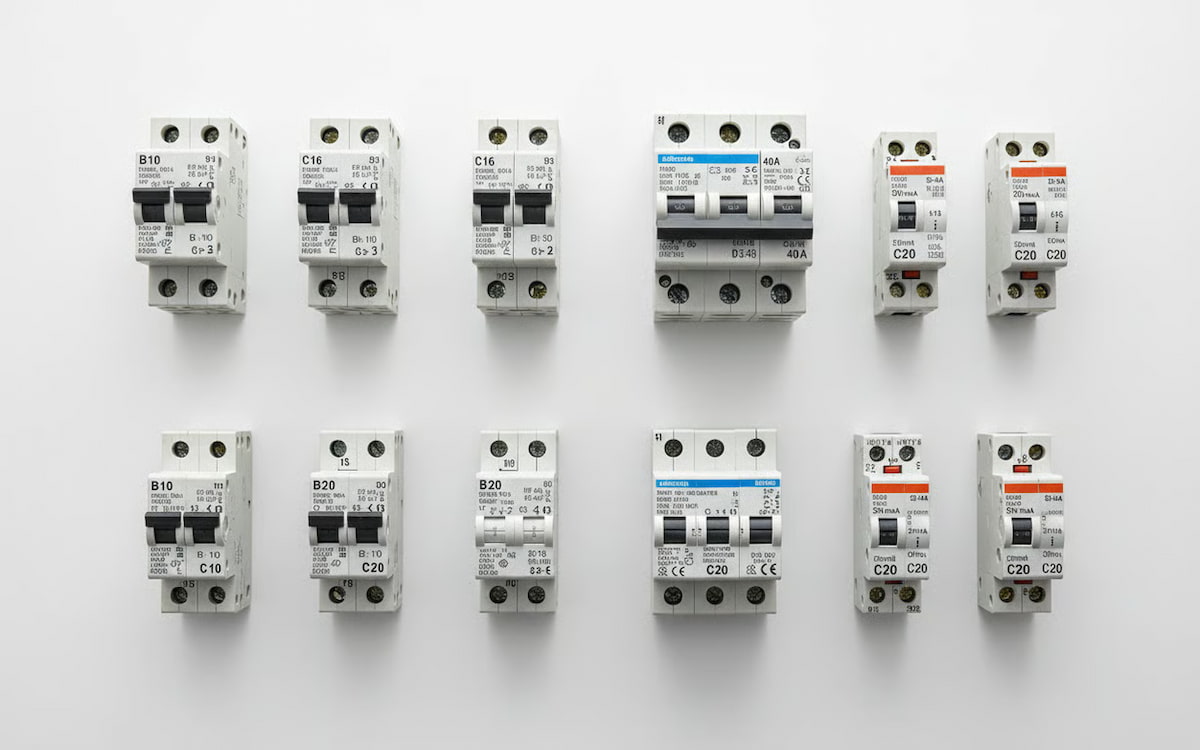

Tipuri de sigurante electrice pentru tabloul electric: de la sigurante automate clasice la cele magnetotermice si cele trifazate

Piata actuala ofera o gama variata de solutii de protectie electrica, fiecare tip de siguranta fiind conceput pentru aplicatii specifice.

Tipuri comune de sigurante care se folosesc in mod uzual la becuri si prize

Sigurantele fuzibile, desi considerate depasite, inca mai sunt intalnite in instalatii vechi.

• Acestea functioneaza pe principiul topirii unui element fuzibil la depasirea curentului nominal, necesitand inlocuire dupa fiecare declansare.

• Dezavantajul major consta in costurile repetate de inlocuire si in imposibilitatea de a cunoaste cu exactitate momentul in care sigurantele au fost solicitate la limita capacitatii.

Sigurantele automate moderne au revolutionat protectia instalatiilor electrice prin capacitatea lor de resetare.

• Aceste dispozitive detecteaza automat cresterea curentului peste valoarea normala si intrerup circuitul, putand fi reactivate simplu prin ridicarea manetei.

• Există o gama variata de sigurante automate pentru uz casnic si profesional.

Principalele categorii includ disjunctoarele cu curba B, destinate utilizarii casnice, care se declanseaza la 3-5 ori curentul nominal, fiind ideale pentru protectia circuitelor de iluminat si prize.

Pe langa acestea, exista si sigurante monopolare, ideale pentru circuitele monofazate.

Timpul de raspuns al acestor dispozitive este calibrat pentru a permite varfurile normale de curent care apar la pornirea echipamentelor, dar sa intervina rapid in caz de defectiune reala.

Sigurantele diferentiale de curba C: sigurante pentru circuite electrice de uz industrial

Disjunctoarele cu curba C sunt proiectate pentru aplicatii industriale unde sunt necesare varfuri de curent pentru pornirea motoarelor si utilajelor.

• Acestea tolereaza varfuri de curent de pana la 10 ori valoarea nominala, fiind esentiale in mediile industriale unde echipamentele necesita curenti mari de pornire.

• Alegerea incorecta a curbei poate duce la declansari intempestive care intrerup procesele de productie sau, invers, la protectie insuficienta care pune in pericol echipamentele.

Pentru o intelegere mai aprofundata, poti studia ghiduri despre alegerea corecta a sigurantelor automate cu curba B sau C.

Sigurantele magnetomerice: protectie de nivel superior

Sigurantele magnetotermice combina doua mecanisme de protectie distincte: elementul termic pentru protectia la suprasarcina si elementul magnetic pentru protectia la scurtcircuit. Aceasta combinatie ofera o protectie completa si rapida, adaptandu-se automat la tipul de defectiune detectata. Elementul termic reactioneaza mai lent, permitand suprasarcinilor temporare sa treaca fara declansare, in timp ce elementul magnetic intervine instantaneu la scurtcircuite, prevenind deteriorarile grave.

Sigurantele trifazate pentru circuite care alimenteaza echipamente mari consumatoare

Pentru instalatiile trifazate, sigurantele tripolare protejeaza simultan toate cele trei faze ale circuitului.

• Acestea sunt indispensabile pentru echipamentele industriale de putere mare si asigura o protectie echilibrata a sistemului trifazic, prevenind functionarea pe doua faze care ar putea deteriora motoarele electrice.

• Mecanismul de declansare este sincronizat pentru toate cele trei faze, asigurand intreruperea completa a alimentarii in caz de defectiune pe oricare dintre conductoare.

• Pentru instalatii si mai complexe, sunt disponibile si sigurante tetrapolare. cu un numpr de patru poli.

Sigurante diferentiale - protectia avansata a circuitelor

Sigurantele diferentiale constituie un nivel superior de protectie in instalatiile electrice moderne, depasind cu mult functionalitatea sigurantelor automate conventionale.

Pentru a intelege mai bine ce face o siguranta diferentiala este esential sa stii ca aceste dispozitive sofisticate monitorizeaza permanent echilibrul curentului electric intre conductorul de faza si cel neutru, detectand chiar si cele mai mici scurgeri de curent care ar putea pune in pericol viata persoanelor.

Spre deosebire de sigurantele automate simple care protejeaza instalatia si echipamentele, sigurantele diferentiale au ca scop principal protectia persoanelor impotriva electrocutarii.

Principiul de functionare se bazeaza pe detectarea diferentei de curent dintre conductorul de intrare si cel de iesire.

• In conditii normale, curentul care intra prin faza este identic cu cel care iese prin neutru.

• Atunci cand apare o defectiune de izolatie sau un contact accidental cu o parte aflata sub tensiune, o portiune din curent se scurge prin pamant, creand o diferenta detectabila.

• Sigurantele diferentiale reactioneaza instantaneu la aceasta diferenta, intrerupand circuitul in cateva milisecunde, un timp suficient de scurt pentru a preveni consecintele grave ale electrocutarii.

Sensibilitatea acestor dispozitive este calibrata pentru diferite aplicatii: 10 mA pentru spatiile foarte umede sau cu risc crescut, 30 mA pentru circuitele rezidentiale generale si 100-300 mA pentru protectia tablourilor principale impotriva incendiilor.

Pe langa acestea, exista si tipuri specifice precum protectii diferentiale RCCB si protectii diferentiale RCBO, fiecare cu aplicatii distincte.

Alegerea sensibilitatii corecte este cruciala pentru echilibrul dintre siguranta si functionarea normala a instalatiei. O sensibilitate prea mare poate cauza declansari intempestive din cauza scurgerilor naturale ale instalatiei, in timp ce o sensibilitate prea mica poate compromite protectia persoanelor.

O schema de tablou electric cu protectii diferentiale trebuie sa respecte principii stricte de conectare.

• Toate circuitele protejate de aceeasi siguranta diferentiala trebuie sa aiba conductorul de neutru conectat prin acelasi dispozitiv, evitand interferentele care ar putea cauza declansari intempestive.

• De asemenea, este esential ca niciun conductor de neutru sa nu ocoleasca sigurantele diferentiale, deoarece aceasta ar compromite complet protectia oferita.

• Verificarea corecta a conexiunilor se face prin testarea butonului de test integrat, care simuleaza o scurgere de curent si trebuie sa provoace declansarea imediata a dispozitivului.

Dupa ce ai inteles importanta protectiei diferentiale, este important sa studiezi gama completa de protectii diferentiale, rolul esential al sigurantei generale in tabloul electric si modul in care acestea influenteaza distributia circuitelor.

Siguranta generala si distributia circuitelor in cadrul schemei tablourilor electrice de apartament

Sigurantele generale formeaza coloana vertebrala a protectiei instalatiilor electrice, fiind primul element de aparare impotriva defectiunilor majore.

Pozitionate strategic imediat dupa contorul electric, aceste dispozitive au responsabilitatea de a proteja intreaga retea electrica a locuintei, de la circuitele de iluminat pana la cele mai puternice electrocasnice. Rolul lor este dublu:

• pe de o parte limiteaza curentul maxim care poate fi absorbit din retea, protejand astfel cablajul principal;

• pe de alta parte permit deconectarea rapida a intregii instalatii in caz de urgenta sau pentru lucrari de mentenanta.

Siguranta generala de 20 de amperi sau mai mult?

Dimensionarea corecta a sigurantei generale necesita o analiza atenta a consumului total al locuintei. Aceasta trebuie sa fie suficient de mare pentru a permite functionarea simultana a tuturor echipamentelor, dar nu atat de mare incat sa nu ofere protectia necesara.

De obicei, valorile se situeaza intre 25A si 63A, in functie de puterea contractata si de numarul de circuite din instalatie. Calculul se face adunand curentii nominali ai tuturor circuitelor secundare si aplicand un factor de simultaneitate, deoarece nu toate echipamentele functioneaza simultan la capacitate maxima.

Intrarea si iesirea circuitelor in siguranta automata: distributia circuitelor in tablourile electrice

Distributia circuitelor in tabloul electric urmeaza principii logice de separare functionala.

• Circuitele de iluminat sunt de obicei separate de cele pentru prize, iar electrocasnicele mari beneficiaza de circuite dedicate.

• Aceasta separare nu doar ca imbunatateste siguranta, dar faciliteaza si mentenanta, permitand izolarea unor zone specifice fara a afecta intreaga locuinta.

• De exemplu, o problema la circuitul bucatariei nu va lasa intreaga casa in intuneric daca iluminatul este pe un circuit separat.

O schema de tablou electric monofazat de apartament moderna include circuite specializate pentru diferite zone si functii.

• Bucataria, fiind o zona cu consum intens de energie, necesita circuite separate pentru cuptorul electric, masina de spalat vase si prizele generale.

• Baia necesita protectie diferentiala obligatorie din cauza riscului crescut de contact cu apa.

• Camerele de zi si dormitoarele pot fi deservite de circuite comune, dar cu o distributie echilibrata a sarcinii.

• Fiecare circuit trebuie etichetat clar in tablou pentru identificare rapida in caz de necesitate.

Ce sigurante se folosesc la prize si becuri: ce trebuie sa contina un tablou electric?

Protectia circuitelor de prize si iluminat necesita o abordare diferentiata, tinand cont de caracteristicile specifice ale fiecarui tip de consum.

Pentru circuitele care alimenteaza prizele, se recomanda utilizarea sigurantelor automate cu valori nominale de 16A sau 20A, dimensionate in functie de numarul prizelor si de tipul echipamentelor care vor fi conectate. Prizele din bucatarie, unde se conecteaza aparate cu consum mare precum cuptorul cu microunde, fierbatorul sau robotul de bucatarie, necesita circuite separate cu protectie adecvata.

Calculul puterii maxime pe care o poate suporta o siguranta se face folosind formula P = V × I. Pentru o siguranta de 20 amperi la tensiunea standard de 230V din Romania, puterea maxima este de 4.600W sau 4,6 kW. Similar, la cati kw rezista o siguranta de 25a poate fi calculat: aproximativ 5.750W sau 5,75 kW. Aceste calcule sunt teoretice, in practica recomnandu-se sa nu se depaseasca 80% din capacitatea nominala pentru a asigura o functionare sigura pe termen lung si pentru a evita incalzirea excesiva a conexiunilor.

La cati kW rezista o siguranta de 10A, 16A sau chiar de 25 amperi?

Circuitele de iluminat necesita de obicei sigurante de 10A sau 16A, suficiente pentru a alimenta corpurile de iluminat dintr-o locuinta standard. Chiar daca becurile LED moderne consuma mult mai putin decat cele traditionale, dimensionarea trebuie sa tina cont si de posibilele extensii viitoare ale instalatiei. Un circuit de iluminat de 10A poate alimenta teoretic peste 100 de becuri LED de 10W, dar in practica se recomanda limitarea la 15-20 de puncte de iluminat pentru a mentine rezerva de siguranta.

Sigurantele de 25A rezistă la curenți de putere mare, insa cablurile electrice trebuie sa fie dimensionate corespunzator.

Pornind de la formula de baza P (puterea) (kW) = U (tensiunea) (V) × I (intentistatea curentului) (A) / 1000, o siguranta de 25A rezista la:

• aproximativ 5,7 kW in cadrul unei retele monofazate de 230V (P = 230 V × 25 A = 5.750 W ≈ 5,7 kW)

• aproximativ 17 kW in cadrul unei retele trifazate (P = √3 × U × I, respectiv,

  P = 1,73 × 400 V × 25 A ≈ 17.300 W ≈ 17,3 kW).

Nu este recomandat sa mergi constant la limita maxima. In practica, se considera sigur un consum de 80–85% din valoarea teoretica.

• Monofazat: ~4,5–4,8 kW

• Trifazat: ~14–15 kW

Ce sigurante se pun in cadrul unui tablou electric tipic de uz casnic?

Un tablou electric complet trebuie sa contina mai multe componente esentiale pentru o protectie completa.

• Sigurantele generale asigura protectia de baza, iar cele diferentiale adauga un nivel suplimentar de siguranta pentru persoane.

• Sigurantele automate pentru circuitele individuale permit izolarea selectiva a defectiunilor, iar elementele auxiliare precum baretele de distributie si bornierele pentru neutru si protectie completeaza ansamblul.

• Spatiul de rezerva pentru extinderi viitoare trebuie prevazut inca de la proiectare, permitand adaugarea de noi circuite fara a fi nevoie de inlocuirea intregului tablou.

Protectia diferentiala este obligatorie pentru toate circuitele care alimenteaza prize si echipamente in zonele umede. Aceasta include nu doar baile si bucatariile, dar si spalatoriile, pivnitele umede si spatiile exterioare.

Sensibilitatea de 30 mA este standard pentru aceste aplicatii, oferind un echilibru optim intre siguranta si functionarea normala. Pentru spatiile cu risc foarte crescut, precum sauna sau jacuzzi, se recomanda utilizarea sigurantelor diferentiale cu sensibilitate de 10 mA.

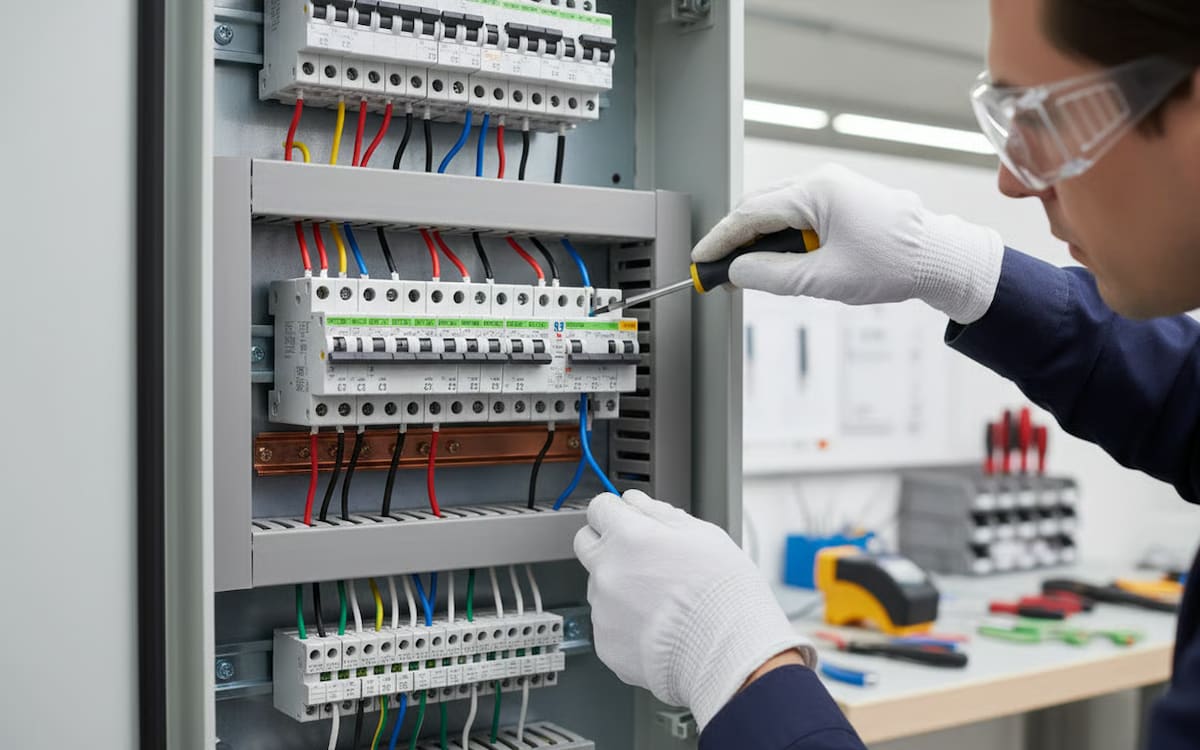

Schema montaj a sigurantelor automate si legaturile la tabloul electric

Realizarea unei scheme corecte de montaj pentru sigurantele automate necesita respectarea unor principii fundamentale de siguranta si functionalitate.

• Pozitionarea componentelor in tabloul electric urmeaza o logica stricta, incepand cu sigurantele generale la intrare si continuand cu distributia catre circuitele individuale.

• Organizarea clara a componentelor faciliteaza nu doar montajul initial, ci si interventiile ulterioare de mentenanta sau extindere a instalatiei.

Sigurantele generale se monteaza intotdeauna la intrarea in tablou, imediat dupa punctul de masurare al energiei.

• Aceasta pozitie strategica le permite sa protejeze intreaga instalatie din aval si sa faciliteze deconectarea completa in caz de necesitate.

• Conexiunile de la aceste sigurante trebuie realizate cu conductori de sectiune adecvata, capabili sa suporte curentul maxim al instalatiei.

• Pentru o siguranta generala de 40A, de exemplu, se recomanda utilizarea conductorilor cu sectiunea de minimum 10 mm² pentru cupru.

Montarea sigurantelor automate bipolare: studiu de caz

Montarea unei sigurante automate bipolare necesita atentie speciala la identificarea corecta a bornelor de intrare si iesire.

• De obicei, bornele de intrare sunt marcate cu cifra 1 pentru faza si N pentru neutru, iar cele de iesire cu cifra 2 si respectiv N.

• Conexiunea incorecta poate compromite functionarea sigurantei si poate crea riscuri de siguranta. Intrarea si iesirea in siguranta automata trebuie verificate cu atentie inainte de realizarea conexiunilor, consultand schema producatorului daca marcajele nu sunt clare.

Legaturile in tabloul electric trebuie realizate respectand codurile de culoare conventionale: maro sau negru pentru faza, albastru pentru neutru si galben-verde pentru conductorul de protectie.

• Aceste coduri nu sunt doar conventii, ci cerinte obligatorii care faciliteaza identificarea rapida a conductorilor si reduc riscul de erori in timpul mentenantei.

• Utilizarea conductorilor cu culori neconforme este interzisa si poate duce la accidente grave in cazul interventiilor ulterioare efectuate de alti electricieni.

Schema de conectare a sigurantelor diferentiale necesita o atentie deosebita la rutarea conductorilor de neutru.

• Toate circuitele protejate de aceeasi siguranta diferentiala trebuie sa aiba neutrul conectat prin acelasi dispozitiv.

• Ocolirea sigurantei diferentiale de catre oricare conductor de neutru va cauza declansari intempestive si va compromite protectia oferita.

• Aceasta regula este valabila si pentru conductorul de protectie, care nu trebuie sa treaca prin siguranta diferentiala, ci se conecteaza direct la bara de pamant.

Pentru sigurantele trifazate, schema de conectare devine mai complexa, necesitand conectarea corecta a tuturor celor trei faze.

• Aceste sigurante protejeaza simultan toate fazele unui circuit trifazic si sunt esentiale pentru echipamentele industriale sau pentru locuintele cu consum mare de energie.

• Ordinea fazelor trebuie respectata pentru a asigura functionarea corecta a motoarelor trifazate, care pot functiona in sens invers daca doua faze sunt inversate.

• Marcarea clara a fazelor L1, L2 si L3 in tablou previne confuziile si faciliteaza mentenanta.

Verificarea finala a montajului include testarea functionarii fiecarei sigurante si controlul continuitatii circuitelor.

• Este recomandat sa se efectueze si un test al sigurantelor diferentiale prin apasarea butonului de test, pentru a verifica functionarea corecta a acestor elemente critice de protectie.

• Orice anomalie detectata in aceasta faza trebuie corectata inainte de punerea in functiune a instalatiei.

• Masurarea rezistentei de izolatie cu un megohmetru confirma absenta scurgerilor de curent si calitatea executiei lucrarii.

Ghid de montare a tabloului electric si circuitelor pentru apartamente cu una, 2 sau mai multe camere

Montarea unui tablou electric pentru apartamente necesita o planificare atenta care sa tina cont de numarul de camere, tipul de echipamente si nevoile specifice ale locatarilor.

Pentru un apartament cu o camera, configuratia poate fi relativ simpla, dar trebuie sa respecte aceleasi standarde de siguranta ca si instalatiile mai complexe. Un tablou minimal include siguranta generala, cel putin o siguranta diferentiala si 4-6 sigurante automate pentru circuitele de baza: iluminat, prize living, prize bucatarie si baie.

Un tablou electric pentru apartament cu 2 camere necesita de obicei intre 6 si 10 circuite distincte, in functie de configuratia spatiului si de echipamentele instalate.

• Circuitele tipice includ iluminatul general, prizele din fiecare camera, circuitul bucatariei, cel al baiei si circuite dedicate pentru electrocasnicele mari.

• Aceasta distributie asigura flexibilitate in utilizare si faciliteaza mentenanta.

Pentru apartamentele cu trei sau mai multe camere, numarul circuitelor creste proportional, ajungand la 12-15 circuite pentru o locuinta de 4 camere cu dotari moderne.

Componentele esentiale ale unui tablou electric modern includ:

• sigurantele generale pentru protectia de baza;

• sigurantele diferentiale pentru protectia persoanelor;

• sigurantele automate pentru fiecare circuit individual;

• elementele auxiliare precum baretele de distributie si bornierele pentru neutru si protectie.

Calitatea acestor componente este cruciala pentru siguranta si durabilitatea instalatiei. Investitia in componente de la producatori recunoscuti se amortizeaza prin fiabilitatea pe termen lung si prin reducerea riscului de defectiuni.

Schema tablou electric apartament trebuie sa respecte normele nationale si europene in vigoare, inclusiv prevederile referitoare la protectia diferentiala obligatorie pentru anumite circuite.

• Aceasta schema trebuie sa fie clara si sa permita identificarea rapida a fiecarui circuit, facilitand atat utilizarea curenta, cat si interventiile de mentenanta.

• Etichetarea circuitelor se face cu markere rezistente la timp sau cu etichete plastifiate care nu se deterioreaza in conditiile de umiditate si temperatura din tablou.

Procesul de montare incepe cu alegerea locatiei potrivite pentru tablou, care trebuie sa fie usor accesibila, ferita de umiditate si cu spatiu suficient pentru manevrarea in siguranta.

• Tabloul se monteaza de obicei la o inaltime de aproximativ 1,5 metri de la pardoseala, intr-o zona unde nu exista riscul de deteriorare mecanica.

• Fixarea pe perete trebuie realizata cu suporturi adecvate, utilizand suruburi si dibluri dimensionate corespunzator.

• Pentru peretii din rigips, se recomanda utilizarea diblurilor speciale sau fixarea pe profilul metalic al structurii.

Instalarea componentelor urmeaza schema electrica stabilita anterior, incepand cu sigurantele generale si continuand cu distributia catre circuitele individuale.

• Fiecare component trebuie fixat solid pe sina DIN si pozitionat conform schemei.

• Conexiunile electrice se realizeaza cu conductori de sectiune adecvata, respectand culorile conventionale si asigurand contacte sigure si durabile.

• Strangerea bornelor se face cu cuplul de strangere recomandat de producator, evitand atat substrangerea care poate cauza contacte slabe si incalzire, cat si suprastrangerea care poate deteriora filetele sau conductorul.

Cele mai potrivite sigurante automate: criterii de selectie

Selectia sigurantelor automate de calitate superioara necesita evaluarea mai multor criterii tehnice si de performanta. Capacitatea de intrerupere reprezinta unul dintre parametrii cei mai importanti, indicand curentul maxim de scurtcircuit pe care sigurantele il pot intrerupe in siguranta.

Pentru aplicatii rezidentiale, o capacitate de intrerupere de 6 kA este de obicei suficienta, dar in zonele cu retele electrice puternice poate fi necesara o capacitate mai mare, de 10 kA sau chiar 15 kA pentru instalatii industriale.

Caracteristica de declansare, definita prin curba B, C sau D, trebuie aleasa in functie de tipul de sarcina protejata:

• curba B este ideala pentru circuitele rezidentiale cu sarcini rezistive;

• curba C pentru aplicatii cu motoare mici;

• curba D pentru echipamente cu curenti mari de pornire.

Alegerea incorecta a curbei poate duce la declansari intempestive sau la protectie insuficienta. De exemplu, utilizarea unei curbe B pentru protectia unui circuit cu motoare va cauza declansari la fiecare pornire, in timp ce o curba D pe un circuit de iluminat nu va oferi protectia necesara.

Calitatea constructiva si fiabilitatea pe termen lung sunt aspecte esentiale care diferentiaza sigurantele premium de cele standard.

• Producatorii de renume investesc in materiale superioare si tehnologii avansate care asigura functionarea corecta pe durata intregii vieti a instalatiei.

• Certificarile internationale si conformitatea cu standardele europene garanteaza ca produsele au fost testate riguros.

• Verificarea marcajului CE si a certificarilor specifice precum IEC 60898 pentru sigurantele automate sau IEC 61008 pentru cele diferentiale confirma conformitatea cu standardele de siguranta.

Compatibilitatea cu accesoriile si sistemele de automatizare moderne este un alt criteriu important.

• Sigurantele avansate pot fi echipate cu contacte auxiliare pentru semnalizarea starii, bobine de declansare la distanta sau sisteme de monitorizare a parametrilor electrici.

• Aceste functionalitati adauga valoare instalatiei si faciliteaza mentenanta preventiva.

• Integrarea cu sistemele de management al energiei permite monitorizarea consumului in timp real si optimizarea utilizarii energiei electrice.

Garantia oferita de producator si disponibilitatea pieselor de schimb pe termen lung sunt indicatori ai increderii producatorului in calitatea produselor sale. Sigurantele de la producatori consacrati beneficiaza de garantii extinse si de suport tehnic calificat, aspecte care pot face diferenta in cazul unor probleme neobisnuite sau al necesitatii de extindere a instalatiei.

Probleme comune si solutii: de ce nu sta siguranta ridicata?

Situatia in care o siguranta nu ramane ridicata dupa declansare indica prezenta unei probleme in circuitul protejat care trebuie identificata si corectata inainte de restabilirea alimentarii.

Suprasarcina reprezinta cea mai frecventa cauza, aparand atunci cand consumul total al echipamentelor conectate depaseste capacitatea nominala a sigurantei.

• Solutia consta in deconectarea unor consumatori si redistribuirea sarcinii pe mai multe circuite.

• Calcularea puterii totale a echipamentelor conectate si compararea cu capacitatea sigurantei ajuta la identificarea rapida a problemei.

Scurtcircuitele constituie o cauza mai grava, putand rezulta din deteriorarea izolatiei cablurilor, conexiuni defectuoase sau defectarea echipamentelor electrice.

• Aceste defectiuni creeaza un flux intens de curent care poate provoca incendii sau deteriorari grave.

• Identificarea locului scurtcircuitului necesita verificarea sistematica a tuturor componentelor circuitului, incepand cu prizele si aparatele conectate.

• Deconectarea pe rand a fiecarui consumator si incercarea ridicarii sigurantei dupa fiecare deconectare permite izolarea echipamentului defect.

Defectarea sigurantei in sine poate fi responsabila pentru imposibilitatea ridicarii acesteia.

• In timp, mecanismele interne pot deveni uzate sau deteriorate, pierzandu-si capacitatea de functionare normala.

• Inlocuirea cu o siguranta noua, de acelasi tip si amperaj nominal, poate rezolva problema daca aceasta era cauzata de defectarea dispozitivului de protectie.

• Verificarea vizuala a sigurantei poate releva semne de deteriorare precum urme de ardere, deformari ale carcasei sau maneta blocata.

Defectele de izolatie reprezinta o categorie speciala de probleme care pot fi dificil de detectat.

• Acestea apar atunci cand izolatia cablurilor se deterioreaza gradual, permitand scurgeri mici de curent care nu provoaca declansarea imediata a sigurantei, dar creeaza un risc permanent de electrocutare.

• Detectarea acestor defecte necesita utilizarea instrumentelor specializate si interventia unui electrician calificat.

• Megohmetrul masoara rezistenta de izolatie si poate identifica zonele cu izolatie deteriorata inainte ca acestea sa provoace defectiuni majore.

Umiditatea si coroziunea pot afecta functionarea corecta a sigurantelor si a conexiunilor electrice.

• Umiditatea reduce rezistenta izolatiei si favorizeaza scurgerile de curent, iar coroziunea afecteaza contactele electrice, creand rezistenta si caldura.

• Mentinerea tabloului electric intr-un mediu uscat si verificarea periodica a starii componentelor sunt masuri preventive esentiale.

• In zonele cu umiditate ridicata, se recomanda utilizarea tablourilor cu grad de protectie IP65 sau superior.

Asadar, respectarea principiilor de dimensionare corecta, utilizarea schemelor de montaj adecvate si alegerea componentelor de calitate sunt aspecte care nu pot fi neglijate. Investitia in sigurante electrice de calitate superioara si in serviciile unui electrician autorizat se amortizeaza rapid prin siguranta sporita si functionarea fara probleme a instalatiei electrice.

Mentenanta periodica si verificarea regulata a functionarii tuturor componentelor completeaza tabloul masurilor necesare pentru o instalatie electrica sigura si eficienta. Testarea lunara a sigurantelor diferentiale prin apasarea butonului de test si verificarea anuala a intregii instalatii de catre un electrician calificat asigura functionarea corecta pe termen lung si previn problemele inainte ca acestea sa devina critice.
